一、案例問題
電動器具安規測試的溫升試驗是在0.94倍和1.06倍額定電壓都要做嗎?

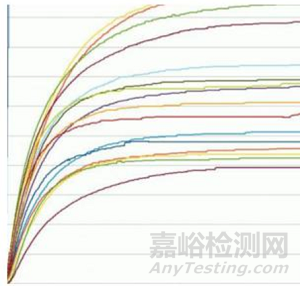

圖1 溫升曲線
（圖片來源于網絡）
對此有不同的意見：
觀點1：只做1.06倍額定電壓的即可，試驗電壓越高，溫升越高。
觀點2：0.94倍額定電壓的來源是因?yàn)楫?dāng)初制訂IEC國際標準時考慮歐洲國家民用電網電壓波動限值為6%。對于電動器具，過低的電壓易造成電機無法啟動、啟動不暢、堵轉或失速等問題，而且散熱風扇葉片會因?yàn)榈碗妷憾嵝Ч?，所以低電壓?huì)很嚴酷，所以所有電動類器具都必須要做0.94倍的測試。
觀點3：如果有證據表明哪一個試驗電壓最不利則用那個電壓試驗，否則宜0.94倍和1.06倍額定電壓兩個試驗都進行，以比較哪個試驗結果更不利。
哪一種觀點更合理?
二、案例分析
首先要澄清，安規標準（例如GB?4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》規定溫升試驗不是在0.94倍和1.06倍額定電壓這兩個電壓試驗，而是“以0.94倍和 1.06倍額定電壓之間的最不利電壓供電”。
筆者個人認為觀點3更合理，理由如下：
01、據文獻介紹，電動機的很多性能與其外加電源電壓有著密切的關系，電源電壓的變化都會引起電動機的工作電流、轉矩、轉速、效率、功率因數、損耗和溫升等諸多性能的變化。例如外加電壓下降為額定電壓的80%，則電動機轉矩就會減小到額定轉矩64%，直接影響了電動機和所帶負載的正常運行。電源電壓的變化對電動機各性能的影響見表1。
表1 電壓變化對電動機性能的影響
|
電源電壓 |
最大轉矩 |
滿載轉速 |
滿載效率 |
功率因素 |
滿載電源 |
起動電流 |
溫升 |
|
比額定高10% |
增21% |
增1% |
增1% |
減3% |
減7% |
增10% |
減4?℃ |
|
比額定低10% |
減19% |
減2% |
減2% |
增1% |
增11% |
減10% |
增7?℃ |
02、安規標準溫升試驗除了要考核電動機繞組溫升，還要考核產品內很多部位，例如：
開關、溫控器周圍；
內部布線和電源軟線絕緣；
絕緣材料；
測試角壁和底板；
電容器表面。
根據筆者的經驗，有些部位的溫升在0.94倍額定電壓試驗更高，另外一些部位的溫升在1.06倍額定電壓試驗更高。很難說產品“全部部位的”溫升都會在0.94倍額定電壓試驗更嚴酷。
綜上所述，安規標準規定是“電動器具以0.94倍和 1.06倍額定電壓之間的最不利電壓供電”做溫升試驗，要具體情況具體分析，如果沒有把握最好兩個電壓都試驗。
三、標準條款
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準
11.5 電動器具以0.94倍和 1.06倍額定電壓之間的最不利電壓供電，在正常工作狀態下工作。
參考文獻
[1] 袁小雷. 影響電動機性能的因素[J]. 浙江農村機電, 2004, 000(005):8-9.
[2] 陳偉升. 家用電器安全國際標準理解與案例分析:基于IEC 60335-1第5.1版[M]. 中國質檢出版社, 2016.
