本文適用于利用激光作用于生物組織產生熱效應，預期用于治療視網膜病變的眼科激光設備。
根據2017版《醫療器械分類目錄》，產品管理類別為第三類，分類編碼為16-05-02。
產品僅用于通過光熱效應作用于眼組織，產生凝固的效果用于治療視網膜疾病的目的，核心詞應為激光光凝機。若產品的作用機理同時包含了光致爆破效應，可命名為激光治療機。
一、眼科激光光凝機工作原理及作用機理
1、眼科激光光凝機工作原理
光凝機一般包括主機、激光應用部件（如眼內光纖、裂隙燈顯微鏡、裂隙燈適配器、間接檢眼鏡）、和/或其他輔助設備，有些是主機、激光應用部件與裂隙燈顯微鏡集成一體（如圖1所示）。以半導體泵浦的固體532nm激光為例，說明光凝機激光發生的原理（如圖2所示），激光二極管發射泵浦光，泵浦光經過聚焦準直后照射至激光工作物質(Nd:YVO4)，發生受激輻射后激發出1064nm光子；1064nm光子在全反鏡和輸出鏡之間反射，互相之間不斷發生相干放大形成1064nm激光；1064nm激光經過倍頻晶體后，發生非線性光學效應中的二次諧波效應，一部分轉化為532nm激光，透過輸出鏡形成532nm激光輸出；532nm激光經過偏振片和分光鏡，小部分被發射至能量探測器，轉化為電信號反饋至控制及安全電路，大部分輸出至光纖聚焦鏡，經過光纖聚焦鏡后，與調節至同光路的瞄準光，一起從激光耦合口輸出（如圖3所示），通過激光應用部件，如眼內光纖、裂隙燈顯微鏡、裂隙燈適配器、間接檢眼鏡將激光引導到患者眼中。

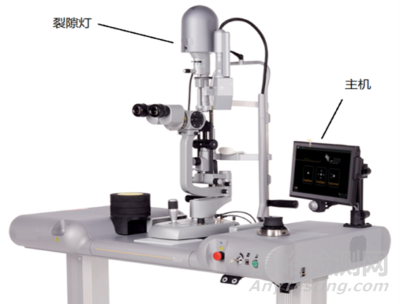

圖1 主機與裂隙燈顯微鏡集成

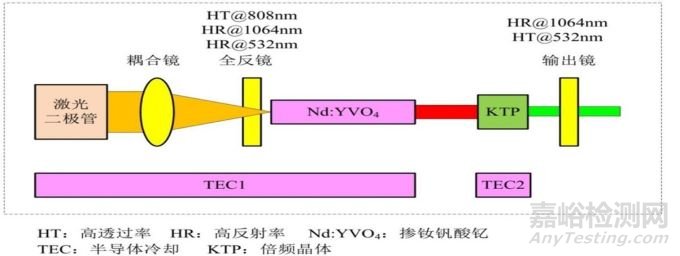

圖2 光泵浦半導體光凝機

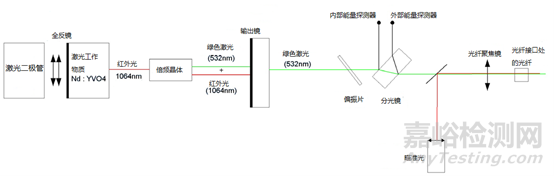

圖3光路傳輸示意圖
2、眼科激光光凝機工作原理作用機理
2.1、不同波長的激光會被眼內不同的色素組織吸收，如視網膜色素上皮層或脈絡膜中的黑色素、血液中的血紅蛋白、葉黃素等（如圖4所示）。532nm為綠光，血紅蛋白和黑色素吸收高，黃斑區的葉黃素吸收少，視網膜色素上皮層吸收較多；560nm、577nm為黃光，氧合血紅蛋白吸收率最大，黑色素吸收少，葉黃素吸收相對較少, 脈絡膜毛細血管淺層吸收較多。810nm為近紅外光，血液中的血紅蛋白吸收較少，光透射率較高；與可見光波段相比，黑色素吸收較少，穿透力強，脈絡膜動靜脈血管吸收較多而葉黃素幾乎不吸收。

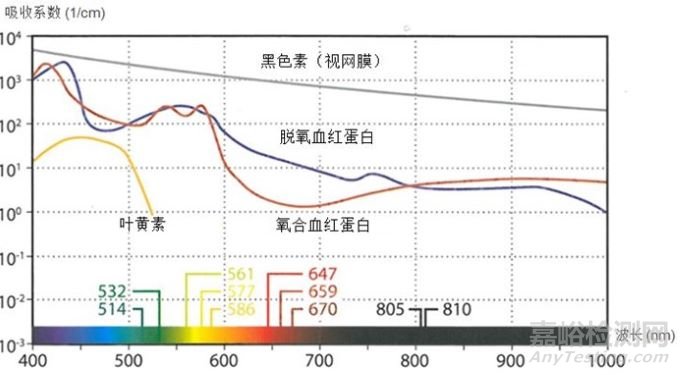

圖4激光與色素組織的吸收特性
2.2、常見的激光與組織的相互作用可分為熱效應、光化效應、光致爆破效應、壓強效應和生物刺激效應。當激光作用于人體組織時，這些效應很多都是同時發生的，并沒有嚴格的界限，在一定的條件下，以某種效應為主。光凝機涉及的主要包括兩種效應：
（1）激光熱效應，組織吸收激光能量后轉為熱能，激光
能量被視網膜色素上皮層或脈絡膜中的黑色素和血液中的血紅蛋白吸收并產生熱量，導致組織溫度升高，蛋白質變性產生凝固現象。
（2）生物刺激效應，也稱為光的生物學效應。低強度激光照射組織，可引起部分細胞因子發生變化，達到刺激部分受體的目的，起到調節作用。
激光器與組織產生不同的效應決定不同臨床應用情形，如：
視網膜光凝，通過激光的熱效應，針對視網膜微血管缺血區或毛細血管無灌注區進行治療，阻止眼內新生血管的發生和發展，改變視網膜區域的缺氧狀態。可用于治療糖尿病視網膜病變、視網膜靜脈阻塞等。
通過激光的生物學刺激效應，產生“閾值”（激光凝固組織所需的能量的臨界值）下的脈沖波，作用于視網膜色素上皮層，視網膜色素上皮細胞產生中等程度損傷，引起部分因子發生變化，如：血管內皮生長因子（VEGF）下調，熱休克蛋白70（HSP70）上調等?？梢詼p少新生血管及改變血管通透性，用于治療中心性漿液性脈絡膜視網膜病變，糖尿病視網膜病變以及視網膜靜脈阻塞引起的黃斑水腫。
二、眼科激光光凝機性能研究實驗要求
光凝機的關鍵性能參數至少包括峰值波長、光束發散角（或會聚角）、光斑尺寸、脈沖功率/能量范圍、激光輸出方式、脈沖特性等；若有掃描功能應給出掃描參數，至少包括：掃描圖形及排列方式、圖形尺寸、光斑尺寸、掃描次數、點個數、點間隙等；若光凝機以脈沖串的方式進行輸出，還應確定子脈沖寬度并設定間隔。
應明確產品調節能量的方式，如調節能量還是調節脈寬或調節功率。若是調節脈寬或功率，確定詳細對應數據表（不同能量下的脈寬和功率）。如果產品能量參數是改進已上市的產品的，可通過改進設計、更換關鍵元器件、改進生產工藝或更改試驗方法、軟件調節激光輸出方式等。
區別于同類產品的特征是需要關注的重點，除了設置能量參數（功率或能量、脈寬、重復頻率等），產品調節能量的方式（調脈寬還是調頻率），脈沖特征，還應對激光脈沖形成機制（軟件調、開關調、Q開關的光電器件調等），波形實測圖、光束質量（光斑均勻性、光斑能量分布圖、光斑圖形）等進行研究。
1、生物相容性評價研究
生物相容性評價可根據GB/T 16886.1和《關于印發醫療器械生物學評價和審評指南的通知》的要求進行。應對產品各結構組成（如：主機、激光應用部件（如眼內光纖/裂隙燈顯微鏡/裂隙燈適配器/間接檢眼鏡、激光防護眼鏡等）與患者和使用者接觸部分的生物相容性進行評價。應明確各部位材質（包括名稱\牌號\結構式\分子式等)。如應用新材料，建議明確其理化性能和生物學特性。如在說明書中明確“使用者需佩戴手套操作、患者需使用墊紙等”，可不對接觸部分進行生物相容性評價?？蓞⒖肌夺t(yī)用激光光纖產品注冊技術審查指導原則》、《裂隙燈顯微鏡注冊技術審查指導原則》中的相關要求。眼內激光光纖若開展生物學試驗的應考慮評價眼刺激。
2、清洗消毒滅菌工藝研究
光凝機的主機、裂隙燈顯微鏡、激光防護眼鏡、間接檢眼鏡等若涉及終端用戶消毒及滅菌，制造商應當明確推薦的消毒及滅菌工藝（方法和參數）以及所推薦消毒及滅菌方法確定的依據。
眼內激光光纖一般應為一次性使用無菌產品，應明確是生產企業滅菌后交付還是用戶滅菌。應明確滅菌工藝（方法和參數）和無菌保證水平，并對滅菌進行確認。對于采用輻照滅菌的，應當開展最大可接受劑量、滅菌劑量以及劑量分布的研究。如果滅菌使用的方法容易出現殘留，應當明確殘留物的信息及采取的處理方法，并開展研究。
3、產品有效期及包裝研究
可參考《有源醫療器械使用期限注冊技術審查指導原則》的要求。按照聲稱的使用期限對光凝機的主機、裂隙燈顯微鏡、激光防護眼鏡、間接檢眼鏡等使用期限進行老化/疲勞試驗。使用期限也可基于已有數據進行合理的推斷、分析、計算得出，并開展相應研究。
可參照YY/T 0681.1、YY/T 0681.2、YY/T 0681.3、YY/T 0681.4的條款對無菌包裝的眼內激光光纖開展貨架有效期和包裝研究，不同包裝的產品需分別開展研究。
開發人應模擬在貯存和運輸過程中的情形開展研究，證明產品在所聲稱的儲運條件下不會發生性能、功能改變，包裝系統具有保護產品的能力。經過模擬試驗后，觀察包裝外觀是否有不可接受的異?，F(xiàn)象，對產品進行性能測試，證明運輸和環境測試后產品能夠保持其完整性和功能性。
4、軟件及網絡安全研究
產品結構組成中若包含作為醫療器械組成部分的軟件，如：嵌入式軟件和/或獨立軟件，應按照《醫療器械軟件注冊技術審查指導原則》的要求撰寫一份單獨的醫療器械軟件描述文檔，內容包括基本信息、實現過程和核心算法三部分內容，詳盡程度取決于軟件的安全性級別和復雜程度。同時，應明確關于軟件版本命名規則，并明確軟件完整版本的全部字段及字段含義，確定軟件的完整版本和發行所用的標識版本。
產品若符合《醫療器械網絡安全注冊技術審查指導原則》中的適用情形，應撰寫網絡安全描述文檔，并在產品技術要求中規定相應的性能指標。
5、其他安全有效性的研究
應當開展量效關系及熱損傷的研究。量效關系及熱損傷研究至少應能評價光凝機在不同波長下的各種工作模式、激光輸出方式等對臨床使用中針對各種適應證或各種類型組織的影響，如梯度功率與光凝組織厚度的量效關系。
6、動物試驗
6.1、決策開展動物試驗
可參考《醫療器械動物試驗研究技術審查指導原則第一部分：決策原則》。在研發早期，設計輸入及輸出的階段時，為降低開發人研究負擔，激光產品的性能評估（光凝效率、熱損傷范圍）可選擇臺架試驗或離體組織試驗。如已有上述情形的初步研究或證據時，也可直接開展動物試驗研究。當體外試驗不能充分評估光凝機在臨床應用中的安全有效性的風險時，需要開展體內動物試驗。
應當對產品能量參數的設置、激光與靶組織的作用機理、適用范圍及適應證等因素進行綜合考量，結合已有的研究或證據，開展適當?shù)娘L(fēng)險分析評估后，決策是否需要開展動物試驗。決策時至少應當評估以下幾種情形：
6.1.1、相比于已上市的產品，選擇一種新的激光波長作用于原適用范圍中的靶組織（視網膜）。例如：已上市的產品中，激光器波長設置為綠光采用532nm或黃光采用577nm或紅光采用659 nm、810nm，而申報產品采用一種全新的波長的情況；
6.1.2、相比于已上市的產品，選擇一種新的激光作用機理作用于原適用范圍中的靶組織。例如：申報產品的輸出方式是通過軟件控制調制出閾值下的脈沖波實現生物刺激效應，而已上市產品采用的是連續波及脈沖波的情況；
6.1.3、相比于已上市的產品，選擇一種新的能量參數范圍作用于原適用范圍中的靶組織，如申報產品設置的治療參數（功率或能量、脈寬、脈沖間隔、光斑大小等）與已上市產品有明顯差異，可能引發新的安全性風險的情形。
對于風險評估后決策需要開展動物試驗的情況，若需要開展臨床試驗，動物試驗應在臨床試驗前完成。動物試驗可以為臨床試驗的方案提供依據，預測在臨床試驗中可能出現的不良事件，降低臨床試驗受試者和臨床使用者承擔的風險。動物試驗還可作為臨床評價的重要資料。
6.2、動物試驗類型及目的
應驗證產品不同能量參數對視網膜光凝及周邊非治療區域熱擴散情況，研究結果應能用于評價產品的可行性、安全性。
動物數量可按照試驗設計需求自行設定。
動物試驗應能觀察到產品作用于動物之前、之后不同時間點的組織狀態，研究中應選擇合理的觀察時間點。由于動物模型和人體之間組織損傷與愈合應答存在差異以及不同激光產品能量參數設置存在差異性，因此推薦用于評估安全性的最終觀察時間點僅供參考。
建議考慮對產品不同模式下的能量參數包括功率或能量、光斑大小、脈寬及脈沖間隔（若有）等關鍵性能參數進行評價，且結果應能滿足臨床使用需求。
推薦術前、術后對組織狀態進行影像學評估，如光學相干斷層掃描（OCT）檢查或組織病理學評估。
試驗研究中，建議盡可能對臨床相關的安全性事件進行觀察，如視網膜前和視網膜下纖維化/增殖、脈絡膜新生血管形成、視網膜水腫、視網膜穿孔等。
7、產品技術要求
激光性能參數可參照YY 1289的適用條款進行要求，若包含圖形掃描功能，還應制定：掃描圖形、圖形尺寸、光斑尺寸、掃描次數、點個數、點間隙等掃描參數；若脈沖串包含子脈沖，還應制定脈沖串寬度、脈沖串間隔、子脈沖寬度、子脈沖間隔等參數。
配合使用的附件可根據申報的適用性做出相應要求，如光纖可參照YY/T 0758，裂隙燈顯微鏡可參照YY 0065，間接檢眼鏡可參照YY 0633的要求制定。腳踏開關應符合YY 1057的要求；激光防護鏡上應標明防護的波長（或波長范圍），可見光透射比≥30%；光密度值≥4。
軟件功能及網絡安全可根據產品的實際情況確定。如軟件功能包括數據導出功能、視頻或圖像的記錄功能等。網絡安全功能給出：數據接口、存儲格式和傳輸協議、用戶訪問控制程序、軟件更新的程序等。
此外，還應注意控制裂隙燈顯微鏡及目鏡處激光輻射保證反射或透射至醫生處的能量在安全范圍內，應參照行標合理設置激光器的峰值波長允差范圍，應確定各激光輸出方式下的波形實測圖。
8、檢驗報告
檢驗產品典型性：原則上，同一注冊單元選擇結構最復雜、功能最多、技術指標最高的型號進行性能和電氣安全檢測。如果檢測一個型號不能覆蓋其他型號的全部性能功能，則可對其他型號不能覆蓋的部分進行差異檢測。EMC檢測如有典型型號覆蓋的應當由檢測機構出具相關文件。技術審評重點關注檢測內容是否與產品技術要求一致，應包括所有的產品結構組成。
三、 眼科激光光凝機主要風險
可參考YY/T 0316的條款對每種可能涉及的危害識別評估。
眼科激光光凝機常見的危險示例見下表1：
表1 眼科激光光凝機常見的危險示例
|
危險分類 |
危險原因分類 |
危險示例 |
|
能量危險 |
電氣危險 |
電源電纜或組件固定不充分 |
|
機械強度和絕緣耐熱性不足 |
|
在設備使用壽命期間，活動部件的保護性接地丟失 |
|
激光輻射引起的系統起火 |
|
用戶未將設備連接至適當?shù)碾娫聪到y(tǒng) |
|
漏電危險、接地導體電阻過大 |
|
使用劣質電源線導致電源線損壞 |
|
導線和連接器意外脫落，導致在連接電路時出現危險情況 |
|
清潔和消毒過程中，對部件（包括應用部件和配件）造成損壞 |
|
未測試ME系統的結合使用情況 |
|
安全關鍵部件的涂層全部或部分損失 |
|
激光設備老化（包括組件和單元），導致漏電流過大 |
|
供電網電壓波動，導致供電電壓偏高或偏低 |
|
元件機械強度和絕緣耐熱性不足，或使用有缺陷的組件 |
|
電場或磁場危險 |
對ESD的抵抗力不足，意外出現激光發射控制信號 |
|
對電快速瞬變的抵抗力不足，意外出現激光發射控制信號 |
|
對射頻電磁場的抵抗力不足，意外出現激光發射控制信號 |
|
抗浪涌能力不足，意外出現激光發射控制信號 |
|
抗傳導干擾能力不足，意外出現激光發射控制信號 |
|
對電壓驟降、中斷和變化的抵抗力不足，意外出現激光發射控制信號 |
|
對磁場的抵抗力不足，意外出現激光發射控制信號 |
|
電磁輻射發射量過大、過度傳導電磁輻射、諧波電流發射量過大、電壓波動和閃變過大 |
|
非電離輻射危險 |
D/A轉換器故障（控制器的目標設置錯誤），或探測器污染導致功率發射偏離預設值 |
|
光源發出過多的紅外輻射 |
|
錯誤釋放工作光束或未成功切斷工作光束，導致對眼部產生非預期輻射 |
|
瞄準光束激光輻射過多或瞄準光太弱導致無法辨別 |
|
激光發射模式下，通過觀察光學器件的輻射過多，如未安裝或未提供醫生安全濾光片 |
|
外殼破裂，導致發出激光輻射 |
|
掃描機制完全失效，導致所有光斑都被激光照射在視網膜的一個點上 |
|
在超過100ms的時間內，激光發射功率超出設定值的兩倍 |
|
由于功率控制用光電二極管的精度逐漸降低，因此，導致用戶設置的激光功率與發射參數不符。 |
|
變焦鏡頭系統的色差過大，導致焦平面（最大能量密度）不在視網膜上 |
|
機械裝置/電機老化，導致無法在規定時間內定位激光發射圖案 |
|
眼睛移動引起的治療位置變化 |
|
在治療過程中，意外反射進入醫生眼部 |
|
腳踏線等信號路徑發生短路，或緊急激光終止器發生故障，導致無法關閉激光束 |
|
治療參數控制系統和監控出現故障，或電子元件故障，如：光學器件、激光電源、CPU板LCD屏、線纜、光纖、后面板等，引起的多余輻射 |
|
處理器系統時鐘故障導致脈沖持續時間過長 |
|
光傳感器故障導致治療激光設備意外產生輻射 |
|
熱能危險 |
設備超溫，無防火措施 |
|
ME設備的防火外殼不能承受火災 |
|
過電流引起火災 |
|
管狀加熱元件引起的危險 |
|
由于過量使用設備導致的系統過熱 |
|
機械危險 |
眼科光凝機支撐系統不足 |
|
激光設備外殼強度不足 |
|
手機和腳踏式控制設備機械強度不足 |
|
活動部件壓住身體部位 |
|
用于患者支撐或固定的固定裝置意外松動 |
|
機械保護裝置設計不恰當 |
|
系統在不適當?shù)沫h(huán)境條件中振動、碰撞 |
|
未按規定搬運（如運輸）有關的危險，如無合適的可用包裝 |
|
聲能 |
激光發射指示器的聲能過多，操作員或患者位置附近的噪音量過大 |
|
生化危險 |
毒性物質和化學物質 |
光纖材質毒性或受污染，使患者受感染 |
|
光纖接觸人體，光纖材質可能含毒性物質 |
|
接觸可能變脆的表面材料 |
|
患者/用戶/第三方接觸應用部件，如接觸鏡 |
|
滅菌與熱原 |
光纖滅菌不當，滅菌方法選擇不當、光纖污染，造成患者細菌感染或者交叉干擾 |
|
光纖有熱原導致與人體接觸時產生熱原反應 |
|
生物相容性 |
設備各部件（包括外殼、關鍵按鈕、應用部分等）與人體接觸部位生物不相容，造成患者致敏、刺激或者皮內反應 |
|
操作危險 |
更換組件不當 |
碰觸高溫表面 |
|
環境污染 |
|
更換時使用錯誤的部件或損壞設備 |
|
由未經授權人員進行更換 |
|
維修不當 |
維護期間激光功率測量不足或錯誤 |
|
在維修檢查/維護過程中對設備的操作錯誤，導致電氣安全不足 |
|
維修人員未充分接受培訓，維修期間出現的電氣和光輻射危險 |
|
維修期間使用的外接軟件工具，可能導致系統的失靈 |
|
操作不當 |
預期用途錯誤識別導致的誤用系統 |
|
治療區域和靶組織錯誤識別導致患者組織受到嚴重?fù)p傷 |
|
錯誤理解功能模式設置或錯誤定義治療區域 |
|
意外踩下激光腳踏開關或信號路徑發生短路，導致激活激光發射 |
|
意外調整激光功率，輻射過多的激光能量 |
|
液體滲透防護措施不足，造成激光輻射傷害 |
|
未充分選擇治療參數，導致出現各種并發癥 |
|
由于控制元件指示不足，導致使用了不良的治療參數 |
|
意外拆卸激光設備外殼，對眼部產生非預期輻射 |
|
醫師將在未充分采取輻射防護措施的情況下開始進行治療 |
|
醫生定位錯誤，導致眼部組織損傷 |
|
醫生意外激活觸發，導致治療激光的非預期輻射 |
|
光纖過度彎曲導致斷裂，引發非預期輻射 |
|
由于錯誤或未校準的掃描機制，導致未達到指定的激光發射圖案精度（距離）。 |
|
在旋轉裝置時，用戶將該旋轉裝置握得太靠近車軸。用戶的手部可能會受到擠壓傷害 |
|
用戶界面復雜或混亂，導致操作錯誤 |
|
光纖安裝錯誤，導致治療激光設備意外產生輻射 |
|
用戶不了解激光設備安全激活情況 |
|
用戶不了解工作條件導致的適用錯誤 |
|
由不符合設備操作資格的人員進行操作，導致操作出現錯誤。 |
|
操作人員未按照官方安裝說明的工作流程進行操作，導致操作錯誤。 |
|
在規定的環境條件之外進行設備存放、運輸和操作 |
|
超過設備使用壽命后未經評價繼續使用 |
|
網絡安全引發的危險 |
未經授權的人員通過遠程服務查看和更改患者數據 |
|
未經授權人員濫用患者數據 |
|
用戶配置文件無密碼保護，無意或隨意變更設備基本設置 |
|
用戶配置文件無密碼保護，不同的用戶可以同時訪問同一數據 |
|
缺少不活動時自動注銷用戶功能 |
|
連接局域網時，未采取任何軟件防護措施 |
|
對設備使用未經授權的軟件，導致信息丟失 |
|
應用軟件感染了病毒，無法獲取患者數據 |
|
持續治療期間的遠程服務，不可預見的設備行為 |
|
信息危險 |
標識、標志不足引起的危險 |
對眼部照明源產生的光輻射危險指示不足 |
|
激光輻射開關相關的標識不足 |
|
激光輻射標記錯誤 |
|
設備上的警告提示不再清晰，或用戶手冊缺失或內容不完整，導致接觸帶電部件 |
|
說明書內容不足引起的危險 |
用戶手冊無有關組件、附件的使用說明 |
|
有關EMC環境的信息不充分 |
|
用戶手冊無關于本產品與附件結合使用時所帶來的風險信息 |
|
無有關警告（錯誤）更換部件危險警告 |
|
用戶手冊和維修手冊均未包含性能規格，導致設備維修不當 |
|
使用說明書中缺少有關采取預防措施，防止對患者、用戶或第三方造成傷害或損害的信息。 |
下表2為眼科激光光凝機常見危害、可預見的事件序列、危害處境和損害之間的關系舉例。
表2 ：
|
危害 |
可預見的事件序列 |
危害處境 |
損害 |
|
能量危害 |
1) 電氣危害，包括：線纜固定不充分；設備材料絕緣強度不足；電源系統連接錯誤；生產資料缺陷造成的危害；元器件連接脫落；設備及附件配合使用的電氣危險增加；關鍵件涂層脫落；設備老化等。 |
1) 增加電氣安全風險 |
可能對操作者、患者帶來電氣傷害；同時，產生財產損失 |
|
2) 電磁場危害，包括：電磁場抗干擾能力不足；電磁輻射發射過大等。 |
2) 增加非預期輻射發射風險 |
|
3) 光輻射危害，包括：光源輻射能量過大；非預期光譜輻射能量過大；瞄準光輻射過大或過低；激光功率波動；操作不當或防護不當；輻射監控模塊故障燈。 |
3) 降低設備的使用壽命 |
|
4) 熱能危害，包括：設備由于過度使用造成過熱；加熱元件引發；過電流引發；無防火措施或防水外殼不能承受火災等。 |
4) 激光輻射或設備過熱引發火災 |
|
5) 機械危害，包括：患者支撐系統不足；設備及附件強度不足；活動部件對患者的壓力多大；機械保護裝置設計不當；系統的振動、碰撞等。 |
5) 機械危害對患者帶來的碰撞、擠壓等 |
|
6) 聲能危害，包括：激光發射提示音多大等。 |
|
|
生化危害 |
1) 毒性物質和化學物質，包括：光纖材質毒性或污染；表面材料含有化學物質；可接觸的應用部件表面含有化學物質。 |
1) 應用部件污染 |
導致患者的交叉感染；灼傷患者，給患者帶來永久性的傷害 |
|
2) 滅菌和熱原，包括：光纖滅菌不當，導致光纖污染；光纖與人體接觸時產生的熱原反應。 |
2) 設備表面污染 |
|
3) 設備各部件與人體接觸時生物不相容造成的患者致敏、刺激或皮內反映。 |
|
|
操作危害 |
1) 由于操作不當引起的危害，包括：意外激發激光輸出；意外調整輸出量的設置；選擇治療參數錯誤；操作者防護措施不達標；設備附件的不恰當使用；附件安裝錯誤；操作者未按照設備程序進行操作；由不符合操作資格的人員進行操作等。 |
1) 增加操作者和患者的電氣安全風險和光輻射風險； |
可能對操作者、患者帶來電氣傷害和過量的光輻射傷害；同時，產生財產損失 |
|
2) 更換組件帶來的危害，包括：操作不當；處理更換組件不當；錯誤更換；未經授權人員進行更換等。 |
2) 降低設備使用壽命； |
|
3) 維修工具不當，包括：維修期間使用的操作工具、外接軟件工具，而導致的設備或軟件失靈。 |
3) 損壞設備部件； |
|
4) 網絡安全危害，包括：用戶文件無密碼保護；用戶權限可任意使用；應用軟件無防護措施；軟件感染病毒；使用未經授權的軟件；遠程服務的不受控制；濫用患者數據等。 |
4) 泄露患者隱私； |
|
|
5) 增加治療數據丟失的風險 |
|
信息危害 |
1) 信息不全或錯誤，包括：光輻射指示不足；激光輻射相關標識不足或錯誤；警告提醒不清晰；用戶手冊缺少安全使用說明、使用環境說明、預防措施說明等內容。 |
1) 增加治療參數設定錯誤風險； |
可能患者產生非預期光輻射，或輻射能量不恰當影響臨床；同時，產生財產損失 |
|
2) 維修培訓不足，包括：維護期間對激光輸出量的測試錯誤；對設備的操作錯誤；維修人員未接受充分培訓等。 |
2) 增加操作者和患者的電氣安全風險和光輻射風險； |
|
|
3) 降低設備使用壽命； |
