這是質量管理、概率與統計、電子工程設計技術三者結合的一篇文章。為了節省大家的時間，我就單刀直入，直奔主題了。
做好故障率與參數選擇的關系計算這件事兒，需要走下面幾個步驟：
1、根據已有故障分析的機理，確定故障的特征首先比較明顯地反映到哪個參數上。如新冠反映的是發燒、呼吸道粘液；細菌感染還是病毒感染反映到白血球指標上；在器件方面，電解電容的漏液機理是力學影響、爆裂反映的指標是電容發熱和大氣壓；
2、統計并計算一下過去與此器件有關的此種故障機理的故障率，有的器件有幾種故障率，比如電解電容漏液、爆裂、電解液干涸，分別對應的是不同失效機理，要各自分別計算對待。
3、然后抽取電解電容的樣本，樣本量不低于30；
4、測試樣本的對應參數，按照正態分布計算均值和標準差。
5、查閱正態分布概率查詢表，找到對應故障率的偏移量；
6、根據均值、標準差、偏移量反推確定器件參數入檢臨界值。
注：以上過程中，研究對象是同一廠家的同一器件型號。
單是看如上描述有點抽象，下面通過實例說明。
某廠家的TVS管，經常損壞，故障率有點高，想通過檢驗提出隱患比較大的器件，但參數怎么確定不清楚。下面演示具體操作。
A、TVS的電特性好壞，主要反映在漏電流上，漏電流大的TVS容易出問題。因此后續以漏電流為研究指標。這是經驗+知網文獻綜合得出的。
B、歷史數據TVS的故障率為4%。
C、抽取TVS樣品50只；
D、測試樣本50只30℃時的漏電流（單位nA）。
|
7 |
23 |
37 |
8 |
19 |
|
8 |
16 |
18 |
9 |
31 |
|
7 |
8 |
16 |
13 |
15 |
|
27 |
7 |
24 |
15 |
43 |
|
22 |
8 |
9 |
12 |
7 |
|
24 |
8 |
17 |
18 |
8 |
|
13 |
9 |
27 |
17 |
7 |
|
23 |
8 |
9 |
17 |
7 |
|
31 |
25 |
9 |
12 |
24 |
|
7 |
19 |
9 |
13 |
10 |

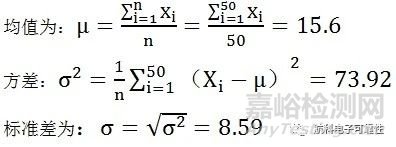

E、按照正態分布計算均值、方差、標準差參數。

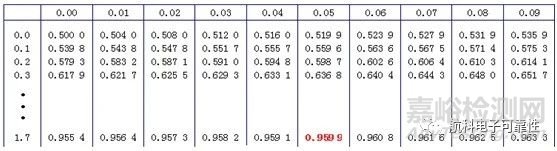

F、歷史故障率為4%，正常概率為0.96，按照標準正態分布查詢概率表，找到0.96概率時所對應的偏移量為1.75σ。
G、根據均值和標準差值反推回去確定器件參數入檢臨界值。
根據第E條的計算結果，f（X）=0.9598所對應的：
X=μ+1.75*σ=15.6+1.75*8.59=30.6325（nA）
H、得出結論：為了消除4%的TVS電特性故障概率，在檢驗時應設定ILeak≤30.6325（nA）。
以上計算方法中，最核心的技術點：
特定故障對應的特征參數是否準確；
故障率數值（可通過實用累積數據分析，也可抽樣試驗得出）；
