本文中所述的電針治療儀產品，是指YY0780標準中3.1定義的通過電針給患者進行治療和輔助治療的儀器。在《醫療器械分類目錄》中分類編碼為20中醫器械-02中醫治療設備-01穴位電刺激設備，管理類別Ⅱ類。



一.電針治療儀結構組成和工作原理



1.產品通常包含主機和附件，若產品電源外置還包含外置的電源適配器。從輸出形式上，產品可分為單通道和多通道，即一路輸出和多路輸出。

產品主機通常包含波形（信號）發生單元、信號控制和定時單元、輸出幅度提升單元、輸出強度調節單元、輸出端子以及內部電源（若有）。產品結構示意圖見圖1。

圖1 電針治療儀結構示意圖

附件通常為電極線和電極針連接器，其中電極線和電極針連接器也可一體。若產品的電極針為專用針，則附件還包含有電極針。若產品附件不含電極針，還應明確可配用電極針的要求。



2.產品工作原理/作用原理

2.1工作原理

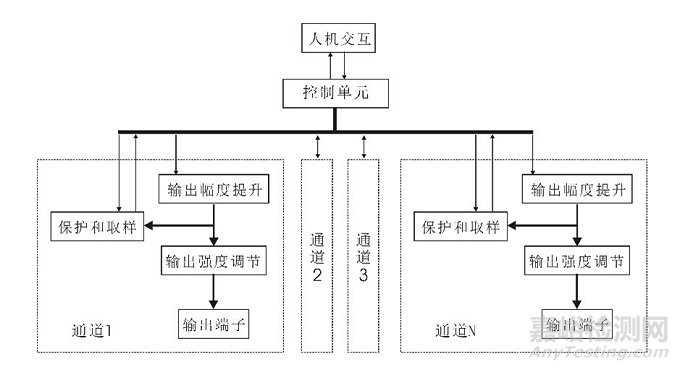

產品從內部功能原理來看，是一臺單通道或多通道，帶輸出幅度調節裝置的脈沖信號發生器，產品的功能原理框圖見圖2。

控制單元是產品的核心，控制單元產生基本的脈沖波形式、控制脈沖的頻率和脈沖寬度、控制脈沖的輸出模式、控制定時治療的時間，同時接收保護取樣單元反饋的信號，以判斷是否出現異常而關斷輸出，控制單元可控制單一通道也可控制多個通道。

圖2 產品的功能原理框圖

人機交互單元包含輸出端和輸入端。輸出端，可顯示設備的輸出狀態和工作參數的狀態，通?？捎娠@示屏、數碼管和指示燈組成。輸入端，是對設備進行參數設定或調整以及工作或暫停的控制端，通?？捎砂存I、旋鈕和觸摸屏組成。

輸出幅度提升單元，其作用是將控制單元產生的僅有幾伏的脈沖幅度電壓提升至幾十伏，此單元也可稱之為功率放大單元。

輸出強度調節單元，其作用是控制輸出的強度，可以無級調節輸出脈沖的幅度從最小到最大，也可有步長的分段調節。

取樣保護電路的作用是獲取輸出短路、開路或意外輸出的異常信號，將其發送給控制單元。

輸出端子是主機連接電極線的裝置。

產品可以單通道或多通道，各通道間相互獨立,功能可相同，通道之間輸出參數獨立可控。



2.2主要作用機理

電針療法即針刺穴位獲得針感后，在針上通以微量電流，以針刺和電的雙重刺激，疏通經絡，治療疾病的一種治療方法。人體組織是由水、無機鹽和帶電生物膠體組織組成的復雜的電解體。當一種波形、頻率不斷變換的電流作用于人體時，組織中的粒子會發生定向運動，消除細胞膜極化狀態，使離子濃度和分布發生顯著變化，這是電針治療的電生理基礎。

選擇不同治療參數在對不同疾病的治療或鎮痛過程中有著因果關系。脈沖電刺激條件包括五個因素：波形的形態、頻率、脈寬、幅度和組合模式。

常用的波形形態如下：（并不限于此二種波形）

有負向反沖的矩形波，負向反沖可視為尖波。

雙向矩形波。

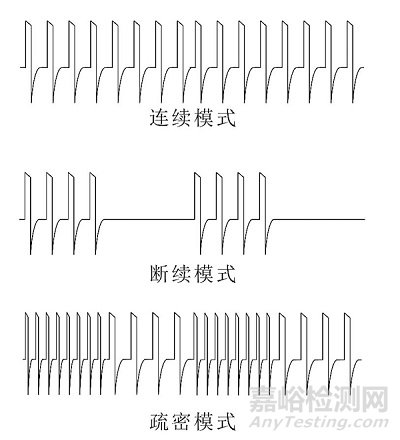

常用的脈沖組合模式見圖3（并不限于以下模式）。

連續模式是連續按同一頻率輸出；斷續模式是時有時無周期性輸出、疏密模式是按兩種不同頻率周期性輸出，除這三種基本模式以外，還有程序模式，程序模式是制造商對產品的輸出脈沖按頻率、脈寬、幅度等參數進行的周期性或非周期性組合的一種模式。

脈沖幅度與治療效果直接關聯，幅度太小起不到治療作用，幅度太強則完全沒有必要，還會引起患者的不適也存在發生電擊傷害的風險^[2]。

圖3 常用的脈沖組合模式

二、電針治療儀性能研究實驗要求

1.化學和物理性能研究

應開展產品化學/材料表征、物理和/或機械性能指標的研究。比如，明確脈沖波形、頻率、幅度等參數設計的依據。

如產品與普通針灸針聯合使用時，應開展聯合使用安全有效的研究。

該產品向患者提供電能，應開展量效關系和能量安全性研究，證明治療參數設置的安全性、有效性、合理性，以及能量不會對正常組織造成不可接受的傷害。

2.電氣系統安全性研究

應開展電氣安全性、機械和環境保護以及電磁兼容性的研究。

3.軟件研究

軟件安全級別應為至少為B級，按照《醫療器械軟件注冊技術審查指導原則》的要求開展軟件研究。

具有網絡連接功能進行電子數據交換、遠程監測或采用存儲媒介以進行電子數據交換產品，應按照《醫療器械網絡安全注冊技術審查指導原則》的要求開展醫療器械網絡安全研究。

4.生物學特性研究

對于與患者直接或間接接觸的產品附件，應當按GB/T 16886.1規定的原則進行生物相容性評價。

電極針為短期接觸患者組織，如需做生物學評價試驗，應對其細胞毒性、致敏、皮內反應進行評價試驗。

5.清潔、消毒、滅菌研究

5.1使用者清潔和消毒：應當明確清洗和消毒工藝（方法和參數）并進行相關驗證。電極線和電極針連接器建議低水平消毒。

5.2電極針的滅菌研究

5.2.1生產企業滅菌：應明確滅菌工藝（方法和參數）和無菌保證水平（SAL），并開展滅菌驗證及確認的相關研究。

5.2.2使用者滅菌：應明確滅菌工藝（方法和參數）并進行相關驗證；對可耐受兩次或多次滅菌的產品，應開展產品滅菌工藝耐受性的研究。

5.3 殘留毒性：如滅菌使用的方法容易出現殘留，應當明確殘留物信息及采取的處理方法，并開展研究。

6.穩定性研究

6.1有效期

產品主機的有效期參見《有源醫療器械使用期限技術審查指導原則》的相關要求。

無菌有效期驗證試驗可采用加速穩定性試驗和實時穩定性試驗，企業需在試驗方案中設定檢測項目、檢測方法及判定標準。產品附件無菌有效期驗證可包括以下內容：產品附件原材料/組件、包裝材料、生產工藝、滅菌方法、儲存運輸條件等基本信息，有效期相關影響因素的說明，穩定性試驗的試驗方案及試驗報告等。

鑒于不良事件歷史記錄中顯示電極針的重復使用容易導致斷針。開發人應對電極針重復使用次數進行嚴格限定和充分得研究。對于多次重復使用的電極針，有效期驗證除了考慮滅菌影響外，還應考慮電流熱效應、使用手法等多重因素的影響。

6.2 使用和運輸穩定性

建議按照GB/T14710的規定執行。

醫用電器環境要求是評價產品在各種工作環境和模擬貯存、運輸環境下的適應性，一般認為屬于穩定性評價項目?？梢灾贫ú煌臍夂颦h(huán)境條件和機械環境條件來進行試驗，或通過對關鍵部件的試驗來評價整機的情況，也可以通過已上市同類產品比對方式進行判斷。

7.一次性使用的醫療器械要求

對于一次性使用的電極針，應開展研究證明其無法重復使用。



三、電針治療儀主要風險

依據YY/T 0316《醫療器械風險管理對醫療器械的應用》，從各方面列舉了電針治療儀產品的危險(源)分析，見表1。



表1 危險（源）、可預見事件序列、危險情況及傷害示例

危險（源）	可預見的事件序列	危險情況	傷害
電磁能量（線電壓）	電極線無意地插入了網電源插座	網電壓出現在針上	嚴重?zé)齻?、心臟顫動、死亡
電磁能量（ESD）	產品的信號發生和強度控制出現故障	產生了高能量的脈沖輸出	造成電擊傷害
機械能量	電極線過粗過硬	將針拉偏、拉斷，造成與臨近的針短路，造成能量意外疊加	針刺部位發生變化，造成無效或危險； 造成電擊傷害
	電極針連接器夾持力不足	電極針連接器脫落觸碰其它針或患者身體其它部位	造成電擊傷害； 治療無效；
化學的（電腐蝕）	電針儀輸出的直流分量使針發生電化學腐蝕	發生斷針	針的斷體部分留在患者體內
功能（不適當輸出）	新電池電壓過高或充電后電池電壓過高	產生了高能量的脈沖輸出	造成電擊傷害
使用錯誤 （不遵守規則）	不適當?shù)牟僮髡f明和產品維護保養	非專業醫生使用；沒有使用說明書和技術說明書，或其內容不全。如缺少必要的警告說明、缺少詳細的使用方法、缺少必要的技術參數、缺少電路圖和元器件清單、缺少運輸和貯存環境條件的限制、缺少產品維護保養要求。設備在單一故障狀態下運行	產生危險；產品損壞
	產品附件(電極針)有效期標識不清晰	患者接觸到過期有菌產品	感染，嚴重時導致死亡
	一次性使用的針被意外的重復使用	表面氧化導電性差	治療無效或療效變差
		發生斷針	針的斷體部分留在患者體內
	輸出短路或開路	電針的電刺激變強或者沒有	造成刺激能量過大或者治療無效
	使用時未將所有輸出幅度設定為最小值，輸出幅度調節過快過大	突然的大能量輸出（大脈沖幅度）	造成刺激能量過大，患者不適，發生電擊損傷。甚至引起患者肌肉強烈收縮，引發疼痛、彎針、斷針或暈針等意外
	不正確的產品貯存條件和產品維護保養。	器件老化、部件壽命降低	產品壽命降低
功能喪失或變壞	電極線老化	產品的輸出無法加載至針上	無效治療
	電極針連接器老化	無法與針可靠導電連接
