本文介紹的短波治療設備，是指通過13 MHz以上但不超過45MHz頻率范圍內的電磁場對患者進行治療的短波治療設備，其中頻率范圍在13MHz~30MHz屬于短波，30MHz~45MHz屬于超短波?！夺t(yī)療器械分類目錄》中，管理類別為Ⅱ類，分類編碼為09-07-04。

本文不適用于輔助治療腫瘤以及慢性前列腺炎、良性前列腺增生、盆腔炎等炎癥疾病的短波治療設備，該類產品產生的熱量作用于胸腔、腹腔、盆腔和前列腺,屬于深部組織，風險較高，管理類別為Ⅲ類。

一.短波治療儀的結構組成和工作原理

1.短波治療儀一般由主機（主要部分為短波功率發生器及控制電路）、電極（通常為電容電極、電感電極）及其他附屬部件組成。一般的產品結構示意框如圖1，產品示例如圖2和圖3。

圖1 示意框圖

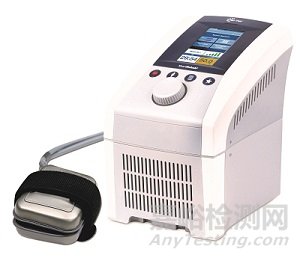

圖2產品示例-便攜臺式

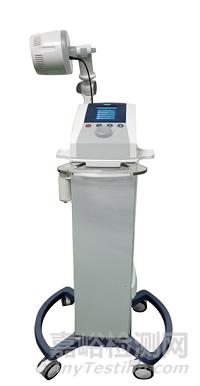

圖3產品示例-落地式

圖4 電容電極示例

 圖5 電感電極示例

注：上述結構組成及示意圖僅供參考，具體產品結構組成應根據實際產品確定。

2.產品工作原理/作用機理

2.1工作原理

短波治療是指應用短波電流所產生的高頻電磁場治療疾病的方法。

短波療法主要有電感場法和電容場法，產生的生物學效應主要有溫?zé)嵝?yīng)和非熱效應。

2.1.1電感法治療時的溫?zé)嵝?yīng)

治療時，患者病患部位位于電感電極產生的高頻電磁場中，由于電磁感應，人體內導電性強的組織感應產生漩渦狀的電流，稱為渦電流。渦電流屬于傳導電流，在傳導過程中產生歐姆損耗而產熱。電流頻率越高，磁場強度越強，組織電導率越高，電阻率越小時，組織中的產熱量越大。肌肉組織含水量多，電阻率比脂肪低得多，因此渦電流主要在肌肉組織中通過，肌肉組織產熱量比脂肪組織產熱量顯著。采用電感法治療不易發生皮下脂肪過熱。由于渦電流主要在電阻率小的肌肉等產生，電能大部分被這些組織吸收，能作用于深部肌肉組織的電磁場能量顯著減弱，因此短波電感法治療主要作用于淺層肌肉組織。

2.1.2電容場法治療時的溫?zé)嵝?yīng)

人體內的脂肪、肌腱、韌帶、骨骼等不能導電的組織屬于電介質。短波治療時，人體作為電介質置于兩個電容電極之間的電容場中。在外電場的作用下，無極分子內的正負電荷發生微小的位置移動，即帶負電荷的部分偏向于電場的正極，帶正電荷的部分偏向于電場的負極，此時分子內正負電荷各趨一端，成為偶極子，偶極子內電荷位置移動產生位移電流，克服介質的阻力，引起能量的損耗，稱為介質損耗。介質損耗產熱量的大小與電流的頻率、電場的強度以及人體組織的電介質常數有關。此外，人體具有導體的性質，受到電場作用時產生傳導電流引起歐姆損耗而產熱。在皮下脂肪層較厚的部位進行電容場法短波治療時，脂肪層受到電場作用產熱后，由于脂肪不易散熱，溫度升高明顯多于肌肉，易發生脂肪過熱現象。在脂肪層較薄的部位以電容電極對置法治療時，電力線橫貫人體組織作用較深，可達脂肪、肌肉和骨組織。

2.1.3非熱效應

有學者認為短波的非熱效應是高頻振蕩作用的結果。頻率越高的高頻電的非熱效應越明顯。單從短波、超短波來看，超短波的非熱效應比短波明顯，短波中27.12MHz波的非熱效應比13. 56MHz明顯。脈沖短波、超短波雖然峰功率大,但因脈沖的間歇時間長，不產生明顯的溫?zé)嵝?yīng)。在臨床治療中脈沖短波、超短波療法可以與小劑量(無熱量）的連續超短波同樣用于急性炎癥的治療。

2.2主要作用機理：

2.2.1消炎、消腫

中等劑量短波作用于人體組織后，毛細血管和小動脈先短暫收縮，繼而迅速出現較持久的擴張，血流加快，血管通透性增高，因而有利于改善組織血液循環，加強組織營養，免疫力增強，吞噬細胞數量增多，促使水腫和炎性浸潤消散吸收。但劑量過大時可引起血管麻痹，血管壁內皮細胞變性，毛細血管內血栓形成，血管周圍出血。

2.2.2鎮痛、解痙、止痛

短波可降低神經的興奮性，故有鎮靜、止痛作用。短波還可以緩解平滑肌的痙攣和橫紋肌的痙攣。

溫?zé)嵝?yīng)：退行性骨性關節病、肩關節周圍炎、肌纖維組織炎、神經痛、神經炎、扭挫傷等。

非熱效應：急性軟組織炎癥等。

二.短波治療儀性能研究實驗要求

主要技術指標：設備運行時基波工作頻率、額定輸出功率的大小以及偏差（包括連續模式和脈沖模式（如適用））、最大輸出功率不超過500W、輸出時間范圍及偏差、脈沖寬度及偏差（如適用）、脈沖頻率及偏差（如適用）、說明書中宣稱的軟件功能；

電極要求明確尺寸及誤差、電極連接線材質要求、長度及誤差、插頭尺寸及誤差；

網絡安全（如適用）明確數據接口、用戶訪問控制。

安全要求：應符合GB 9706.1、GB 9706.203的要求

電磁兼容要求：應符合YY 9706.102的要求。

檢驗用產品應當能夠代表產品的安全性和有效性，應充分考慮產品功能、結構組成、控制方式及其他風險等方面；代表產品應是功能最齊全、結構最復雜、風險最高的產品。

1.軟件研究

按照《醫療器械軟件注冊技術審查指導原則》的要求開展軟件研究。

具備電子數據交換、遠程控制或用戶訪問功能的產品，應當開展網絡安全研究。

2.生物學特性研究

對于與患者直接或間接接觸的器械，應當進行生物學評價。電極通常情況下隔著衣物進行治療，如宣稱可直接接觸治療部位，需進行生物相容性評價研究。應當按GB/T 16886.1規定的原則進行生物相容性評價。

3.穩定性研究

3.1使用穩定性

應當開展使用穩定性/可靠性研究，證明在生產企業規定的使用期限/使用次數內，在正常使用、維護情況下，產品的性能功能滿足使用要求。

3.2運輸穩定性

應當開展運輸穩定性和包裝研究，證明在生產企業規定的運輸條件下，運輸過程中的環境條件（例如：震動、振動、溫度和濕度的波動）不會對醫療器械的特性和性能，包括完整性和清潔度，造成不利影響。

三.短波治療儀主要風險

依據YY/T 0316《醫療器械風險管理對醫療器械的應用》的附錄E，下表從各方面提示性列舉了短波治療設備的可能存在的初始危害因素。

表   短波治療設備的常見危害
