1.問題和現狀
針對厚壁壓力容器的筒體焊縫以及筒體與接管連接的全焊透焊接接頭，通常會有以下三種形式：
a)對接焊縫(筒體環縫與縱縫)

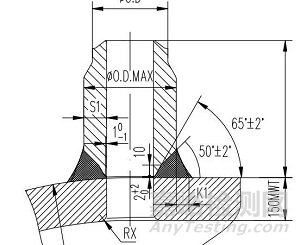

b)安放式角焊縫(接管不通過筒體壁厚)

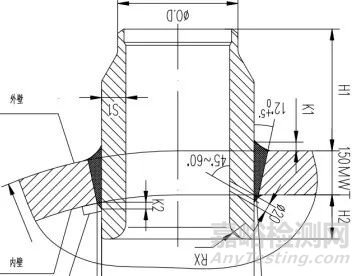

c)插入式角焊縫（接管通過筒體壁厚）
a)對接焊縫
b)安放式角焊縫
c)插入式角焊縫
對這三種結構的焊縫內部缺陷檢測，可以使用超聲檢測（UT）也可以使用射線檢測(RT)。當被檢部位厚度較大時，對于厚壁焊縫，RT的檢測靈敏度和缺陷檢出率下降，且透照時間過長，影響生產周期， 因此一般采用超聲檢測(UT)檢測焊縫質量，但由于傳統UT技術無法記錄，所以選用相控陣（PAUT），既能滿足客戶要求，也符合一些國際規范和標準。

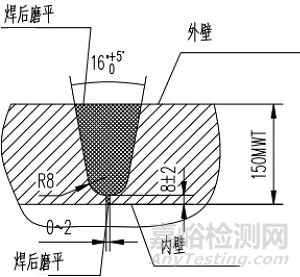

本文章以如下焊縫為例來演示PAUT 在厚壁焊縫的檢測應用。
制造規范：ASME規范
材質：SA302 Gr.B
厚度：150mm 4)焊接方法：GTAW+SAW
2.PAUT技術優勢
超聲相控陣技術的主要特點是壓電復合陣列探頭中各陣元(晶片)的激勵或激活(振幅和延時)均由計算機控制。陣元激活后能產生超聲聚焦波束，聲束參數如角度、焦距和焦點尺寸等均通過軟件調整。掃描聲束是聚焦的，能以鏡面(定向)反射方式檢出不同方位的缺陷。這些缺陷可能隨機分布在遠離聲束軸線的位置上。用普通單晶探頭因移動范圍和聲束角度有限，對方向不利的缺陷或遠離聲束軸線位置的缺陷，很易漏檢。
相控陣技術在 以下方面突顯優勢 ：
檢測速度快，檢測焊縫用線陣探頭線掃描，能提高掃查速度。
檢測信噪比高的材料，能使聲束聚焦在不同深度 ；
可成像記錄：Ｓ（扇形）掃描、Ｅ（電子）掃描、２Ｄ（平面）成像或３Ｄ（立體）成像，能對缺陷評定提供豐富、優異的可讀信息。
靈活性：相控陣能進行多種掃查，適合于探測多種工件、多種缺陷。
再現性：即使第三方不在現場跟蹤，用相控陣只要用相同設置和工藝檢測，也能給出再現性比常規ＵＴ更強更優的結果。
相控陣產生超聲波的物理基礎，與常規單晶探頭并無區別，但相控陣具有靈活變角、轉向、聚焦等常規 ＵＴ 無法比擬的獨特優勢。
3.檢測工藝
按照ASME規范第V卷的第4章附錄V和VIII進行檢測。附錄V包含了對相控陣技術的細節要求.即采用線性相控陣的E-掃查（固定角度）和S-掃查編碼的線性掃查檢驗要求,依照規范要求應制定一份掃查計劃，掃查計劃和書面程序相結合應滿足附錄V的相控陣線性掃描檢測程序要求，相控陣檢測設備應使用前進行校驗，編碼器進行校準。焊縫和母材要求檢測的體積應用帶有編碼器的線性掃查技術掃查。
3.1 制作校驗試塊
校驗試塊試塊應按照ASME 第V卷第4章的T-434.1的要求制造，除了它的厚度T應在 小于1/4in. (6mm)之內或被檢材料厚度的25%，橫鉆孔的位置和數量應足以確認每個探頭的靈敏度，試塊除了按第4章要求作為校驗試塊，掃查器試塊也可具有按圖T-434.2.1要求的所有規定的參考反射體。

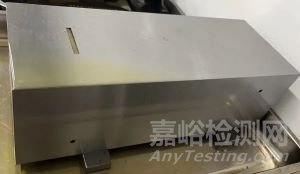

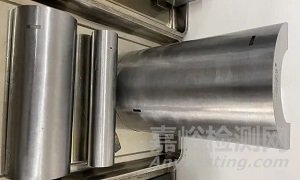

a)槽和橫孔的管道校驗試塊
b)槽和橫孔的非管道校驗試塊
3.2 掃查計劃及聲束覆蓋
掃查計劃至少掃查聲束能覆蓋整個被檢體積(包括焊縫和熱影響區),指定掃查計劃可以使用仿真軟件或者在設備上進行，在對任何一個檢測對象制定掃查計劃前，必須清楚的知道工件材質，壁厚，焊接型式，坡口結構，檢測部位，可能出現的缺陷方向和類型，檢測效率，工件表面狀態等。比如以下是關于汽包的筒體焊縫以及筒體與接管連接的全焊透焊縫的掃查計劃示例。
a)對接焊縫的掃查計劃

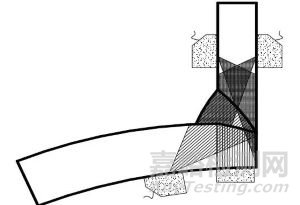

b)安放式焊縫的掃查計劃

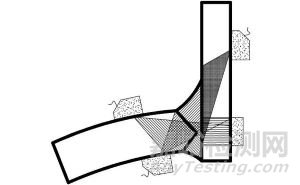

c)插入式焊縫的掃查計劃
遵循ASME規范的要求，不僅要檢驗焊縫體積，還要檢驗焊縫兩側熱影響區。該區尺寸相關于壁厚和焊接工藝評定過程中熱影響區的規定值或?qū)嶋H量值。焊縫體積已完全覆蓋，即掃查的重疊要保證覆蓋整個焊縫。要檢測的焊縫和熱影響區體積， 應使用帶編碼器的線陣探頭進行線掃查。每次線掃查應平行于焊縫軸線， 探頭一焊縫距離保持不變，聲束垂直于焊縫軸線。一般要求遵循如下規定：
用固定導軌或機械方法保持探頭與焊縫軸線固定距離。
E 掃描的檢測角度和S 掃查的角度范圍應適合于被檢焊接接頭。
掃查速度應使得在線性掃查長度上的數據丟失小于每英寸2幀數據線，且無相鄰數據遺漏。
對E 掃描法來說，相鄰活動孔徑 (即孔徑增量變化)之間的重疊應至少為有效孔徑高度的50％。
對S 掃描法來說，角度掃查增量變化最大應為1度?；蜃阋源_保50％的聲束重疊的值。
當需用多道線掃查來覆蓋被檢焊縫和熱影響區母材時， 相鄰線掃查之間應至少覆蓋E-掃查有效孔徑高度或S-掃查聲束寬度的10%。
3.3 橫向缺陷的檢測
對垂直于焊縫軸線的缺陷(如橫向裂紋)，可不采用探頭平行于焊縫軸線的線掃查， 而用斜探頭沿焊縫寬度方向進行手工掃查替代。
3.4 儀器設備的校驗
3.4.1 幅度控制線性校驗
儀器線性。對超聲儀器的波幅控制線性，要求按ASME規范第V卷第4章強制性附錄Ⅱ，對每個脈沖發生器和接收器電路進行校驗。校驗方法與常規方法相同。
3.4.2 聚焦法則
這是相控陣操作文件，用于確定激活的探頭陣元及其時間延遲法則，由此確定聲束聚焦位置。聚焦法則既適用于聲波的發射，也適用于聲波的接收。檢測過程中使用的聚焦法則，也應適用于校驗過程。
3.4.3 波束校準
聲束校驗。檢測中用到的所有聲束均應校驗，以提供檢測聲程中相應距離和波幅校準的量值。此聲束校驗應包括對楔塊聲程變化和楔塊衰減效應所作出的補償修正。
3.4.4 編碼器校準
用線陣探頭加編碼器作E 掃描或S 掃描檢測前，應對所用編碼器進行校驗。校驗間隔不超過一個月或在首次使用后。校驗時，編碼器至少移500mm。顯示值偏差應不大于實際移動距離的1％。
3.5 記錄
應記錄需關注區域的A-掃查數據，且未經處理，不帶門限，最小數字化率為5倍檢測頻率，記錄增量最大為
材料厚度小于75mm時最大為1mm。
材料厚度小于等于75mm時最大為2mm。
4.工藝驗證
工藝驗證按照ASME規范第V卷的第4章強制性附錄IX進行，附錄IX規定了缺陷定量和分類用規程的評定要求。用于PAUT演示試塊焊接接頭的幾何性質應為產品接頭細節的典型結構。演示試塊應至少設有三個真實的平面缺陷或三個EDM切槽，其方向平行于焊縫軸線和主要的坡口面，缺陷應位于或鄰近試塊的坡口面。
(a)一個表面缺陷，位于代表部件的外表面的試塊側面。
(b)一個表面缺陷，位于代表部件的內表面的試塊側面。
(c)一個表面下缺陷（埋藏缺陷）。
如果掃查計劃將焊縫分成多個檢測區域，則每個區域應至少有下一個缺陷。
此最低要求應成為保證被檢焊縫完全覆蓋的檢測工藝的一部分。相控陣施探前，檢測系統先應在設有線槽和橫孔等人工缺陷的試塊上校驗，并用設置裂紋或未熔合等實際平面狀自然缺陷的焊接試板進行驗證演示。線槽應采用EDM加工，以獲得最小寬度。可作成內表面或外表面開口的線槽，也可通過焊接封堵開口槽，作成埋藏型閉口槽。
4.1 T=150mm板對接焊縫的演示試塊工藝驗證

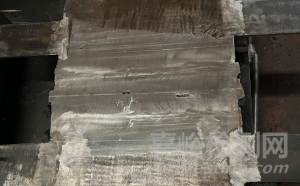

如下是一個T=150mm的演示試塊包括了兩個上表面EDM切槽缺陷，一個下表面EDM切槽缺陷以及一個內部未熔合缺陷。

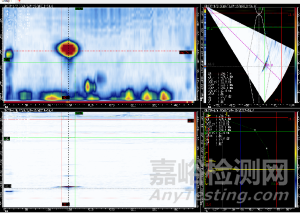

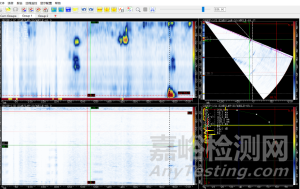

T=150mm板對接焊縫的演示試塊檢測
1#和2#上表面EDM切槽缺陷

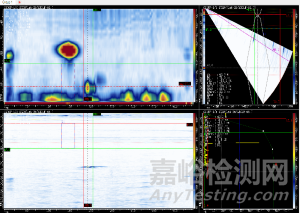

3#內部人工缺陷
4#下表面EDM切槽缺陷
4.2 φ232x46.2mm+T=150mm安放式焊縫的演示試塊工藝驗證

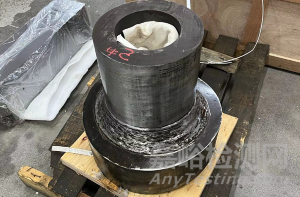

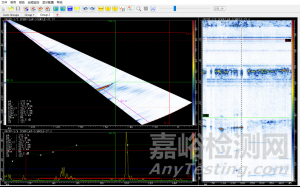

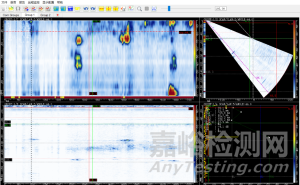

φ232x46.2mm+T=150mm安放式接管焊縫的演示試塊檢測

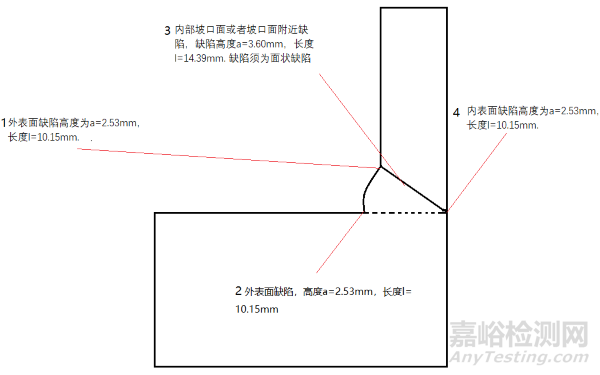

人工缺陷位置圖示
1#外表面缺陷
2#外表面缺陷
3#內部缺陷
4#內表面缺陷
5.結論
上述兩種含缺陷試塊的制作和應用是驗證超聲相控陣(PAUT)技術有效性和可靠性的重要環節。試塊中設置了線槽和內部平面人工缺陷.根據在不同試塊上進行試驗的結果，我們通過對缺陷演示試塊的檢測得出結論是：
相控陣檢測的演示結果滿足ASME的相關要求，檢測獲得良好的結果。可見相控陣技術顯然有一定優勢，特別是從缺陷顯示的角度來觀察。傳統超聲設備是用脈沖回波來展示結果，而相控陣是用非常接近缺陷實際形狀的顯示圖像來展示檢測結果，相控陣圖像頗似射線照相影像。毋庸置疑相控陣圖像顯示的效果是該技術的最大亮點。針對承壓設備上的厚壁焊縫，幾何形狀復雜的焊接結構，以及某些難以接近部位的焊接接頭，采用PAUT檢測是一種很好的解決辦法。
