本文對透射電鏡的相關問題做了解答。

1：菊池線代表的晶面指數有沒有消 光，像衍射斑點一樣？“正帶軸”是什么意思？

解答：消不消光針對的是衍射斑點， 不是針對的菊池線， 菊池線沒有消光不消光這個問 題。菊池線產生是由于晶體對電子非彈性散射產生的，而衍射斑是由于晶體對電子彈性 散射產生的。TEM鏡筒中的晶體材料有不同的取向， 正帶軸的意思是說， TEM中電子束的 入射方向，完全平行于晶體材料的某個相對低指數方向。比如說立方晶體的<1 0 0> 、<1 1 0> 、<1 1 1> 、<1 1 2>……等等。

2：TEM和SEM在成像上的區別？

解答：TEM的成像利用的是透射電子，加速的電子可以穿透薄膜樣品進入探測屏，進而 由于質厚襯度(樣品的元素類型、元素含量和尺寸厚度不同)和衍射襯度(晶體的取向 不同)產生圖像的襯度。SEM的成像利用的是反射電子(二次電子)，加速的電子經過 樣品的反射進入探測屏，由于樣品表面凹凸不平， 也就是傾斜角度不一樣，進入到探測 屏的電子密度情況不一樣，進而形成圖像襯度。前置背散射圖像中，也會涉及到元素的 類型和含量不一樣，對電子的散射不一樣， 圖像也會產生襯度。除此之外還有俄歇電子 圖像也能反映元素的類型和含量不一樣，進而圖像也能產生襯度。

3：TEM和XRD的區別：為什么PDF卡片可以用在兩種電鏡里， x射線和電子的動力學 行為一樣嗎？會不會造成峰的影響？二者所成衍射環的間距一樣嗎？有什么區別？

解答：TEM/SEM中，利用的是電子束轟擊到材料上時， 不同的元素會產生不同的特征x射線，這些x射 線的能量是不一樣的， TEM/SEM中的能譜探頭可以探測x射線的能量(利用信號放大器)， 根據x射線 的能量來判斷這種x射線來源于哪種元素， 根據x射線的強度判斷元素的含量。與之不同的是，XRD是 利用銅靶或鈷靶，產生強度和波長一致的很強的特征x射線(來自那種元素我們?cè)缰?，特地選這種 元素是因?yàn)閤射線的強度強并且波長波動很小，也就是波長變化很小) ，利用探測材料的晶體結構和 取向不同，對x射線的衍射不一樣， 這就類似于鏡子對光的反射一樣， 鏡子的傾斜角度不一樣，對光 的反射角度就不一樣。在XRD中，探測器的角度是固定的， 入射x射線的角度從0°到145°步進或是 連續變化，在不同位置，也就是晶體材料的不同晶面可能產生衍射，在特定衍射角度剛好使x射線進 入到探測器里，就會出現XRD測量結果中的衍射強度變化曲線，而TEM和SEM得到的是元素含量比。

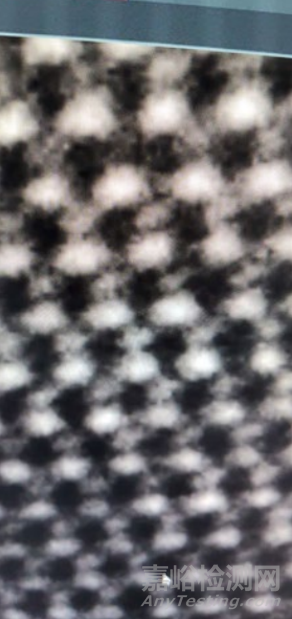

4：?jiǎn)栆幌玛P(guān)于圖像處理的問題，想從左邊處理成右邊的效果，但是自己處理完圖像總是糊的。

解答：這是由于本身圖像的分辨率不夠?qū)е碌?，往往要做你這張圖，首先先在低放大倍數下拍一張圖片，然后選定感興趣的區域，在高分辨TEM中利用更大的放 大倍數來觀察，獲得高分辨圖像。你這個是晶體條紋，一種情況是TEM分辨率 不夠，一種情況是樣品中感興趣的晶體 區域帶軸不正。需要注意的是，在圖片 處理的時候，只要你處理，圖片的分辨 率就只會下降，而不會升高， ps處理時 盡量將圖片的dpi調得高一點，減少分 辨率降低。

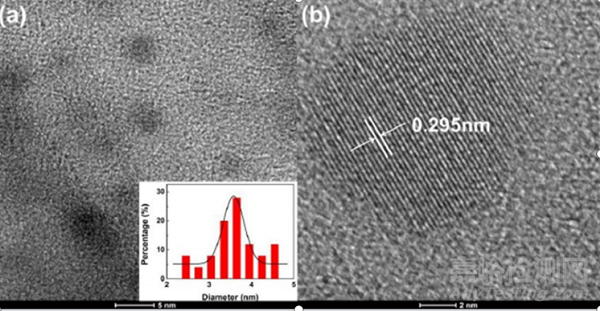

5：倍數較低的納米晶體的圖像是 質厚襯度還是衍射襯度？可以 看到顆粒大小差別不大但襯度 差別較大，可以看一部分顆粒 由于取向不同造成的襯度差別。還是質厚襯度和衍射襯度都有 都有？像這個圖像這樣，是質 厚襯度還是衍射襯度？還是二 者兼有?

解答：兩者兼有！當每一個納米晶體的取向不同的時候，樣品就會產生衍 射襯度，只要是晶體材料，只要是晶體取向不一樣就會產生。假設每一個 納米晶體都是相同元素構成的材料，元素比例也相同，當每一個納米晶體 的厚度不一樣的時候也會產生質厚襯度。但是需要注意的是，兩者兼有的 時候，兩者的襯度疊加的時候有時一種襯度會特別明顯，另一種襯度會弱 一些。比如圖中特別黑的納米晶粒，這主要是由于完全正帶軸情況下(低 指數帶軸)，發生強衍射導致在明場像下呈現黑色，有時成為非正常消光。

6：做的是鉑單晶的片層結構， TEM圖是這樣的，大豆豆基本確定 是鉑，可能是鉑的其他晶型導致大豆豆里面出現小豆豆么？

解答：鉑單晶只有一種晶體結構即面心立方晶體結構，如果 確定是單晶材料沒有其他摻雜元素的話，出現小的衍射斑點 的原因是由于帶軸不正或是樣品不同區域有畸變，導致不同 區域的衍射帶軸方向是不完全相同的，當輕微偏離零點幾度 的時候，不同層不同鉑原子列的產生了衍射。在拍高分辨的 時候，一定要注意選擇沒有材料完美晶體的區域拍，并且要 保證衍射和觀察帶軸盡可能地平行于低指數帶軸。
