摘 要：文章主要對乘用車身的輕量化結構進行了設計，并在一款SUV 車型的設計中進行了應用。采用靈活度分析和梯度法修正技術可以很好地進行車身結構輕量化研究，為了彌補材料厚度減少的不足，可以提高材料的屈服度，以提高碰撞后的安全性。
關鍵詞：乘用車；車身結構輕量化；設計技術
現在駕車車身的主要形式是承載式車身，由于車身要承載汽車的大部分荷載，因此要提高車身的強度和剛度，但是這樣會增加車身的重量。為了節能減排的需要，必須在汽車的設計中盡量降低車輛的自重，這樣才能節約成本，降低汽車有害氣體的排放。目前對車輛輕量化的測評工作還沒有確定，然而國際上有一種采取輕量化系數L 進行輕量化測評的方法。輕量化系數L 的意義是車身單位體積所需要的質量，其公式如下：
式中：M 為車身質量，kg；A 為軸距、輪距之間的車身面積，m2；CT 為靜態扭轉剛度。
國外從二十世紀八十年代就開始了汽車減重的研究，采取輕型材料來替換鋼鐵材料可以明顯減輕汽車的自重，現在很多車型都采用了這種設計，還有的設計師采取了有限元法對車身的截面積進行了優化設計，我國汽車輕量化的研究比較晚，主要進行高強度鋼板的應用研究。現在關于車輛輕量化的理論研究已經初顯成效，大都是對現有車型的改造設計，輕量化的效果一般。
1 車身輕量化設計流程
目前進行車身輕量化設計主要依靠經驗和實驗，設計較保守。國外二十世紀八十年代開發了結構修改靈敏度分析法，是對有限元法進行深入研究形成的一個方法，運用這個方法可以對車身的設計進行評估，對設計的不足之處進行修改[1]。
車身輕量化結構設計是在設計中應用靈敏度分析和梯度法進行修正，在確保車身結構性能的前提下，減輕材料的重量，達到減低車身自重的目的。設計流程如圖1 所示。
2 車身輕量化結構設計實例
2.1 車身結構模型和結構模態剛度
采用HYP 處理軟件對SUV 型車輛進行建立有限元模型，通過計算可以得到車身的總質量。
車身結構的彈性狀態不會受到外界的影響，可以體現車身的整體剛度，也是NH 性能的體現，對其進行研究可以提供輕量化效果評價，和車身的特征研究。
車身的自重關系到車身的模態，強度和碰撞系數，是車身的基本指標，車身的靜態剛度大車身就輕，靜態剛度可以用扭矩和彎曲度來計算。這是車身承受的兩個重要負載。

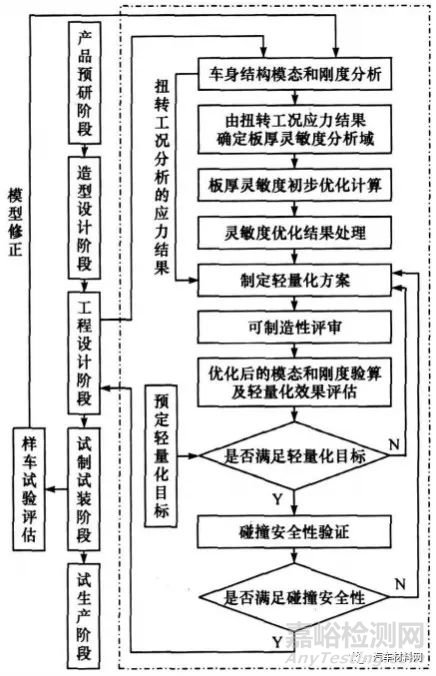

圖1 面向設計的車身結構輕量化設計流程
2.2 車身結構輕量化分析
從輕量化系數來分析，為了減少輕量化系數，要降低車身的重量，還要提高車身的扭轉剛度，這兩個條件本身存在矛盾，因此要進行優化?？梢圆捎贸顺?，這是一種計算多目標評價的函數方法。對多元函數進行計算采取的是梯度修正法，利用目標函數和約束函數的梯度來確定方向，在空間內尋找最佳的解決方案，如二維空間，利用目標函數減少的方法進行搜索找到答案[2]。
實例首先用扭轉分析的結果對應力大的單元進行保留，然后進行域分析，結合經驗教訓以后選出來100 個零件進行降低厚度設計，采用線性優化對鋼板進行靈敏度分析，以行數最小值為目標進行優化設計。
經過靈敏度分析和處理以后，得到了經過歸一化后的靈敏度，零件的扭轉剛度比靈敏度高，因此零件的扭轉性能比較好，可以對零件進行加厚處理，對扭轉剛度低的零件要區別對待，對沒有發揮作用的零件要采取措施以發揮實際作用，對于作用不大的零件要進行輕量化的處理。
變更的零件比較少，零件厚度要根據材料的牌號進行調整，要進行適度的調整，不要改動模具，需和其他部門密切配合，根據實際情況結合扭轉參數，參考優化結果制定多種輕量化的設計方案，目標數學規劃法每次運算都能得到一個數據，滿足不了制定多套輕量化方案的需要。但是靈敏度的方法可以滿足這個要求，因?yàn)殪`敏度可以進行快速的比較計算。
經過討論以后廠家采取了一套輕量方案，對輕量后的模型進行了整體狀態扭轉剛度和彎曲度的計算，計算了車身的結構質量和輕量化系數。
經過輕量化設計后車身的重量下降了，模態和剛度等性能指標都提高了，輕量化系數降低了很多，優化后的車身扭轉減小，剛度提高，便于協調[3]。
3 碰撞性能驗證
3.1 輕量化的材料替換
車身材料的輕量化可以提高車輛的動力，降低能源消耗節約成本，還可以影響車身的碰撞系數。怎樣避免輕量化影響車輛的碰撞系數，是車輛輕量化設計的關鍵。
材料根據等強度原則進行替換，也就是替換以后材料的截面積和屈服強度不便，在實際應用中替換后的層級要略大一些，根據分析利用等強度原則對材料進行升級，升級后的材料屈服強度高，通過正面碰撞試驗檢驗它的安全性。
3.2 正面重疊碰撞安全驗證
根據ENG 的要求搭建了正面碰撞模型，駕駛員的傷害和車輛的變形有關，從后側門檻的加速曲線可以看到，輕量化前后的速度變化基本一致，不會影響正面碰撞安全。輕量化后前擋板侵入量有所減小，剎車侵入量峰值略有增加穩定值減小，輕量化后評價指標也都減小了[4]。
3.3 側面碰撞安全性檢驗
根據ENC 的要求建立側面碰撞模型，側面碰撞安全性以侵入量為標準。側面碰撞對胸部的危害很大，為了保證安全要保證位置和假人位置一致，因此這樣選擇。
優化前后的峰值量略有增加，侵入量穩定值除了頂端增加，其他幾點都有所減小，侵入速度沒有變化，因此輕量化后指標沒有明顯變化，不會對安全造成影響。
3.4 輕量化模型的驗證
白車身實驗完成以后，要對其進行檢驗，用實驗的結果建立評估模型，然后對它進行修正，為以后的研究提供經驗。
試裝的實驗完成后，對樣車進行了模態和剛度的實驗，由實驗結果可以得到扭轉頻率和扭轉模態的計算值，因此驗證了白車身的可靠性。
4 材料的應用
隨著車身輕量化的發展，高強度鋼在白車身上大量的應用。高強度鋼在零部件的應用中，會出現斷裂和回彈的問題，鋼鐵企業和汽車廠要對這個問題合作研究。為了解決先進鋼的回彈問題，在沖壓時采用優化的工藝進行加工，會加劇板材和模具的磨損，工件的表面損傷比以前更加突出，因此加重了模具的磨損，由于經常更換模具，增加了成本負擔。
鋁、鎂合金和碳纖維成本過高，因此在白車身上應用很少。為了車身輕量化要進行材料的研發工作，進一步降低成本。在汽車使用中鋁、鎂合金零件損壞時更換的成本比較大，因此帶來了經濟損失。
汽車輕量化設計是結合設計、加工和材料開發幾個環節的一種跨學科研究，要做到輕量化和成本的合理搭配，使材料發揮更大的作用。
5 結束語
乘用車的輕量化面臨著很大的安全問題，通過對很多撞車的事故進行分析，車輛正面相撞導致駕駛員死亡和汽車的質量有很大的關系。通過研究發現，輕量化會降低車輛的安全，應用高屈服度的低碳鋼可以提高車輛的安全系數。
整車的重量下降耗油量也會下降，尾氣排放也會減少，工信部發布的新能源汽車技術指導中，輕量化是一個主要的技術，通過加強新型材料的應用，可以有效降低車輛的質量，但是有些材料成本過高，因此要研發低成本的新型材料。
通過結構輕量化和材料輕量化的運用，處理好輕量化和安全性之間的矛盾，提出了輕量化的車身設計流程，在汽車的生產中進行了應用。文章通過實踐證明驅動設計的理念有很好的可操作性，可以改善車輛的結構，減輕質量。
