近期，四川大學分析測試中心張利教授和華西醫院骨科豐干鈞教授在 Bioactive Materials 上聯合發表研究性文章，采用3D打印技術制備具有負泊松比結構的熱塑性聚氨酯彈性支架用于椎間盤替代，該負泊松比結構對傳統“Bucklicrystal”結構進行改良，改良后的支架具有優異的能量吸收及能量耗散特性，且該支架在壓縮下橫向收縮的負泊松比特性能有效緩解腰椎間盤突出。
研究內容簡介
椎間盤是脊柱的基本組成部分，由中央的膠狀髓核和外周的纖維環構成。椎間盤突出是一種常見的臨床疾病，指凝膠狀髓核從撕裂的纖維環中突出，壓迫鄰近的脊髓和神經，引起患者腰背部疼痛，嚴重者可致殘疾。當椎間盤退變到后期，常需進行腰椎間盤置換術，盡管市面上已有可商用的椎間盤植入物，但大多數由于其高剛性而不能完全恢復脊柱的生理功能。泊松比是指材料在單向受拉或受壓時橫向正應變與軸向正應變的絕對值的比值，通常認為幾乎所有的材料泊松比值都為正。負泊松比支架作為一種超材料，在壓縮載荷下產生于不同于傳統材料的收縮現象。本研究通過3D打印構建了一種負泊松比熱塑性聚氨酯（TPU）彈性支架用于椎間盤植入物，可有效緩解腰椎間盤突出。其中，經典的負泊松比“Bucklicrystal”結構由具有6或12個周期性排列的彈性球殼組成，通過球殼的屈曲和連接節點的旋轉實現負泊松比效應。本研究設計構建了一種改良的“Bucklicrystal”結構，通過球殼的面與面進行連接，增強了該負泊松比結構在負載下的機械穩定性，且3D打印負泊松比支架具有優異的能量吸收及能量耗散特性。使用有限元模擬分析了負泊松比植入物在各種實際載荷條件（彎曲、扭轉、伸展和屈曲）下的力學行為，結果表明，與天然椎間盤和傳統正泊松比植入物相比，該新型負泊松比植入物在實際載荷條件下表現出更有效的應力傳遞和耗散，且在壓縮下橫向收縮的能力能有效緩解腰椎間盤突出。最后，對負泊松比植入物的體內外生物相容性進行了評估（示意圖1）。
示意圖1 負泊松比TPU支架用于椎間盤植入
首先，設計構建相同體積分?jǐn)?shù)的正負泊松比模型，并通過3D打印成型TPU-X（正泊松比）和TPU-A（負泊松比）支架，通過有限元分析驗證TPU-A相較于天然椎間盤和TPU-X具有更均勻的應力分布，且TPU-A表現出典型的負泊松比效應，這一效應對椎間盤退變的抑制作用通過模型進行了直觀展示（圖1）。
圖1 正負泊松比支架的構建及變形行為分析
隨后，通過體外力學測試分析了TPU-X和TPU-A支架在不同應變下的泊松比值，分析比較兩種支架的應力應變曲線、能量吸收、加載-卸載循環曲線、多次循環下的彈性模量及耗散能，結果表明TPU-A支架因其改良的“Bucklicrystal”結構而表現出優異的力學性能（圖2,3）。

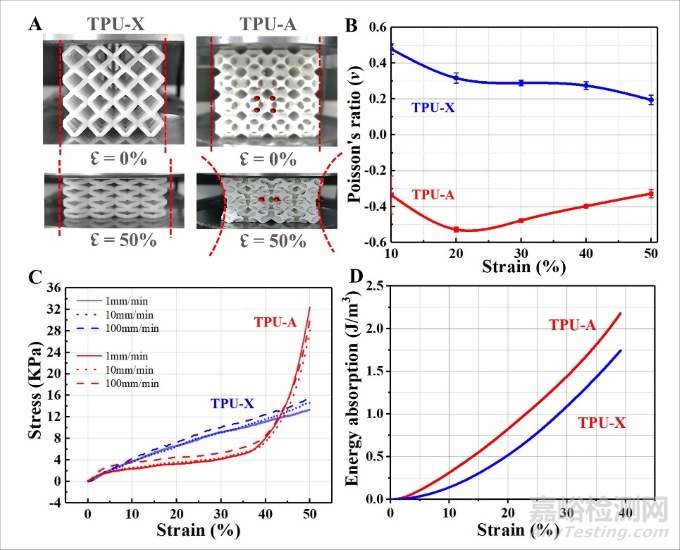

圖2 正負泊松比支架的體外力學測試

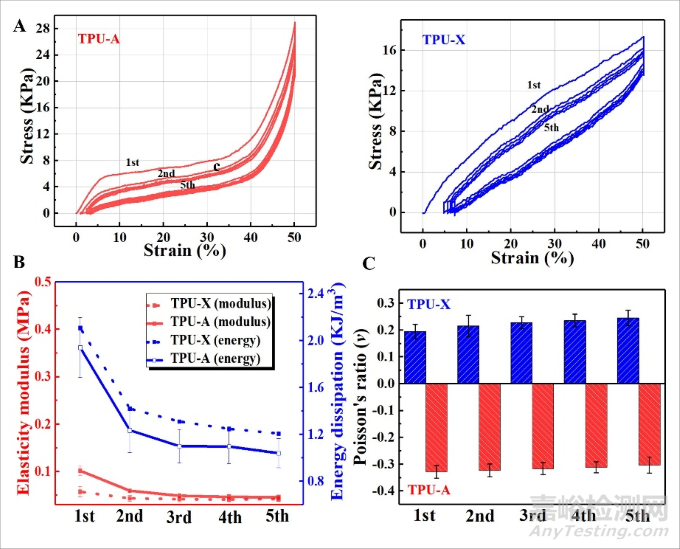

圖3 正負泊松比支架的循環載荷分析
通過CT圖像對腰椎間盤同步建立有限元模型（圖4）。

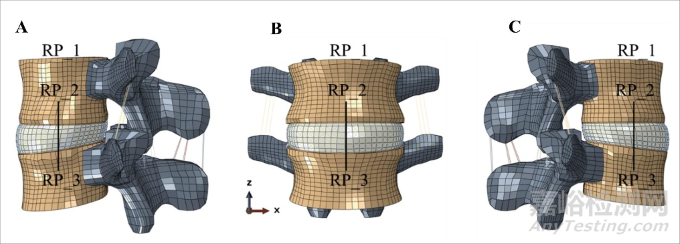

圖4 人體腰椎及椎間盤有限元模型構建
進一步通過人體腰椎及椎間盤有限元模型分析材料在各種實際載荷條件（彎曲、扭轉、伸展和屈曲）下的力學行為，TPU-A支架作為腰椎間盤植入物相較于天然椎間盤和正泊松比TPU-X支架的應力傳遞和耗散更加均勻，且具有更好的抗外部載荷的能力。值得強調的是，TPU-A植入物在人體載荷下不同于天然椎間盤的明顯膨出及TPU-X的輕微隆出，而是表現出基于負泊松比效應的收縮，可有效預防椎間盤突出（圖5）。

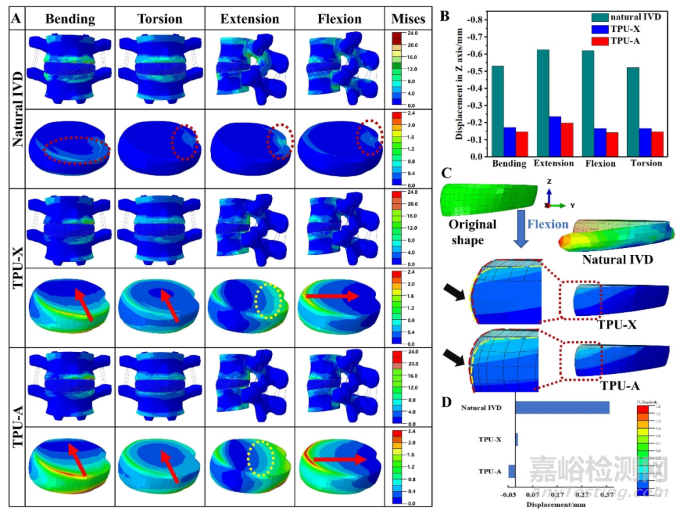

圖5 人體腰椎及椎間盤在各種實際載荷下的變形行為分析
該TPU-A植入物與軟骨細胞及椎間盤髓核細胞共培養，發現其具有優異的生物相容性及細胞粘附性（圖6）。

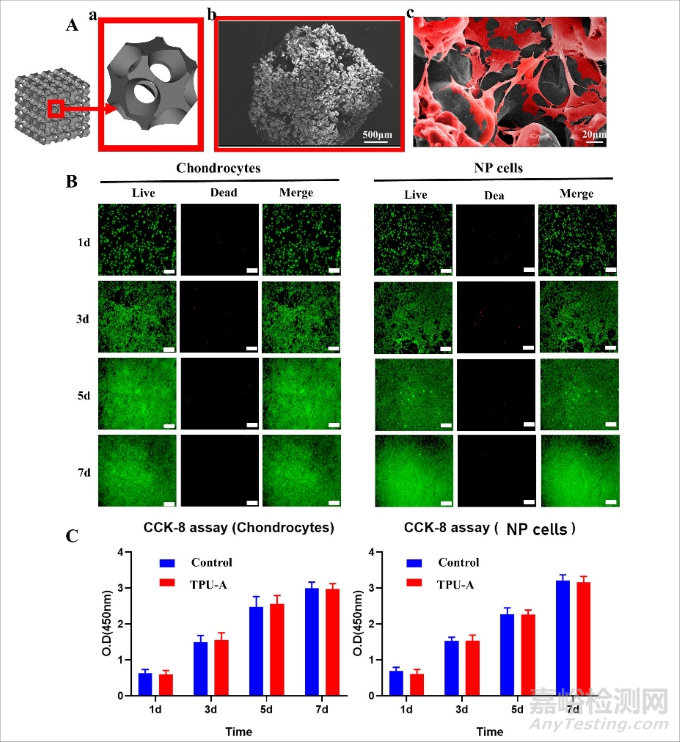

圖6 TPU-A的體外生物學分析
使用兔椎間盤模型進行體內植入實驗證實了TPU-A在植入后相較于缺損組可以一定程度上恢復椎間盤運動節段的機械及生理功能（圖7,8）。但本工作僅從概念驗證角度指出該新型負泊松比結構植入物在椎間盤替代及預防椎間盤突出方面的有效性，為未來的設計和開發指明了新方向。在未來的工作中，應在大型動物模型（如豬、山羊）中進行體內研究，以充分驗證植入物的長期服役性能。

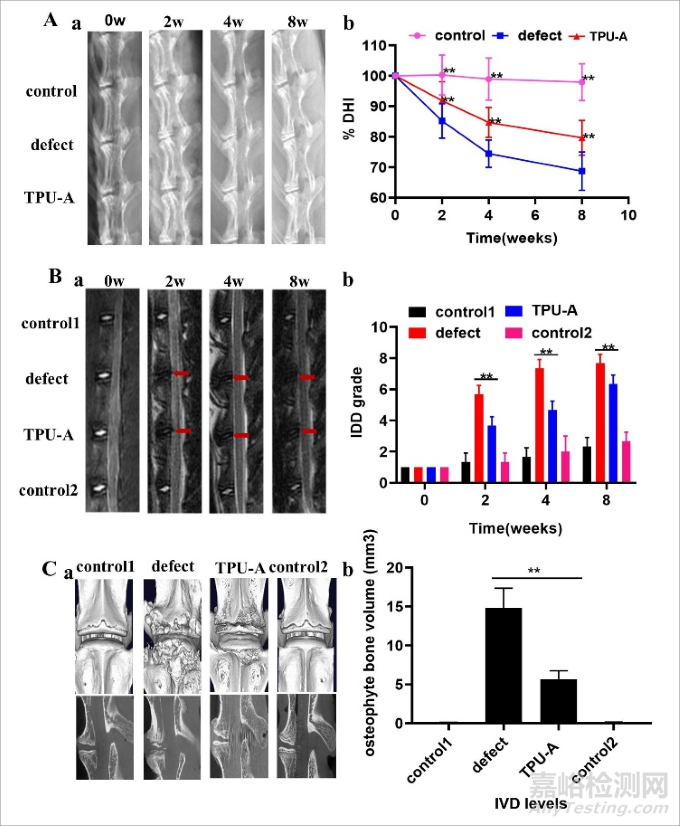

圖7 TPU-A植入兔子椎間盤后的核磁及影像學評估

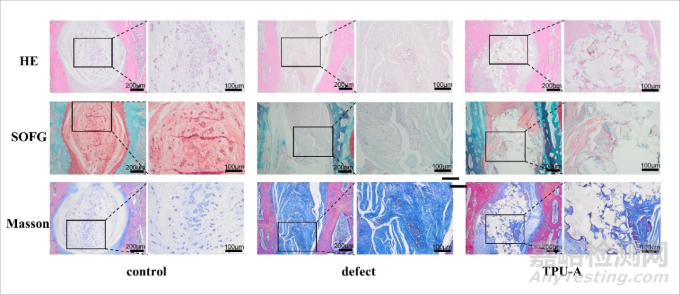

圖8 TPU-A植入兔子椎間盤后的組織學分析
