GB/T21563標準規定了對安裝在軌道機車車輛設備上進行沖擊和隨機振動試驗的要求。
對于依據設備在車上的安裝位置將試驗等級分為三類：
——1類車體安裝：
1類A級：車體上（或下部）直接安裝的柜體、組件、設備和部件；
1類B級：車體上（或下部）直接安裝的柜體內部的組件、設備和部件；
—— 2類轉向架安裝：
安裝在軌道機車車輛轉向架上的柜體、組件、設備和部件；
—— 3類車軸安裝：
安裝在軌道機車車輛輪對裝置上的組件、設備和部件的總成。
在未來任一給定時刻，其瞬時值不能精確預知的振動稱為隨機振動（Random vibration）
根據標準涵蓋的檢驗項目如下：
——功能振動試驗，施加最小的試驗量級，驗證被測設備在軌道機車車輛上可能的環境條件下能否正常工作，是否滿足制造商和用戶的雙方性能需求；
——模擬長壽命試驗：證實在加速運行振動量級條件下設備機械結構的完好性，在試驗時候不必檢查設備的功能。
——沖擊試驗：模擬運行過程中的偶然事件。在試驗時不必檢查被測設備的功能，但有必要證明其工作狀態和機械結構完好性沒有改變，也未出現外觀變形，這些情況應在最終試驗報告中明確說明。
試驗順序：
首先進行垂向、橫向和縱向模擬長壽命振動試驗，其次，進行垂向、橫向和縱向沖擊試驗，最后進行垂向、橫向和縱向模擬功能長壽命振動試驗。
試驗時間：
功能性振動試驗：振動三個相互垂直方向，每方向最少振動不低于10min（受試產品上電）;
長壽命振動試驗：振動三個相互垂直方向，每方向振動5h（受試產品不上電）;

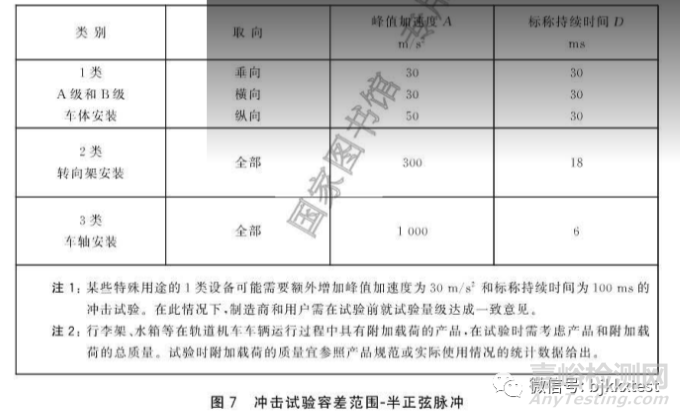

沖擊試驗：沖擊三個相互垂直方向的正反向，每方向沖擊3次，共計18次沖擊。

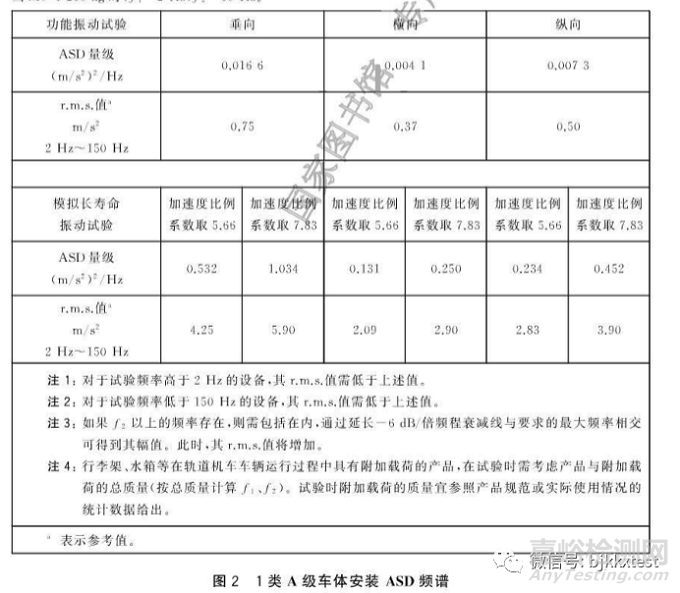

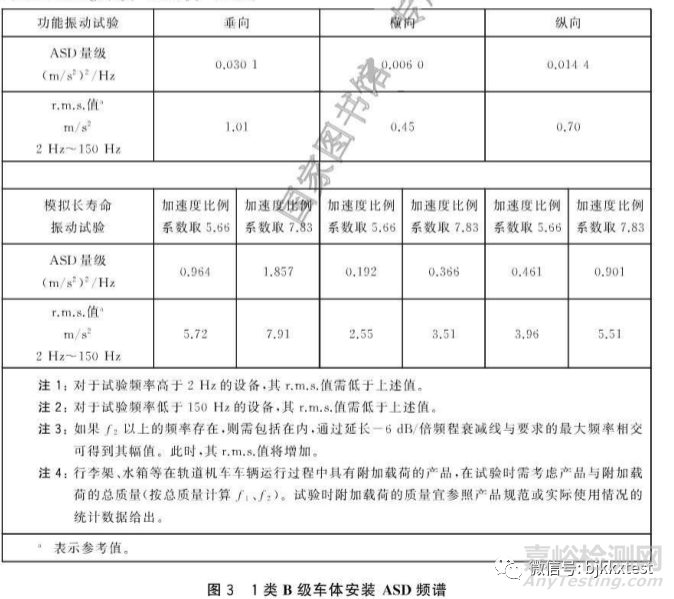

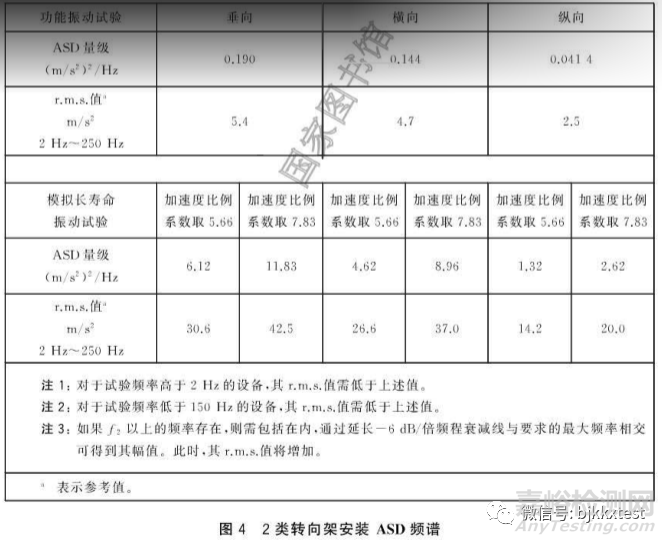

試驗條件如下：
檢測標準名稱：
GB/T21563-2018 /IEC61373:2010軌道交通 機車車輛設備 沖擊和振動試驗
驗收說明：
產品的功能和性能在規定的范圍之內，外觀和機械結構不能發生變化。
