1、前言
假肢中的假肢接受腔是與人體接觸的部分，為了減輕使用中的負擔，根據使用者的體形做成相應的匹配形狀是非常重要的。由于傳統的假肢接受腔使用熱固性樹脂纖維復合材料（FRP），由模仿使用者體形的石膏模具成形，因此制作時假肢接受腔的形狀與使用者的體形一致。但是，隨著年齡的增長，使用者的體形發生變化，假肢接受腔會逐漸不適合體形，由于使用了熱固性樹脂，所以接受腔的修正很難，需要重新制作。
因此，在本項研究中，我們開發了一種可容易的進行形狀修正的CFRP假肢接受腔，采用了加熱可變軟的熱塑性樹脂和具有輕量化和高強度化性質的碳纖維。
2、內容
2.1 編織預制件的制作
為了更容易遵循石膏模具的形狀并簡化鋪層，通過將碳纖維制成具有伸縮性的織物中間基材（編織預制件）。首先，如圖1所示，為了防止編織加工中碳纖維受到損傷，制作了在碳纖維外層包裹聚乙烯纖維（以下稱為PE纖維）的包芯線。然后，如圖2所示，使用提前制作的包芯線，用全成型產品編織機制成具有良好伸縮性的羅紋編織預制件，其中一端細小收緊，便于適應不同體型的形狀。
圖1 包芯線
圖2 編織預成型件
2.2 CFRP假肢接受腔的制作
編織預成型件是將覆蓋在碳纖維外層的PE纖維加熱熔融并浸漬在碳纖維中制成CFRP復合材料。如圖3所示，具體的CFRP假肢接受腔的制造過程。

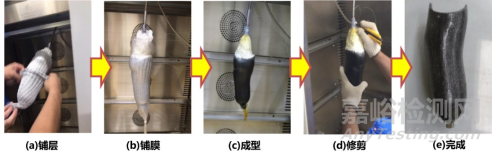

圖3 CFRP假肢接受腔的制作流程
首先，（a）根據使用者的體型制作石膏型上層疊編織預成型件，（b）從上至下用PVA薄膜覆蓋整體。（c）通過對薄膜的內部進行減壓，向編織預成型件施加約1個氣壓壓力的同時，在加熱爐內180℃加熱40分鐘。最后，（d）對CFRP成形品進行脫模、修剪完成CFRP假肢接受腔的制作。
2.3 CFRP假肢接受腔的物理特性

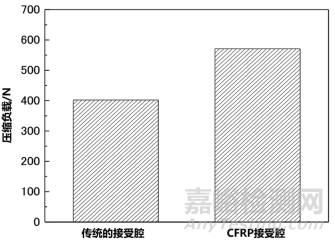

為了評估制作的假肢接受腔的強度，對接受腔的環向進行了壓縮試驗。并對傳統的假肢接受腔也進行了同樣的試驗進行比較。作為測試的結果，由于兩個接受腔均沒有出現明確的屈服點，如圖4因此記錄了位移30mm時的壓縮載荷，傳統的接受腔為402N，本次新開發的接受腔為571N，由此可知壓縮強度得到了提高。
圖4 假肢接受腔的壓縮強度測試
2.4 CFRP假肢接受腔的校正
由于使用者的體型變化，需要對接受腔進行校正。首先如圖5所示對接受腔進行加熱，使之變軟，再將校正用的石膏型插入到接受腔中, 通過用力壓入接受腔的前端，可以將接受腔整體緊貼到石膏型上。此時對校正前后的接受腔的形狀變化進行評估。通過三維數字化測量儀側梁形狀并計算表面積。如圖6所示，校正前和校正后的表面積比較結果，修正前的接受腔為5.5×104mm²，修正后的接受腔為5.8×104mm²，通過校正表面積增加了約5%。
圖5 通過加熱校正接受腔
3、結論
采用熱塑性CFRP制作的假肢接受腔不僅在強度上得到了提高，而且更容易隨著使用者體型的變化進行形狀校正修復。
4、參考文獻
長谷部裕之，森大介，奧村航，熱可塑性CFRPを用いた義肢ソケットの開発，2021
