我們常聽說電源的輸入、輸出電容以及電感要緊挨著芯片布局，以降低EMI等問題，如果輸入、輸出環路布局沖突的話，對于BUCK而言應優先保證輸入電容靠近IC，知其然更要知其所以然，那么工程師看海在這里就深入介紹一下：為什么BUCK要優先考慮輸入電容布局？

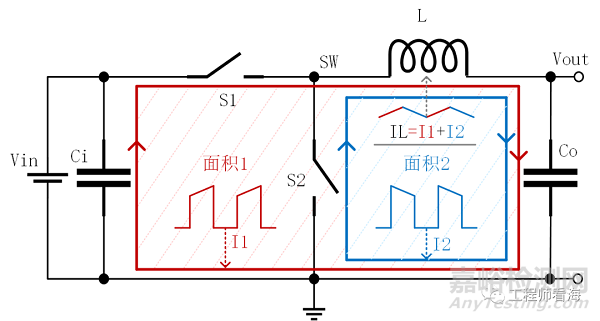

以上圖為例， BUCK開關電源在一個開關周期內有兩個工作狀態，分別對應兩條電流回路。

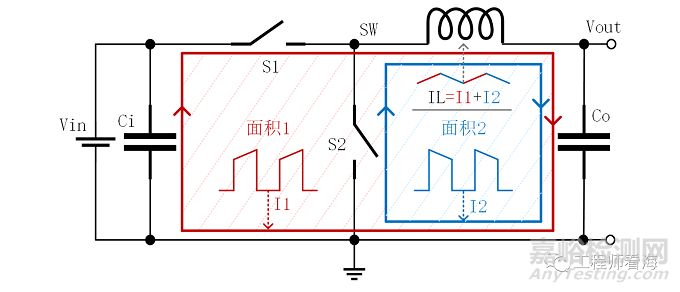

狀態1：當S1導通、S2斷開時，電流流經的回路如圖中紅色的環路1（Ci->S1->L->Co）所示，流過紅色環路1的電流I1是離散的脈沖式電流；
狀態2：當S1斷開、S2導通時，電流流經的回路如圖中藍色的環路2（L->Co->S2）所示，流過藍色環路2的電流I2也是離散的脈沖式電流。
需注意：在這兩個狀態下，流過各自環路的電流都是離散電流，但是環路1和環路2有重疊的部分，環路2即為重疊的部分，從而導致環路2的總電流（電感電流Il=I1+I2）是連續的三角波電流。因此，環路1的電流變化速度dI/dt將遠大于環路2，環路1將存在更多的高頻噪聲，這就是BUCK要優先將輸入電容盡可能地靠近芯片，縮短輸入環路面積從而減少EMI噪聲的原因。
在芯片下面鋪設地平面可以進一步降低環路面積，從而更好地抑制EMI問題。

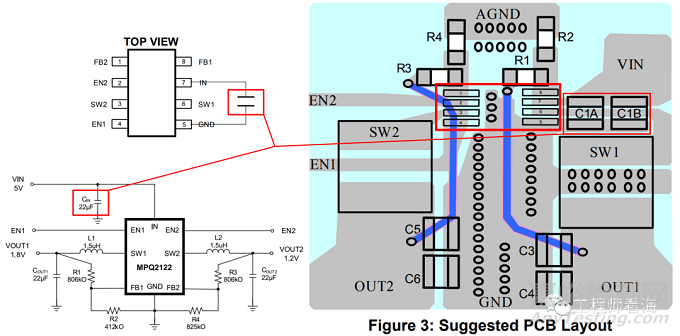

以雙路降壓BUCK電源（轉換器）MPQ2122為例，推薦的PCB layout布局將輸入電容盡可能近地靠近芯片的IN和GND引腳，從而減小輸入環路面積，降低EMI噪聲。
