TEM小室又稱橫電磁波室，是由兩端為喇叭狀逐漸收縮的外導體和中間為帶狀隔板的內導體構成的特殊矩形截面?zhèn)鬏斁€。在直流到200MHz頻率范圍內，橫電磁波室主要用于對電子設備進行射頻電磁場輻射抗擾度試驗和射頻電磁場發射測量。為確保在橫電磁波室內產生橫向電磁場，橫電磁波室的尺寸受到上限工作頻率的限制。因此橫電磁波室更適合被試設備(EUT)為電路模塊、印刷電路板和小型電子設備的射頻電磁場抗擾度試驗和射頻電磁場發射量。
橫電磁室的外導體的中間部分由頂板、底板和兩塊側板拼接而成。兩端按橫向矩形截面喇叭狀逐漸收縮，并與特性阻抗為50Ω的同軸電纜外導體連接，形成一個金屬封閉體，以隔離橫電磁波室內外的電磁環境，保證外部的電磁環境不影響室內的測量，室內的電磁場被限制在室內而不對室外產生影響。
橫電磁波室的內導體的中間部分為帶狀隔板，隔板兩端逐收縮并與特性阻抗為50Ω的同軸電纜內導體連接。橫電磁波室的內外導體使電磁能量按橫向電磁場模式從橫電磁波室的一端傳輸?shù)搅硪欢恕楸苊鈾M電磁波室內存在駐波，要求橫電磁波室的兩端與特性阻抗為50Ω的同軸電線匹配連接。
通常，橫電磁波室的一端連接50Ω的負載阻抗，另一端通過特性阻抗為50Ω的同軸電纜與電磁場激勵源或接收設備連接，這主要取決于是做射頻電磁場抗擾度試驗還是做射頻電場發射測量。在試驗時，把被試設備放置在頂板與隔板或隔板與底板之間，并用相對介電常數接近1的絕緣材料支撐被試設備。
為了便于放置被試設備，橫電磁波室一般設計一個與周邊具有良好電接觸的小電磁屏蔽門。與電波暗室，電磁混響室以及古赫茲?rùn)M電磁波室(GTEM室)相比，橫電磁波室的造價較低，便于移動。由于橫電磁波室不使用天線，內外導體電壓能從幾微伏到幾百伏變化，因此還可以用橫電磁波室對被試設備進行電磁脈沖(EMP)試驗。
附屬設備：包括能夠覆蓋規定率范圍以及掃頻功能并能被1kHz的正弦波進行80%幅度調制的電磁波信號發生器，放大信號(未調制和已調制)達到規定場強水平的功率放大器，功率計，伏特計，用于入射和反射信號測量的雙向合器。衰減器，與場強對應功率水平的分析記錄儀器和被試設備的監測系統 [1] 。
二、組件/模塊的輻射發射TEM小室法
1、概述
輻射場強的測量應在屏蔽外殼中進行，以消除廣播和其他無線電發射器附近的電氣設備和輻射場的高水平外來干擾。TEM小室用作屏蔽外殼。圖1顯示了TEM(橫向電磁模式)小室的示例。
1外屏蔽
2隔板(內導體)
3檢修門
4連接器面板(可選)
5同軸連接器
6 EUT
7低相對介電常數支架(ε≤1.4)
8人工線束
圖1-TEM小室(示例)
如果射頻邊界延伸到TEM小室外，連接器面板上的連接器應為同軸射頻連接器。
本試驗方法的頻率上限是TEM小室尺寸的直接函數。尺寸包括組件/模塊的尺寸，也包括布置和射頻濾波器的特性。測量不得在TEM小室共振頻率附近進行。
TEM小室被建議使用在測試頻率范圍為150 KHZ至200 MHZ的汽車電子系統。為了獲得可再現的測試結果，EUT和測試線束應放置在TEM小室中，每次重復測量的位置相同。在本試驗中，TEM小室的隔膜的功能與接收天線類似。
2、測試布置
2.1 來自線束的主要場發射布置
TEM小室應具有一個盡可能靠近多連接器的連接器面板(見圖 2和圖 3)
1 EUT
2低相對介電常數支架(ε≤1.4)
3印刷電路板或線束
4連接器
5同軸連接器
6連接器面板(可選)
7 TEM室壁
8射頻同軸電纜

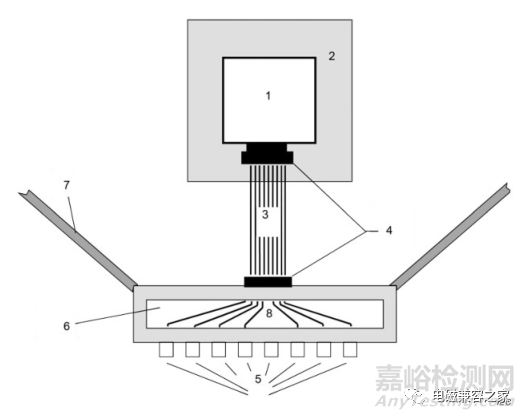

圖 2-TEM小室連接器面板中導線的布置示例
所有通向EUT的導線應通過射頻邊界。射頻邊界要么在TEM室壁上，要么通過射頻同軸電纜(8)和同軸連接器(5)延伸。邊界由射頻濾波器終止，射頻濾波器可以連接在連接器面板(6)內部或直接連接到同軸連接器(5)外部。如果射頻濾波器連接到同軸連接器(5)，則連接器面板中的電纜應為同軸電纜。
1 EUT
2低相對介電常數支架(ε≤1.4)
3印刷電路板(無接地層)或線束，無屏蔽
4連接器
5同軸連接器
6連接器面板(可選)
7 TEM小室壁
8電纜
9 隔板
b是TEM小室高度

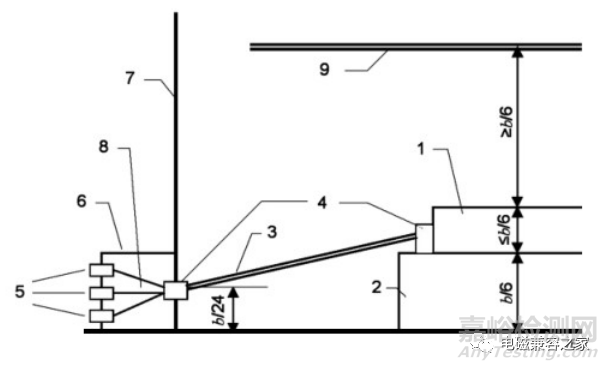

圖3-連接器、引線框架和電介質支架的布置示例
如果射頻邊界延伸到TEM小室外，連接器面板上的連接器應為同軸射頻連接器。
EUT的所有電源和信號引線直接連接到人工線束(例如引線框架)。連接器面板上不需要的插頭應密封，使其射頻緊密。正極電源線的連接應通過人工電源網絡，直接連接到連接器面板。不允許EUT直接接地到TEM室地。應在連接器面板處進行接地。
2.2 EUT的主要場發射布置
測試設置與上述方法類似，不同之處在于EUT的導線經過定位和屏蔽，以最大限度地減少導線的電磁輻射。通過將引線平放在TEM室底部，并將其垂直放置在受試設備上來實現這一點。在TEM小室中使用密封小室和屏蔽接線將進一步減少來自電源和信號導線的電磁輻射。為了進一步減少線路的輻射，可以在導線上使用屏蔽箔膠帶。
2.3電源和人工電源網絡
帶有同軸連接器的人工電源網絡將有助于連接到TEM小室EUT電源連接器
2.4信號/控制線路濾波器
在使用EUT引線同軸連接器的TEM小室測試方法中，每條引線應穿過一個濾波器，該濾波器的阻抗特性類似于下人工電源網絡。
應根據圖 4所示的要求，為預期組件/模塊測試的整個頻率范圍指定濾波器的衰減。衰減應為：從30 MHz到上限截止頻率fc超過40 dB，這取決于預期的測試方法。圖4顯示了所選上限截止頻率fc=400 MHz的測試方法。
注1：如果濾波器特性不適用于EUT輸入或輸出的特殊需要信號(例如高速網絡數據接口)，則可以使用其他低通射頻濾波器配置。濾波器可以在測試計劃中指定。

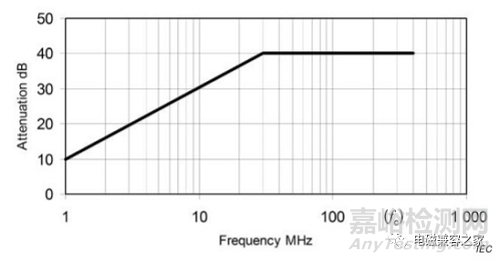

圖.4-信號控制線路濾波器所需最小衰減示例
這種濾波器的衰減可通過雙端口網絡分析儀測量(S21)確定。網絡分析儀的輸入和輸出阻抗應為50歐姆。
測試設置如圖5所示。
注釋2：在50 歐姆系統中測量的等效方法，如測量接收器或帶有內置跟蹤發生器的等效設備，也可用于測量只需測量衰減的幅度。
圖5-濾波器衰減測量設置
4、試驗程序
圖6給出了TEM小室法測試布局的示例。EUT、線束、TEM室壁濾波系統的一般范圍等。表示標準測試條件。任何與標準測試配置的偏差應在測試前進行確認，并記錄在測試報告中。
1測量?jī)x器
2 TEM 小室
3 EUT
4 人工電源網絡
5電源
6 50歐姆終端電阻
7低相對介電常數支持(ε≤1.4)
圖6 : TEM小室法測試裝置示例
受試設備應在允許的工作區域內，由非導電、低相對介電常數材料(ε≤1.4)在TEM室地板上方支撐b/6(見圖 3)。人工線束(例如引線框架)的長度應為(450±45)mm，并如圖 2和圖3所示。人工線束的布線、設計和被測品連接器的總高度構成影響測試結果的電耦合回路和偶極子。受試設備(多極)連接器和人工線束的插頭和觸點之間的所有連接應盡可能短。重復測量應使用相同的人工線束布置、相同的EUT連接器總高度和兩個連接器上相同的引腳分配進行。如果EUT的尺寸和允許的工作區域幾乎相同，則應小心。在這種情況下，應特別注意定義和記錄試驗裝置中的試驗布局。EUT的安裝應使其在車輛中的典型負載和其他條件下運行，以達到最大排放狀態。這些操作條件應在測試計劃中定義，以確保供應商和客戶可以執行相同的操作
注：受驗設備的不同正交方向可能導致測量的電磁能量水平不同
正極電源線應在TEM小室輸入端配備射頻濾波器。應使用人工電源網絡作為該濾波器。人工電源網絡應直接連接到TEM小室并且螺絲鎖緊，以便負極電源線在連接器面板處接地。人工電源網絡的射頻采樣端口應以50歐姆負載端接。
EUT的所有傳感器和執行器導線應連接到外圍接口，該接口模擬車輛中的操作。
該接口應直接連接到BNC面板。濾波器的性能取決于盡量減少TEM室外接線的影響，低通濾波器應在EUT所需信號的頻率范圍內。如果測試計劃中沒有規定其他配置，則濾波器的性能應類似于具有50歐姆阻抗的人工網絡，以消除其長度和布置的影響。如果使用BNC連接器面板，則連接器面板內的布線應盡可能短，通過50歐姆同軸電纜。電纜的屏蔽層(外導體)應在兩端接地。應使用TEM小室的同一射頻端口進行重復測量，另一端口由50 歐姆阻抗終止。
5、組件/模塊輻射干擾限值-TEM小室法
使用的電平等級(作為頻帶的函數)應由車輛制造商和部件供應商商定部件輻射干擾的建議限值。
由于安裝位置、車身結構和線束設計可能會影響無線電干擾與車載無線電的耦合，因此定義了多限值等級。

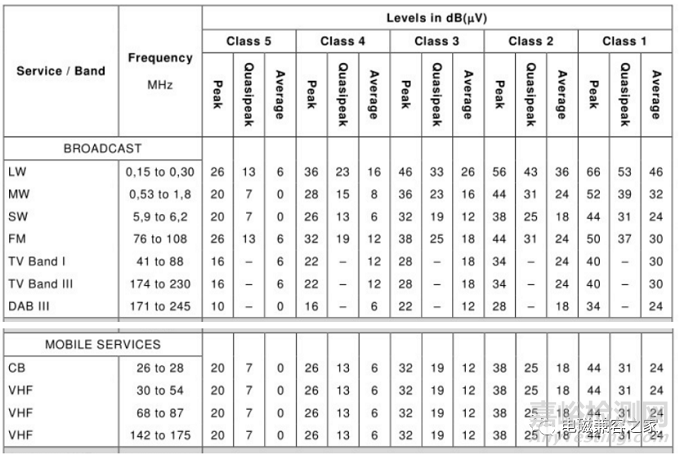

表1 輻射干擾限值-TEM小室法
6、TEM小室設計
TEM小室的尺寸如圖7a和圖7b所示，并在表2中給出;尺寸單位為毫米-不按比例

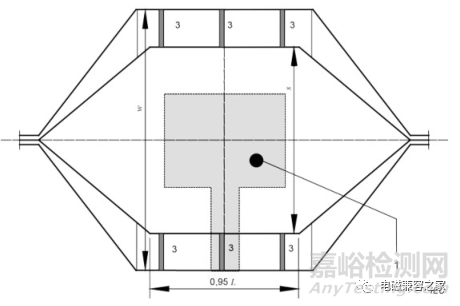

圖7a隔板處的水平剖面圖

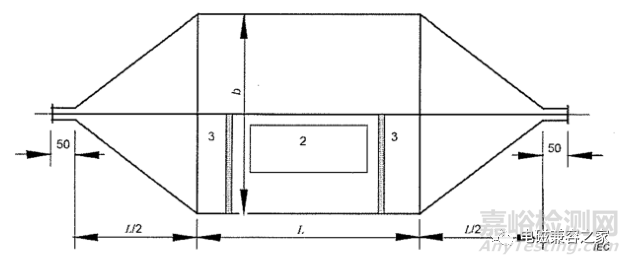

圖7b隔板垂直剖面圖
1允許工作區域：0.33 W，0.60 L
2檢修門
3電介質支架
圖7: TEM小室
表2顯示了構建具有特定上限頻率的TEM小室的尺寸
注：圖中的TEM小室是汽車部件測試的典型小室。對于集成電路測試，即使較小的TEM小室也可用于測試高達或高于1 GHZ的頻率

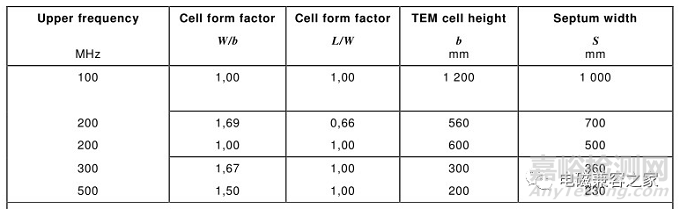

表 2-TEM小室的尺寸
輻射發射TEM小室法相關測試標準：Ø CISPR25
三、組件/模塊的輻射抗擾TEM小室法
1、輻射抗擾儀器設備配置
圖8顯示了TEM小室測試布置的示例。TEM小室在高于建議的頻率上限的區域具有高共振?？梢园惭b一個低通濾波器，在高于TEM小室截止頻率1.5倍的頻率下衰減至少60 db(例如，200 MHz TEM小室：對于高于300 MHZ的頻率，衰減為60 db)，以避免共振。
1信號發生器
2寬帶放大器
3低通濾波器(可選)
4雙定向耦合器(最小30 dB去耦比)
5射頻功率計
6外圍設備
7被測物
8電介質支持
9低通濾波器/連接器面板
10耦合器
11高功率負載(50歐姆)
12 控制器
13 TEM 小室
a正向(前向功率)
b反向 (反射功率)
c輸出功率

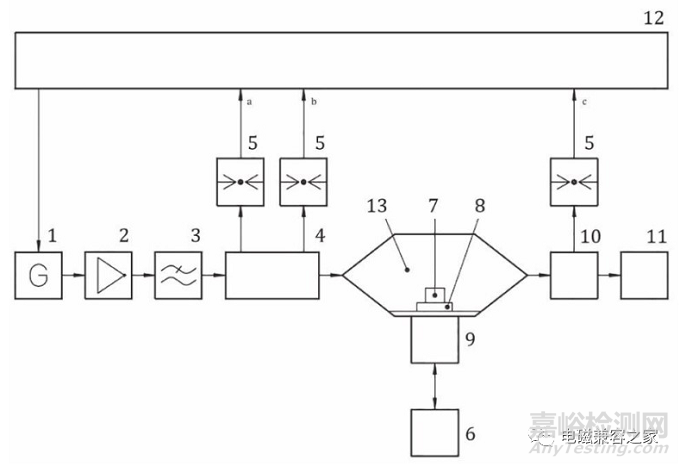

圖8-TEM小室輻射抗擾配置示例
2 、輻射抗擾TEM小室測試方法
在測試場強應用于DUT和線束之前，應先使用空TEM小室在所有測試頻率下進行測試場強校準。這將確定DUT測試期間使用的測試正向功率水平正向。在測量過程中，應始終關閉TEM室的門。應屏蔽未使用的連接器，使其在每個測試頻率下不會發射帶有連續射頻信號的輻射。使用公式(1)計算實現測試電場強度所需的凈功率;應用給定的正向功率(見圖2)，記錄反射功率并計算相應的凈功率，并將該測試正向功率水平記錄為正向，測試場強調整正向功率水平，直到凈功率獲得
E是電場值，單位為伏特/米;
Z是TEM小室的特性阻抗，單位為歐姆(通常為50歐姆)。
Pnet是凈輸入功率(Pnet=P前向-P反向)，單位為瓦特;
d是地板和TEM室隔板之間的距離，單位為米
在空TEM室場校準期間(在要求的測試場強下)建立的測試正向功率水平將是DUT測試期間使用的調平參數。在DUT測試期間，達到測試場強水平所需的測試功率應保持在正向(測試)0/+1 dB。
3、功能性能狀態分類(FPSC)
本文給出了測試嚴重性級別的示例，應根據ISO 11452-1 測試嚴重性級別分類中所述的功能性能狀態分類(FPSC)原則使用。建議的最低和最高嚴重性級別如下表3所示。

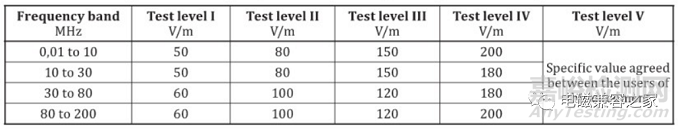

表3-測試嚴重性級別示例(內場)
4 、輻射抗擾TEM小室法相關測試標準
Ø ISO 11452-3
Ø SAE J1113-24
Ø IEC 61000-4-20
