【導讀】工業、汽車與個人計算應用中的電子系統愈發密集且互相連接。為了改善這類系統的尺寸和功能，因此在封裝各種不同電路時皆采取近封裝距離。有鑒于前述限制，降低電磁干擾(EMI)影響也逐漸成為重要的系統設計考慮。

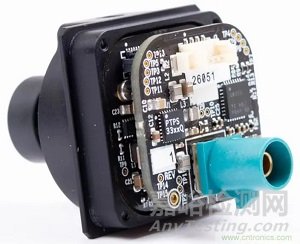

圖1所示的車用攝影機模塊就是這類多功能系統其中一個范例，該模塊內的兩百萬像素成像組件、4Gbps的串聯器及四通道電源管理IC(PMIC)皆以近距離封裝在一起。如此會使復雜度和密度隨之提升并帶來副作用，也就是使成像組件與信號處理組件緊鄰PMIC，而PMIC帶有高電流與電壓。除非在設計期間能夠小心留意，否則前述的配置方式勢必會導致一系列電路對敏感組件的功能造成EMI。
圖1：車用攝影機模塊

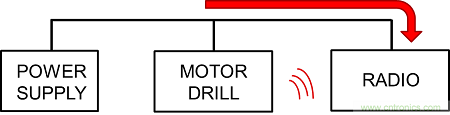

EMI可能會以兩種方式顯現。例如連接相同電源供應器的無線電和電機鉆就是一例，如圖2所示。在本例中，敏感無線電系統的運作會透過傳導方式受到電機影響，因?yàn)檫@兩者共享相同的電源插座。電機也會透過電磁輻射對無線電的功能造成影響，因?yàn)榍笆鲭姶泡椛鋾高^空氣耦合，并受到無線電天線接收。
終端設備制造商整合不同來源的組件時，唯一能確保干擾電路和敏感電路可和平共存并正確運作的方法，就是建立一套共享規則，針對干擾電路設定干擾程度的限制，且敏感電路必須能夠處理該程度的干擾。
圖2：透過傳導和電磁方式造成的EMI。
共享EMI標準

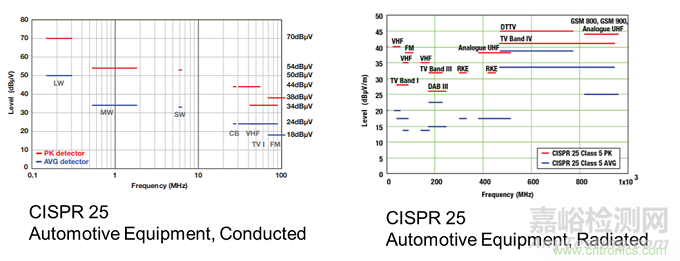

用于限制干擾的規定采用業界標準規格建立，例如適用汽車產業的國際無線電干擾特別委員會(CISPR) 25，以及適用多媒體設備的CISPR 32。CISPR標準是EMI設計的重要關鍵，因其可決定任何EMI降低技術的目標性能。CISPR標準可根據干擾模式分類為傳導式限制和輻射式限制，如圖3所示。圖3圖表中的長條代表最大的傳導式和輻射式排放限制，這是使用標準EMI測量設備進行測量時，受測設備所能容許的上限。
圖3：傳導式和輻射式EMI的一般標準
EMI的成因
若要建立兼容于EMI標準的系統，需要清楚了解EMI的主要成因?，F(xiàn)代電子系統中，最常見的電路之一就是硬式切換電源供應器(SMPS)，可在多數應用中透過線性穩壓器大幅提升效率。但這樣的效率必須付出代價，因在SMPS中切換功率場效應晶體管，會使其成為主要EMI來源。

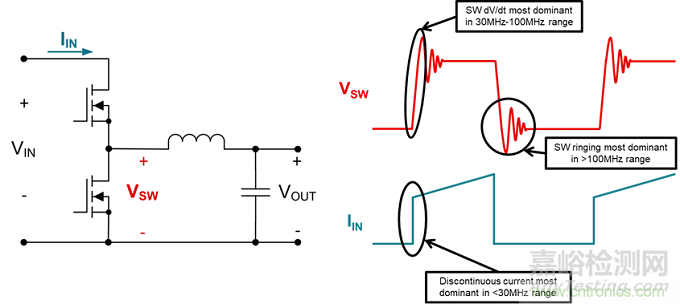

如圖4所示，在SMPS中進行切換的本質，會導致產生非連續輸入電流、在切換節點的高邊緣速率，以及電源回路中因寄生電感而在切換邊緣產生的其他振鈴。非連續電流會影響< 30MHz頻段的EMI，而在切換節點的高邊緣速率以及振鈴則會影響30~100MHz頻段的EMI，以及> 100MHz頻段的EMI。
圖4：SMPS運作期間的主要EMI來源
降低EMI的傳統和進階技術
在傳統設計中，主要使用兩種方法降低切換轉換器產生的EMI，而兩種方法都會造成相關的損失。為了處理低頻率(< 30MHz)排放并符合適用標準，會在切換轉換器的輸入處放置大型被動濾波器，造成解決方案更為昂貴、功率密度更低。
而一般降低高頻率排放的方式，則是透過有效的柵極驅動器設計來降低切換邊緣速率。雖然這么做有助降低> 30MHz頻段的EMI，但是降低的邊緣速率會導致切換損失增加，進而使解決方案的效率降低。換句話說，為了實現低EMI的解決方案，注定需在功率密度和效率上做出取舍。

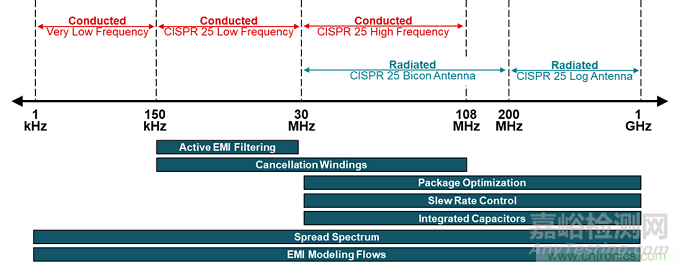

為了免除取舍的需要并且一并獲得高功率密度、高效率，以及低EMI的優勢，TI在設計LM25149-Q1、LM5156-Q1和LM62440-Q1等切換轉換器和控制器時，加入了多種技術，如圖5所示。前述技術包含展頻、主動EMI濾波、抵銷線圈、封裝創新、整合式輸入旁路電容及真實電壓轉換率控制方法等，且這些技術都經過設計，針對所需的特定頻段量身打造。
圖5：TI的功率轉換器和控制器為了大幅降低EMI而采用的技術
結論
設計低EMI可顯著縮短開發周期時間，并可減少機板面積和解決方案成本。TI提供多種可降低EMI的功能與技術。以TI經過EMI優化的電源管理產品來運用不同技術組合，可確保使用TI組件的設計通過業界標準而無需過多重做。
隨著時代的發展，越來越多的電子、電氣設備或系統產品都需要進行檢驗檢測，其中EMC測試是必備的檢驗檢測指標之一。但EMC測試項目費用較貴，EMC實驗室造價昂貴，絕大部分測量設備又需要采用進口設備，導致很少檢驗檢測機構有能力建造EMC實驗室。產品的EMC性能是設計階段賦予的，一般電子產品設計時如果不考慮EMC因素，就會很容易導致EMC測試失敗，以致不能通過相關EMC法規的測試或認證。例如，產品設計研發工程師們根據需求，設計出效果良好的濾波電路，置入產品I/O(輸入/輸出）接口的前級，可使因傳導而進入系統的干擾噪聲消除在電路系統的入口處；設計出隔離電路（如變壓器隔離和光電隔離等）解決通過電源線、信號線和地線進入電路的傳導干擾，同時阻止因公共阻抗、長線傳輸而引起的干擾；設計出能量吸收回路，從而減少電路、器件吸收的噪聲能量；通過選擇元器件和合理安排的電路系統，使干擾的影響減少。
EMC技能:整改小技巧
1、150kHz-1MHz，以差模為主，1MHz-5MHz，差模和共模共同起作用，5MHz 以后基本上是共模。差模干擾的分容性藕合和感性藕合。一般1MHz以上的干擾是共模，低頻段是差摸干擾。用一個電阻串個電容后再并到Y(jié)電容的引腳上，用示波器測電阻兩引腳的電壓可以估測共模干擾。
2、保險過后加差模電感或電阻。
3、小功率電源可采用PI型濾波器處理(建議靠近變壓器的電解電容可選用較大些)。
4、前端的π型EMI零件中差模電感只負責低頻EMI，體積別選太大(DR8太大，能用電阻型式或DR6更好)否則幅射不好過，必要時可串磁珠，因?yàn)楦哳l會直接飛到前端不會跟著線走。5、傳導冷機時在0.15MHz-1MHz超標，熱機時就有7dB余量。主要原因是初級BULk電容DF值過大造成的，冷機時ESR比較大，熱機時ESR比較小，開關電流在ESR上形成開關電壓，它會壓在一個電流LN線間流動，這就是差模干擾。解決辦法是用ESR低的電解電容或者在兩個電解電容之間加一個差模電感。
6、測試150kHz總超標的解決方案：加大X電容看一下能不能下來，如果下來了說明是差模干擾。如果沒有太大作用那么是共模干擾，或者把電源線在一個大磁環上繞幾圈， 下來了說明是共模干擾。如果干擾曲線后面很好，就減小Y電容，看一下布板是否有問題，或者就在前面加磁環。
7、可以加大PFC輸入部分的單繞組電感的電感量。
8、PWM線路中的元件將主頻調到60kHz左右。
9、用一塊銅皮緊貼在變壓器磁芯上。
10、共模電感的兩邊感量不對稱，有一邊匝數少一匝也可引起傳導150kHz-3MHz超標。11、一般傳導的產生有兩個主要的點：200kHz和20MHz左右，這幾個點也體現了電路的性能;200kHz左右主要是漏感產生的尖刺;20MHz左右主要是電路開關的噪聲。處理不好變壓器會增加大量的輻射，加屏蔽都沒用，輻射過不了。
12、將輸入BUCk電容改為低內阻的電容。
13、對于無Y-CAP電源，繞制變壓器時先繞初級，再繞輔助繞組并將輔助繞組密繞靠一邊，后繞次級。
14、將共模電感上并聯一個幾k到幾十k電阻。
15、將共模電感用銅箔屏蔽后接到大電容的地。
16、在PCB設計時應將共模電感和變壓器隔開一點以免互相干擾。
17、保險套磁珠。
18、三線輸入的將兩根進線接地的Y電容容量從2.2nF減小到471。
19、對于有兩級濾波的可將后級0.22uFX電容去掉(有時前后X電容會引起震蕩) 。
20、對于π型濾波電路有一個BUCk電容躺倒放在PCB上且靠近變壓器此電容對傳導150kHz-2MHz的L通道有干擾，改良方法是將此電容用銅泊包起來屏蔽接到地，或者用一塊小的PCB將此電容與變壓器和PCB隔開?；蛘邔⒋穗娙萘⑵饋恚?也可以用一個小電容代替。
21、對于π型濾波電路有一個BUCk電容躺倒放在PCB上且靠近變壓器此電容對傳導150kHz-2MHz的L通道有干擾，改良方法是將此電容用一個1uF/400V或者說0.1uF/400V電容代替， 將另外一個電容加大。
22、將共模電感前加一個小的幾百uH差模電感。
23、將開關管和散熱器用一段銅箔包繞起來，并且銅箔兩端短接在一起，再用一根銅線連接到地。
24、將共模電感用一塊銅皮包起來再連接到地。
25、將開關管用金屬套起來連接到地。
26、加大X2電容只能解決150kHz左右的頻段，不能解決20MHz以上的頻段，只有在電源輸入加以一級鎳鋅鐵氧體黑色磁環，電感量約50uH-1mH。
27、在輸入端加大X電容。
28、加大輸入端共模電感。
29、將輔助繞組供電二極管反接到地。
30、將輔助繞組供電濾波電容改用瘦長型電解電容或者加大容量。
31、加大輸入端濾波電容。
32、150kHz-300kHz和20MHz-30MHz這兩處傳導都不過，可在共模電路前加一個差模電路。也可以看看接地是否有問題，該接地的地方一定要加強接牢，主板上的地線一定要理順，不同的地線之間走線一定要順暢不要互相交錯的。
33、在整流橋上并電容，當考慮共模成分時，應該鄰角并電容，當考慮差模成分時，應該對角并電容。
34、加大輸入端差模電感。
產品電磁兼容騷擾源有：
1、設備開關電源的開關回路：騷擾源主頻幾十kHz到百余kHz，高次諧波可延伸到數十MHz。
2、設備直流電源的整流回路：工頻線性電源工頻整流噪聲頻率上限可延伸到數百kHz；開關電源高頻整流噪聲頻率上限可延伸到數十MHz。
3、電動設備直流電機的電刷噪聲：噪聲頻率上限可延伸到數百M(fèi)Hz。
4、電動設備交流電機的運行噪聲：高次諧波可延伸到數十MHz。
5、變頻調速電路的騷擾發射：開關調速回路騷擾源頻率從幾十kHz到幾十MHz。
6、設備運行狀態切換的開關噪聲：由機械或電子開關動作產生的噪聲頻率上限可延伸到數百M(fèi)Hz。
7、智能控制設備的晶振及數字電路電磁騷擾：騷擾源主頻幾十kHz到幾十MHz，高次諧波可延伸到數百M(fèi)Hz。
8、微波設備的微波泄漏：騷擾源主頻數GHz。
9、電磁感應加熱設備的電磁騷擾發射：騷擾源主頻幾十kHz，高次諧波可延伸到數十MHz。
10電視電聲接收設備的高頻調諧回路的本振及其諧波：騷擾源主頻數十MHz到數百M(fèi)Hz，高次諧波可延伸到數GHz。
11、信息技術設備及各類自動控制設備的數字處理電路：騷擾源主頻數十MHz到數百M(fèi)Hz（經內部倍頻主頻可達數GHz），高次諧波可延伸到十幾GHz。
