與人體皮膚具有類似的機械柔順性的電子皮膚( e-skins )被認為是人機交互和可穿戴設備的理想電子設備。為了充分模擬人體皮膚，電子皮膚應具有可靠的機械性能，能夠抵抗熱、冷、干燥和細菌等外部環境因素，同時感知多種外部刺激，如溫度、濕度和應變。但傳統的導電水凝膠由于其較差的機械性能，低溫下保濕性差和容易凍結等缺點限制了其在電子皮膚中的應用?；谔烊唤Y(jié)構單元構建的水凝膠電子皮膚已經成為一類有前途的功能材料，因?yàn)樗鼈兙哂懈叨鹊纳锵嗳菪院捅菊鞯墓δ芴匦?。盡管如此，對這些天然生物分子進行改性常見的制備方法具有潛在的環境和生物風險，為大規模生產及其后續應用帶來了重大阻礙。因此開發一種具有高性能的機械柔韌性、導電性和環境適應性新型的水凝膠電子皮膚具有迫切的需求。

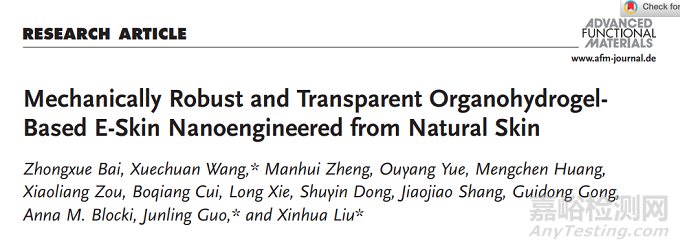

基于此，陜西科技大學王學川、劉新華/四川大學郭俊凌團隊通過在甘油/水二元溶劑中整合甜菜堿、銀納米顆粒和氯化鈉，制備了一種透明、機械強度高、環境穩定、用途廣泛的天然皮膚衍生有機水凝膠(NSD-Gel)（圖1）。該透明NSD-Gel e-skin具有優異的拉伸強度(7.33 MPa )、抗穿刺、保濕、自再生和抗菌性能。此外，NSD Gel e-skin具有優異的耐寒/耐熱和刺激響應特性。該論文以“Mechanically Robust and Transparent Organohydrogel Based E-Skin Nanoengineered from Natural Skin”為題發表在Advanced Functional Materials上。

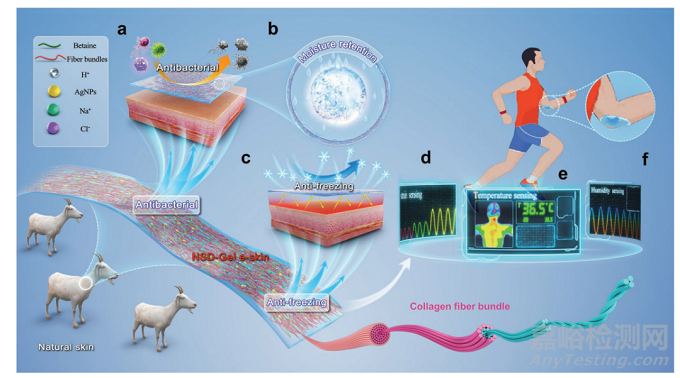

圖1 NSD-Gel e-skin

NSD-Gel e-skin的制備和性質

作為NSD-Gel e-skin骨架和甜菜堿載體，膠原纖維束及其分支結構具有豐富的結合位點，從而賦予水凝膠較強的機械強度。此外，纖維結構、甜菜堿和Gly的基團之間發生氫鍵和靜電相互作用，顯著提高了NSD-Gel e-skin的綜合性能（圖2）。

NSD-Gel e-skin具有優異的柔韌性和可變形性（圖3），并且展現出優異的拉伸強度( 7.33 MPa )。值得注意的是，NSD – Gel的楊氏模量分別為1.20 MPa，與天然皮膚( 0.5 ~ 1.95 MPa)完全匹配。這些結果可能是由于Gly可以有效地減少膠原纖維束之間的連接和纏結，而甜菜堿和NaCl則最小化了e-skin對Gly的吸收，從而增強了纖維束之間的相互作用。此外作者評估了NSD-Gel e-skin對大腸桿菌(大腸桿菌,革蘭氏陰性)和金黃色葡萄球菌(金黃色葡萄球菌,革蘭氏陽性)的抗菌效果(圖3j )。結果表明NSD-Gel e-skin均表現出明顯的抗菌圈(第4天大腸桿菌為2.84 ± 0.21 cm ,金黃色葡萄球菌為2.51 ± 0.18 cm)，這歸因于甜菜堿和AgNPs之間的協同作用。此外，得益于甜菜堿和Gly之間的協同作用，即使在7天后 NSD-Gel e-skin仍然保留了其初始重量的89.8 %，并且維持了其優秀的機械性能，表明其具有較好的再生潛力。此外，NSD-Gel e-skin在較低的濕度和較高的溫度下也表現出良好的保濕性，突出了其廣泛的應用潛力。

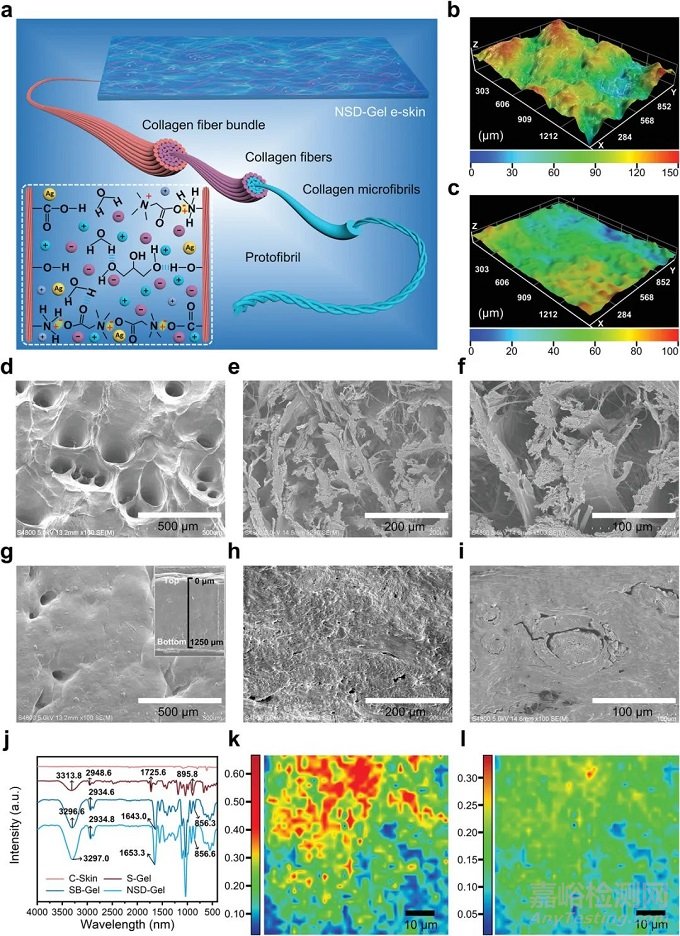

圖2 NSD-Gel e-skin的結構

NSD-Gel e-skin的耐溫性能和耐濕性

作者進一步探究了該材料在不同溫度和濕度條件下的機械穩定性和傳感性能。由于溶劑中的Gly有效地防止了低溫下冰晶的形成并保留了電荷通路，這歸因于水和Gly之間豐富的氫鍵作用(圖4a)，因此賦予了NSD-Gel e-skin在低溫下的優異的導電性。而使用Gly /水溶液( Gly體積50.0 ~ 87.5 %)制備的有機水凝膠即使在-20 °C以下也能保持其基本狀態，展示出色的抗凍能力。除了機械柔韌性，導電性是NSD-Gel e-skin在不同溫度下應用的另一個關鍵性能。NSD-Gel e-skin的電導率可以通過厚度有效地確定，厚度直接影響離子傳輸路徑和效率。值得注意的是，溫度越高，膠原纖維的節段運動越大，離子運輸越快，表現為阻抗減小，電導率增大。對NSD-Gel e-skin的長期電穩定性分析發現，其在-20 °C下暴露7天后仍能保持相對穩定的導電性。

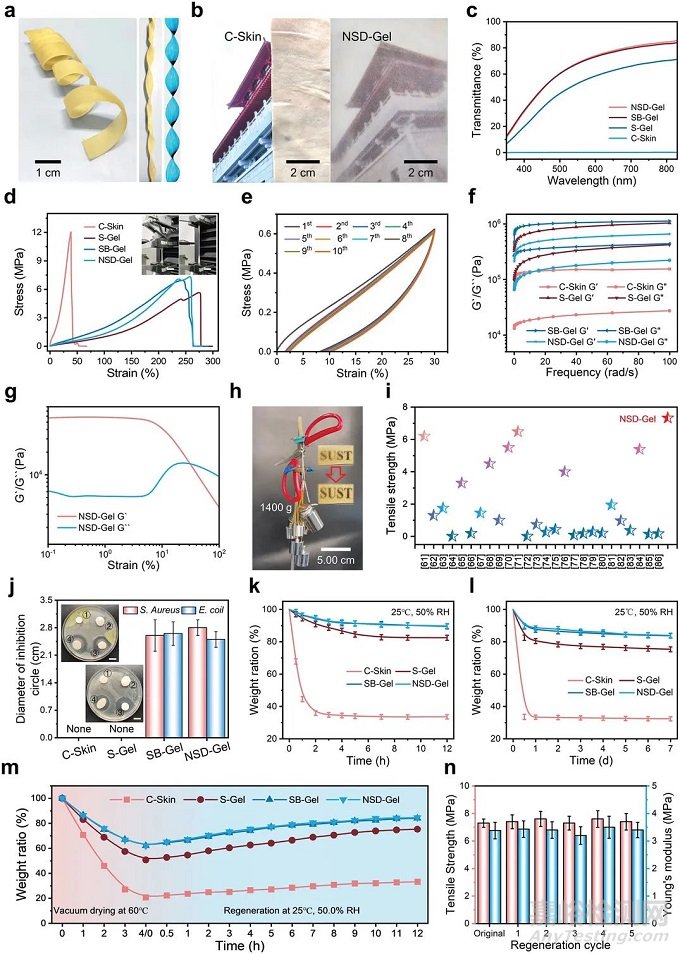

圖3 NSD-Gel e-skin的機械以及抗菌性能

e-skin對濕度的敏感性主要?dú)w因于水分子與有機水凝膠中高度豐富的親水基團之間形成的氫鍵，包括OH、COOH和NH2 (圖4j )。高RH增加了物理吸附的水的量，這種"自由水"具有靈活的運輸能力，可以促進離子傳輸。然而，當RH降低時，"自由水"很容易離開凝膠網絡。在這種情況下，水凝膠中的甘氨酸和甜菜堿將水鎖在其中，從而保證了NSD-Gel e-skin失去過多水分時的保濕性。

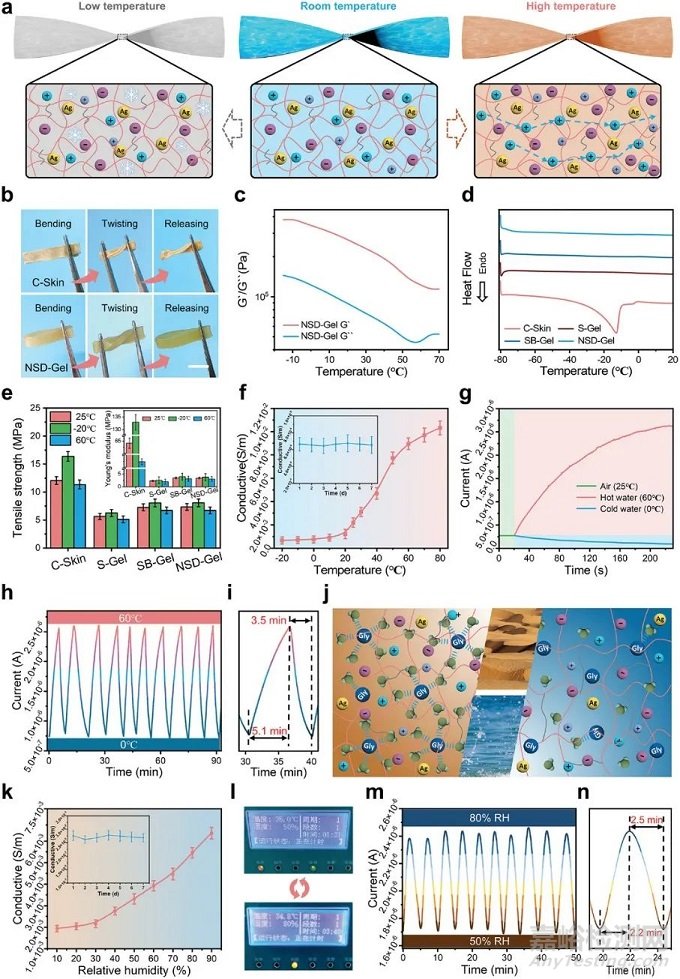

圖 4 NSD-Gel e-skin的耐濕以及耐溫性能

NSD-Gel e-skin的應用

在實際應用中，NSD-Gel e-skin的耐久性仍然是其廣泛應用的主要挑戰。在彎曲1000次后，電子皮膚的相對電阻變化幾乎沒有波動，證實了其突出的耐久性(圖5j)。此外，通過考察0-5、500-505和995-1000的5個循環，相對電阻變化穩定在≈87.0 %，表明其具有較高的穩定性。由于低溫限制了導電離子的傳輸，不同形變水凝膠的相對電阻變化在- 20 °C時均小于初始值，而在多個循環過程中仍表現出規律的傳感信號，表明NSD-Gel e-skin能夠維持低溫條件下的性能穩定性(圖5k)。

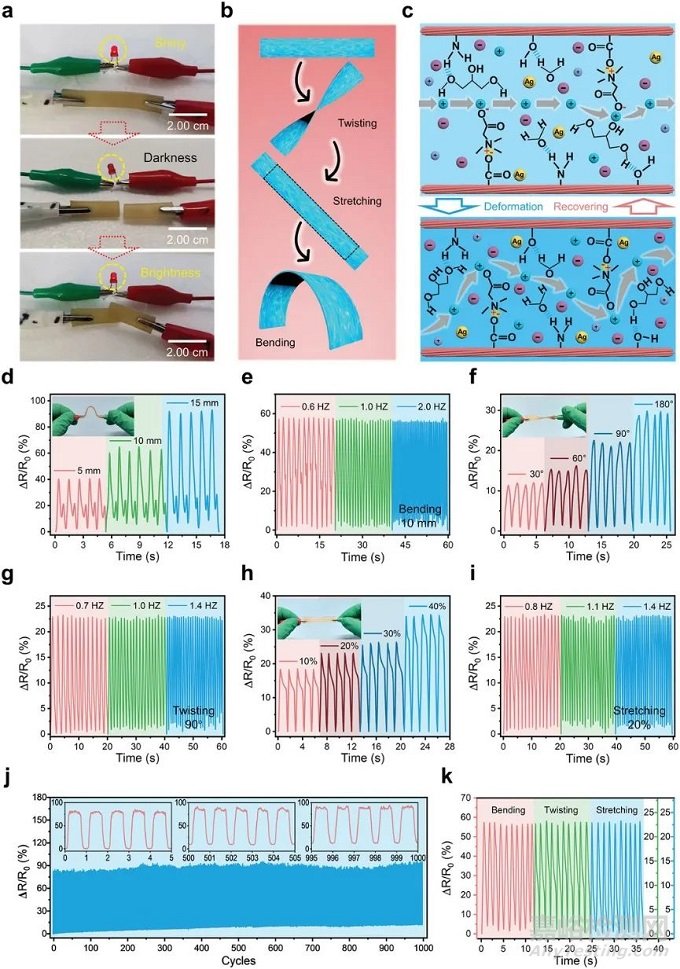

圖5 NSD-Gel e-skin的壓力測試

基于以上特點，作者將NSD-Gel e-skin作為運動傳感器用于人體生理信號檢測，NSD-Gel e–skin展現出優異的響應性(圖6)。通過觀察人體不同部位的運動傳感監測數據表明，在不同形變下獲得的多種信號具有一致性、可靠性和可重復性

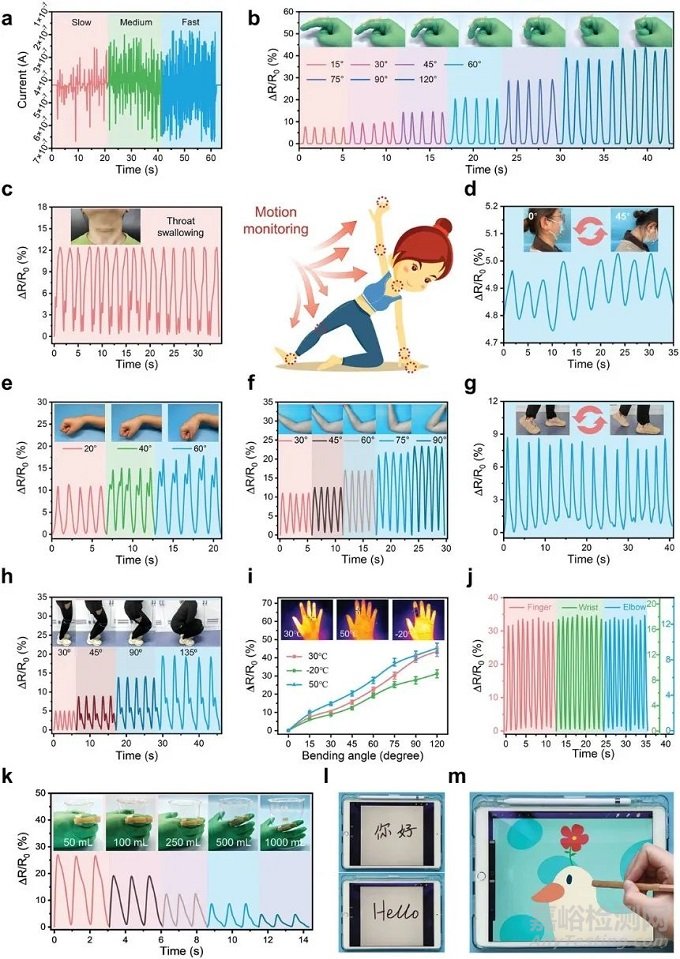

圖6 NSD-Gel e-skin的實時動作捕捉應用

最后，作者研究了制備出的e-skin的生物相容性，表明該材料具有較好的抗菌性能和生物相容性，此外表明NSD-Gel e-skin可以像RGD肽一樣促進細胞增殖，并且優于胺功能化的細胞粘附表面。NSD-Gel e-skin由于其按需的抗熱和抗凍能力，以及其溫度傳感優勢，被用作理想的可穿戴設備，以保護惡劣環境下的大鼠皮膚(圖7d )。通過小鼠凍傷測試表明NSD-Gel e-skin或在凍傷或燒傷期間大鼠背部皮膚的局部溫度(圖7e-h )；表明NSD-Gel e-skin具有堪比商業防護材料( CPM )的預期保護作用。

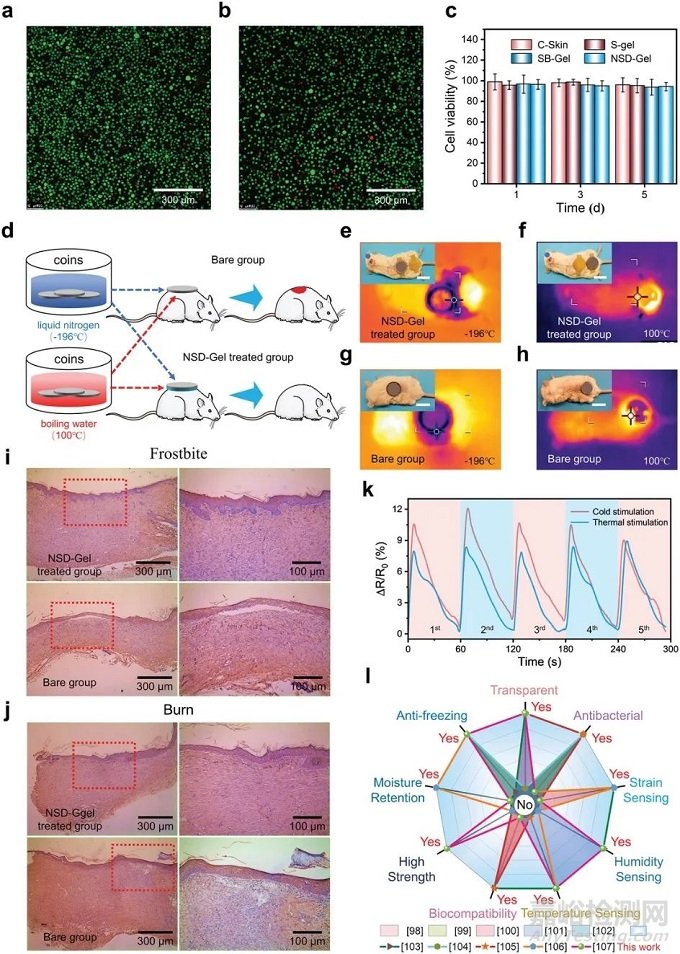

圖7 NSD-Gel e-skin的抗凍保護性能

總結：NSD-Gel e-skin集多種生物功能和智能傳感性能于一體，包括透明度、拉伸強度、保濕性、抗菌性、抗凍性、生物相容性、溫度傳感、濕度傳感、應變傳感等。因此NSD - Gel e – skin在可穿戴電子、人機交互等領域具有巨大的應用潛力。
