1、研究背景
許多晶體材料由于其光學、電學、熱學、機械和/或磁學特性而被廣泛用于各種應用中。具有特殊性能的材料的開發繼續引起人們的極大興趣。創新的合成路線正在被開發出來，但產品往往形成為多晶體材料，其晶體太小或太復雜，無法用常規的X射線衍射方法來研究。在設計新型材料的早期階段，對能夠可靠地解開相組成和原子結構的新技術有很大需求。這些對于合理化合成、評估性能和指導材料的新的有前途的應用設計是至關重要的。此外，最近應用高通量合成技術進行材料篩選的趨勢可以在短時間內獲得大量的多晶產品。高通量合成的典型工作流程需要快速和可靠的相分析，但對于多晶材料來說，這仍然是一個重大挑戰。
自從一個多世紀前首次發現以來，X射線衍射在相分析和結構測定方面已經得到了很好的證實。單晶X射線衍射（SCXRD）是獲得大單晶（對實驗室儀器來說大于約5×5×5 μm3）精確晶體結構的標準技術。將這種基于大單晶的技術應用于多晶材料的相分析是具有挑戰性的，因為小晶體尺寸和不同相的混合物。另外，粉末X射線衍射（PXRD）是常規使用的，但有幾個主要限制。在PXRD圖案中，具有相同或相似d間距的反射重疊，使得通過PXRD識別多晶體材料的相和結構變得困難和耗時，有時甚至不可能。當多晶產品包含（1）多相，（2）超低含量（<1%）的相，（3）具有類似單元格參數的相和/或（4）具有大單元格或低對稱性的結構，導致PXRD圖案中出現更多的峰和峰重疊時，就會出現挑戰。因此，一些有趣的晶體材料可能很容易被忽視或丟棄。
另一方面，電子與物質的相互作用要比X射線強104倍，因此可以從尺寸低至50 nm的晶體中獲得有用的單晶電子衍射數據。三維電子衍射（3D ED）類似于SCXRD，它的優點是可以研究納米和微米尺度的晶體。在過去的十年中，三維電子衍射的快速發展使研究人員發現了三維電子衍射在多晶材料的相位識別和結構確定方面的優勢，這些材料的研究對SCXRD/PXRD來說太具有挑戰性。在三維電子衍射中，電子衍射數據是從一個任意方向的單晶上收集的，同時晶體圍繞一個軸旋轉，可以是連續旋轉，也可以是結合前移或光束傾斜的逐步旋轉。然而，為收集三維ED數據而搜索晶體仍然主要是一項手動和耗時的工作。選擇晶體進行數據收集可能會受到人為偏見的影響，因此可能會遺漏一些相位。盡管在一個電子顯微鏡網格上通常有超過數千個晶體，但在一個典型的電子顯微鏡會議期間（例如4 h），只能測量少數幾個晶體。最近，Smeets等人開發了一種串行電子衍射（SerialED）方法，將快照數據收集策略應用于三維電子衍射，用于多晶材料的結構測定和相分析。隨后，Bücker等人展示了SerialED在蛋白質納米結晶學中的優勢。
SerialED的全自動化協議消除了晶體搜索和數據收集中的人為干預?；赟erialED協議，Wang等人開發了高通量的SerialRED方法，該方法可以自動篩選晶體并收集一個產品中數百個晶體的三維ED數據。它將相位分析和結構測定結合在一個技術中。結合層次聚類分析（HCA），SerialRED能夠?qū)哂卸嘞嗪图{米及亞微米大小晶體的產品進行客觀、高通量的相分析和結構測定（圖1）。這使得SerialRED成為高通量合成篩選的理想技術，促進了新型多晶材料的開發。
2、研究成果
沸石是一類典型的亞穩態多晶微孔材料，被廣泛地應用于工業。它們通常自然形成為具有復雜結構的亞微米大小的晶體，并經常被合成為多相。這使得相鑒定和結構分析具有挑戰性。在這項工作中，上?？萍即髮W的李剛研究員團隊通過沸石材料探索中的一個真實例子，展示了SerialRED在沸石合成產品高通量相識別中的應用（圖1）。他們將多個四面體配位框架T原子（T=Si、Ge、Al或B）和一個簡單的有機結構導向劑（OSDA）結合起來，合成各種沸石材料。在合成過程中，Si/Ge的摩爾比從5到15不等，伴隨著（Si+Ge）/TIII（TIII=Al或B）的摩爾比從5到100不等，來篩選沸石材料。通過改變合成批次中不同類型的T原子的比例，得到了大量的產品，其中許多是相混合物。所得產品的相組成最初通過PXRD進行了表征。然后通過高通量相識別，用SerialRED對PXRD或傳統的三維ED無法識別的產品進行調查。這里他們選擇了在沸石探索過程中獲得的最復雜的樣品（產品A：Si/Ge = 10, (Si + Ge)/Al = 15）來證明SerialRED在復雜多晶產品相分析中的能力。通過結合SerialRED和HCA，他們確定了樣品中的五個沸石相。在這五個沸石相中，有兩個具有超低的含量，不能被PXRD檢測到，還有兩個具有相同的晶體形態和相似的單元格參數。他們用另一個樣品（產品B：Si/Ge = 5, (Si + Ge)/Al = 12.5）來證明有可能識別具有相似晶體形態和單元格參數的相，并證明使用SerialRED進行定量相分析的潛力。這些顯示了SerialRED在以高通量的方式快速獲得可靠的相信息方面的優勢，而傳統的方法在這方面是不足的。通過SerialRED識別的相信息，不同框架T原子的作用被披露出來，這為沸石材料的合理合成提供了更多的機會。他們還表明，所提出的方法對大規模合成大孔和超大孔沸石材料的工業應用很有希望。相關研究工作以“High-throughput phase elucidation of polycrystalline materials using serial rotation electron diffraction”為題發表在國際頂級期刊《Nature Chemistry》上。
3、圖文速遞

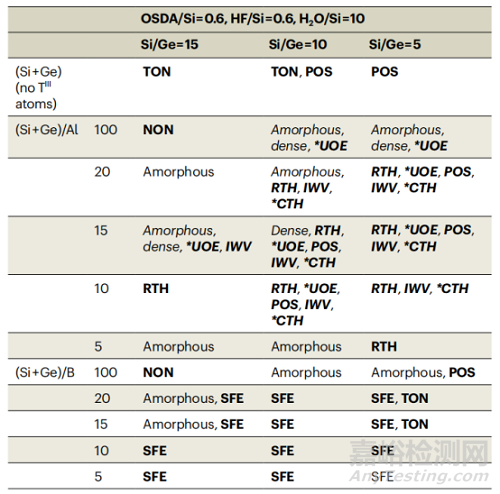

表1. 所研究樣品的合成參數和相應相
在表1中，研究者顯示了由多個框架T原子（[Si, Ge, Al]或[Si, Ge, B]）和填充孔隙的OSDA（4-二甲基氨基吡啶，DMAP）合成的多相材料中沸石相的合成和后續鑒定。OSDA以前曾用于合成具有SFO、POS和*UOE類型框架的沸石（三個大寫的粗體字母是沸石的框架類型代碼；星號表示框架是無序的）。研究表明，框架T原子的組合指導了特定結構構建單元的形成。其中，硅和鍺（[Si, Ge]）大多結合在一起，合成大孔或超大孔的沸石，這些沸石通常是不穩定的，缺乏活性點。在[Si, Ge]系統中加入鋁或硼通常會引發結構構建單元多樣性的增加（圖1），引入活性位點并導致熱穩定性更高的大孔或特大孔沸石。通過將Si/Ge摩爾比從5到15，（Si+Ge）/TIII（TIII=Al或B）摩爾比從5到100進行調整，大多數合成批次產生了結晶產品，包括五個純相和一系列雙相或多相的混合物（表1）。在[Si, Ge]系統（（Si + Ge）/TIII = ∞）中，得到了兩種框架類型，TON（1D，10環）和POS（3D，12 × 11 × 11環）（表1）。隨著硼逐漸引入[Si, Ge]體系，得到了NON（0D）和SFE（1D，12環）兩種框架類型（表1），而鋁引入[Si, Ge]體系則引發了NON和RTH（2D，8×8環）以及一系列多相產品的形成。

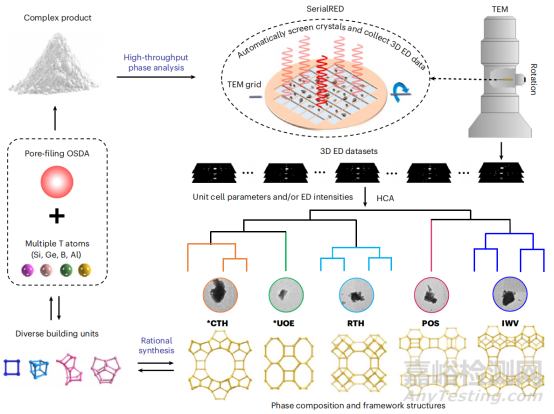

圖1. 通過使用SerialRED進行高通量相識別來探索復雜的多晶沸石產品
設計了一個由多個框架T原子（[Si, Ge, Al]或[Si, Ge, B]）和一個簡單OSDA組成的復雜合成系統來合成沸石。不同的框架T原子預計會引發各種不同的構建單元的形成，并導致各種框架結構，而OSDA主要起到填充孔隙的作用。在每一種情況下，產品都是作為復雜的多晶體粉末獲得的，然后用SerialRED研究其相組成。SerialRED在TEM網格上自動篩選數百個晶體，并收集每個晶體的三維ED數據集。從大量晶體的三維ED數據集中獲得的晶胞參數被聚類，并通過HCA分配給每個沸石相（*CTH，*UOE等等），其中晶胞參數之間的歐幾里得距離被作為一個指標。然后根據每個沸石相的三維ED數據集的衍射強度的相關性進一步聚類。同一集群內的數據集被合并并用于結構測定。詳細的相和結構信息使他們能夠了解框架T原子、構建單元和框架結構之間的相關性，這使得沸石材料的合理發展成為可能。

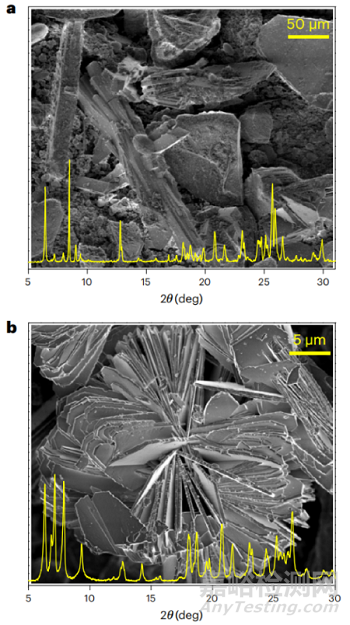

圖2. PXRD圖案和SEM圖像
通過PXRD與掃描電子顯微鏡（SEM）的結合，確定了這些純產物的相，以及大多數在單元格或形態上有較大差異的雙相產物的相（補充圖1和2）。然而，對于一些雙相產品（具有類似的單元格或形態）和大多數多相產品，只有部分相信息可以通過PXRD識別（如表1中的斜體字所示）。圖2a顯示了一個具有混合相的典型復雜產品（表示為產品A）的PXRD圖案和SEM圖像。在產品A中，只有一個重要的RTH（針狀）成分被PXRD所識別（補充圖4a）。SEM顯示存在針狀和板狀形態的晶體（圖2a和補充圖3）。因此，最初認為產品A包含兩個相，即針狀的RTH相和一個具有板狀形態的未知相。采用兩步加熱方案（110℃ 1天，然后170℃ 5天），以促進板狀晶體的結晶，避免RTH的形成（方法中的沸石材料的合成）。SEM顯示，得到的材料（記為產品B）含有均勻的板狀晶體（圖2b和補充圖5），因此產品B最初被視為純相。然而，盡管它的結晶度很高（補充圖7），但研究者無法使用TOPAS v.6中實現的SVD-索引方法對PXRD圖案進行索引。

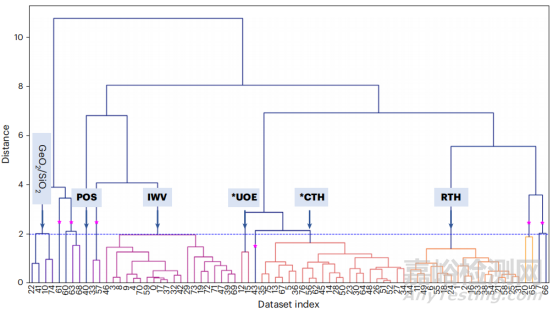

圖3. 顯示產品A HCA結果的樹狀圖
y軸是單元格參數之間的歐幾里得距離，在方法中描述（公式（1））。橫軸是用于HCA的三維ED數據集的指數。通過設置歐氏距離切割閾值為2.0，HCA顯示了五個沸石相（用箭頭突出），RTH、IWV、*CTH、*UOE和POS。每個相/簇下的分支都是相同的顏色。正如每個相下的分支數量（一個分支代表一個晶體）所示，RTH、IWV和*CTH是主要相，而POS和*UOE是次要相。未分類的數據集（用紫星標記）無法確定。這些可能是來自晶體團聚體的數據，或者數據質量較差，這兩種情況都會導致單位晶胞參數不準確，偏差較大（補充圖11）。HCA的所有數據集的單元格參數在補充表1中給出。

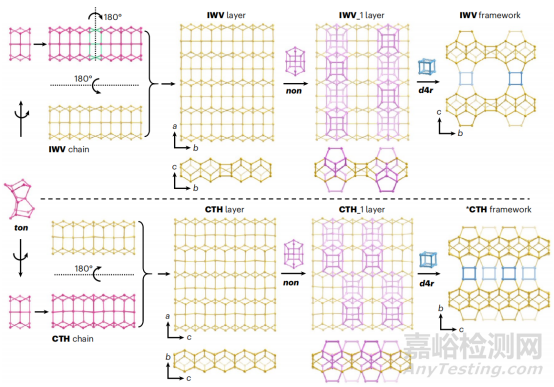

圖4. IWV和*CTH之間的結構關系
IWV和*CTH的框架高度相關，都可以由ton、non和d4r建筑單元以非常相似的方式構建。非常相似的IWV和CTH層，也與TON和NON的層密切相關，都是由ton單元構建的。在IWV和CTH層中加入NON單位后，分別形成IWV_1層和CTH_1層。然后，相鄰的IWV_1層和CTH_1層通過共享d4r單元連接，分別形成IWV和*CTH框架。這里只介紹一種類型的有序*CTH框架。為了清楚起見，氧原子在結構中被省略了。
4、結論與展望
在這項工作中，利用沸石材料探索中的一個真實例子，研究者證明了SerialRED對于表征和開發多晶材料的好處。通過其自動篩選大量單晶和收集三維ED數據的能力，SerialRED為通過高通量篩選快速獲得復雜多晶產品的可靠相信息提供了新的機會。五種沸石RTH、*UOE、POS、IWV和*CTH，其中一些具有超低含量、相似的形態和單元格參數，無法通過PXRD甚至傳統的三維ED檢測/識別，但SerialRED在高度復雜的沸石混合物中進行了識別。SerialRED在合成發展的早期階段識別有趣相的能力為了解不同框架T原子的作用和加速沸石材料的發展提供了獨特的機會。他們還證明了使用SerialRED數據進行定量相分析的潛力，這與PXRD數據得到的結果基本一致。此外，SerialRED實驗是在微量的樣品上進行的，這對于納米級的高通量合成篩選來說是可取的。SerialRED的這些獨特優勢大大擴展了發現有趣的多晶材料的合成化學范圍。除了研究沸石，SerialRED還可以促進對各種材料的探索，從礦物、金屬/金屬氧化物、陶瓷和半導體到有機和藥物化合物，以及對其多態性的研究。
