高鎳三元正極材料因其高比容量和低成本而受到廣泛關注。主要問題是其循環性能較差，特別是在較高電壓的工作條件下。一些研究將失效機制歸因于界面組分不穩定和微觀裂紋的形成，另外一些研究集中于氧氣釋放行為和伴隨的結構轉變，即原始的有序?qū)訝钕嗟綗o序的尖晶石和巖鹽相。在高電流條件下工作會加劇這種負面影響，因為鋰和過渡金屬分布的異質性，可能會破壞結構的有序性，導致界面性能惡化。此外，與氧氣產生和釋放相關的區域仍然模糊不清。大多數研究人員認為，這種行為主要發生在材料表面，但在一些極端條件下，O2也可能被困在體相內部，引發了對于產氧機制的持續爭論。首先，研究人員主要關注的是多次循環后或在高溫條件下的累積產氣，卻很少探討單次循環中氧析出和氣體產生之間的關系。事實上，當充電到較高的電壓時，特別是在過充條件下，會明顯出現大量的活性氧，甚至以O(shè)2形式釋放。其次，在電化學過程中結構變化的分析方面，只進行了局限于一定尺度的觀測分析，關于氧釋放的特定區域并未被檢測到。此外，采用原位技術去檢測具備較大挑戰性，鑒于原位電解池制作的工藝問題和儀器分辨率的不足，導致實時反應的細節仍然模糊不清，特別是對于活性區域和氧氣的擴散模式?，F(xiàn)階段，研究者們主要認為結構的轉變與氧氣釋放密切相關。然而，材料衰變的起源并不清楚，特別是在一些極端條件下，這主要被認為是由電化學極化、機械效應、熱效應等產生的復雜的耦合效應。
近日，廈門大學孫世剛院士團隊和寧德時代新能源魏奕民博士等人圍繞高鎳材料NCM811氧釋放現象，針對NCM811在過充條件下進行了多尺度分析，模擬了突發的大電流充電行為導致電池電壓急劇上升的過程。采用了多種譜學技術來研究這一過充進程，包括原位XRD、原位拉曼、固態核磁共振光譜（ss-NMR）、X射線吸收光譜（XAFS）并結合使用在線電化學質譜（OEMS）的同位素18O標記方法。可知，在過充早期階段，生成的O2主要由18O組成，而在過充后期階段主要由16O組成，分別對應氧氣的釋放分別發生在顆粒表面和體相內部。光譜分析結果表明體相沒有檢測到明顯的結構變化。使用SEM、TEM等表征技術，發現相變組分出現在表面若干納米級區域。此外，氧氣釋放的主要原因被揭示為，在超高電壓下，對于傳統的多晶材料，晶間和晶內裂紋同時出現，暴露出二次顆粒內部的大量新鮮表面。材料粉化后的一次粒子外層的晶格氧的活性較高，在這樣的條件下，氧釋放行為可能會大大加劇。由于單晶NCM811具有較少的晶界和完整的晶體結構，相較而言，可以大幅抑制過充過程中的氧氣釋放現象。鑒于此，通過使用單晶NCM811，有效改善其安全性能。此衰減機理和相應的改性方法為減少高鎳正極材料實際應用中的潛在安全隱患提供了一個解決方案。該文章發表在國際頂級期刊Advanced Energy Materials上，廈門大學化學化工學院博士生師晨光和勞倫斯伯克利國家實驗室彭新星博士為本文共同第一作者。
采用在線電化學質譜（OEMS），并用同位素18O標記方法，跟蹤O2的產生情況，并判斷氧活性區域。結合多尺度原位和非原位表征，將氧氣釋放現象分為兩種方式。在~4.7V的電壓下，少量的氧氣從初始表面演化出來，這是由于二次顆粒表面活性氧造成的。當充電到更高的電壓（~5.5V）時，由于晶間和晶內裂紋的出現和延伸，大量的氧氣從暴露的新鮮表面釋放。根據實驗結果和理論計算中，證明了氧氣的釋放主要發生在表面區域，并引入了晶界少的單晶NCM811材料，有效抑制材料過充過程中產氧行為，大大改善材料的安全性能。
采用了多晶高鎳正極材料NCM811作為首要研究對象。過充階段，多出的容量和充電平臺可歸屬于電解液的分解。嚴重的不可逆容量損失現象表明，除了電解液分解外，過充行為還會導致NCM811材料的電化學性能惡化，包括界面阻抗增加，循環性能和倍率性能的下降。僅僅一次過充行為就會對電池造成如此大的負面影響，因此有必要結合多種技術，從多尺度探索失效機制。從OEMS結果表明，隨著過充行為的進行，根據產生O2的質荷比，可以檢測到不同過充電階段的氧氣釋放區域。在過充的早期階段，較少有O2出現。當充電到更高的電壓時，大量的O2涌現，并且大部分來源于顆粒內部。根據過充曲線結合產氣行為，將過充階段分為三個區域分析。

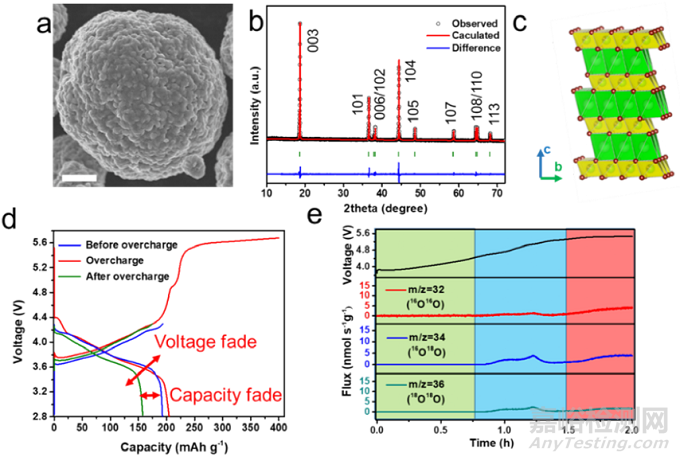

圖1：NCM811材料性質，過充曲線和產氧行為
原位譜學實驗結果表明，第二階段晶體衍射峰位置和強度發生大幅變化，且鋰和過渡金屬局域環境也發生很大改變，說明此時繼續脫鋰和過渡金屬氧化行為。然而第三階段，各衍射峰基本不變，過渡金屬周圍化學環境變化不大，且脫鋰行為基本停止。但是鎳元素依舊發生還原情況，說明材料某些區域依舊發生相變行為，可以和產氧行為聯系在一起，且排除該區域不在二次顆粒的體相深處或原始表面。

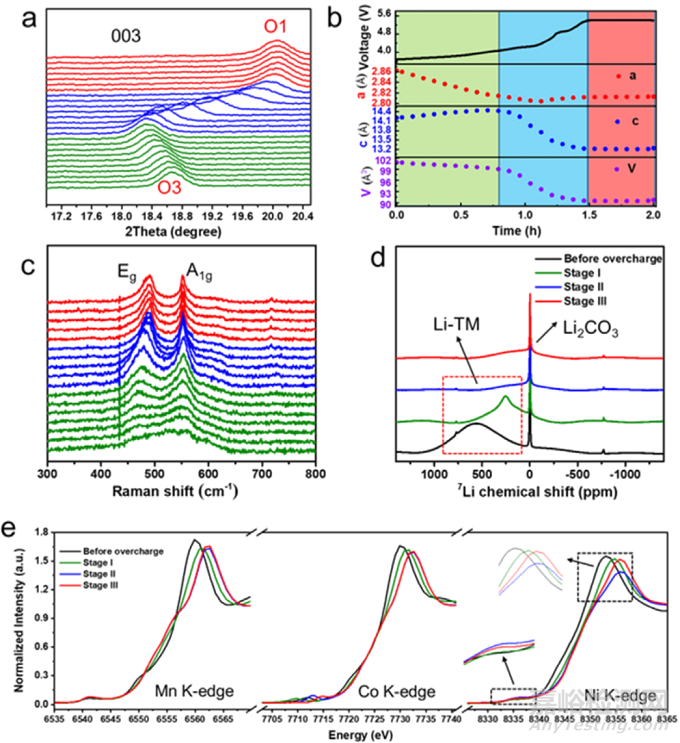

圖2：NCM811過充過程原位XRD，原位Raman和不同階段NMR，XAFS譜
截面SEM結果表明，隨著過充行為進行，二次顆粒內部開始出現裂紋，并且不斷延伸，在第三階段更嚴重。根據TEM結果，晶間裂紋的形成完全破壞了二次顆粒的整體形貌。粉化后的一次顆粒內部元素分布均勻，僅在表面或者晶界處出現缺陷現象，表面檢測到巖鹽相組分，且觀察到晶格氧的釋放留下的孔隙。說明在過充電過程中，氧氣的來源主要在晶界處，當二次顆粒形貌破壞后暴露出新鮮表面，加劇了過充后期
圖3：NCM811不同階段形貌圖和過充后元素分布及高分辨球差電鏡圖
鑒于此，可以考慮采用降低晶界形態的策略，抑制氧氣產生。一個可行的形貌調控方法是引入晶界較少和晶體結構更完整的單晶材料NCM811。OEMS結果表明SC-NCM811材料的產氧行為得到有效抑制。TEM結果表明過充結束后，其依舊保持較完整的形貌。此外，SC-NCM811可以減少過充行為后的容量衰減現象，并且抑制界面阻抗增加。結合DFT計算，氧空位擴散至體相能壘很高，因而證明了氧的釋放主要發生在材料顆粒晶界處。

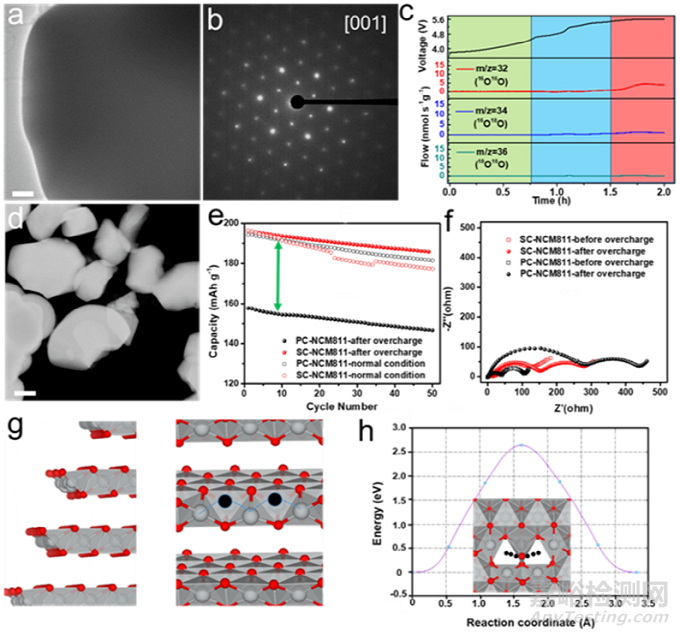

圖4：單晶NCM811形貌，產氣情況，過充后形貌、電性能和DFT計算結果
18O同位素標記材料，并結合OEMS表征方法不僅可以跟蹤氣體的演變過程，還可以區分來源區域，即在顆粒體相內部或表面區域。通過結合多種原位和非原位光譜和電子顯微鏡技術，將NCM811電池在過充條件下的衰減歸因于氧的釋放，其主要發生在一次顆粒近表面和晶界區域并產生空隙。對于傳統的多晶NCM811來說，巨大的結構變化幅度將導致晶間和晶內裂紋出現，將使內部的新鮮表面暴露在電解液中，大量生成的O2將帶來嚴重的安全隱患。為了解決這個問題，具有較少晶界和無團聚形貌的單晶NCM811可以抑制氧氣的釋放，結合理論計算結果，通過減少高電壓下活性氧的數量，表現出相對穩定的結構和完整的形貌。這項研究結果闡述了過充過程中的失效機制，并提出了相應的改性策略，可以顯著提高高鎳正極材料在實際使用中的安全性能。
