在無損檢測方法中，大尺寸鋼板對接焊道常以超聲波檢測(UT)與射線檢測(RT)作為焊接后檢查方法，用以確認被檢物內部是否有瑕疵存在。
而輻射照相對于較厚工件需要較長時間底片顯影，超聲波檢測對較厚工件需要更多不同角度探頭進行多次掃描，方得以完成檢測作業。
這將導致檢測作業時間冗長、效率低。
TOFD為超聲波衍射時差法之英文簡稱(Time Of Flight Diffraction, TOFD)，利用雙超聲波探頭置于焊道左右兩側，激發與接收之超聲波反射、繞射與波式轉換等訊號后，以2D圖面方式呈現瑕疵類型與位置，可解決傳統式超聲波焊道檢測之多角度與掃描次數的需求，與改善大尺寸鋼板射線照相檢測作業時間過長與輻射安全問題。
有利于檢測人員與焊工實時評估瑕疵類形、位置與尺寸，作為立即性焊道鏟修或復檢的依據。
1.TOFD檢測原理
TOFD 為超聲波衍射時差法(Time Of Flight Diffraction, TOFD)簡稱。
TOFD以投捕法技術，于焊道或工件兩側擺放超音波探頭，使用斜束超音波入射超音波，使其產生波式轉換，形成入射波與表面波。
當工件內部無瑕疵時，超音波傳遞過程中不受干擾，入射超聲波經傳遞與反射得以完整接收訊號，故于顯示器上僅可觀察到工件表面、工件背面反射回波訊號，此兩回波又稱側通波(Lateral wave,LW)與底面回波(Backwall wave,BW)。
當工件內部有缺陷時，缺陷造成超音波干擾，除了側通波與底面回波之外，亦形成上、下尖端繞射回波或反射回波，其位置通常出現于側通波與底面回波之間，可視為瑕疵回波。
TOFD訊號由單一超聲波訊號以A-Scan方式呈現，即以振幅- 時間方式表示，橫軸代表超音波傳遞距離、縱軸代表回波振幅強度(圖1)。

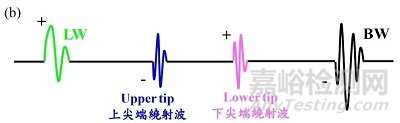

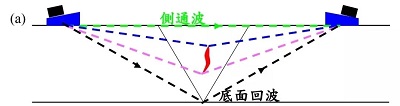

圖1. (a)TOFD探頭擺放位置與超音波傳遞方式、(b)A-scan訊號呈現。
TOFD將每單一超聲波訊號進行訊號轉換，當振幅大于0值以白色代表、小于0值以黑色代表、等于0值以灰色代表。
累積每筆超聲波訊號以2D方式顯示于檢測儀上，以?huà)呙璺较?深度顯示(B-Scan)，可呈現工件內部檢測結果，故可使檢測人
員或焊道鏟修人員讓容易了解瑕疵位置(圖2)。

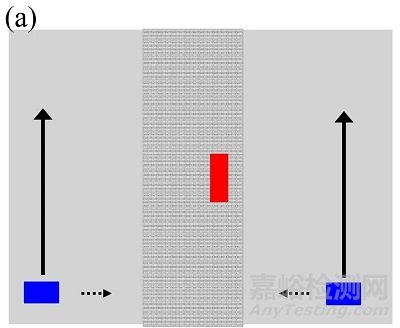

圖2.(a)TOFD于焊道上掃描示意圖

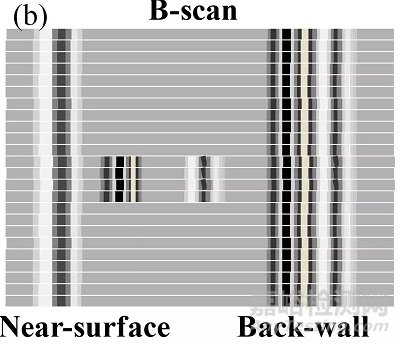

圖2.(b)TOFD轉換為B-Scan掃描方式
2.實際應用
執行檢測前，將TOFD儀器進行設定與校正，確認探頭位置、靈敏度、掃描儀滾動符合檢測程序。
以檢測厚度80㎜對接鋼板為例，于健全部進行校正后，進行焊道檢測(圖3)。
將檢測結果進行分析，可于(圖4)中A-Scan與B-Scan上清楚辨識出焊道近中間處之不連續點狀?yuàn)A渣缺陷。

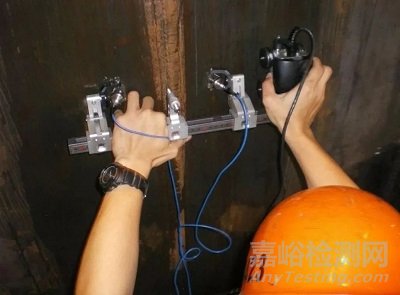

圖3. (a)爐殼健全部校正

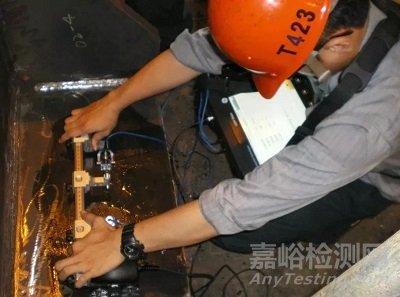

圖3.(b)執行焊道檢測。

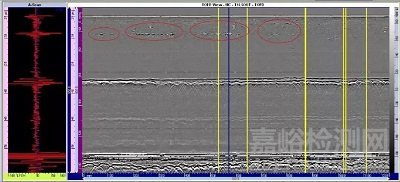

圖4. (不連續點狀顯示)80㎜對接鋼板焊接TOFD檢測結果
3.結論
將TOFD與傳統式超聲波檢測相比，TOFD可于厚板焊道上一次完成傳統式超聲波所需多種角度之檢測，檢測結果直接形成2D影像方式，其效果如射線檢測(RT)，可進一步提供檢測位置與瑕疵深度，供焊工評估進行鏟修，縮短工作時間。
