輔助設備指除制藥工藝設備、分析儀器之外的其它設備，主要包括熱力滅菌設備和環境試驗設備。熱力滅菌設備主要提供穩定的滅菌/除熱原溫度，環境試驗設備主要提供穩定的溫度和（或）濕度環境。
熱力滅菌知識
熱力滅菌是制藥行業使用最廣的滅菌方式。當溫度超過細胞最佳生理活動時，隨著溫度的升高，細胞代謝減緩，細胞的生長及繁殖最終停止。每種細胞對溫度的耐受性均有上限，一旦溫度超過上限，起生命作用的蛋白質、酶及核酸會被永久性的破壞，從而導致細胞發生不可逆轉的死亡。
對于熱力滅菌，濕度對殺滅細菌芽孢起著重要作用，根據濕度的不同，熱力滅菌分為濕熱滅菌和干熱滅菌。濕度達到飽和[相對濕度(RH)為100％時的滅菌方式稱為濕熱滅菌；相對濕度低于100％條件下的滅菌方式統稱干熱滅菌。實驗數據表明，溫度在90～125℃之間，相對濕度在20％～50％時，細菌芽孢較難殺滅；當相對濕度高于50％或低于20％時較易殺滅。
從滅菌機理上說，濕熱滅菌是使微生物的蛋白質及核酸變性而殺滅微生物，濕熱滅菌所需的溫度較低。干熱滅菌是利用高溫使微生物或脫氧核糖核酸酶等生物高分子產生非特異性氧化而殺滅微生物，干熱滅菌需要較高的溫度條件。
在恒定的熱力滅菌條件下，同一種微生物的死亡遵循一級動力學規則（也叫存活曲線）。微生物死亡速率是微生物的耐熱參數D和殺滅時間的函數，它與滅菌程序中微生物的數量無關。存活曲線可以用下面的半對數一級動力模式來表示：
Log NF = Log No-F(T,z)/DT
公式中：
|
No |
滅菌前微生物數量 |
|
NF |
滅菌F分鐘后微生物存活數量 |
|
DT |
溫度T下將微生物殺滅90％或使之下降一個對數單位所需的時間 |
|
z |
使微生物的D值變化一個對數單位所需升高或下降的溫度 |
|
F(T,z) |
滅菌程序在確定的溫度系數z下的T℃等效滅菌時間 |

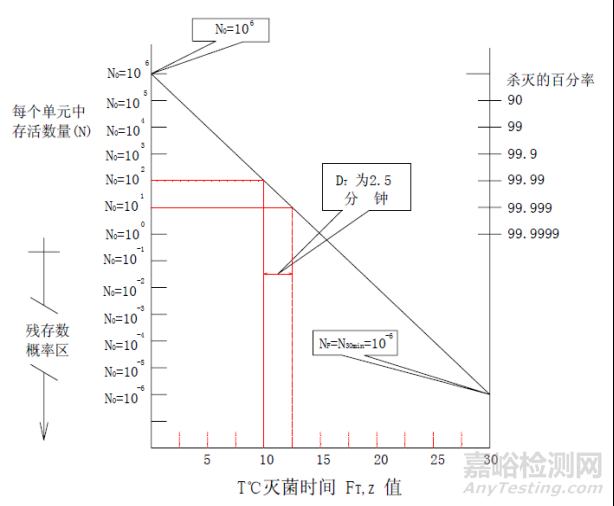

半對數模型的微生物存活曲線如下圖所示：
圖1 半對數模型的微生物存活曲線
熱力滅菌能量傳遞的方式分為傳導、對流和輻射。
傳導：
傳導是以分子振動的形式傳遞能量，如能量通過容器壁傳遞給被滅菌的液體；能量通過與滅菌介質的直接接觸傳遞到物體表面（例如蒸汽或熱水）。
對流：
對流是與運動流體的接觸而產生的能量轉移。如容器中被滅菌的液體自然流動稱為自然對流；如果通過風扇或泵促使液體流動稱為強制對流。
輻射：
輻射是能量以電磁波形式的傳遞。輻射是真空干燥階段能量傳遞的主要方式。
熱力滅菌相關術語在各指南種描述有所不同，本書將參考術語闡述清晰的一些指南對熱力滅菌常用術語進行解釋，熱力滅菌常用術語如下：
D值：
微生物的耐受參數，指在特定溫度下使微生物的數量下降一個對數單位或殺滅90％所需要的時間。D值越大，說明該微生物的耐熱性越強。D值需注明參照溫度，即以DT表示，如D121℃=1.5分鐘，指在121℃條件下，殺滅90%的微生物需要1.5分鐘。
Z值：
使微生物的D值變化一個對數單位所需要升高或下降的溫度。常用于累計一個滅菌程序在加熱和冷卻階段隨溫度變化的殺滅時間。
Z＝(T1－T2)／(1gD2—lgD1)
滅菌率（Lethal Rate，L）
指某一溫度T（℃）下滅菌1分鐘所獲取的標準滅菌時間，用L表示。
L(Tref,z)=10(T-Tref)/z=Fref/FT =Dref/DT
Tref:指標準滅菌溫度
F0：
是指Z取10℃時，一個濕熱滅菌程序賦予被滅菌品121℃下滅菌的等效滅菌時間。
FH：
一個干熱滅菌程序賦予被滅菌品170℃下滅菌的等效滅菌時間。干熱滅菌時Z取20℃；干熱除熱原時Z取值54℃。
FPHY：
物理殺滅時間，指以滅菌程序的物理參數計算的殺滅時間。FPHY是滅菌率L對時間的積分值。
FPHY =ΔtΣ10(T- Tref)/z
FBIO：
生物殺滅時間，它是生物指示劑挑戰試驗系統中微生物實際殺滅效果的量度。
FBIO = DT×(Log N0 - Log NF)
無菌保證水平（Sterility Assurance Level, SAL）
產品/物品經滅菌后微生物殘存的概率。描述滅菌后非無菌單元概率。在制藥工業中，預期的設計終點是無菌保證水平≤10-6，即滅菌后微生物存活的概率不得大于百萬分之一。
熱分布測試：
對腔室中整個裝載區域加熱介質溫度的測試，測試用探頭不應接觸任何物品。
熱穿透測試：
為評價滅菌柜腔室內傳遞給被滅菌品能量而進行的溫度測試，測試用探頭應放置于被滅菌物品中。
平衡時間：
平衡時間是指滅菌腔室（腔室參照溫度通常是排水口探頭溫度）達到最低設定滅菌溫度和裝載達到最低設定滅菌溫度之間的時間間隔，后者由加熱最慢的熱穿透探頭測得。它體現了滅菌柜去除裝載中空氣并對裝載加熱的能力。
第二節 滅菌法規指南要求匯總
（一）中國GMP2010版 附錄1無菌藥品
第六十三條 任何滅菌工藝在投入使用前，必須采用物理檢測手段和生物指示劑，驗證其對產品或物品的適用性及所有部位達到了滅菌效果。
第六十四條 應當定期對滅菌工藝的有效性進行再驗證（每年至少一次）。設備重大變更后，須進行再驗證。應當保存再驗證記錄。
第六十六條 應當通過驗證確認滅菌設備腔室內待滅菌產品和物品的裝載方式。
第七十條 熱力滅菌通常有濕熱滅菌和干熱滅菌，應當符合以下要求：
（1）在驗證和生產過程中，用于監測或記錄的溫度探頭與用于控制的溫度探頭應當分別設置，設置的位置應當通過驗證確定。每次滅菌均應記錄滅菌過程的時間-溫度曲線。
采用自控和監測系統的，應當經過驗證，保證符合關鍵工藝的要求。自控和監測系統應當能夠記錄系統以及工藝運行過程中出現的故障，并有操作人員監控。應當定期將獨立的溫度顯示器的讀數與滅菌過程中記錄獲得的圖譜進行對照。
（2）可使用化學或生物指示劑監控滅菌工藝，但不得替代物理測試。
（3）應當監測每種裝載方式所需升溫時間，且從所有被滅菌產品或物品達到設定的滅菌溫度后開始計算滅菌時間。
（4）應當有措施防止已滅菌產品或物品在冷卻過程中被污染。除非能證明生產過程中可剔除任何滲漏的產品或物品，任何與產品或物品相接觸的冷卻用介質（液體或氣體）應當經過滅菌或除菌處理。
第七十一條 濕熱滅菌應當符合以下要求：
（1）濕熱滅菌工藝監測的參數應當包括滅菌時間、溫度或壓力。
腔室底部裝有排水口的滅菌柜，必要時應當測定并記錄該點在滅菌全過程中的溫度數據。滅菌工藝中包括抽真空操作的，應當定期對腔室作檢漏測試。
（2）除已密封的產品外，被滅菌物品應當用合適的材料適當包扎，所用材料及包扎方式應當有利于空氣排放、蒸汽穿透并在滅菌后能防止污染。在規定的溫度和時間內，被滅菌物品所有部位均應與滅菌介質充分接觸。
第七十二條 干熱滅菌符合以下要求：
（1）干熱滅菌時，滅菌柜腔室內的空氣應當循環并保持正壓，阻止非無菌空氣進入。進入腔室的空氣應當經過高效過濾器過濾，高效過濾器應當經過完整性測試。
（2）干熱滅菌用于去除熱原時，驗證應當包括細菌內毒素挑戰試驗。
（3）干熱滅菌過程中的溫度、時間和腔室內、外壓差應當有記錄。
（二）EN285/GB8599（針對濕熱滅菌柜）
滅菌溫度范圍下限為滅菌溫度，上限應不超過滅菌溫度+3℃。
滅菌階段同一時刻各點之間的差值應不超過2℃
對于滅菌溫度分別為121℃、126℃和134℃的滅菌器，維持時間應分別不小于15min、10min和3min。
（三）PDA TM01（針對濕熱滅菌柜）
空載溫度分布研究---多孔負載程序
在暴露平衡階段，腔室內溫度應不超過平均溫度的1.5℃。
蒸汽滅菌柜的溫度控制探頭/記錄儀與附近的溫度探頭溫度差值不大于1.0℃。
所有熱電偶（除疏水口處），同一時刻差值（最大-最?。┎怀^(guò)2℃。
滅菌柜的打印輸出所示的控制器滅菌時間在預定的暴露階段誤差不大于1%。
滅菌柜打印輸出所示的壓力與打印輸出的溫度與對應的標準飽和蒸汽表所顯示的壓力的誤差不大于1.6%。
最冷點（由熱分布研究產生的）應是一致的和可識別的。
三次連續（中間無失敗運行）成功的運行是必須的。
空載溫度分布研究---無孔負載程序
在暴露平衡階段，腔室內溫度應不超過平均溫度的1.0℃。
蒸汽滅菌柜的溫度控制探頭/記錄儀與附近的溫度探頭溫度差值不大于1.0℃。
所有熱電偶（除疏水口處），同一時刻差值（最大-最?。┎怀^(guò)1.5℃。
在滅菌階段，任何熱電偶的溫度波動不超過1℃。
滅菌柜的打印輸出所示的控制器滅菌時間與預定階段誤差不大于1%。
三次連續（中間無失敗運行）成功的運行是必須的。
負載熱穿透/生物學挑戰研究---多孔負載
所有熱穿透的探頭F0值不小于15分鐘。
滅菌柜的打印輸出所示的控制器滅菌時間在預定的暴露階段誤差不大于1%。
滅菌柜打印輸出所示的壓力與打印輸出的溫度與對應的標準飽和蒸汽表所顯示的壓力的誤差不大于1.6%。
最冷點（由最小F0產生的）應一致的和可識別的。
三次連續（中間無失敗運行）成功的運行是必須的。
可用的生物指示劑孢子含量不少于1.0x106，D121°C值不小于1分鐘。
滅菌后生物指示劑培養后與陽性對照相比應呈陰性。
負載熱穿透/生物學挑戰研究---無孔負載
所有熱穿透的探頭F0值都能達到預期的范圍（包括最大值和最小值）。
滅菌柜的打印輸出所示的控制器滅菌時間在預定的暴露階段誤差不大于1%。
滅菌柜打印輸出所示的壓力與指定的規范中規定的壓力誤差不大于1.6%。
冷點和熱點（由最小F0與最大F0產生的）在所有運行中應是一致的和清晰的。
生物指示劑應有確定的含量及耐熱性。
三次連續（中間無失敗運行）成功的運行是必須的。
第三節 濕熱滅菌程序開發（一）
1、熱力滅菌設備
熱力滅菌設備分為濕熱滅菌設備和干熱滅菌設備。
濕熱滅菌設備：按滅菌介質不同分為飽和蒸汽滅菌設備和空氣加壓滅菌設備。
飽和蒸汽滅菌設備：脈動真空蒸汽滅菌柜、重力置換蒸汽滅菌柜，帶滅菌功能的膠塞清洗機、在線滅菌系統（如罐體及凍干機SIP功能）
空氣加壓滅菌設備：蒸汽-空氣混合滅菌柜，過熱水滅菌柜。
干熱滅菌設備：按使用方式可分為間歇式和連續式。
間歇式干熱滅菌設備：如干熱滅菌柜，用于金屬器具、設備部件滅菌及除熱原。
連續式干熱滅菌設備：如隧道烘箱，用于安瓶瓶或因林瓶滅菌及除熱原。
2、濕熱滅菌程序的開發
為了滿足特定物品的無菌要求和質量穩定性，有必要開發與被滅菌物品相適應的濕熱滅菌程序，滅菌程序的開發是確定滅菌工藝的各項物理參數的過程。滅菌程序的開發應列入正式的開發計劃并有相應的文件和記錄。本節將以濕熱滅菌柜為例進行濕熱滅菌程序的開發，圖2是PDA濕熱滅菌方法選擇決策樹，對程序的開發有著指導作用。

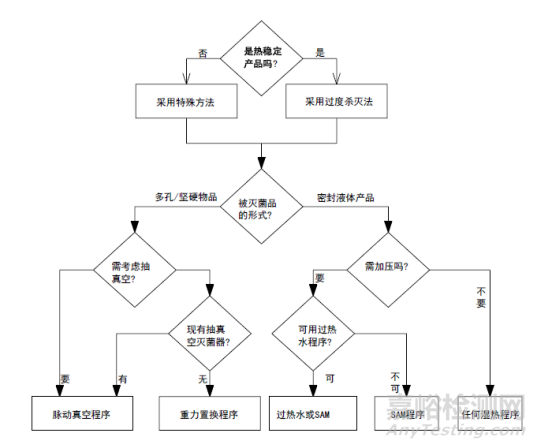

圖2 PDA濕熱滅菌方法選擇決策樹
2.1設計滅菌方法
滅菌程序設計方法主要有兩種：過度殺滅法和殘存概率法。兩種方法都可以使被滅菌物品達到相同的無菌保證水平，選擇哪種設計方法很大程度上取決于被滅菌物品的熱穩定性。過度滅殺法要求的熱能較大，被滅菌物品降解的可能性較大；殘存概率法要求的熱能較小，有利于被滅菌物品的穩定性。
過度殺滅法
過度殺滅法的目標是確保滅菌程序賦予被滅菌物品達到一定程度的無菌保證水平，而不管被滅菌品在滅菌前的微生物含量以及污染菌的耐熱性。設計過度殺滅法時，通常假設初始菌的數量及其耐熱參數如下：
N0=106，D121℃=1分鐘，z=10℃
為了達到微生物殘存概率為一百萬分之一，NF=10-6
利用上面的以上數值，可以計算出達到設計要求的FPHY和FBIO如下：
F0＝FPHY＝FBIO＝D121℃×（LogN0－Log NF）＝12分鐘
因此一個用過度殺滅法設計的滅菌程序可以定義為“一個被滅菌品獲得的F0至少為12分鐘的滅菌程序”。歐盟在最終滅菌制劑的法規中，將對過度殺滅定義為“濕熱滅菌121℃下15 分鐘”
在自然環境中，很少發現微生物的D121℃超過0.5分鐘。在過度殺滅法中所假設的污染菌含量及其耐熱性都高于實際數。在過度殺滅設計法中，由于該方法已經對微生物含量及耐熱性作了最大程度的估計，因此從無菌保證的設計角度看，沒必要對被滅菌品進行常規的滅菌前污染菌監控。
殘存概率法
不耐熱產品或物品的滅菌不能使用過度殺滅法，這就需要所建立的滅菌程序必須能恰當?shù)貧缥⑸?，但不能?dǎo)致產品或物品的降解。這樣的滅菌周期的建立有賴于研究產品或物品上的微生物數量和耐熱性。一旦確定了微生物的數量和耐熱性，就可以設計出一個能達到SAL小于10-6的滅菌程序。
殘存概率法設計時，N0和DT的取值是基于產品或物品在滅菌前污染菌含量檢測數據，另需加上安全余地，它取決于以下方面：
專業判斷
生物負荷數據的范圍
對產品生物負荷常規測試的程度
按GMP規范生產的產品，實際微生物初始數量應該很低，通常每個容器1-100個菌。通常說來，只有環境中形成的芽孢或從產品分離的芽孢才需要測試D值。將產品在80-100℃下加熱10-15分鐘，可以篩選掉耐熱性差的微生物。DT值的選擇應將初始微生物試驗中檢出的最耐熱菌的安全系數考慮在內。所選定的安全系數反過來又與初始微生物的數量和耐熱性測試的頻率和程度相關。
假設產品的生物負荷測試中：
N0＝102
D121℃＝1分鐘
Z＝10℃
利用以上數值，可以計算出經121℃滅菌，微生物殘存概率小于10-6所需的FPHY和FBIO如下：
F0＝FPHY＝FBIO＝D121℃×（LogN0－Log NF）＝8分鐘
殘存概率法設計的滅菌工藝，通常要求對每批產品滅菌前進行微生物含量及耐熱性測試，積累微生物污染的數據。如果長期以來的數據證明在實際的GMP控制條件下，污染水平很低，且檢不到耐熱菌，污染菌監控的方案可作適當調整。
2.2確定裝載類型
滅菌工藝開發的下一個步驟是確定滅菌物品的種類，確定裝載類型。滅菌物品通常劃分為多孔/堅硬裝載和液體裝載。不同裝載類型應選擇合適的滅菌方法。
多孔/堅硬裝載
多孔/堅硬裝載是指直接接觸飽和蒸汽來實現滅菌的物品。當蒸汽在被滅菌物品的表面冷凝時，發生熱量轉移。多孔/固體物品包括但不局限于下述內容：
過濾器（薄膜式過濾器、筒式過濾器、預過濾器等）
膠塞和其它聚合物密封件
管道和軟管
工作服
清潔設備
設備部件
液體裝載
液體裝載的滅菌通過傳導和(或)對流作用，將能量傳遞給容器中的內容物。液體裝載包括但不局限于以下內容：
最終容器（如小瓶、袋、瓶子、針筒或安瓿）的藥液（溶液、懸浮液和/或乳劑）
實驗后或生產后需處理的含有潛在致病微生物的廢液
第四節 濕熱滅菌程序開發（二）
2.3選擇滅菌程序
對于濕熱滅菌來說，有兩種常用的滅種程序：飽和蒸汽滅菌程序和空氣加壓滅菌程序。飽和蒸汽滅菌程序通常用于多孔/堅硬裝載滅菌，空氣加壓滅菌程序通常用于液體裝載滅菌。下面對這兩種滅菌程序作簡要介紹：
飽和蒸汽滅菌程序
按滅菌前排除空氣的方式不同，飽和蒸汽滅菌程序分為脈動真空滅菌程序和重力置換滅菌程序。
脈動真空滅菌程序
脈動真空滅菌程序在滅菌前通過機械真空泵將空氣從腔室中抽走，常用于難以去除空氣的多孔/堅硬裝載的滅菌，比如軟管、過濾器和灌裝機部件。滅菌程序開始之前，對裝載的處理很重要。如果每次抽真空至0.1個大氣壓，那么每個脈沖（抽真空-充蒸汽）將使滅菌柜內的空氣減少90%或者1個對數單位。三次脈沖可使滅菌柜內的空氣下降3個對數單位，有效地將空氣去除99.9%。為了使裝載處于正常狀態，可能另需正壓脈沖（充蒸汽至高于大氣壓，避免空氣進入腔室）。通過這個方法，提高去除空氣的效率，縮短平衡時間。在制定滅菌程序時，要準確地確定脈沖的次數和類型。
重力置換滅菌程序
重力置換滅菌程序的原理在于滅菌柜腔室中的冷空氣比進入的蒸汽重，冷空氣被從腔室頂部輸入的蒸汽往下排擠到腔室的底部，并通過腔室底部的排水管排出。蒸汽往往通過導流檔板或散流器輸至滅菌柜腔室。蒸汽注入腔室的速度非常關鍵，如果蒸汽進入過快或分布不合理，裝載的頂部或周圍可能會夾帶空氣層。如果進汽過于緩慢，空氣受熱而擴散入蒸汽中，從而使排除空氣更加困難。
重力置換滅菌程序排除空氣的效率低于脈動真空滅菌程序，對排氣比較困難的裝載而言，不建議采用這類滅菌程序。
空氣加壓滅菌程序
對于液體裝載滅菌，液體容器頂部常留有小部分氣體(空氣、氮?dú)饣蚱渌栊詺怏w)。當液體被加熱時，頂部氣體膨脹，容器中的壓力隨之增大。冷卻階段，容器內的溫度高于容器外，容器內的壓力也會比腔室內壓力大。為保持容器的形狀和密封完好性，需空氣加壓，增大腔室的壓力，降低腔室和容器內的壓差。加壓滅菌程序通常采用無油壓縮空氣。通入腔室的空氣須先經過除菌過濾器過濾。為防止加入冷空氣會引起腔室內的溫度波動，空氣在通入腔室前要預熱。常見的空氣加壓程序有蒸汽-空氣混合滅菌程序（SAM）和過熱水滅菌程序。
蒸汽-空氣混合滅菌程序
程序以空氣和蒸汽混合物為加熱介質。當蒸汽中加入空氣，產生高于一定溫度下飽和蒸汽壓的壓力，這種滅菌程序即為蒸汽-空氣混合滅菌程序。與飽和蒸汽滅菌相比，它的熱傳遞速率低。滅菌結束后，常見的冷卻方法是向滅菌柜夾套通入冷卻水，保持空氣循環冷卻。也可通過在裝載上方噴淋冷卻水使其降溫。
過熱水滅菌程序
過熱水滅菌程序是指在空氣加壓條件下，以過熱水為加熱介質進行滅菌。這個程序中，加壓是為了保持水在高溫下的液體狀態。
2.4多孔/堅硬裝載滅菌程序開發要素
多孔/堅硬裝載滅菌重現性和獲取無菌保證水平的最大風險是單個產品中可能夾帶的空氣，因此滅菌前，應確保充分地排除滅菌柜腔室和產品中的空氣，同時滅菌過程確保向滅菌柜提供干飽和蒸汽。通常多孔/堅硬裝載滅菌程序的開發需要從以下方面進行考慮：
裝載最冷點
在腔室熱穿透試驗前進行熱分布研究，畫出裝載的分布圖，確定滅菌品中適當?shù)谋O(jiān)控點位置，確定裝載中最難加熱的部位。
裝載的溫度測試應取最難加熱的物品（如質量大的、易包藏空氣的、長的軟管，或這類特性兼?zhèn)涞难b載物品）。作溫度分布圖時，要比較裝載類型對加熱的影響（如比較排除空氣的難易及大裝載加熱的難易程度）并將溫度探頭放置在最難加熱的位置。
裝載準備
多孔/堅硬裝載的準備方式可有多種，包括但并不局限于以下示例：
用可穿透蒸汽和空氣的包裝材料將裝載包扎（如不脫落纖維的紙或其他聚合包裝材料）
加蓋但不封閉的桶/盒（如帶孔的不銹鋼桶/盒)
將裝載放在靜止或旋轉桶式的容器中（如膠塞）
無菌生產中所用的物品必須加以包裝或包扎，以便在使用之前保持無菌狀態。包裝材料需考慮空氣及冷凝水的排除，避免微生物污染。
裝載方式
在運行確認后及性能確認前，要確認裝載的類型和方式，并有相應記錄。裝載方式的確定應考慮以下方面：
裝載不能接觸腔室內壁。
盡可能減小金屬容器平面間的接觸以及與滅菌車之間的接觸。
為方便去除空氣及冷凝水，明確裝載物的方位并有相應記錄，如將桶倒置。
質量大的裝載應放在腔室中較低的架子上，盡量減少冷凝水所致的裝載潮濕。
控制滅菌柜中裝載物的數量，如果預期裝載物的量是變化的，則需確定最小和最大裝載量。
如果確認表明物品的擺放位置不影響滅菌效果，那么裝載方式是可變的。
應制定適當?shù)腟OP，便于相關操作人員執行操作。
運行參數
建立滅菌程序的關鍵要素是確定運行參數，以滿足滅菌工藝設計的目標并確定它們屬關鍵因素或重要因素。表1列出了建立多孔/堅硬裝載滅菌程序參數時需要考慮的因素。
表1 多孔/堅硬裝載滅菌程序主要參數
|
過程 |
參數 |
影響因素 |
|
全過程 |
夾套的溫度和/或壓力 |
夾套溫度不能超過或者明顯低于腔室的滅菌溫度。要控制溫度避免過熱或者過冷。通常系重要參數。 |
|
升溫階段 |
真空/脈沖的次數、范圍和持續時間（如果適用） |
它們決定去除多孔物品中空氣和達到適當平衡的時間。通常是關鍵參數。 |
|
充蒸汽的正脈沖次數、范圍和持續時間（如果適用） |
蒸汽的正脈沖是（滅菌前）創造裝載滅菌條件的有效方法。通常是重要參數。 |
|
腔室加熱時間 |
飽和蒸汽滅菌與所供的蒸汽相關，可設報警限，對非正常的加熱時間報警。 |
|
滅菌階段 |
滅菌時間 |
每個滅菌程序均需驗證，并需監控/記錄的關鍵參數。 |
|
溫度設定值 |
驗證過程中確認的關鍵參數。 |
|
獨立的排水或腔室溫度 |
每個滅菌程序均需驗證，并需監控/記錄的關鍵參數。 |
|
裝載探頭的溫度 |
這不屬控制參數，且在多孔/固體物品的滅菌中沒有廣泛應用。 |
|
腔室壓力 |
對飽和蒸汽滅菌而言，可用以確認飽和蒸汽滅菌的條件?？赡苁顷P(guān)鍵因素，這要根據控制系統的情況來定。 |
|
裝載探頭最低F0值 |
如采用裝載探頭，這是一個關鍵參數。 |
|
冷卻階段 |
干燥時間 |
下列因素可能會提高干燥效率：加熱、高真空、脈沖或這些因素的組合。裝載有特定的干燥要求時，它是滅菌程序的重要參數。 |
|
補氣速率（消除真空的速率） |
可以設定，以保護包裝和過濾器的完整性；但不具有代表性。是可能的重要參數。 |
關鍵參數涉及產品的安全和有效性，關鍵參數不合格可能會導致滅菌的失敗。重要參數保證日常滅菌運行處于“受控”狀態，重要參數不合格時需調查并有文件證明對滅菌裝載處理的合理性。
平衡時間
平衡時間表示去除空氣并使裝載達到滅菌條件的能力。即使最終達到了設定的滅菌溫度，平衡時間的延長也表示去除空氣或加熱能力的不足。在程序開發中，盡可能減小平衡時間，采用以下方法可縮短平衡時間：
確認裝載正確放置，有效排除空氣（如膠管不受擠壓）
增加真空或蒸汽正脈沖的次數
提高真空脈沖的真空度
優化裝載方式
第五節 濕熱滅菌程序開發（三）
2.5液體裝載滅菌程序開發要素
封閉容器中液體的濕熱滅菌，是通過加熱介質將熱能經內包裝容器傳遞給容器內液體來實現的。在浸入-噴淋式滅菌柜中，可以使用過熱水和壓縮空氣。這類滅菌方式通常不需要排除腔室中的空氣就可進行滅菌，但一般要求加熱/冷卻介質強制循環，以促進物品加熱/冷卻過程中的熱傳遞。
在建立最終滅菌產品的滅菌程序中，最需要關注的問題是保證裝載中最低溫度點獲得足夠的殺滅時間，又要保證裝載中高溫點的產品符合產品質量要求，滅菌程序開發時應注意以下方面：
在確認和常規滅菌過程中，裝載物要處于相同的位置。
輸入裝載的熱量應一致，不應過高或過低。
裝載的生物負荷應符合設定標準。
有足夠的空氣增壓值（如果是采用空氣加壓的程序），使容器的破損和變形降低到最小程度。
滅菌柜應控制產品的冷卻速率，避免產品的爆裂。
生物指示劑在產品中的耐熱性。
應根據加熱介質的類型（飽和蒸汽、蒸汽-空氣混合物或過熱水）和液體容器的類型（如玻璃容器、軟袋、塑瓶）設計滅菌柜的托盤/架子。
每種容器及裝載規格均應通過熱穿透試驗來確認裝載的冷區及熱區。通常液體裝載滅菌程序的開發。需要從以下方面進行考慮：
冷點位置
容器的冷點是滅菌過程最低F0值的位置。對于大容量注射劑，冷點位于產品幾何中心和縱軸的底部（如圖1所示），此冷點需要確認。在小容量注射劑中，冷點的定位并不典型，因?yàn)槿芤荷郎氐乃俾蕩缀跖c滅菌柜相同。冷點的位置也受容器方位的影響。當容器旋轉時，可能找不到可辨識的冷點。
圖1 液體容器中探頭位置示例
裝載方式
對于密封的液體裝載，裝載方式需要考慮以下方面：
蒸汽、蒸汽-空氣混合物或過熱水對裝載容器的有效穿透，使整個裝載具有一致的滅菌條件。
在滅菌后，確定裝載有效冷卻的范圍，以保護產品的質量特性。如：培養基滅菌后的促菌生長的能力。
恰當?shù)膲毫ζ胶?，使容器的破損和變形降低至最小程度。
如果裝載容器大小不同，應明確裝載的最少數量和最多數量。
運行參數
表1列出了建立液體裝載滅菌程序參數時需要考慮的因素：
表1 裝載滅菌程序主要參數
|
過程 |
參數 |
影響因素 |
|
全過程 |
夾套的溫度及/或壓力 |
在過熱水循環中，通常不用夾套。如果使用，夾套的溫度不應高于滅菌柜腔室的溫度。 |
|
SAM法中風扇的轉數 |
最低要求：風扇的故障應能啟動警報。轉速應是重要參數。 |
|
搖動/旋轉速度 |
最低要求：需要時，搖動/旋轉故障應能啟動警報。搖動/旋轉速度應看作重要參數。 |
|
過熱水循環流速 |
最低要求：泵的故障應啟動警報器。泵的操作應是重要參數 |
|
加熱階段 |
腔室的水位（過熱水法） |
確定最低水位并設報警。潛在的重要參數。 |
|
腔室加熱時間 |
對于飽和蒸汽滅菌法而言，它與供汽相關。應設加熱時間長短的警報限度。SAM和過熱水法滅菌潛在的重要參數。 |
|
腔室加熱速率 |
在任何裝載條件下，為使加熱時間及熱分布具有重現性，應為SAM和過熱水工藝確定其控制功能，系潛在的重要參數 |
|
升壓速率 |
對于一些使用SAM或過熱水滅菌法的產品，保持容器的特性（如形狀及針筒中膠塞的位置）需要有一定的升壓速率。系潛在的重要參數。 |
|
滅菌階段 |
設定溫度點 |
這是驗證過程中的關鍵控制點 |
|
滅菌時間 |
如果不使用裝載探頭，這是一個關鍵參數。在每個滅菌程序中都需要對這個變量進行確認/監控/記錄。 |
|
腔室的壓力 |
空氣增壓滅菌程序的壓力是一個由用戶定義的參數。根據所用控制系統的情況，它可能是飽和蒸汽潛在的關鍵參數。 |
|
滅菌期間獨立的加熱介質的溫度 |
如果不使用裝載探頭，這是一個關鍵參數。每次滅菌時，要監控/記錄這個溫度。 |
|
超過特定的最低溫度的裝載探頭時間 |
可適用于有特定時間/溫度要求的產品，以代替F0的要求。這是一個潛在的關鍵或重要參數。 |
|
裝載探頭的最低F0值 |
當采用裝載探頭時，這是一個關鍵參數。 |
|
冷卻階段 |
裝載探頭的最小F0值 |
當采用裝載探頭時，這是一個關鍵參數。 |
|
裝載探頭最大F0值 |
當采用裝載探頭時，這是一個關鍵參數。 |
|
降溫速率 |
過熱水及SAM程序中，需要設定的控制參數。 |
|
降壓速率 |
對于采用SAM或過熱水法的滅菌程序，保持特定的容器特性（例如形狀、注射器塞子的位置）需控制一定的速率。系容器完好性潛在的重要參數。 |
|
裝載冷卻時間 |
滅菌后，經一定時間，產品達到適當溫度，以便進一步加工（如貼簽，裝箱）。通常不是關鍵及重要參數。 |
第六節 濕熱滅菌設備的確認
濕熱滅菌設備的確認范圍和程度應當經過風險評估來確定，可采用系統影響性評估（SIA）及部件關鍵性評估（CCA）對設備進行全面評估。滅菌設備作為關鍵設備，需要執行的確認通常包括設計確認、安裝確認、運行確認、性能確認。本節將以飽和蒸汽滅菌柜為例，對濕熱滅菌設備確認的重點項目作簡要闡述。
運行確認---聯鎖功能
對于雙扉蒸汽滅菌柜，設備應具備以下安全聯鎖功能：
滅菌柜在正常工作條件下，當門未鎖緊時，聯鎖功能禁止蒸汽進入滅菌室內；
連鎖功能控制滅菌柜的門在室內壓力完全釋放前禁止打開；
在滅菌周期運行過程中聯鎖功能禁止打開滅菌柜兩側門；
除非維護的需要，聯鎖功能應禁止同時打開兩個門；
在未顯示滅菌周期結束之前，聯鎖功能禁止打開卸載門。
BD測試和真空泄漏測試程序結束后，聯鎖功能禁止打開卸載門。
運行確認---BD測試 Bowie and Dick test
BD測試用于評估滅菌柜空載條件下空氣去除能力和蒸汽穿透能力的一種試驗。BD測試通常是按測試包說明將測試包放置在滅菌腔內，進行簡短的空載滅菌，查看測試包中的指示卡是否顏色變化均勻。導致BD測試失敗有以下可能的原因：
空氣去除不完全；
在去除空氣的階段出現了真空泄漏；
在供蒸汽過程中出現了非冷凝氣體。
運行確認---真空泄露測試
真空泄露測試主要用于用于脈動真空滅菌柜，確認在真空狀態下，漏入滅菌室的氣體量不足以阻礙蒸汽滲透負載，并且不會導致在干燥期間負載受到污染，真空泄露測試步驟如下：
滅菌室為空載的條件下，開始運行真空泄露程序。
開啟真空泵，當滅菌室壓力為7kPa或者以下的時候，關閉所有與滅菌室相連的閥門，停止真空泵。觀察并記錄時間（t1）和壓力（p1）。
至少等待300s，但不超過600s，讓滅菌室中的冷凝水氣化，觀察并記錄滅菌柜滅菌室內的壓力（p2）和時間（t2）。
再經過（600±10）s之后，觀察并記錄一次壓力（p3）和時間（t3）。
真空泄露率：V= (p3-p2)/(t3-t2)應不超過0.13 kPa/min。
注意：如果(p2-p1)的數值大于2kPa，可能是由于滅菌室開始時有過量的冷凝水。
運行確認---空載熱分布測試
空載熱分布測試是確認空載條件下滅菌室內的溫度均勻性和滅菌介質的穩定性，測定滅菌腔內不同位置的溫差狀況，確定可能存在的冷點?？蛰d熱分布測試一般需要注意以下幾點：
測試用探頭在布點時不應與腔室內金屬(如內壁、架子等)接觸。
測試用探頭在滅菌腔室內幾何均勻分布。
至少有一支測試探頭布于設備自身控制系統的溫度傳感器附近。
至少選擇10個經過校正的溫度探頭，（探頭的校準偏差應小于±0.5℃，當驗證設備有特殊要求時，可依據相關要求進行校準），連續重復三次測試應符合要求。
性能確認---負載熱分布測試及負載熱穿透測試
在負載條件下對熱分布及熱穿透研究，測試一般需要注意以下幾點：
應盡可能使用待滅菌產品，如果采用模擬物，應結合產品的熱力學性質等進行適當?shù)娘L(fēng)險評估。
熱分布探頭的數量和安放的位置一般同空載熱分布試驗。
熱分布探頭不能接觸帶滅菌的裝載物品；熱穿透探頭必須布于裝載內部。
熱穿透探頭布點位置應有代表性，獲得的數據可以確定最難滅菌的位置。
采用熱穿透數據來計算物理殺滅時間FPHY。
性能確認---生物指示劑挑戰測試
生物指示劑挑戰測試主要目的是獲取所要驗證的滅菌程序殺滅微生物的實際數據，從而證明所建立的滅菌程序達到了程序設計中建立的生物殺滅時間(FBIO)。生物指示劑挑戰測試一般需要注意以下幾點：
所選用生物指示劑的數量應比裝載物品的生物負荷高，耐熱性應比生物負荷強。
評價FPHY和FBIO間的關系，生物指示劑應盡可能靠近溫度探頭的放置部位。
在放置溫度探頭和生物指示劑時，要避免人為地增加或減少某一區域空氣的去除或蒸汽的穿透。
用于挑戰測試的生物指示劑通常為嗜熱脂肪芽孢桿菌的孢子，D值通常為1.5~3.0分鐘，每片（或每瓶）活孢子數5×105~5×106個。生物指示劑用量的計算有兩種方法：殘存曲線法（按對數規則計算），陰性分?jǐn)?shù)法(也稱不生長分?jǐn)?shù)法)。
殘存曲線法
計算生物指示劑的用量可以采用以下公式：
F0＝DBi(lgNBi+1)
備注：DBi是生物指示劑的D值，NBi是生物指示劑的孢子含量。為了使生物指示劑驗證得到陰性培養結果，滅菌F0應能使生物指示劑孢子含量下降至100后，再降低1個對數單位，即F0＝DBi(lgNBi-lgNF)=DBi(lgNBi+1)。
陰性分?jǐn)?shù)法
計算生物指示劑的用量可以采用以下公式：
lgNBi=lgNt+F0/Dbi=2.303×lg(n/q)+F0/Dbii
備注：n為挑戰試驗瓶樣品總數，q為挑戰性試驗結果為陰性的瓶數。當濕熱滅菌工藝的滅菌溫度和滅菌時間確定后，F(xiàn)0可以確定；生物指示劑確定后，Dbi可以確定；微生物挑戰試驗方案確定后，n、q可以確定。所以，通過以上的幾個公式，可以計算出生物指示劑的用量，即N0。
第七節 干熱滅菌工藝開發
工藝開發的目的是為了確認關鍵和重要運行參數，這些參數能夠保證裝載滿足滅菌/除熱原的最低可接受標準。組成裝載的物品必須在工藝開發前確定下來。腔體的熱力學性質及物品和裝載模式的熱力學屬性將在工藝開發過程中進行測定。滅菌工藝應能代表實際的生產條件（例如使用經過水噴淋的方式模擬清洗過的西林瓶），并且開發工藝的過程需要進行良好的記錄。本節將以干熱滅菌柜為例進行干熱滅菌工藝的開發。
1、設計滅菌方法
用于滅菌/除熱原工藝開發可分為干熱滅菌（殘存概率法）、干熱滅菌（過度殺滅方法）、滅菌和除熱原。三者都能夠?qū)崿F(xiàn)對物品滅菌或除熱原以達到無菌保證或內毒素的降低水平。
干熱滅菌（殘存概率法）
殘存概率法可以用在熱不穩定物品的滅菌工藝開發。該工藝取決于測定物品攜帶微生物的數量及耐受性。一旦負荷微生物的耐熱性和數量被界定就可以設計PNSU不大于10-6的滅菌程序。微生物負荷應進行定期監控；經風險評估確定監控頻率。
干熱滅菌（過度殺滅方法）
當被滅菌品的熱穩定性強時往往采用此法，通常不需要檢查污染菌的含量。驗證時可以采用半程序法進行生物指示劑挑戰試驗。
滅茵和去熱原
對于去熱原工藝，過度殺滅法應證明裝載最冷點內毒素水平能夠下降至少3個log單位。使用該工藝開發方法時，必須要考慮滅菌物品存在熱降解的可能性。
2、定義運行參數
干熱滅菌/除熱原過程的關鍵操作參數是溫度和暴露時。另外要考慮的重要參數可能包括壓差、加熱和冷卻階段的時間、溫度。運行參數的開發應確保滅菌工藝使用的挑戰菌滿足最低的PNSU達到至少10-6的水平，和/或除熱原工藝實現內毒素下降至少3 個log單位。裝載應進行溫度研究，以確認裝載的最差條件。工藝開發研究結果必須在起始驗證或確認運行中進行確證。
3、開發裝載類型
最差條件的裝載取決于裝載種類，布局或其它參數。工藝參數應達到裝載所要求的時間和溫度條件。
對于每個裝載配置，裝載內部和周圍應有充足的空間，保證對裝載物的熱穿透性和去除水分的有效性。應考慮包裝材料的類型，保護物品防止其在滅菌/除熱原（前/中/后階段）受到污染。
物品太大而無法裝上推車的應高于地面放置，確?？諝饬魍?。柜內小推車的位置應在裝載形式中記錄（如裝載位置的方向）。應考慮裝載位置對物品加熱的影響。用于放置裝載的托盤、架子、手推車的材料應不產生顆?；蚪到?。通過熱穿透研究進行最差位置或者最難滅菌/除熱原位置的確認。熱穿透FH值可用于研究最難滅菌或除熱原的區域。
4、熱分布研究
裝載物的熱分布研究是為了確認工藝過程中熱介質穿過裝載物的溫度分布情況。熱分布研究可能與熱穿透研究同時進行。熱分布測試用溫度探頭不能接觸裝載物品或柜體硬件（例如推車，架子，托盤）。應有圖片詳細描述溫度探頭在每個裝載中的位置。
在進行溫度分布研究時，運行參數應記錄，運行階段的標準包括以下方面：
每個探頭測得溫度的最大差值
探頭與探頭之間測得溫度的最大差值
探頭測得溫度與設定溫度之間的最大差值。
5、熱穿透研究
熱穿透研究確認預期量的能量已傳輸?shù)窖b載中的物料或物品表面。熱穿透研究用溫度探頭應被放置在裝載物中，計算每個探頭的FH值，用于確認加熱最慢的位置。這樣的位置可代表最難滅菌/除熱原的位置。
對于由不同熱穿透特性的物品組成的裝載，探頭放置應能代表每一種物品類型。每一種研究的裝載方式，其溫度探頭放置位置以及選擇該位置的理由應當作記錄。
計算分析裝載內所有溫度探頭的FH值，確定熱穿透研究過程的有效性。這些數據可為隨后的性能確認研究提供冷點位置。如果BI/EI挑戰研究與熱穿透研究同時進行，滅菌率和/或內毒素降低水平應符合預定的接受標準。
第八節 干熱滅菌設備確認
1、干熱滅菌設備確認
以下將以干熱滅菌柜為例，對干熱滅菌設備確認的重點項目作簡要闡述。
運行確認---壓差測試
干熱滅菌柜內氣流和溫度分布情況受室內壓差影響，最小壓差的確定依照系統設計要求，腔體內與外部環境的壓差應當經過確證。
運行確認---高效檢漏測試
干熱滅菌器的出風系統必須保證符合A 級潔凈空氣的標準，因此應對其高效過濾器定期進行完整性測試（如PAO測試）。髙效過濾器本身可能被高溫破壞產生懸浮粒子，同時在使用過程中升溫和降溫速度對高效過濾器的壽命亦有很大影響。
運行確認---塵埃粒子測試
塵埃粒子測試通常是在開啟風機但不加熱模式下操作，應當關注取樣點到粒子計數器的導管長度和彎曲度。如果需要，測試也可在升溫和冷卻狀態下進行，在高溫狀態下測試時，測試導管應連接熱交換器，用來冷卻進入粒子計數器的空氣。
運行確認---空載熱分布測試
空載條件下的溫度分布研究是確認加熱介質的均一性。測試用溫度探頭不應與腔室的內表面接觸，至少在溫度控制探頭附近放置一個熱分布探頭。在測試期間，應當確定并記錄運行的關鍵參數和重要參數。至少選擇10個以上經過校正的測試探頭，此試驗應連續進行3次， 以證明熱分布的重現性。
性能確認---負載熱分布及熱穿透測試
負載熱分布測試可反應負載情況下空氣溫度達到滅菌溫度設定值所需要的時間，負載熱穿透測試則反映滅菌對象達到滅菌溫度時所需要的時間。顯然，滅菌對象達到最低滅菌溫度的時間將滯后于腔室內空氣達到最低滅菌溫度所用的時間， 而滯后值在最大裝載時最為明顯。負載熱分布及熱穿透測試可同時進行。應連續運行3 次，以證明滅菌/除熱原過程具有重現性。
性能確認---微生物挑戰測試
微生物挑戰是通過使用生物指示劑或內毒素指示劑來確認對裝載物品的滅菌/除熱原效果。指示劑應放在裝載物內的數個地方，包括除熱原/滅菌效果最差的位點。微生物挑戰測試可與熱穿透測試同時進行。
對于干熱滅菌，應證明挑戰微生物在該過程中的存活概率不大于10-6。通常生物指示劑為枯草芽孢桿菌孢子，D值大于1.5min，含菌量5×105~5×106個。
對于除熱原，一般將不小于1000單位的細菌內毒素加人待除熱原的裝載物，證明該除熱原工藝能使內毒素至少下降3個對數單位。細菌內毒素滅活驗證試驗所用的細菌內毒素一般為大腸埃希菌內毒素。
由于除熱原的工藝比殺滅袍子的滅菌工藝要苛刻得多，所以干熱除熱原工藝驗證中實施內毒素挑戰試驗時，不必再進行生物指示劑挑戰試驗。
2、環境試驗設備確認
環境試驗設備主要指提供穩定溫度和/或濕度環境的箱體類設備，一般為市售的非訂制設備。包括但不僅限于以下設備：
干燥箱
培養箱
恒溫恒濕箱
藥用冰箱
水浴箱
環境試驗設備確認要點如下：
校準檢查
關鍵儀表、傳感器應在運行確認前進行校準。校驗范圍應滿足用戶使用的范圍。如藥用冰箱實際使用范圍是2~8℃，則校準范圍應至少涵蓋2~8℃。
功能確認
根據用戶需求的操作范圍，對操作參數的范圍進行確認，而不能僅僅對典型的情況進行測試。
報警確認
如冰箱的高溫或低溫報警，恒溫恒濕箱的溫度/濕度超標報警。
權限確認
如果操作系統有登錄權限的設定功能，應進行權限測試。不同級別的權限應在使用SOP中進行規定。
數據管理確認
如適用，數據的安全性、存儲、備份、恢復審計追蹤等功能應按照規定的程序進行測試。
溫度/濕度分布確認
確認溫度/濕度能夠持續穩定在樣品儲存的要求范圍內。一般進行空載測試，如需要，可進行負載測試。溫度/濕度分布測試一般不低于24小時連續記錄。
京公網安備11010802046783號
