能力驗證是指通過對實驗室檢測結果進行對比分析，來對實驗室的能力進行系統評價的一項活動。依據CNAS-RL02:2018《能力驗證規則》的要求，申請國家認可委（CNAS）認可的實驗室在申請的每個子領域均應參加能力驗證活動并證明其技術能力；獲準認可的實驗室也要按一定頻次定期參加能力驗證活動。
上海材料研究所機械工業無損檢測中心（SRIMNDT）是國家認可委認定的NDT能力驗證提供者（注冊號：PT 0052），按照ISO/IEC 17043《合格評定 能力驗證的通用要求》開展無損檢測領域的能力驗證活動。無損檢測能力驗證涉及到磁粉檢測、超聲檢測、射線檢測和滲透檢測等領域。
無損檢測能力驗證的數據統計和結果分析對于能力驗證計劃的合理設計、有效分析、客觀評價和結果利用都具有重要作用。本文以2018年和2019年兩個年度的磁粉檢測能力驗證結果為例，探討了不同統計方法對能力驗證結果分析的影響。
一、磁粉檢測能力驗證結果評價現狀
目前，主要采用偏倚估計值法和數理統計兩種方法對磁粉檢測能力驗證結果進行評價。偏倚值估計法是將考核樣品定值實驗得出的參考值作為指定值X，將能力驗證參加者的檢測結果x與指定值X的差值與最大允許誤差或參考值的不確定度進行比較。數理統計則是通過對參加同一批能力驗證的檢測結果進行統計分析，來確定指定值X和能力驗證評定標準差圖片，并進行合格判定。常用的能力驗證統計方法主要分為異常數據檢驗法和穩健統計法。
異常數據檢驗法主要是基于格拉布斯（Grubbs）等準則的經典統計法，其特點是在給定的顯著性水平下，通過概率統計的原理發現并剔除異常值。由于其顯著性水平是人為給定的，所以準確性也會受到人為因素影響。
穩健統計法是指不用識別或剔除離群值，可使用所有測量數據將離群值的作用降低的統計分析方法。目前標準中推薦的穩健統計法主要是中位值和標準化四分位距法和迭代法。相較于異常數據檢驗法，穩健統計法的優點是異常值的判定不受人為因素影響，當檢測數據符合或者較符合正態分布時，都可以得到較為可靠的分析結果，但當數據明顯偏離正態分布時，穩健統計法不是最優的選擇。有研究者在對醫學檢驗實驗室能力驗證結果評價中發現，當能力驗證檢測數據較多時，穩健統計法比異常數據檢驗法更為嚴格。
磁粉檢測是一種常規的無損檢測技術，是鐵磁性材料表面缺陷檢測的首選方法。其以磁粉作為顯示介質，對鐵磁性材料工件的缺陷進行觀察，具有操作簡便、成本低廉、檢測靈敏度高等優點。但是這種方法對檢測人員的經驗水平要求較高，若在磁化過程控制、磁懸液使用、磁粉觀察等過程中操作不當，檢測結果都會產生較大偏差。
由于磁粉檢測結果受人為因素影響較大，統計的檢測數據不易滿足正態分布，不同的統計方法對分析結果的影響較大。文中使用了異常數據檢驗法中的格拉布斯統計法，中位值和標準化四分位距法和迭代法，對磁粉檢測能力驗證結果進行分析比較，探索適用于不同情況下的數據統計方法。
二、數據統計方法介紹
1、Z比分數
Z比分數是判定能力驗證檢測結果的主要依據。Z比分數是由參加者的結果x、能力驗證的指定值X和能力驗證評定標準差圖片得到的實驗室偏倚的標準化度量。文中的3種統計方法中，指定值X是由參加者結果統計得到的平均值、中位值或穩健平均值；標準差圖片代表了穩健標準差、標準化四分位距或傳統標準差。Z比分數計算公式為：
當|Z|≤2時，表明結果滿意；當2＜|Z|＜3時，表明結果有問題；當|Z|≥3時，表明結果不滿意。
2、格拉布斯統計法
格拉布斯統計法是基于格拉布斯準則的一種經典統計法。格拉布斯準則是以正態分布為前提，在應用前需要驗證數據是否基本符合正態分布，并且需要確認統計的檢出水平α和剔除水平α*。依據一組數據的α和α*以及數據個數n，通過查閱格拉布斯檢驗臨界值表獲得臨界值G1-α(n)（單側情形）或G1-α/2(n)（雙側情形）。
在計算得到該組檢測數據的初始平均值和標準差后，通過檢測數據的最大值或最小值計算統計量Gn值，當統計量Gn值大于檢出水平α對應的臨界值時，再將該值與剔除水平α*對應的臨界值比較，如果超限則作為統計離群值剔除，并重新計算數組平均值和標準差，按照以上步驟進行重復判定，直至沒有出現新的統計離群值。在格拉布斯統計法中，最終以去掉統計離群值后的平均值和標準差作為指定值和能力評定標準差。
常見的檢出水平α和剔除水平α*為0.005~0.1，數值越大代表了檢出和剔除要求越嚴格。文中選定的檢出水平α和剔除水平α*分別為0.1和0.05，即超出95%范圍的數值被認定為統計離群值，以有效排除磁粉檢測中人為因素造成的異常檢測結果對統計結果的影響。
格拉布斯統計法的優點是對離群值的定位十分有效，其適用于離群值較少的情形，但在檢測數據過于分散，產生較多離群值的情況下，該方法則不適用。
3、中位值和標準化四分位距法
中位值和標準化四分位距法是目前能力驗證機構廣泛使用的一種穩健統計法，其采用數據中位值作為指定值，并計算標準化四分位距作為能力評定標準差。通過計算上四分位值與下四分位值之間的差值得到四分位距，并乘以因子0.7413得到標準化四分位距。
該統計方法的特點是將前25%數據和后25%數據的影響降低，主要使用中間段50%數據，其應用前提同樣是正態分布，但現實中大多數數據并不能嚴格滿足要求，如果中間段50%數據過于集中，容易導致得到的能力評定標準差偏小，產生第一類錯誤（棄真）。如果數據所有異常值出現在同一側，或者產生“雙峰”現象，則統計模型失效，甚至產生第二類錯誤（取偽）。
4、迭代法
迭代法也是一種穩健統計法，其原理是將檢測數據按照升序排列后，以中位值作為參照值，距離較遠的數值分配較小的權重，距離較近的數值分配較大的權重，并計算得到穩健平均值x*和穩健標準差s*。迭代法不但可以最大程度減小離群值的影響，還可以降低可疑值的作用。相較于中位值和標準化四分位距法，迭代法可以應用在一些非正態分布的數據中，并得到相對準確的統計結果。但對于分布嚴重不對稱、雙峰分布或大比例數據相同的數據模型，迭代法也可能會失效。
5、其他方法
除了本文使用的3種方法，還有一些其他統計方法也常用于能力驗證的結果分析中。在經典統計法中，還有狄克遜（Dixon）統計法、奈爾（Nair）統計法等，可用來確定并排除離群值。在穩健統計法中，CNAS GL002:2018《能力驗證結果的統計處理和能力評價指南》還推薦了算法S，用于計算標準差（或極差），并可推出標準差或極差的穩健聯合值。
三、數據來源
數據取自筆者所在單位在2018年和2019年組織的鋼焊縫磁粉檢測能力驗證活動（參與的實驗室分別為21家和24家），所有實驗室所檢均為同一鋼焊縫樣品。
能力驗證樣品采用普通碳素鋼焊接而成，焊接方法為二氧化碳氣體保護焊，焊接形式為對接焊縫，焊縫表面有焊接形成的缺陷。檢測方法為傳統的磁軛法，并采用相關焊縫磁粉檢測標準進行檢測。標準試樣中有兩處缺陷，參加能力驗證的實驗室需要分別對缺陷的顯示位置（X1，X2）和長度（L1，L2）進行檢測。
四、結果與討論
采用未剔除離群值的經典統計法作為參照，使用格拉布斯統計法、中位值和標準化四分位距法和迭代法對2018年和2019年鋼焊縫磁粉檢測能力驗證檢測結果進行統計，結果如表1和表2所示。2018年和2019年的統計數量分別為21個和24個，分別對4個分項檢測指標（X1，L1，X2，L2）進行統計。

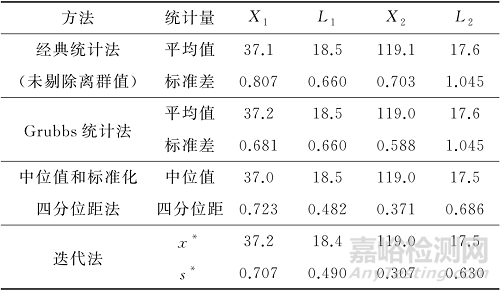

表1 2018年鋼焊縫磁粉檢測統計結果

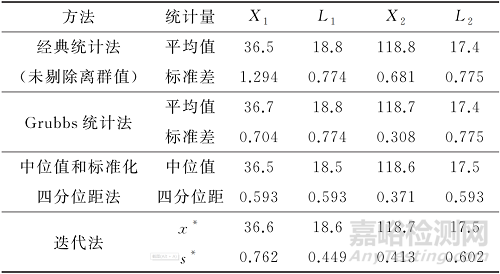

表2 2019年鋼焊縫磁粉檢測統計結果
1、指定值準確性分析
使用的格拉布斯統計法剔除水平α*為0.05。在使用格拉布斯統計法對4組位置數據進行統計時，發現并剔除了離群值后，4組數據的指定值相較于經典統計法的結果發生了偏移，同時能力驗證評定標準差減小，對于可疑值的評定更加嚴格。另外4組沒有出現離群值的數據，其得到的指定值和能力驗證評定標準差與經典統計法得到的結果相同。
應用中位值和標準化四分位距法和迭代法這兩種穩健統計法進行統計后，8組數據的指定值相較于經典統計法均發生了偏移，而能力驗證評定標準差相應減小。在4組剔除異常結果的數據中，將兩種穩健統計法與格拉布斯統計法的結果進行對比發現，迭代法與格拉布斯統計法的指定值更接近，相對于經典統計法結果均發生了同方向的偏移；中位值和標準化四分位距法的指定值未發生偏移，而2019-X1（表示2019年的數據L1，其余類比）指定值的偏移方向與格拉布斯統計法的相反，其余兩組的偏移方向與格拉布斯統計法的相同。經過比較，在出現較為明顯的異常結果時，迭代法得到的指定值準確性更高。
2、嚴格程度合理性分析
為了進一步比較格拉布斯統計法、中位值和標準化四分位距法和迭代法在能力驗證結果分析中的適用性，筆者分析3種方法得到的數據滿意率，結果如表3（NIOR為四分位距）和表4所示。

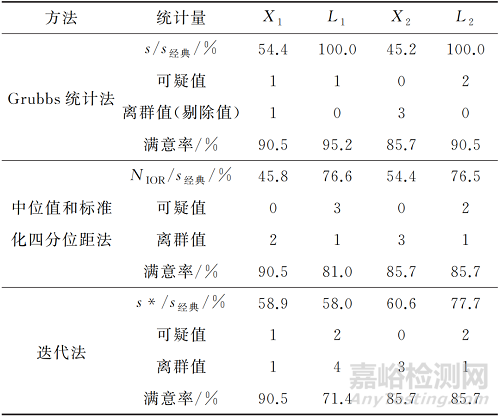

表3 2018年不同統計方法的滿意率分析結果

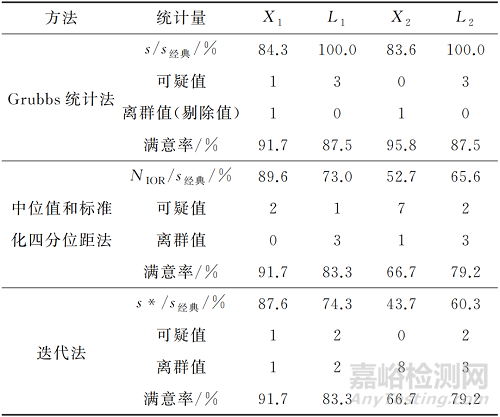

表4 2019年不同統計方法的滿意率分析結果
在格拉布斯統計法發現離群值的4組數據中，2018-X1，2018-X2和2019-X1基本符合正態分布，使用3種不同統計方法評定的滿意率相同，且體現統計方法嚴格程度的能力驗證評定標準差也基本相同；而對于2019-X2，其中位值和標準化四分位距法和迭代法得到的滿意率和能力驗證評定標準差與格拉布斯統計法的有較大差異。經過對該組數據進行分析，發現數據中有大比例相同的數據，數據整體不符合正態分布，導致了中位值和標準化四分位距法和迭代法分析的結果失真，所剔除的部分離群值為誤判，而采用剔除水平α*為0.05的格拉布斯統計法，得到的判定結果更符合實際情況。
格拉布斯統計法未發現離群值的4組數據（2018-L1，2018-L2，2019-L1和2019-L2）基本符合正態分布。將中位值和標準化四分位距法和迭代法的統計結果進行比較，發現在2018-L1中，迭代法的嚴格程度高于中位值和標準化四分位距法的，而另外3組嚴格程度基本相同。
結語
(1) 在磁粉檢測能力驗證結果分析中，當數據模型符合或基本符合正態分布模型時，迭代法、中位值和標準化四分位距法可以排除統計過程中人為因素對結果的影響；迭代法得到的指定值比中位值和標準化四分位距法的更為準確可靠；迭代法的嚴格程度也略高于后者。當數據模型不符合正態分布模型時，中位值和標準化四分位距法與迭代法容易失效，并可能產生誤判，而選用剔除水平α*為0.05的格拉布斯統計法可以得到更合理的統計結果。
(2) 應依據數據分布特征合理選擇數據統計方法對磁粉檢測能力驗證結果進行分析，以提高分析結果的可信度。當數據滿足或基本滿足正態分布時，建議采用迭代法進行結果分析；當數據不滿足正態分布時，建議采用格拉布斯統計法，結合檢測數據數量、數據分布特征等因素，合理選擇剔除水平α*，剔除人為誤差造成的異常結果。
