乍一看到JACC: Cardiovascular Imaging上的下面這個題目，筆者感覺自己錯過了一個世紀，什么時候機器人輔助超聲已經可以寫社論了？這個應用已經如此廣泛了？趕緊來學習學習。
圖1 剛剛發表在JACC: Cardiovascular Imaging上的原文
于是，筆者首先搜索了這兩位作者，均來自于澳大利亞墨爾本（畢竟土澳地廣人稀~），一位是Baker Heart and biabetes Institute的Leah Wright博士，另一位是Swinburne University of Technology中Department of Mechanical Engineering and Product Design Engineering的Edgar M. Hidalgo博士。擔任高級超聲心動圖技師的Leah Wright博士，特別關注超聲心動圖在肺動脈高壓臨床隨訪中的應用
去年，這兩位作者就發表了“遠程機器人輔助心臟超聲的當前應用：臨床運用和技術局限性的系統評價”。可惜的是只查到公開發表的摘要，不過從摘要中我們亦可看到，在2021年3月，研究者們從2,997篇文章中篩選出了25篇相關報道，其中10篇屬于臨床階段，另有15篇屬于臨床前研究。在10篇臨床研究中有40%屬于心血管領域，機器人輔助超聲系統（Robot-assisted ultrasound systems，RAUS）運用在了113名心血管參與者身上，結果顯示其與傳統超聲相似，但仍存在著瓣膜評估方面的局限。在大多數檢查時，需要助手根據口頭指示調整超聲設置，從而延長了檢查的時間（其中一篇提到延長了40%）。圖像質量方面的錯誤主要來源于圖像分辨率，因此凸顯了圖像質量的重要性。信息傳輸方面，低帶寬即可用于控制機器人，視頻及超聲圖像的傳輸則需要更高的帶寬。反饋方面，視覺（56%）和視覺與力的結合（36%）是最普遍采用的系統；力反饋能夠使得超聲技師意識到施加在患者皮膚上的壓力，并讓機器人控制更加順暢。
而到了本篇綜述，幾位作者們旨在進一步分析用于超聲檢查的遠程機器人操作系統的狀態，評估它的臨床和臨床前應用，確定其局限性，并概述未來的方向。

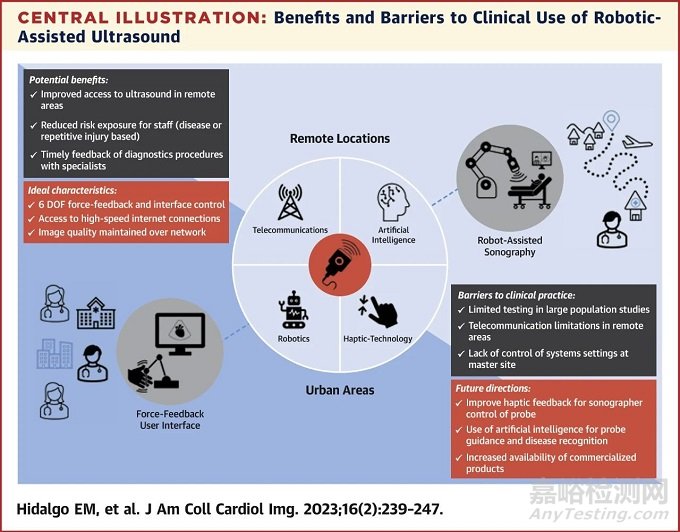

圖2 機器人輔助超聲的優勢和壁壘，本文的中心圖
機器人設計與功能
上圖中的有些部分大家都很熟悉了，今天重點來看看超聲機器人的設計特殊性。研究者們首先就總結，RAUS機器人可分為三類：1）專用超聲檢查而設計的機器人；2）改裝生產線上的工業機器人；3）協作機器人（Cobots），通常以較低的速度運行并配備力和扭矩傳感器，可檢測接觸和碰撞，相較工業機器人更安全的機器人。
機器人的結構設計如下圖3，包括由驅動關節連接的連桿組成的單個運動鏈串行機制，其中底座部分由至少2個運動鏈連接到移動平臺；或串行與并形并存的混合機制。這其中，可用自由度（Degrees of freedom，DOF）至關重要，通常DOF等同于機器人的驅動關節數量，能夠決定其執行線性和旋轉運動的能力。機器人的遠程控制需要一個主系統，包括一個復制超聲技師手部動作并將其傳輸?shù)綑C(jī)器人的探頭。主控制器可設計為操縱桿、計算機鼠標、虛擬探針或觸覺設備。而在所報道的所有機器人中，可根據基本功能將其分為兩類：遠程定向控制（Remote orientation control）和遠程運動定向控制（Remote motion-orientation control）。

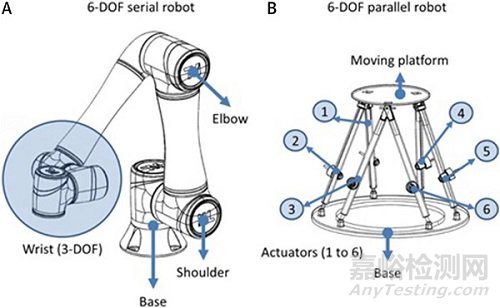

圖3 具有6-DOF的串行和并行機器人。（A）串行機器人，由驅動關節連接的連桿組成的單個運動鏈；（B）并行機器人，其中數字1-6指的是該機器人的6個運動鏈
遠程定向控制
超聲技師僅控制探頭的方向，而依靠身在現場的助手通過握持、抬起和定位機器人將探頭定位于患者身體上，有時還需要額外的微型起重機式升降結構來搬運和放置機器人（想想就折騰）。有的報道中提到，具有2-DOF、3-DOF或4-DOF的串行結構允許部分或完全控制探頭的方向，然而，由于缺乏來自主站點的定位控制，遠程檢查依賴于助手或系統支持，嚴重降低了其功能。同樣地，在一些并行系統中，如果機器人未固定在底座上，則無論DOF多少，都需要一名助手來扶住機器人。

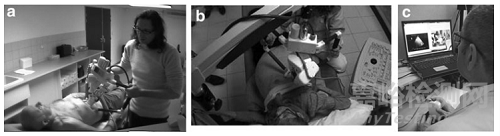

圖4 2016年的報道中，法國Maison de Sante Pluridisciplinaire的Arnaud Saccomandi博士等設計制造的遠程超聲機器人系統
圖5 遠程超聲中使用的串行機器人結構的位置與方向。隨著關節數量的增加，可用于不同方向和位置的自由度增加，具有6個驅動關節的機器人可完全控制超聲探頭的位置和方向
遠程運動定向控制
諸如Kuka LBR iiwa（Kuka AG Robotics）或UR10（Universal Robots）類的串行機器人可實現完全控制探頭的位置和方向。具有6-DOF的串行機器人使用與其手腕相關的3-DOF執行定向運動，并通過其他3-DOF（底座、肩部和肘部）實現定位。除了完全可控外，此類安裝在輪式平臺上的機器人提升了可用性和適用場景，僅需助手或額外的機械結構將其固定或放置在患者身上。

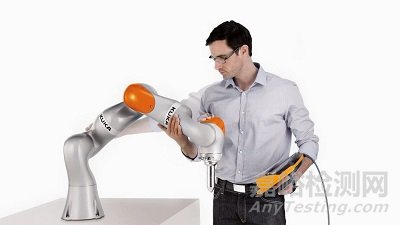

圖6 Kuka LBR iiwa機器人
圖7 UR10機器人（一臺售價314萬歐元左右~）
在目前所有的報道研究中，機器人輔助超聲都需要一名助手在場，主要負責協助患者、設置機器人系統、將機器人所持的超聲探頭放置在感興趣的區域，并按照遠程指令進行圖像優化和采集。串行機器人是具備4至7個自由度的遠程機器人中的主要類型。此外，有設計為“可穿戴遠程超聲機器人”的4-DOF機器人，帶有球形結構，使用緊身胸帶連接到患者胸部的4個不同區域；也有具有線形和徑向齒形導軌，允許探頭方向隨著穩定位置改變的7-DOF機器人。

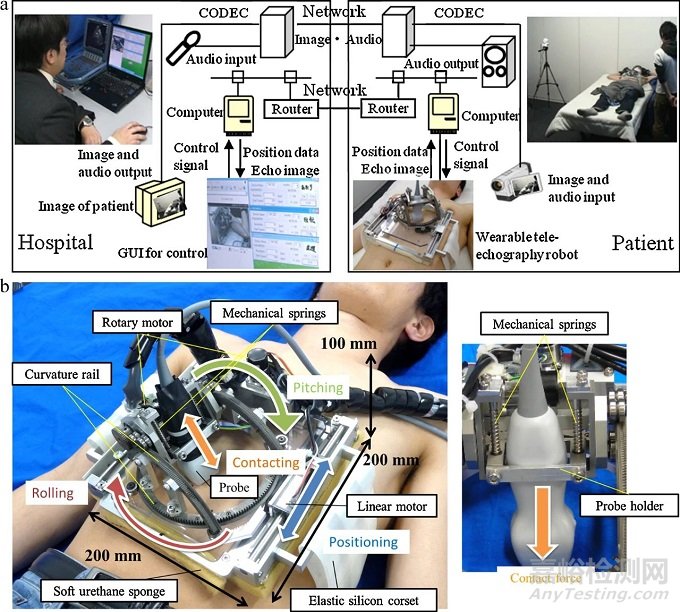

圖8 2013年的報道中，日本研究者開發的便攜式可穿戴遠程超聲機器人系統MicroMaxx（SonoSite Inc.）（這個SonoSite現在的全稱叫Fujifilm SonoSite，日本人民對機器人那可是真愛啊~）
與人工智能的接口
之前的推送中筆者也曾寫過，人工智能AI已獲批用于超聲心動圖的診斷，但僅適用于標準平面的二維成像。本文的研究者們亦提到，可能可以通過幾種不同的方式來協助超聲的遠程操作，包括用于圖像平面的識別和臨床診斷的深度學習。
機器人技術的現狀
從工作臺過渡到臨床實踐。同上文，在這一領域進行的臨床研究中，40%是心血管研究，其余是腹部、腎臟和盆腔（50%），以及肺（10%）；90%的研究中將其與傳統超聲結果進行比較，以確定所獲得的圖像和診斷的可靠性。而在臨床前研究中，檢查類型包括：腹部、腎臟和盆腔（53%）、心臟和血管（13%）、胎兒（13%）、乳房（7%）和其他（14%）。使用機器人系統采集得到的經食道超聲心動圖的臨床前研究，也顯示出了一定的前景，但仍在測試發展中。注意這里的臨床前研究一般是在體外模型，或志愿者身上進行的。

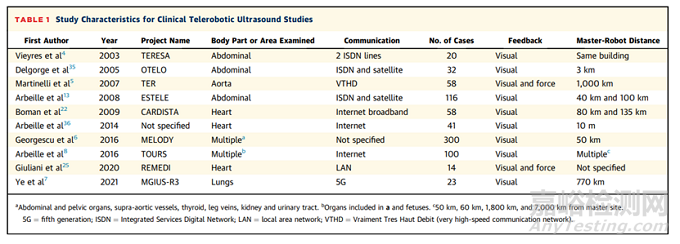

圖9 超聲輔助機器人的臨床研究特征

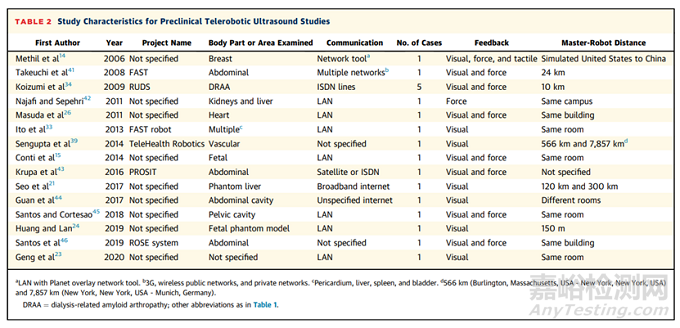

圖10 超聲輔助機器人的臨床前研究特征
仍待解決的問題
COVID-19大流行期間，機器人系統為相應的隔離患者提供了遠程超聲檢查的能力。但是，現階段仍需要培養對機器人系統的信任，使用過程中的患者安全性和結果準確性仍然是重中之重。未來的系統應側重于改進觸覺反饋（譬如使用Phantom Omni（3D Systems）或Omega.6（Force Dimension）等商用觸覺設備），結合人工智能及增加商業化產品的可用性。

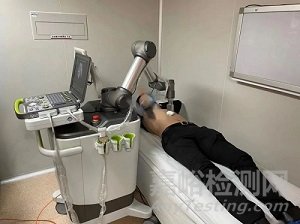

圖11 MGIUS-R3機器人（MGI Tech Co., Ltd）
文章的最后，研究者們提到，醫療機器人是一個不斷發展的行業，預計到2050年能達到125億美金的全球市場份額，他們引用的數據來源于“Medical Robots Market by Product and Service, Application, End User - Global Forecasts to 2025”。在人口老齡化的推動下，手術機器人和康復機器人將是兩個主要的機器人市場。醫學影像機器人則會應用于慢性病的疾病管理和篩查，然而，使用RAUS仍需要獲得商用設備、成本效益比和臨床實用性的關鍵證據。一個重要的臨床比較，即將發生在專家指導下的RAUS，和AI引導的超聲新手用戶間（這真的是個很有意思的比較）；此外，還需要了解每年的維護成本和員工培訓的成本。機器人技術、人工智能和電信的結合，可能將在未來改變醫學超聲的使用方式。
引用文獻：
1. Edgar M. Hidalgo, Leah Wright, Mats Isaksson, et al. Current applications of robot-assisted ultrasound examination. J Am Coll Cardiol Img. 2023: 16: 239-247.
2. Norihito Koizumi, Shin’ichi Warisawa, Mitsuru Nagoshi, et al. Constraction methodology for an remote ultrasound diagnostic system. IEEE Transactions on Robotics, vol. 25, no. 3, pp. 522-538, June 2009, doi: 10.1109/TRO.2009.2019785.
3. Monica Georgescu, Arnaud Saccomandi, Bernard Baudron, et al. Remote sonography in routine clinical practice between two isolated medical center and the university hospital using a robotic arm: a 1-year study. Telemedicine and e-Health. April 2016.
4. Adriana Vilchis, Kohji Masuda, Jocelyne Troccaz, et al. Robot-based tele-echography: the TER system. Stud Health Technol Inform. 2003;95:212-7.
