高電壓鋰離子電池（以NCM523為正極、石墨為負極）將充電電壓提高到4.5V，以獲得更高能量密度，但是隨之而來的過渡金屬溶解、鋰枝晶問題會導致電池內部的短路，從而使電池容量迅速衰減。在鋰離子電池中，隔膜將正、負極隔開，同時浸潤電解液，提供鋰離子傳輸通道。而隔膜的結構對高壓鋰離子電池循環壽命的影響尚不明確，陶瓷涂敷隔膜與電解液的反應性對電池性能的影響也鮮有報道。
針對上述問題，德國明斯特大學的Tobias Placke與明斯特亥姆霍茲研究所的Johannes Kasnatscheew合作在Advanced Energy Materials上發表了題為“Understanding the Role of Commercial Separators and Their Reactivity toward LiPF6 on the Failure Mechanism of High-Voltage NCM523 || Graphite Lithium Ion Cells”的論文。該工作研究了不同的隔膜對高電壓NCM523||石墨電池的循環性能的影響，系統地比較了隔膜的結構形態（如多孔狀、纖維狀）對電池的循環穩定性作用機制，研究了電解液中LiPF6與陶瓷隔膜成分的反應特性及對電化學性能的影響。
圖文導讀
（1）隔膜的微觀結構對循環壽命有較大影響。纖維結構的隔膜可以使過渡金屬離子更均勻地沉積，金屬鋰的析出也更加均勻。相反，多孔膜結構的隔膜則導致了過渡金屬離子聚集性沉積，以及金屬鋰的枝晶型生長，導致電池微短路。
（2）研究分析了不同陶瓷涂層與LiPF6反應的活性，并分析了其與電池的電化學性能之間的關系。研究表明，Al2O3、AlOOH與LiPF6反應生成的二氟磷酸陰離子極大改善了循環壽命。

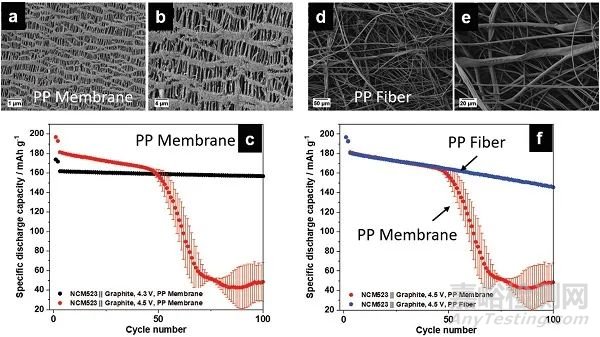

圖1 a，b) PP隔膜的SEM圖。c）采用PP隔膜的NCM523||石墨全電池在分別在2.8-4.3 V和2.8-4.5 V循環性能圖。d，e）纖維狀PP隔膜的SEM圖。采用PP隔膜和纖維狀PP隔膜的NCM523||石墨全電池在2.8-4.5 V循環性能圖。
圖1中（a,b）為PP膜的SEM圖，可以看出PP膜為拉伸的多孔結構。使用PP隔膜組裝的NCM523||石墨全電池在2.8-4.3 V電壓范圍內可以穩定循環100圈，容量保持率達到97%；而將電壓范圍調整到2.8-4.5 V時，其容量提高到180 mAh/g。循環50圈后，電池迅速衰減（圖1c）。
圖1d、e為纖維狀PP隔膜的SEM圖。將PP隔膜更換為纖維狀PP隔膜后，NCM523||石墨全電池在2.8-4.5 V電壓內可穩定循環100圈，沒有出現容量迅速衰減（圖1f）。

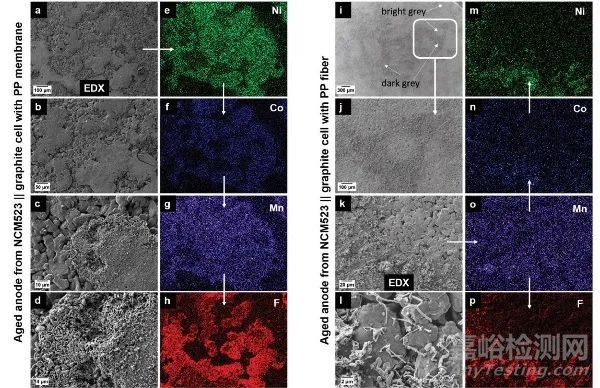

圖2 a-h)循環100圈后，使用PP隔膜的NCM523||石墨全電池石墨負極的形貌及元素分布圖；i-p）循環100圈后，使用纖維狀PP隔膜的NCM523||石墨全電池石墨負極的形貌及元素分布圖。
圖2 a-h)是使用PP隔膜的NCM523||石墨全電池循環100圈后，石墨負極的形貌及元素分布圖?？梢钥闯?，在石墨負極上有明顯的“島狀”鋰金屬枝晶，并且相對應的過渡金屬元素的分布也較集中，此外F元素集中在鋰金屬的區域，主要是由于電解液中鋰鹽與鋰金屬的反應導致。
圖2 i-p）是使用纖維狀PP隔膜的NCM523||石墨全電池循環100圈后石墨負極的形貌及元素分布圖，可以看到在石墨表面有“亮灰”和“暗灰”區域，“亮灰”區域是指高度覆蓋的石墨顆粒，由小球形鋰成核點組成。“暗灰”區域是指形成的鋰枝晶，然而，與使用PP隔膜的“島狀”鋰枝晶相比，這些枝晶分布更均勻。此外，在循環后的石墨負極上仍然觀察到過渡金屬的聚集，但是其分布更加均勻。
圖3 激光燒蝕電感耦合等離子體質譜（LA-ICP-MS）分析。a-d）使用PP隔膜的NCM523||石墨全電池循環100圈后石墨負極的元素分布圖。e-h）使用纖維狀PP隔膜的NCM523||石墨全電池循環100圈后石墨負極的元素分布圖。
為進一步明確纖維狀PP隔膜對鋰枝晶和過渡金屬均勻沉積的作用，使用激光燒蝕電感耦合等離子體質譜，對循環后的石墨電極進行表征分析。圖3a-d為使用PP隔膜的NCM523||石墨全電池循環100圈后石墨負極的元素分布圖，可以看到“島狀”鋰金屬聚集的信號，并且在鋰金屬的周邊過渡金屬也較富集，特別是Mn元素的信號強度更高，因此Mn對于負極的老化及SEI膜的組成影響更大。采用纖維狀PP隔膜的石墨負極并沒有檢測到“島狀”鋰金屬的信號，Li元素及過渡金屬元素的分布更加均勻，并且同樣Mn元素的信號強度較高。

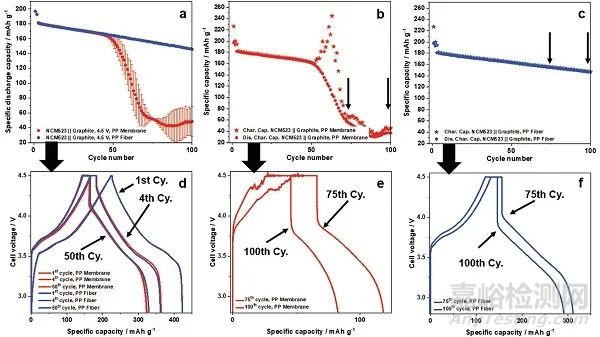

圖4 a)使用PP隔膜和纖維狀PP隔膜的NCM523||石墨全電池循環性能比較圖。使用PP隔膜和纖維狀PP隔膜的NCM523||石墨全電池充電、放電比容量圖。使用PP隔膜和纖維狀PP隔膜的NCM523||石墨全電池第1、4、50圈循環的充放電曲線（d）。使用PP隔膜和纖維狀PP隔膜的NCM523||石墨全電池第75、100圈循環的充放電曲線。
需要注意的是，雖然使用纖維狀PP隔膜抑制了電池的容量衰減，但是在電池早期的50圈循環中，不論使用PP隔膜還是纖維狀PP隔膜，電池的容量衰減趨勢是一樣的（如圖4a、d所示）。經過50圈循環后，使用PP隔膜的電池出現了充電容量的波動，表明了電池內部存在微短路（圖4b、e）。而使用纖維狀PP隔膜的電池在50圈循環后，并沒有出現充電容量波動和電壓“噪音”（圖4c、f）。因此，纖維狀PP隔膜提高電池循環穩定性的原因在于，其保證了鋰金屬和過渡金屬元素在石墨負極上的均勻沉積。
圖5 a）使用PP隔膜和C-PET隔膜的NCM523||石墨全電池循環性能比較圖。C-PET隔膜的SEM圖（b，c）。使用C-PET隔膜的NCM523||石墨全電池循環100圈后石墨負極的SEM圖（d-i）及元素分布圖（j-i）。
盡管纖維狀PP隔膜有效提高了電池的循環壽命，但是需要指出的是其厚度為230 μm，遠遠大于商業化PP隔膜，隔膜的厚度或許也有重要作用。因此，在研究論文中與報道的電化學數據進行比較的時候，隔膜的厚度是一個重要參數。
圖5a是使用PP隔膜和C-PET隔膜（Al2O3涂覆的PE對苯二甲酸酯纖維膜）的NCM523||石墨全電池循環性能比較圖。圖5b、c為C-PET隔膜的SEM圖。C-PET隔膜的陶瓷涂層對著NCM523正極，纖維狀一面對著石墨負極。與纖維狀PP隔膜類似，C-PET隔膜也顯著提高了電池的循環穩定性，但是不能阻止過渡金屬和鋰金屬在石墨負極上的聚集。如圖5d-i所示，100圈循環后的石墨負極上出現了鋰金屬形貌，通過EDX分析元素也可以檢測到過渡金屬元素的存在（圖5j-l）。因此可以得出結論，隔膜的結構對于高壓電池的循環穩定性有重要影響，纖維結構的隔膜改善了負極/隔膜的界面，促進了均勻、致密的鋰金屬的析出，從而避免電池微短路。

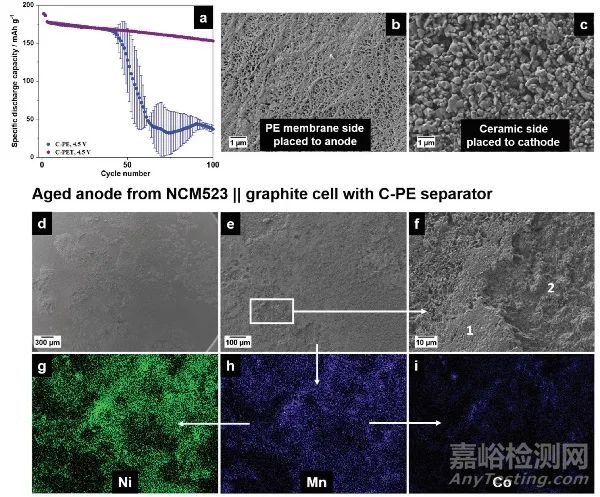

圖6 使用C-PE和C-PET隔膜的NCM523||石墨全電池循環性能圖。C-PE隔膜的SEM圖（b，c）。使用C-PE的NCM523||石墨全電池循環100圈后石墨負極的SEM圖（d-f）及元素分布圖（g-i）。
圖6a對比了陶瓷涂覆的PE隔膜（C-PE）和C-PET隔膜對循環性能的影響。圖5b、c為C-PE隔膜的SEM圖。使用C-PE隔膜的電池與使用PP隔膜類似，出現了嚴重的容量衰減。圖6d-f為循環后的石墨負極SEM圖，可以觀察到類似的“島狀”鋰金屬，大量的過渡金屬元素也出現在循環后的石墨負極上（圖6g-i）。這些結果表明，不論是普通隔膜還是陶瓷涂覆隔膜，纖維結構的隔膜對電池的循環性能有積極作用。

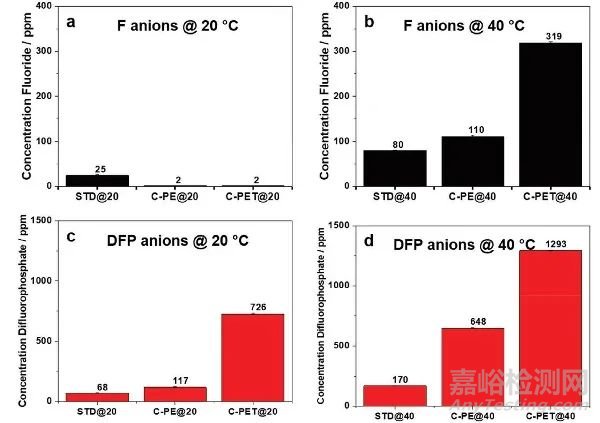

圖7 C-PET隔膜和C-PE隔膜與標準電解液的反應性比較（在20℃和40℃保存3天）。（a）20℃（a）和40℃（b）時F離子濃度比較圖。20℃和40℃時DFP離子濃度比較圖。
圖7為C-PE隔膜和C-PET隔膜與標準電解液（STD）反應性質表征圖。如圖7a所示，隔膜加入電解液后，電解液中的氟離子濃度大幅降低，表明這種涂覆隔膜可以大量消耗電解液中的HF。但是對于二氟磷酸根（DFP）離子的濃度影響較大的是C-PET隔膜，DFP的濃度達到了726 ppm（圖7c）。已有的研究表明，DFP對于高電壓電池穩定性有促進作用。因此，C-PET隔膜提高了電池的循環性能不僅是纖維結構的作用，還應包括DFP的作用。
在高溫條件下，鋰離子電池運行時不同隔膜的特性也進行了表征分析。如圖7b所示，在40℃時，氟離子的濃度均有大幅增加，而使用C-PET隔膜時氟離子的濃度最高，表明其更高的反應活性。DFP的濃度在40℃時也均有增加，表明溫度增加促進了LiPF6與隔膜的反應（圖7d）。

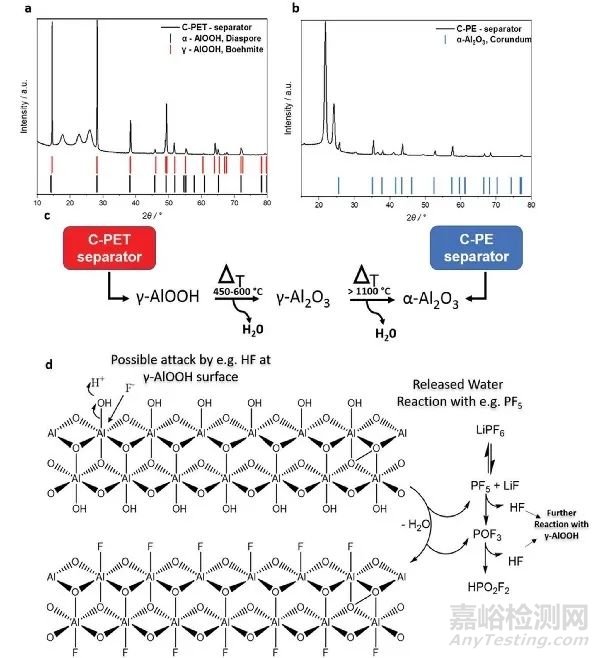

圖8 C-PET和C-PE隔膜的XRD圖（a，b）。γ-AlOOH合成α-Al2O3的路徑圖。LiPF6與勃姆石修飾的隔膜反應機制圖。
圖8a、b為C-PET隔膜和C-PE隔膜的XRD圖，C-PE隔膜的涂層為α-Al2O3。通過拉曼進一步確定C-PET的涂層為γ-AlOOH。如圖8c所示，γ-AlOOH加熱至450-600℃可形成γ-Al2O3，進一步加熱至1100℃以上形成α-Al2O3。如圖8d所示，電解液中的H+與γ-AlOOH表面的羥基中和，釋放出的水分子與PF5反應，促進了LiPF6進一步分解。水解反應進一步產生了POF3，隨后產生了二氟磷酸根。在此過程中HF持續產生，進一步與γ-AlOOH反應，產生更多水分子，再次促進LiPF6水解。提出的反應機制很好的解釋了為什么C-PET隔膜與電解液反應性更強。

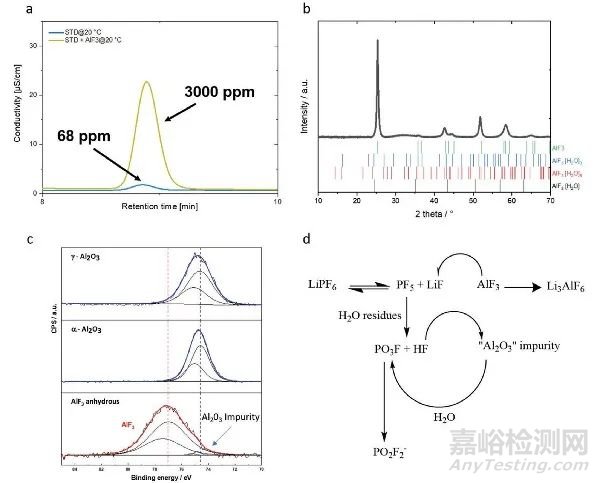

圖9 脫水AlF3在標準電解液中產生DFP的離子色譜圖。AlF3的XRD實驗測得圖及AlF3、AlF3[H2O]、AlF3[H2O]3、AlF3[H2O]9的理論衍射圖。γ-Al2O3、α-Al2O3及使用過的AlF3的Al2p XPS譜。AlF3與LiPF6反應機制圖。
如圖9a所示，脫水的AlF3在標準電解液中引發產生了較多的DFP，推測是由于AlF3與LiF反應生成Li3AlF6，導致了LiPF6分解平衡的移動，產生了更多PF5。大量的PF5與電解液中痕量的水反應，便產生了DFP離子（圖9d）。由于標準電解液中水含量極少，因而這個假設不足以解釋DFP濃度大幅升高。考慮到水分子可能吸附在AlF3表面，但是XRD并沒有表明任何AlF3水合物的存在（圖9b）?？紤]到AlF3是由Al2O3合成的，因此AlF3中可能存在少量Al2O3，通過XPS表征，證明了AlF3中含有少量雜質Al2O3。由于Al2O3的存在，與LiPF6水解產生的HF進一步反應生成了更多水分子，反過來促進了LiPF6的進一步水解，這也就解釋了為何DFP離子濃度較高的實驗結果。
總結與展望
本文通過比較不同結構的隔膜對NCM523||石墨全電池的循環性能的影響，指出纖維結構的隔膜可提升電池循環穩定性，原因在于鋰金屬和過渡金屬在石墨負極上的析出更均勻，避免了電池的微短路。不同陶瓷隔膜的涂層與電解液中鋰鹽的反應程度不同，γ-AlOOH反應活性最高，促進了LiPF6的水解，產生的二氟磷酸根有助于提升電池循環穩定性。采用AlF3包覆時應注意合成條件的影響，雜質（Al2O3）及水合物會促進LiPF6的水解，從而產生不同的電化學循環穩定性。
文獻鏈接
Understanding the Role of Commercial Separators and Their Reactivity toward LiPF6 on the Failure Mechanism of High-Voltage NCM523 || Graphite Lithium-Ion Cells. (Adv. Energy Mater., 2021, DOI: 10.1002/aenm.202102599)
原文鏈接：
https://onlinelibrary.wiley.com/doi/10.1002/aenm.202102599
