三圓截點法測定晶粒度的技巧(GB/T 6394—2017 or ASTM E112-13(R21)GB/T 6394—2017
截點法是計數已知長度的試驗線段（或網格）與晶粒截線或者晶界截點的個數，計算單位長度截線數NL或者截點數PL來確定晶粒度級別數G。截點法的精確度是截點或截線計數的函數，通過有效的計數可達到優于±0.25級的精確度。截點法的測量結果是無偏差的，重現性和再現性小于±0.5級。在有爭議時，以截點法作為仲裁方法。
ASTM E112-13(R2021)
Intercept Procedure—The intercept method involves an actual count of the number of grains intercepted by a test line or the number of grain boundary intersections with a test line, per unit length of test line, used to calculate the mean lineal intercept length, ?¯. ?¯ is used to determine the ASTM grain size number, G. The precision ofthe method is a function of the number of intercepts or intersections counted. A preci-sion of better than 60.25 grain size units can be attained with a reasonable amount of effort. Results are free of bias; repeatability and reproducibility are less than 60.5 grain size units. Because an accurate count can be made without need of marking off intercepts or intersections, the intercept method is faster than the planimetric method for the same level of precision.
GB/T 6394—2017
截點法是通過計數給定長度的測量線段（或網格）與晶粒邊界相交截點數來測定晶粒度。
對于非均勻等軸晶粒應使用截點法。對于非等軸晶粒度，截點法即可用于分別測定三個相互垂直方向的晶粒度，也可以計算總體平均晶粒度。
截點法有直線截點法和圓截點法。圓截點法可不必過多的附加視場數，便能自動補償偏離等軸晶而引起的誤差，克服了試驗線段端部截點法不明顯的毛病。圓截點法作為質量檢測評估晶粒度的方法是比較合適的。
推薦使用500mm測量網格，尺寸見圖1。

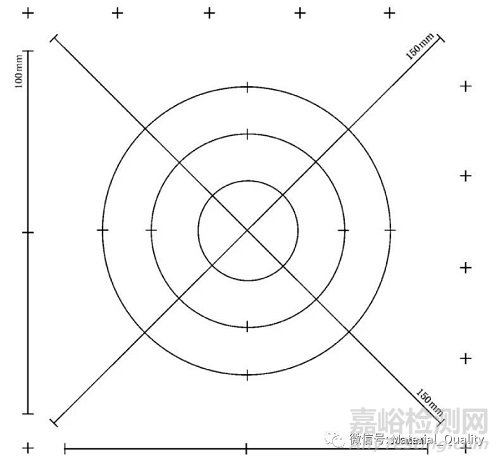

圖 1 截點法用的500mm測量網格
注：
圖1直線總長500mm；周長總和：250+166.7+83.3=500.0mm；
三個圓的直徑分別：79.58mm、53.05mm、26.53mm。
溫馨提示：圖1僅是500mm直線截點法和500mm三圓截點法所用網格線重疊制圖，標準無“復合網格法”。
平均截距：
L——試驗線長度，單位mm；
l——1倍下的平均截距長度，單位mm；
M——所用的放大倍數；
Pi——晶界與試驗線的交點數；
每個視場平均晶粒度G的計算：
GB/T 6394—2017
三圓截點法 應用規則：
1、試驗表明，每個試樣截點計數達500時，可獲得可靠的精確度。對測量數據進行X 2（Kai方）檢驗，結果表明截點計數服從正態分布，從而允許對測量值按正態分布的統計方法處理。對每次晶粒度測定結果可計算出結果的偏差及置信區間。
2、測量網格由三個同心等距，總周長為500mm的圓組成，見上圖。將此網格用于測量任意選擇的五個不同視場上，分別記錄每次的截點數。然后計算出平均晶粒度和置信區間，如置信區間不合適，需增加視場數，直至置信區間滿足要求為止。
3、選擇適當?shù)姆糯蟊稊?shù)，使三個圓的試驗網格在每一視場上產生40～100截點計數，目的是通過選擇5個視場后可獲得400～500總截點計數，以滿足合理的誤差。圖2給出500mm測量網格在不同放大倍數下，截點計數與晶粒度級別數G的關系。圖中陰影區域?yàn)樽罴褱y(cè)量范圍。
4、通過三個晶粒匯合點時，截點計數為2個。
GB/T 6394—2017
晶粒度測定結果的置信區間及相對誤差的計算
相對誤差%RA不大于10時，其測量結果視為有效。
把同一測量網格使用在n個視場上，測量獲得的截點數分別為P1、P2、……、Pn。
平均截點計數計算：
截點計數的標準差計算：
95%置信區間計算：
t值根據選取視場數n選?。?/span>
|
視場數n |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
t值 |
2.776 |
2.571 |
2.447 |
2.365 |
2.306 |
2.262 |
2.228 |
2.2 |
|
視場數n |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
t值 |
2.179 |
2.16 |
2.145 |
2.131 |
2.12 |
2.11 |
2.101 |
2.09 |
測量計數的相對誤差（%RA）計算：
如果%RA對比預期要求相差太大，應補增視場數后重新計算。對于大多數的一般應用，% RA不大于10%，測量結果視為有效的。
相應的平均晶粒度級別數G計算：
P——平均截點計數；
M——所用的放大倍數；
L——試驗線長度，單位mm；
平均晶粒度G的相應的95%置信區間（95%CI）計算：
P——平均截點計數；
S——截點計數的標準；
i——視場數。
平均晶粒度的測量結果表示：
G±95%CI
截點法用500mm測量網格（三圓）制作技巧：
第1步：畫直徑26.53mm的圓
A、圓的高度和寬度均設為26.53mm
B、選擇無填充顏色
C、選擇線的粗細0.5磅
D、線的顏色選自己喜歡的顏色
第2步：畫直徑53.05mm的圓
A、圓的高度和寬度均設為53.05mm
B、選擇無填充顏色
C、選擇線的粗細0.5磅
D、線的顏色選自己喜歡的顏色
第3步：畫直徑79.58mm的圓
A、圓的高度和寬度均設為79.58mm
B、選擇無填充顏色
C、選擇線的粗細0.5磅
D、線的顏色選自己喜歡的顏色
E、繪制圓的中心線
第4步：將三圓組合在一起成為一個整體。
A、將三圓和中心線均“浮于文字上方”
B、再將這三園和中心線組合起來能整體移動
C、恭喜你學會

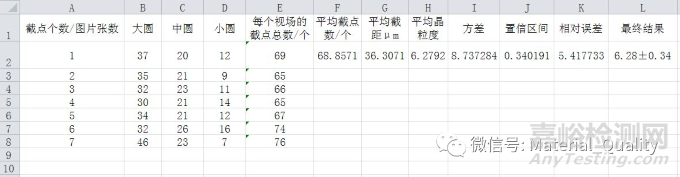

利用Excel編輯晶粒度測定結果的置信區間及相對誤差的計算：
每個視場的截點總數 =SUM(B2:D2)
平均截點數/個 =SUM(E2:E8)/7
平均截距μm =500*1000/(200*F2)
平均晶粒度級別數 =(6.643856*LOG10(200*F2/500))-3.288
方差 =POWER((((E2-F2)^2+(E3-F2)^2+(E4-F2)^2+(E5-F2)^2+(E6-F2)^2)+(E7-F2)^2+(E8-F2)^2/6),0.5)
置信區間 =3.321928*LOG10((F2+(2.447*I2/POWER(7,0.5)))/(F2-2.447*I2/POWER(7,0.5)))
相對誤差 =100*J2/H2

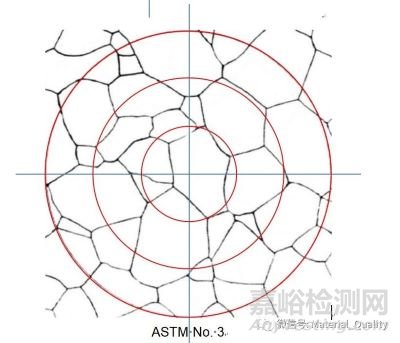

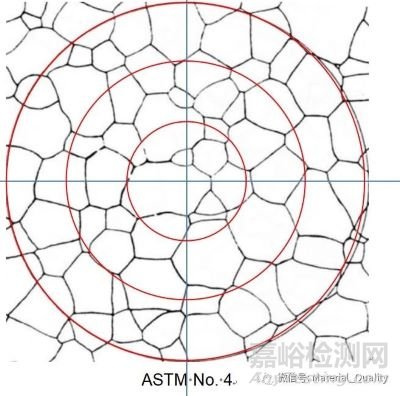

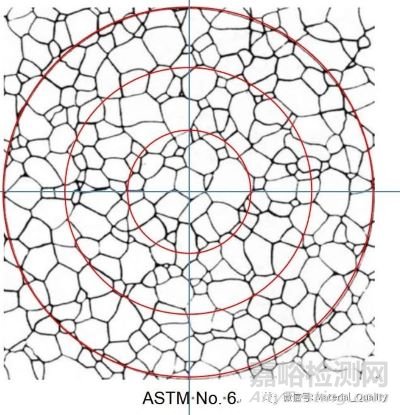

單個視場練習：
