一步制粒又稱噴霧制?；蛄骰仓屏?，由于該設備能在一個容器內以沸騰形式進行混合、造粒、干燥的一步制粒工序，故又稱為一步制粒機，在制藥車間內也可與濕法制粒機連線使用，既可用于制粒后干燥，也可用于藥品造粒及包衣。
一步制粒機的工作原理及分類：一步制粒機根據噴霧裝置安裝位置的不同分為：頂噴、底噴和切線噴三種方式（見圖1），一步制粒機主要組成為一個密閉的料斗容器，粉狀物料依次投入后在熱氣流的作用下呈循環流動，以此達到混合均勻的目的，同時噴入潤濕劑或粘合劑，使粉末凝成疏松的小顆粒，同步開啟加熱后，熱氣流同時對顆粒做高效干燥，直到潤濕劑或粘合劑加完，繼續干燥至水分達到要求，以此實現在容器中一次完成混合、制粒、干燥三個工序。

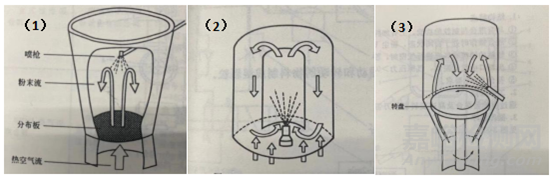

圖1 常見的三種不同的一步制粒機[1]：（1）一步制粒機頂噴裝置；（2）一步制粒機底噴裝置；（3）一步制粒切線噴裝置
頂噴式一步制粒機的噴槍位置在物料運動的最高點，噴液方向與物料流動的方向一致，可避免物料將噴槍堵塞，適用于制粒；底噴式一步制粒機的噴槍位置在物料運動的最低點，噴液方向也與物料運動方向一致，適用于包衣；切線噴一步制粒的噴槍裝在容器壁上，為保證噴霧均勻，底部通常配有旋轉轉盤使物料除上、下運動外，還有旋轉運動形成螺旋狀運動，適用于制粒、制微丸。
一步制粒的關鍵參數：
（1）載料量：載料量需根據物料的松密度與設備的有效容積相匹配，物料過多，若物料不能被吹起，無法形成有效的環狀流化，則容易塌床；物料過少同樣不可取，進入機內的熱空氣會從物料間隙排出，同樣無法形成有效的環狀流化。載料量控制在合適的范圍內是工序正常開展的第一條件。
（2）物料粒度：確定料斗適合的載料量后，物料粒度同樣是是否適用一步制粒的關鍵因素，由于物料進入流化床后僅靠自身懸浮流化進行預混合，外力干擾較小，若主藥、輔料流動性差、結團等，則需在投料前進行預處理。此外，若主藥與輔料的比重或粒度相差太大，也會造成混合不均勻及流化分層現象，影響產品中間體顆粒含量均勻度甚至成品質量。
（3）噴霧速度：噴霧速度通常通過外置的蠕動泵調節，噴霧速度取決于蠕動泵轉速、連接管的直徑、噴槍口的直徑等多種因素。通常只需確定連接管的直徑與噴槍口直徑調節蠕動泵轉速即可。通過制得顆粒的狀態來判斷合適的噴霧速度，粘合劑的噴霧速度增大時，加入的液體流量增大對物料的潤濕能力和滲透能力增強，制得的顆粒直徑更大，若粘合劑粘性較高，在物料流化過程中顆粒還會繼續長大結成疏松的塊。噴霧速度降低，顆粒會更細小均勻，但可能細粉增多，制粒也需要更長時間生產效率降低。
（4）噴霧壓力：噴霧壓力決定了液滴霧化的大小，霧化壓力越大，霧滴越小霧化面積越大，可能會導致霧滴未與粉末接觸潤濕形成顆粒便提前被蒸發干燥，制得的粒細小均勻但細粉多；降低霧化壓力，液滴增大顆粒粒度也隨之增加，易產生少量大顆粒，進一步還會降低干燥的效率。
（5）風量：風量的控制需根據載料量調節在合理范圍內，保證物料形成有效的流化狀態。若風量過大物料粉末被吹起，對于較輕有吸附性的或粒度較小的物料會一直在流化床的上方，無法均勻的與粘合劑接觸，使制得的顆粒不均勻；風量太大還會降低物料溫度，從而延長制粒時間，并會帶走部分細粉組分也未可知。風量小能觀察到一部分物料堆積在料斗底部，流化狀態不好顆粒粒度也會不均勻，風量過小還會有塌床風險。
（6）進風溫度：進風溫度根據潤濕劑沸點和物料熔點選擇合適的進風溫度，若進風溫度過高，一方面，粘合劑在霧化時即被干燥則無法成粒。另一方面，造成料斗內局部溫度過高大于物料的熔點，則會引起結塊現象；進風溫度設置較低時，粘合劑與顆粒接觸時間長，制得的顆粒直徑會變大，顆粒也會更硬實。若設置溫度過低，物料過濕不能保持流化狀態則有塌床風險。
以上參數往往不是單獨對顆粒造成影響，而是相互影響，根據品種特點選擇最佳工藝參數范圍。
常見問題與采取措施：一步制粒工藝中常見的問題：①中間體含量偏高或偏低，分析有兩種情況，一種物料較輕隨氣流損耗或吸附在容器壁或?yàn)V袋，另外是一種是水分導致含量發生變化。采取措施：適當增加布袋抖袋頻率，監測投料與出料前后水分變化。②塌床現象，分析可能是工藝參數不合理，如噴霧速率過快物料過濕或風量不足。采取措施：加強對生產過程的監測，物料流化狀態不好應停止噴霧，調整參數并檢查原因。③床層負壓高，分析原因是細粉隨出風口排出，增加過濾除塵器工作負擔。采取措施：檢查抖袋是否完好，如有破損則不能使用，此外，清理高效除塵器細粉。④顆粒色澤不均一，分析可能是物料未混合均勻或噴頭噴液不均勻。采取措施：投料后預留足夠時間使物料混合均勻后再噴液，檢查噴頭完好性和調整噴頭位置。
一步制粒的優勢是能夠簡化操作，減少硬件設備，提高生產效率優化資源的配置，且獲得的中間體顆粒更均勻；缺點是對物料有要求適用性有限。
參考資料
[1]高鴻慈,張先洲.實用片劑制備技術[M].北京:化學工業出版社,2014:62-63
