高強度級別彈簧鋼使傳統車橋系統的螺旋彈簧能夠?qū)崿F(xiàn)冷成型。因此，它們?yōu)橹匦统擞密嚭洼p型商用車提供了較高的材料利用率。在彈簧結構中使用玻璃纖維增強塑料以及新的車軸概念帶來了進一步的輕量化潛力，此外，還提供了更大的功能集成和額外的電氣化安裝空間，正如Mubea如下展示的案例。
懸架彈簧在客車(PCs)的各個方面都起著重要的作用。整個車輛質量依靠這些彈簧，而它們的柔性緩沖了傳到乘客艙的震動。對于駕駛員和乘客來說，前后軸上彈簧力和彈簧剛度的調整保證了安全舒適的駕駛體驗。
不考慮能量回收，電氣化車輛平臺(電動車，BEV)和插電式混合動力車,PHEV)的底盤輕量化設計仍然非常重要。同時，增加的車輛重量需要更高的彈簧力和彈簧剛度，因此需要更高的彈簧質量。通過對經典鋼彈簧材料的最佳材料利用，或通過替代材料(如彈簧結構中的長纖維增強塑料),經濟、輕質的設計獲得了成功。
一、具有最佳材料利用率的鋼制螺旋彈簧
鋼制螺旋彈簧是PCs的主要設計類型之一。鋼制螺旋彈簧用于復雜的多連桿和雙叉臂車軸，以及廣泛使用的高效麥弗遜前軸和扭力梁后軸。

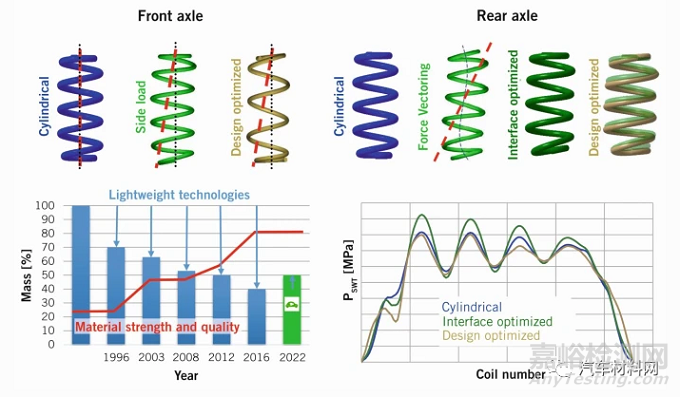

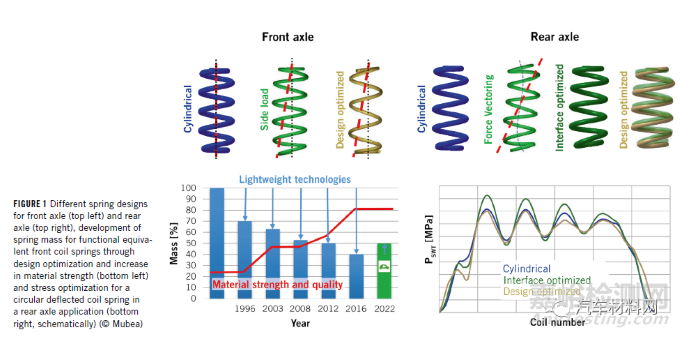

由于彈簧力和彈簧剛度通過鋼絲直徑、圈數和線圈體直徑的簡單變化，螺旋彈簧能夠?yàn)檐囕v平臺的所有重量變量提供精細的調諧范圍。通過有意地將彈簧的力作用線相對于其幾何中心軸移動和傾斜，也可以產生橫向分力。該側向加載彈簧補償麥弗遜支柱中不需要的橫向力，圖1(左上)。它還可以改善扭力梁軸的彈性運動，正如福特公司用的力矢量彈簧[1]所展示的那樣，圖1(右上)。
特別是冷成型螺旋彈簧提供了非常高的設計自由度。它們不需要任何特殊工具，由淬火彈簧鋼通過CNC控制的卷繞指或輥冷成型。因此，每個單獨的線圈可以具有為彈簧的安裝空間和功能定制的形狀，而在熱成型彈簧的情況下，成型心軸限制了設計形狀選擇。
一個主要的挑戰是使冷成型的優勢也可用于重型客車，因?yàn)殇摻z直徑影響繞組剛度的四次方。因此，用于空載重量超過2 t且鋼絲直徑超過18 mm的車輛的彈簧通常是熱成型的，這在功能、安裝空間和構造潛力方面具有相應的缺點。
在過去的二十年中，同等功能的客車彈簧的重量通過冷成型而穩步減小，圖1(左下方)。以下四項發展促成了這一點:
（1）增加的材料強度加上表面層中的高壓縮殘余應力

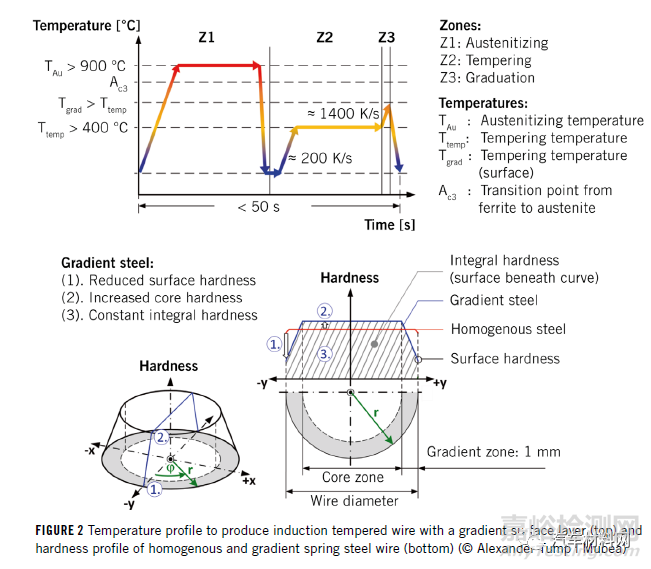

彈簧鋼絲的抗拉強度增加到超過2000 N/mm，為更高的靜態和動態強度(抗下垂損失性和耐久性)奠定了基礎。此外，通過在淬火到馬氏體階段之前感應奧氏體化線材和短的保持時間，獲得了特別細晶粒的微觀結構，這延遲了裂紋擴展并因此進一步增加了疲勞強度，圖2(上)。
一種特殊形式的感應回火能夠通過馬氏體鋼絲的橫截面有針對性地調整硬度分布，圖2(底部)。這種梯度鋼實現了大于2100 N/mm的抗拉強度。與具有均勻硬度的線相比，表面的缺口敏感性以及螺旋彈簧的堅固性保持不受影響。彈簧鋼絲的高極限強度和屈服強度對于通過多階段噴丸處理和彈簧預設定形成壓縮殘余應力分布也是決定性的[2]。
（2）強大的計算機輔助設計優化，圖1(右下角)，用于應力均勻化設計

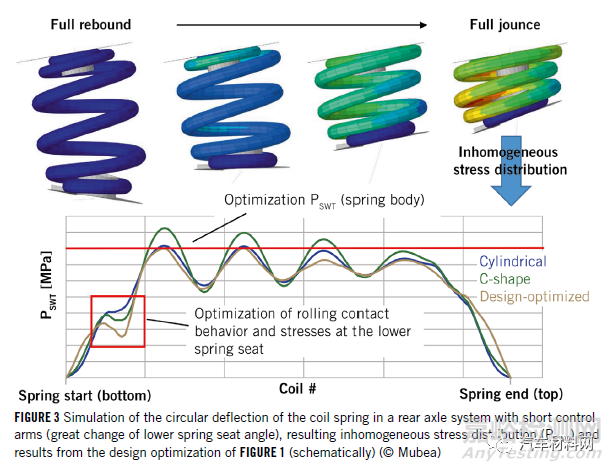

纏繞輪廓設計是輕質堅固螺旋彈簧的第二個先決條件。通過完全參數化有限元模型，設計優化是可能的-考慮所有邊界條件，圖3(底部)。運行期間抗下垂損失的靜態阻力(最大剪切應力τj顛簸負載時)和動態耐久性(通常是彈簧損壞參數P短波無線電發射(Short-wave Transmission))作為限制。目標標準是最小彈簧質量，考慮次要條件，如彈簧剛度、設計長度中的彈簧力、彈簧行程以及內部和外部安裝空間。其結果是一個虛擬彈簧，優化了重量、安裝空間和功能。
（3）與底盤和車身的可靠接口
僅通過考慮車軸運動學，螺旋彈簧可以在輕質結構和堅固性方面進行整體設計，圖3(上)。但界面往往會成為彈簧的薄弱點。此外，為了給電驅動軸和電池創造更多的安裝空間，彈簧的偏轉有時變得更加復雜。因此，隨著電氣化的發展，彈簧接口的精確設計變得更加重要。
（4）改進的表面防護

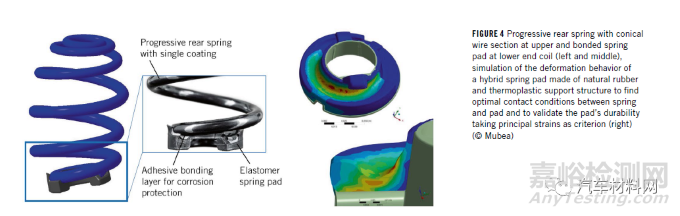

除了彎曲應力和滾動接觸條件之外，彈簧墊（spring pads）移動到焦點-特別是在彈簧板（spring plate）的下界面處，圖4(右)。它們大多由天然橡膠制成。由于高彈簧力和復雜的撓曲條件，它們承受更大的應力。粘性彈性體化合物以及適合的底漆和粘性化學物質的發展帶來了彈簧墊和粉末涂覆的彈簧表面的強化學連接，圖4(左、中)。這有效地消除了下端線圈滾動接觸區域的腐蝕風險。因此，彈簧體中材料的全部強度可用于彈簧的設計。
為了利用這種輕質設計潛力，還必須保護彈簧體在行駛過程中免受損壞和隨后的腐蝕。為此，近年來已經開發了定制的環氧樹脂基粉末涂料系統，例如單層系統，圖4(中)、泡沫狀單層系統和雙層系統。根據石屑損壞的風險，它們可以經濟有效地防止彈簧鋼絲腐蝕。
二、由GFRP制成的適合材料的彈簧設計
玻璃纖維增強塑料(GFRPs)由于其比拉伸強度和比彈性模量的有利比率而提供了巨大的輕質設計潛力。特別是當用作片簧材料時，理想的輕質材料的這些特性可以以最佳方式得到利用。當彈簧主要承受張力、壓力或彎曲時，這總是可能的。這是因?yàn)榭梢允褂脝蜗驅咏Y(jié)構，其中負載基本上由高模量纖維吸收[3]。
對于GFRP螺旋彈簧，由于彈簧橫截面主要受扭轉應力，這需要具有變化纖維取向的定向?qū)咏Y(jié)構，因此重量輕的設計潛力顯著降低。這里的限制因素是材料的橫向拉伸強度，與纖維占優勢的強度相比，橫向拉伸強度顯著降低。除了較低的輕質設計潛力之外，這種彈簧具有降低的抗下垂損失性、在較高溫度下降低的耐久性以及增加的安裝空間需求。
彎曲彈簧設計彌補了這些缺點中的一些，因?yàn)樵谧顝V泛的意義上，這是一系列相互連接的彎曲梁。彎曲梁截面主要承受彎曲應力，這對輕量化設計潛力有積極影響。這種設計的缺點是彎曲時在曲折部分會產生橫向拉伸應力。這可能導致過早失效，尤其是在高溫下。此外，還需要安裝空間，以確保彈簧的穩定性和注重耐用性的接口設計[4]。
橫向板簧是單向GFRP的理想應用。如果橫向板簧除了為結構的垂直運動儲存彈性能量之外還承擔其他功能，這一點尤其正確。通過雙彈性內軸承，側傾穩定的集成是可能的。除了彈簧的宏觀設計之外，內部軸承的位置和剛度也是決定性的。例如，在車輛的橫向方向上，更大的軸承支撐底座提供了增加滾動行程比的可能性。

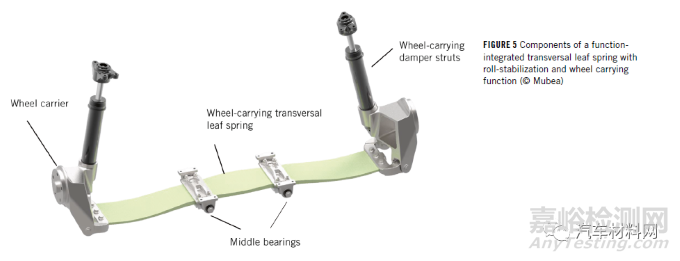

功能集成的另一個階段是除了懸架和側傾穩定功能之外，將車輪導向與橫向鋼板彈簧集成在一起。一個橫向板簧和兩個導向輪減震器，圖5，更換整個多連桿軸系統。彈簧的尺寸、內軸承的位置、彈簧與車輪托架的連接設計以及減震器的調節都會顯著影響彈性運動學。
這種功能集成橫向鋼板彈簧的概念提供了顯著的額外重量?jī)?yōu)勢，因?yàn)樗锌刂票酆瓦B桿都可以更換，并且副車架和車身結構可以簡化。此外，在車輛的縱向方向上節約成本和空間增益的潛力是可能的。在后輪驅動的電氣化測試車輛中，在對后輪軸進行全面的計算機輔助工程(CAE)和多體仿真(MBS)分析之后，實施并驗證了這種功能概念。

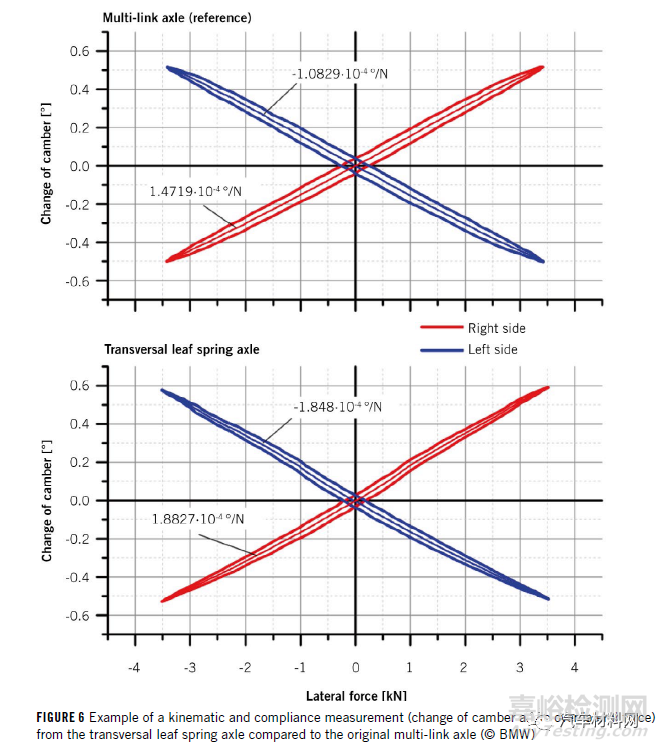

評估證實了在橫向力下關于外傾角和前向軌跡的行為，該行為定性和定量地在具有多連桿軸的參考車輛的范圍內，圖6。通過內部和外部橡膠軸承的目標縱向順應性，在沒有副車架對車身的彈性支撐的情況下，可以實現相當?shù)氖孢m性，尤其是在類似沖擊的縱向力下。通過優化外軸承的軸向剛度，縱向力下的預軌跡變化也可以達到多連桿軸的水平。此外，使用完整的道路負載數據輸入對車軸概念的耐久性進行了測試。橫向鋼板彈簧既沒有顯示外部損傷也沒有顯示內部損傷。
三、結論
在經典客車車橋中，高強度彈簧鋼與計算機優化的螺旋彈簧設計相結合，提供了高度輕量化的設計潛力，具有更大的靈活性和低成本，即使對于PHEVs或BEV等重型車輛也是如此。如果材料合適的彈簧結構可以集成或改善底盤的進一步功能，則可以合理且經濟地利用各向異性材料(如GFRP)的高輕質設計潛力。
參考文獻
[1]Carlitz, A. et al.: Effect of Force Vectoring Spring Implementation into a Twistbeam Suspension. 26th Aachen Colloquium Automobile and Engine Technology, Aachen, 2017
[2]Tump, A.: Leichtbau von Fahrzeugtragfedern durch funktionale Gradierung an Drähten aus Federstahl. Siegen: University of Siegen, Dissertation, 2020
[3]Schürmann, H.: Konstruieren mit Faser-Kunststoff-Verbunden. Berlin/Heidelberg/New York: Springer, 2007
[4]Müller, D.: Beitrag zur Entwicklung von Achsfedern aus Glasfaser-Kunststoff-Verbund: Methoden und Konzepte. Aachen: RWTH Aachen University, dissertation, 2015
