根據中華人民共和國藥典（ChP 2020)，藥用玻璃包裝容器可以按照化學成分與性能，耐水性能，成型方法等進行分類，它包含了注射劑瓶，安瓿瓶，卡式瓶與預灌封注射器。不同產品在成型工藝與方法上有自已的特殊性，比如不同的成型模具（安瓿不需要模具），不同的成型過程（比如管制瓶與模制瓶），不同的加工參數（火溫控制等），會造成產品在物理性能，化學性能的不同，而物理性能方面最直接的方面就是產品的尺寸。
同一產品的尺寸的準確性，或者是尺寸數值的分布，最終在制劑企業的生產工藝過程中會得到體現，比如走線穩定性，軋蓋，灌裝等，一旦出現問題，就會出現巨大的浪費，比如停機，清理，制劑產品不合格等。
作為制劑企業在玻璃包裝材料質量方面第一道防線，來料檢測這時就顯得尤為重要。那么，在進行玻璃包裝容器來料檢測過程中，有哪些重要的尺寸要檢測？又有什么樣的檢測手段？今天就一起來了解一下尺寸檢測的技術要點。
常用的玻璃包裝容器及標準
玻璃包裝容器包含了如下4大類產品的類別，由于不同的工藝過程，這里我們來直觀看下各類產品的標準與特點，以便更好理解其特征，在進行相關測試時能夠與工藝過程進行聯系，幫助藥企了解為何要進行相應的來料檢驗，及工藝問題與尺寸的相關性。
其中安瓿分B/C/D三種，而預灌封注射器除這里展示的類型之外，還有其它的設計，如魯爾接口等的樣式，這里就不再贅述。

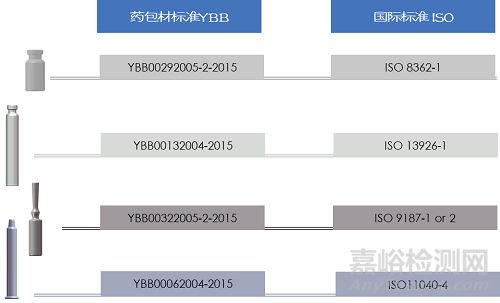

圖 1 不同玻璃包裝容器依據的YBB與ISO標準
來料檢測時需要關注的尺寸
上面所列的不同的產品，有哪些尺寸是值得關注的呢？這些尺寸又與工藝過程有什么樣的關聯？下面就對不同的玻璃包裝容器進行分類解解讀。
注射劑瓶：

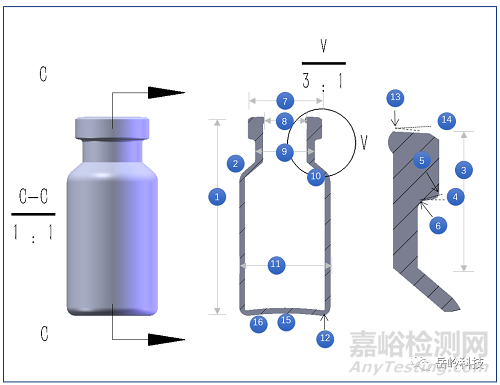

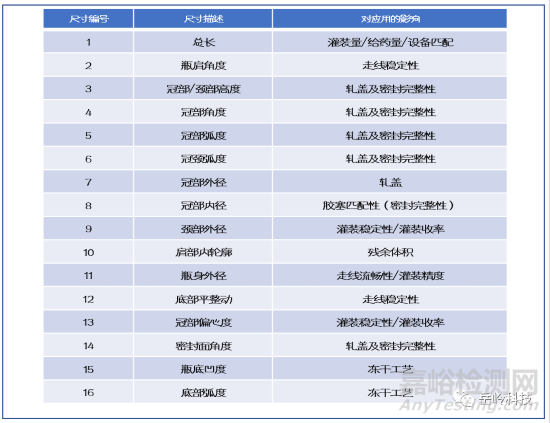

圖 2 注射劑瓶的關鍵尺寸（ISO8362-1）
卡式瓶：

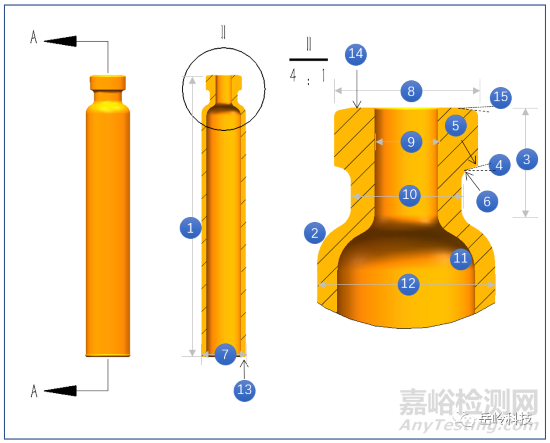

圖 3 卡式瓶的關鍵尺寸（ISO13926-1）
安瓿瓶（B型安瓿為例）：

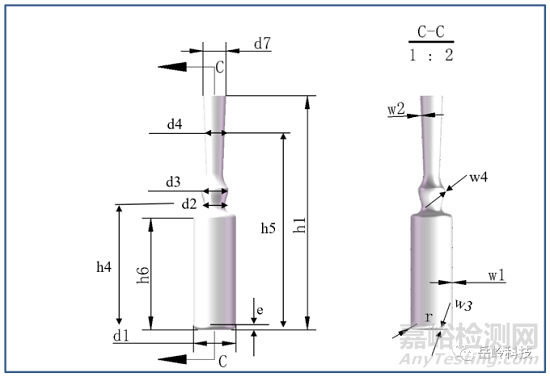

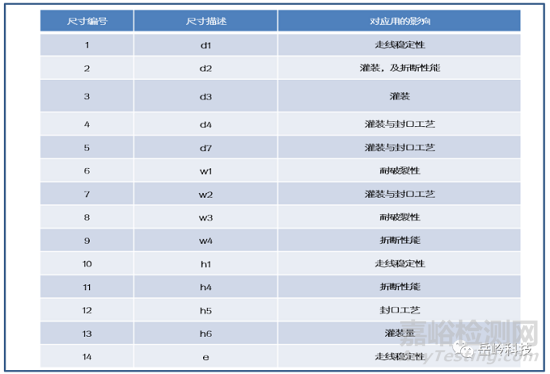

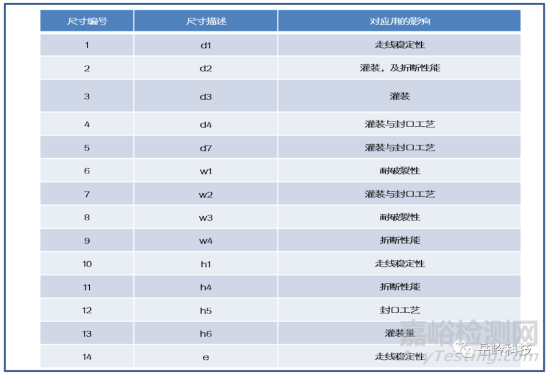

圖 4 B型安瓿關鍵尺寸（ISO 9187-1/2）

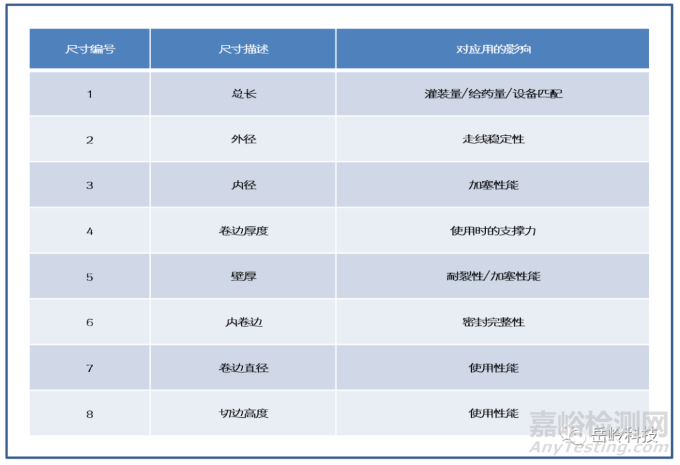

預灌封注射器：

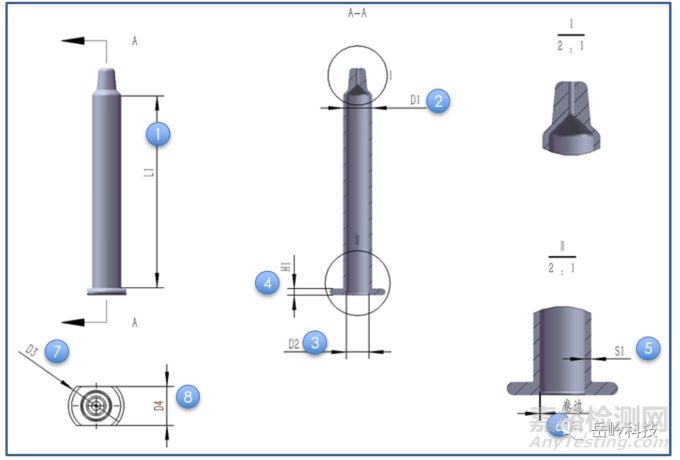

圖 5 預灌封關鍵尺寸（ISO 11040-4)
上面所列的尺寸，多為外尺寸，而實際上在一些進料更加嚴格的企業（如卡式瓶制劑企業），也會對產品的內輪廓進行顯示與判斷：比如，卡式瓶肩部的塌陷直接與卡式瓶的功能性相關（殘余體積，活塞能否推到底等；注射劑瓶的瓶口設計（EBB/ABB/NBB)直接關系到與膠塞的匹配，這些都是很容易被忽視的關鍵環節。

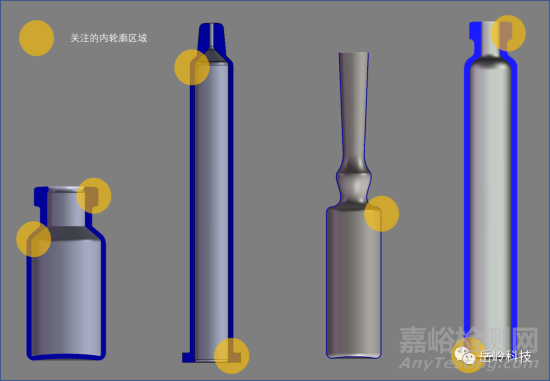

圖 6 玻璃包裝容器的內輪廓
制劑企業常規檢測手段
目前在制劑企業的常規尺寸檢測方式主要有如下：
卡尺：可以用來測量長度，高度，外徑等
三點規：可以用來測內徑
塞規：可以用來測內徑等是否滿足范圍要求
千分表：可以用來測平整度，偏心度（跳動）等
投影儀：可以用來測角度，弧度，外徑等
上面提到的5種方式有一些不足，比如耗時，人為干擾大，不確定度高（比如冠部高度在測量的取點位置，角度/弧度取點以及每個產品測量位置的隨機性）；如果想達到更可靠的結果，需要對單個樣品進行多點測試來體現其尺寸細節；也需要反復測試多個樣品，這樣測試的時間就會延長，同時也需要更多的人力成本投入。
