前言導讀
腦機接口（Brain-Computer Interface,BCI 或 Brain-Machine Interface,BMI），指在人或動物大腦與外部設備之間創建的直接連接，實現腦與設備的信息交換。腦機接口是一種測量中樞神經系統活動并將其轉換為替代、恢復、增強、 補充或改善自然中樞神經系統輸出的系統，以改變中樞神經系統與其外部/內部 環境正在進行的交互。
BCI 一直是研究人員感興趣的領域。最近，它已成為一個迷人的科學探究領域，并已成為證明大腦與技術之間直接聯系的可能手段。許多研發項目都貫徹了這一理念，也成為科學探究中發展最快的領域之一。腦機接口的研究可以追溯至二十世紀七十年代，經過近五十年的研究，腦機接口技術的發展經歷了三個階段，目前，腦機接口技術正處于第三個階段——技術爆發階段。
根據Value Reports的報告，2027年，全球腦機接口的市場規模約230億人民幣，年復合增長率約13%。據臻泰智能介紹，盡管我國腦機接口純?cè)O(shè)備的市場規模不足百億人民幣，但在使用場景中與具體產業（如老齡化、心理疾病等）的結合具有明顯的放大效應，未來可能達到千億規模。
技術根源
毫無疑問的，對于腦機接口而言，其技術根源還是在于“大腦”。
對于我們?nèi)祟惗裕娝苤?，大腦中有 860 億個神經元，神經元用于發送和接收信息。盡管神經元有許多不同的類型，但它們通常由三部分組成：接收信號的樹突、計算信號的細胞體和發出信號的軸突。
神經元通過突觸連接，大腦的神經元通過稱為突觸的軸突-樹突相互連接以發送和接收信號，比如饑餓信號或者是能量補給信號，神經元通過電信號進行交流，動作電位導致突觸釋放神經遞質，這些小分子與樹突上的受體結合，打開導致電流流過神經元膜的通道，當神經元接收到時空突觸輸入的“正確”組合時，它會啟動動作電位。
基本原理
我們通常所認為的腦機接口是利用中樞神經系統產生的信號，在不依賴外周神經或肌肉的條件下，把用戶或被試的感知覺、表象、認知和思維等直接轉 化為動作，在大腦與外部設備之間建立直接的交流和控制通道。
腦機接口的基本原理是利用無創的腦電（EEG）、功能磁共振（f MRI）、功能近紅外（f NIRS）、腦磁（MEG）或有創的皮層腦電（ECo G）、微電極陣列（MEA）等腦信號獲取技術，采集并解碼大腦活動信號，然后轉換成相應的指令控制外部設備。

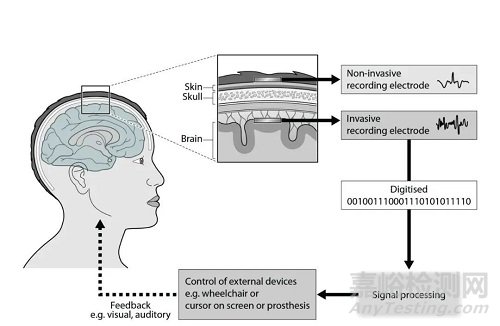

腦機接口原理示意圖
發展脈絡
1929年：Hans Berger 教授首次發現腦電波，人們就推測它可能用于交流和控制，至此，針對腦機接口技術的研究正式開始。
1935年：哈佛醫學院的 Frederic Gibbs、Hallowell Davis 和 William Lennox 報告了使用 EEG 來改善癲癇癥的可能性。
1952年：西班牙神經科學家 José M Delgado 開始將配備無線電的電極陣列植入動物和人類體內。
1970年：美國國防高級研究計劃局啟動了一項利用 EEG 探索大腦通信的計劃。
1973年：加州大學洛杉磯分校的 Jacques Vidal 教授創造了“腦機接口”一詞，并提出了腦機接口項目的目標，以分析 EEG 信號。
1987年：美國科學家Phillip Kennedy通過將神經營養錐電極植入猴子體內，構建了第一個皮質內腦機接口。
1997年：美國食品和藥物管理局批準 DBS 用于治療特發性震顫和帕金森?。S后于 2003 年批準用于治療肌張力障礙和 2018 年用于癲癇）。
1999年：召開的第一屆腦機接口國際研討會首次給腦機接口明確的定義。
步入21世紀以后，人們對腦機接口的興趣與日俱增，各類研究機構和公司紛紛投入此項研究?；谄邢蓿瑢?duì)于21世紀后腦機接口的相關發展脈絡不在本文中展示，感興趣的讀者可以與筆者取得聯系，共同交流學習。
腦機接口領域?qū)＠治?/span>
近兩年來，隨著腦科學和類腦科學、人工智能技術的不斷進步，腦機接口也受到了更多的矚目，而且隨著腦機接口的不斷深入，資本市場也高度聚焦該賽道，據不完全統計，2021年腦機接口領域融資規模創下新高，融資金額總計4.68億美元，同比增長482%。相關專利也自然成為了熱點領域。
專利基礎信息
全球頂級學術平臺《nature》在其著名學術期刊《Nature Biotechnology》雜志上發表了一篇文章——《Patent landscape of brain–machine interface technology》，從專利角度對腦機接口進行了全面的分析，對于部分基礎數據筆者引用至本文。
1984年-2020年專利申請情況進行了歸納匯總，得出如下公開趨勢：

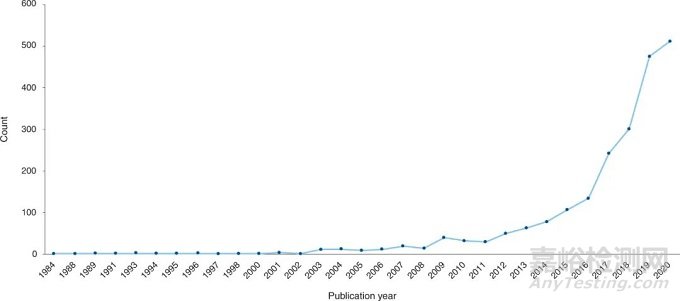

腦機接口專利公開趨勢
腦機接口領域?qū)＠暾?qǐng)地域分布情況如下數據趨勢：

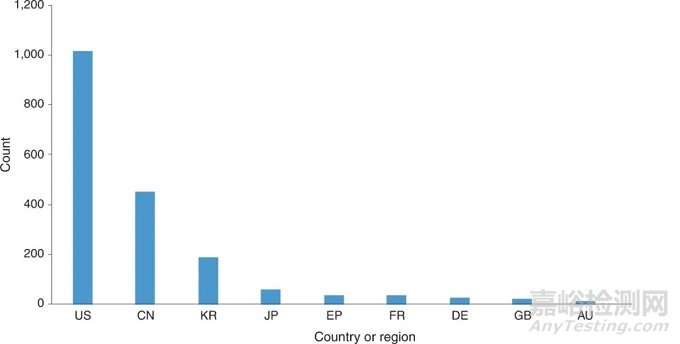

腦機接口專利地區分布
腦機接口領域?qū)＠匾獙＠麢?quán)人（申請人）分布情況如下數據趨勢：

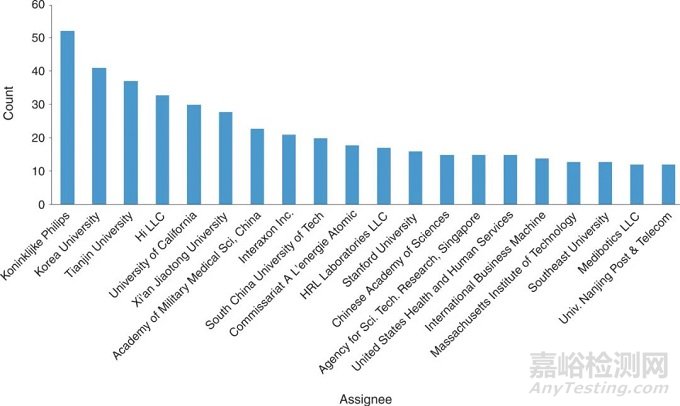

腦機接口重要專利權人（申請人）分布
腦虎科技NeuroXess簡介
腦虎科技是一家國內領先的通過柔性腦機接口技術來保護及探索大腦的生命科技公司。公司成立于2021年11月，聚焦最具想象空間的侵入式腦機接口設備研發。公司自主研發微創侵入式高通量柔性腦機接口技術，打破國外技術壟斷，并在柔性電極、生物材料、芯片設計、核心算法、數字腦庫、植入方式、臨床應用及生態建設等多環節全面領先。
NeuroXess（腦虎）致力于打破國外技術壟斷，建立起自身在柔性電極、生物材料、芯片設計、核心算法、植入方式、臨床應用、生態建設等多環節的全面領先優勢。我們希望通過自身努力，在2025年前成為該領域的全球領導者。
腦虎科技圍繞“如何最大限度利用大腦和最低限度損傷大腦”的核心理念，從技術能力、臨床實驗、商業化落地及團隊建設四個方面各自取得了相當矚目的進展。
技術能力方面，公司已完成多個核心科技樹的建設，包括了神經電極、生物材料、腦電芯片、醫療級植入體、高通量腦電圖儀、神經外科手術機器人及數字腦庫算法云平臺等，且核心技術均已申請專利保護。公司以核心科技樹視角建設了從科研到工業化的整體能力，構筑了端到端的完整解決方案。
臨床實驗方面，公司率先獲得國內臨床倫理批件，開展了數例科研臨床實驗并取得了良好的預期效果。華山醫院陳亮教授表示“在功能神經外科領域，腦機接口的技術突破會對于腦疾病的治療，致病原理的研究，創新調控醫療器械等多個層面上，產生新的機會，我們積極樂觀地推動相關的臨床研究”；瑞金醫院陸勇教授也表示“在漸凍癥、重度抑郁、成癮、癲癇等難治性腦病領域，對腦機接口等新技術帶來的臨床新范式也有強烈的需求和廣大應用前景”。
商業化落地方面，公司同樣取得快速進展，成立短短一年，公司自主產權的首批產品已實現落地，下游客戶包括醫療機構、高校和科研院所，相關產品已經開始獲得商業化收入，并保持快速增長趨勢。
團隊建設方面，腦機接口作為生命科學和信息技術交叉融合的系統工程，涉及傳感器、芯片、算法、AI、神經科學、材料學、機器人、臨床醫學、倫理等多個學科，其中產學研醫交叉融合、環環相扣。公司成立至今，快速組建了一支來自國內外多學科交叉復合的頂級團隊實現原創自主核心技術突破，并以學術+商業“雙軌制”模式進行組織設計和業務推進。公司擁有獨家合作的頂級科學家顧問團，成員來自于中科院、國家實驗室、哈佛大學、德州大學奧斯汀分校、萊斯大學及梅奧醫學中心等頂尖高校；在工程化能力建設上，公司亦吸納具有前瞻戰略眼光且戰斗力極強的商業化人才，管理層均來自業內明星企業核心中高層，如微創醫療、美敦力、卡爾蔡司及阿里巴巴等。
2022年12月28日，腦虎科技NeuroXess正式宣布完成數億元人民幣A輪融資。本輪融資由中平資本領投，輕舟資本、國生資本（成都生物城）、上海賽領、演化博弈參與跟投，現有投資方盛大、聯新資本、紅杉中國持續追加投資。華興資本擔任本輪交易的獨家財務顧問。
腦虎科技NeuroXess專利淺析
作為腦機接口關鍵器件，植入電極決定著腦電信號采集的數量和質量，是保障腦機接口綜合性能的前提。
據信通院最新發布的《腦機接口總體愿景與關鍵技術研究報告》中指出，植入到大腦中的微電極可以高空間分辨率和時間分辨率方式，精確記錄電極附近單個神經元的動作電位，從而實時監測大腦活動。傳統的植入式微電極由金屬和硅等硬質材料制備而成，形成了以密西根電極和猶他電極為主的硬質電極。隨著微納加工技術和電極材料不斷發展，微電極趨向于柔性、小型化、高通量和集成化發展，形成了以微絲電極、硅基電極和柔性電極為主的多元化發展局面。其中高性能柔性電極因其具有高生物相容性，有利于緩解免疫反應，提高信號質量，對實現大腦活動長期穩定的慢性記錄具有重要意義。
此前，中關村產業研究院發布了《腦機接口電極未來形態如何？從腦虎科技專利看電極技術創新》，文章基于腦虎科技專利，通過對比柔性電極與傳統剛性電極，研判未來電極形態是高通量、柔性與微創的。那么傳統的剛性電極弱在哪里？腦虎科技的柔性電極又有哪些創新點呢？
傳統的剛性電極弱在哪里？
1、易造成腦損傷。傳統電極材料多為剛性材料，一般比腦組織硬４個數量級以上，這種機械性能的不匹配性很容易造成腦損傷。
2、不易黏附。剛性材料基本上未變形的表面形態難以適應大腦的微動態，缺乏細胞相容的粘附位點，不易黏附細胞等人體結構。
3、引起免疫反應。傳統電極材料本身的化學惰性會發生慢性免疫反應，導致瘢痕組織和膠質增生，并包裹在電極表面，嚴重影響導電性能。
4、壽命較短。在大腦微環境下，傳統電極材料易發生腐蝕，不僅使得導電性能喪失，甚至還會釋放有毒金屬離子，嚴重影響電極壽命。近年來，納米材料、碳基材料、天然高分子等柔性物質因其多方面的優勢成為電極的最佳候選材料。
腦虎科技的柔性電極有哪些創新點？
1、高通量
腦虎科技通過借鑒集成電路的制造工藝，采用光刻、布線的技術,在平面上來做一個非常高密度的神經電極的制備,借用集成電路龐大的加工能力和集成能力,把如此多的神經電極記錄點集成到一個小小的芯片里,而且芯片還能微創植入到大腦里面,進行大腦的采集和刺激，可達到同時記錄2600多個神經元信號（目前腦虎科技與高通量技術相關的專利有CN114259234A、CN114460415A、CN114259234A、CN114636876A、CN112107307A、CN112107307B等）。
2、低創傷
微創植入能夠最大可能的減小創傷。腦虎科技一方面利用蠶絲蛋白把電極柔軟的表面固化,讓電極硬度介于血管和腦組織之間,方便植入,植入完成后,蠶絲蛋白便會溶解,逐漸恢復之前的柔軟；另一方面腦虎科技還使用操作微創植入的半自動手術機器人，該機器人實現了電極植入的一鍵式全自動操作以及全程無菌操作，植入精度高（目前腦虎科技與微創植入技術相關的專利包括CN114631884A、CN112099160B、CN112099160A等）。
3、長期在體
腦虎科技采用蠶絲蛋白作為柔性材料，蠶絲蛋白具有天然抗菌、可降解、力學強度高等特性,相應地以蠶絲蛋白為主體的柔性電極將繼承其自然屬性,在生物相容性、機械強度上要比化工或化學合成材料制成的電極有優勢。據了解，腦虎科技已完成在鼠、兔、猴等多種動物模型上的應用測試，柔性神經電極單器件集成上千通道，分辨率達到單神經元精度，植入創口<0.7mm，在體時間超過8個月（目前腦虎科技與柔性技術相關的專利包括CN111870240A、CN111990993A、CN113616211A、CN113729717A、CN114259234A、CN114631822A、CN114631823A、CN114642436A、CN114678163A、CN114671935A、CN115120243A、CN106073771A/B等）。
未來，腦虎科技將始終秉承“通過腦機接口技術重塑和強化人的感知與認知，進而保護、探索并延伸?腦邊界，讓HI(人類智能)與AI(人工智能)實現從交互、到共生、再到孿生的發展”的使命，向夯實中國腦科學戰略新方向的目標邁進。
結 語
目前，隨著各大國內廠商聯動產學研醫生多方力量，不斷創新，必將推動中國腦機接口產業的發展，也會逐步擺脫國外競品帶來的壓力和技術障礙，不過，國外巨頭公司和國內新興企業在知識產權方面布局更加緊密，腦機接口賽道上的各個國內廠商之間的競爭也會逐漸激烈，屆時相關知識產權問題也必將會成為各大腦機接口廠商的研究重點課題，后續相關產品的的研發和專利事務值得持續關注。
