首先闡述了連續制造與過程分析技術的概念，并介紹了與藥品連續制造相關的指導原則和相關控制策略的考慮。隨后概述了藥品連續制造過程中常用的分析工具 ( 如近紅外光譜法、拉曼光譜法、太赫茲脈沖成像、超聲波技術、X 射線顯微成像技術等 ) 的原理、特點及應用實例。最后總結了影響藥品連續制造的因素和過程分析技術應用存在的困難，并對藥品連續制造的發展方向進行展望，為與連續制造相關的過程分析技術的發展提供了參考。

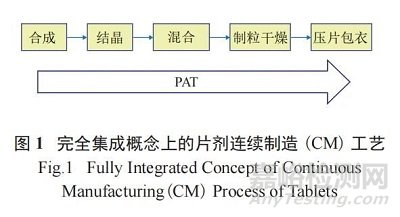

連續制造 (continuous manufacturing，CM) 是藥品制造行業中的一種新興技術，流程見圖 1。與傳統批生產工藝相比，CM 集成度高，不需要在每個單元操作結束后進行取樣、離線實驗室檢測，具有操作步驟少、生產效率高、設備靈活性強等特征，受到了制藥企業和國內外監管機構的關注。CM 的實施可減少工藝步驟、操作和實驗人員，節約占地面積，從而達到降低生產成本的目的。但CM 控制策略離不開過程分析技術 (process analysis technology，PAT) 的配合運用。
PAT 是指通過實時監控和過程控制策略達到滿足產品質量要求的過程。CM 在制藥領域?qū)儆谙鄬?duì)較新的技術，人們對此技術關鍵點的理解不夠深入，對其應用監管也缺乏經驗，因而 CM 技術在設計、應用、監管等方面面臨著巨大挑戰。
本研究概括了藥品 CM 相關 PAT 中的常用分析工具及其應用，以期為 CM 相關 PAT 的發展提供參考。
1、CM 與 PAT
CM 是指通過計算機系統控制一系列單元操作( 這些單元操作經過高度集成、整合 )，使起始物料連續不斷地進入系統，而輸出物料以同樣的速度連續不斷地被輸出，整個系統始終被計算機控制系統監控 [1]。CM 的實現需要 PAT 的實時監控。PAT是指通過對原料、各個單元操作中的物料、CM 過程中的關鍵工藝參數及性能特征進行實時質量監控和測量來設計、分析和控制藥品生產的系統，其目的在于確保生產質量良好的產品，關鍵在于確保目的產物達到相關質量要求 [2—3]。
2、CM 相關指導原則
2018 年 11 月，美國發布了對藥品 CM 的一般考慮指南，討論了現代化 CM 技術如何影響藥品生產的未來、從藥品 CM 看監管框架、PAT 在藥品CM 中的應用及重要性、與傳統批生產工藝相比藥品 CM 應用的風險管理方法等 [4]。FDA 在 2019 年3 月發布了工業 CM 的質量考慮指導原則，討論了藥品 CM 的背景、相關質量考慮 ( 包括 CM 的關鍵概念、控制策略、過程驗證、藥品質量體系考慮、規模放大、穩定性、批生產工藝到 CM 的變更等 )、在申請中的信息定位以及相關概念定義等 [5]。歐洲藥品管理局在 2012 年 3 月發布了實時放行檢測指南，該指南包括藥品實時放行檢測的背景、適用的藥品范圍、一般考慮、實時放行檢測作為控制策略的組成部分、實時放行檢測的應用及實例等 [6]。歐洲藥品管理局在 2016 年 11 月發布的在監管提交中要提供的成品信息和數據的過程驗證指南中討論了過程驗證的背景、適用范圍、傳統的工藝驗證、連續的過程驗證、設計空間驗證、放大以及審批后的變更控制等 [7]。相關指導原則的討論和修訂將為藥品 CM 工藝的發展提供更清楚的方向和更廣闊的前景，為制造商和藥品監管機構開展藥品 CM 工藝的實施和監管提供明確的思路。
FDA 在 2019 年發布的工業 CM 的質量考慮指導原則中詳細闡述了對控制策略的考慮，在制定控制策略時應考慮意料之外的和預期的變化。因?yàn)樵谡＿\(yùn)行期間，隨著時間的推移，輸入物料的屬性、工藝條件或環境因素可能會出現瞬間的干擾，而有效的控制策略將會降低這些潛在的干擾影響產品質量的概率 [5]。該指導原則關于 CM 過程控制策略的建議和考慮主要強調了以下幾個方面 ：輸入物料控制、工藝監控、物料轉移、實時放行檢測、質量標準、設備、系統集成和數據處理與管理，這將為制造商開展和實施藥品 CM 工藝提供科學的指引，有助于先進工藝的發展。
3、PAT 工具及其應用研究現狀
PAT 能夠?qū)崟r(shí)在線監控藥品連續生產的全過程，通過及時測定關鍵過程參數，可及時對過程參數進行調整，降低不合格藥品產生的概率，降低離線采樣和離線分析帶來的人為操作誤差和時間浪費，提高藥品生產的效率和自動化水平，節約生產成本 [5]。但目前 PAT 的應用及監管均面臨著巨大挑戰，由于其前期研究需要專業的人才和資金支持，且 PAT 的運用涉及多個學科，且該技術尚未成熟，因此該技術應用發展較緩慢。
3.1、近紅外光譜 (near-infrared spectroscopy，NIR)技術
NIR 是指波長為 780 ～ 2 500 nm 的電磁波，介于可見光與中紅外光之間，是由分子內部振動對特定波段電磁波的吸收而形成的譜帶，主要反映分子中含氫基團 (-CH、-NH、-OH、-SH) 的吸收光譜信息。由于含氫官能團產生的紅外吸收強度較低，譜峰重疊嚴重，需要結合 NIR 儀、化學計量學知識、統計校正模型來實現定性、定量或在線分析 [8—9]。
NIR 技術具有分析對象廣泛、分析速度快、不破壞樣品、樣品預處理簡便和分析效率高等特點，在藥品生產檢測領域應用廣泛 [8]。
WAHI 等為了考察基于推掃式采集原理的高速相機近紅外化學成像 (near-infrared chemical imaging，NIR-CI) 技術能否用于監控片劑制造，將由咖啡因、交聯聚維酮、乳糖、硬脂酸鎂組成的片劑通過平帶輸送機引入化學成像系統，同時考察在壓縮力為 5 ～ 30 kN 范圍內制備片劑的硬度差異，通過該 NIR-CI 系統分析了原料藥在片內和片間的分布均勻性和片劑的硬度，最終得出 NIR-CI 具有監控生產流中所有片劑的強大潛力 [10]。COGONI等提出了一種混合方法，將在線近紅外偏最小二乘(partial least-squares，PLS) 和效能估計軟傳感器相結合，應用于連續直接壓縮生產工藝中，連續監測工藝過程中混合物的效價和均勻性，實現了穩健的效能預測 [11]。BROUCKAERT 等提出了一種模塊化的片劑質量檢測方案，集成的空間高級光譜測量 ( 近紅外空間分辨光譜，spatially advanced measurement by spectroscopy，SAM-Spec) 探針可以實時預測片劑原料藥含量，合并的 3D 微波共振傳感器 (3D microwave resonance sensor，3D MRS) 可以同時、準確地分析片劑質量，且該檢測模塊可以輕松地轉移至生產線上，用于固體藥物制劑的高通量篩選 [12]。
3.2、拉曼光譜 (Raman spectroscopy，RS) 技術
RS 是使一定頻率的單色光入射樣品，其入射到樣品中會發生 2 種不同的散射過程，一種為散射光的頻率與入射光頻率一致，另一種為散射光頻率與入射光頻率不一致，而該技術便是利用頻率發生變化的散射光來分析物質結構。RS 技術具有檢測速度快、樣品用量少、不破壞樣品等優勢，隨著其相關技術的高速發展，在醫藥領域的應用愈發廣泛 [13—14]。
BARIMANI 等探討了多變量分析方法，基于科學的校準模型，首次用于使用拉曼數據確定片劑包衣工藝終點這一過程 [15]。通過與偏最小二乘回歸分析 (partial least squares regression，PLSR) 和單變量數據分析進行比較，發現所有開發的校準模型的確定系數值均高于 0.99，可用于預測包衣終點，且與 PLSR 和單變量數據分析相比，基于科學的校準模型被證明是一種具有高預測能力的替代多元校準方法。INOUE 等探討了對 CM 制備的口腔分散膜中的活性藥物成分進行 RS 監測以進行個性化給藥的可行性 [16]。為了評估該方法的定量能力，通過校準曲線比較了實際濃度和預測含量以確定交叉驗證的均方根誤差。試驗結果證實，雖然相對于離線RS 測定結果而言，在線 RS 測定結果的精度有所降低，但仍可成功地量化連續生產過程中口腔分散膜中的原料藥含量。ANDREWS 等開發了在線 RS 分析結合多元數據分析的方法來監測和表征熱熔擠出(hot-melt extrusion，HME) 加工過程中雷米普利的含量和其降解產物 [17]。NAGY 等探討了在線 RS 技術在三組分模型藥物系統 ( 咖啡因?yàn)槟Ｐ退幬?、葡萄糖為模型賦形劑、硬脂酸鎂為潤滑劑 ) 的連續混合和壓片過程中的應用，證明可通過 PLS 定量方法對原料藥含量、混合物均勻度和片劑含量均勻度進行實時分析。此外，還建立了基于 RS 的活性藥物成分投料器的反饋控制，確保生產過程中混合物中所需的活性藥物成分含量符合要求 [18]。這是 RS 技術在連續混合中的首次應用，也是固體藥物制劑生產中首次建立的基于 RS 的反饋控制系統。
3.3、太赫茲脈沖成像 (terahertz pulsed imaging，TPI) 技術
太赫茲波是指頻率在 0.1 ～ 10 THz 的電磁波。將已知波形的太赫茲波作為光源照射樣品，穿過樣品的透射譜或反射譜包含了振幅信息和相位信息，而上述獲取的信息反映了樣品的復介電常數信息，利用成像系統對探測器采集到的振幅信息和相位信息進行分析，可得到樣品的太赫茲波圖像 [19]。NIR和 RS 監測包衣過程和確定工藝終點需要組合一個多變量校準模型，工藝條件的微小變化便能影響光譜響應，從而使模型失去定量預測能力 ；而 TPI 技術能夠?qū)崿F(xiàn)直接測量，且不需要結合校準模型 [20]。
MAY 等于 2011 年提出了利用 TPI 技術在鍋包衣單元中測定單個藥片的包衣厚度，通過對整個劑型的離線高分辨 TPI 以及對在離散時間間隔取出的片劑樣品進行增重測量驗證的基礎上來進行包衣生產線上的實時太赫茲波測量，試驗結果及其重復性驗證結果表明，與標準質量控制方法相比，對片劑包衣進行實時監測不僅是可能的，而且可以提供更多的包衣質量信息，操作者可利用這些信息獲得包衣厚度分布的附加信息，并相應地調整工藝 [21]。MAY等于 2013 年又提出利用 TPI 技術量化藥片的硬度和表面密度分布，通過使用一組在不同壓縮力下壓實的片劑發現 TPI 技術測量的表面折射率 (surface refractive index，SRI) 與徑向壓縮測試測量的壓碎力之間有良好的一致性，TPI 結果與片劑堆積密度之間也存在較強的相關性，有限元分析對片劑表面密度分布的數值模擬與 TPI 實測的 SRI 分布圖有良好的一致性，這些結果均證明了 TPI 技術適用于制藥過程中片劑的無損硬度和密度分布監測和控制 [20]。
3.4、超聲波 (ultrasound) 技術
頻率高于 20 000 Hz 的聲波稱為超聲波。超聲波技術的原理主要是依據波的 2 種特性 ：一是聲波在不同介質的界面會發生反射和折射 ；二是相同頻率的聲波在不同介質中的傳播會有不同的波長和速度 [22]。超聲波技術具有方向性好、穿透力強的特點，在各個領域都有應用。AKSELI 等采用接觸超聲方法定量測定了單軸壓實藥片的力學性能各向異性水平，并研究了這些藥品在軸向和徑向壓實方向上的平均彈性模量各向異性程度，這些信息有助于拓寬對固體口服劑型崩解過程中力學特性影響的認識 [23]。LESKINEN 等介紹了一種用于片劑缺陷檢測的超聲測量系統，該系統在偏心單沖壓片設備中實施，其中超聲換能器放置在上下沖頭內，使用這些儀表沖頭測量由磷酸氫鈣、微晶纖維素和一水乳糖制成的完整片劑和有缺陷片劑的聲速和超聲衰減值，發現超聲衰減是一種非常靈敏的鑒別缺陷片和完整片的方法 [24]。
3.5、其他技術
X 射線顯微成像技術能原位、無損、可視化地觀察藥物制劑內部微觀結構，有助于對制劑的設計和關鍵工藝參數的理解。WAGNE 等將建模后的 X射線系統用于連續膠囊充填過程中原料藥含量的檢測和膠囊的含量均勻度檢測，這為未來該技術在藥品 CM 中關鍵過程參數的采集、測量和分析方面的應用提供了參考 [25]。
除了以上常用的光譜技術、成像技術和超聲波技術外，還有很多分析工具正被積極地開發和測試以用于藥品 CM 中關鍵過程參數的在線實時測量和分析。如 WESHOLOWSKI 等將在線紫外 - 可見光譜儀用于雙螺桿擠出機生產固體分散體的過程，達到了在線實時監控原料藥含量的目的 [26]；
BUSCHMULLER 等利用微波共振傳感器測定了流化床干燥器中藥物顆粒的水分含量，證明了采用微波共振技術連續監測藥物顆粒中剩余水分含量的可行性[27]；FOLTTMANN等應用空間濾波測速 (spatial filtering velocimetry，SFV) 探針監測顆粒在線包衣過程中粒徑增大的情況 [28]；WILMS 等將旋轉管分樣器和動態圖像分析 (dynamic image analysis，DIA) 相結合，在線監測顆粒尺寸分布，其中旋轉管分樣器將先前壓實的材料以不同的比例分成代表性樣品，并將樣品直接輸送到粒度分析儀測定粒度分布，這使得由于大通量和不均勻的產品流而導致的無法在線表征得以實現，這項研究是開發有關連續制粒過程中粒度分布控制工具的基礎 [29]。
4、結語
目前已上市的 CM 藥品主要是由美國輝瑞公司、美國強生公司、美國福泰制藥公司、美國禮來公司生產，且上市藥品數量并不多，這一現狀表明相對于其他行業的 CM 發展，制藥行業的發展比較保守。影響藥品 CM 發展的因素是復雜而具有挑戰性的，包括監管要求的不確定、PAT 實施缺乏經驗、專業和多學科人才團隊稀少、缺乏先進的過程控制策略等。
PAT 包括 4 種工具 ：設計、數據采集及分析的多變量工具 ；過程分析工具 ；過程控制工具 ；持續改進和知識管理工具。PAT 工具主要用于監測和控制生產質量，包括混合均勻度、含水量、粒徑、活性藥物成分含量和含量均勻度、包衣厚度等關鍵質量屬性 [30—31]，具體見表 1。其中，對 PAT 工具的挑戰包括在線實時采集、快速測量分析、探頭安裝位置的選擇及探頭污染、系統硬件與軟件的穩定性及操作靈活性是否足夠、如何確保分析工具與模型在藥品生命周期中應用的性能一致性等。隨著科技和經濟的快速發展，將會有基于科學與風險管理的PAT 應用項目來解決以上問題。藥品 CM 勢不可擋，相信隨著 PAT 的快速發展和監管系統與法規的制定和完善，國內藥品 CM 發展也會快速向前進步。
