JJF1259-2018《醫用注射泵和輸液泵校準規范》規定，醫用輸液泵和注射泵(以下簡稱“輸注泵”)的主要計量參數為流量示值誤差和阻塞報警誤差。本文結合實際工作情況，在流量校準方面作簡單探討。
實際工作表明，在瞬時流量變化較大的情況下，平均流量依然可以以比較穩定的狀態表現出來。因此，通過對瞬時流量和平均流量的雙重分析，能夠提高流量校準結果的準確度和可信程度。
一、流量數據分析
本文對輸注泵流量校準時采用的標準器為IDA-5醫用注射泵和輸液泵檢測儀，具有瞬時流量和平均流量的檢測功能，并同時顯示兩者的測量曲線。經實際檢測，流量參數的相對理想曲線有兩種(以20mL/h為例):一是流速緩慢上升，達到流速設定值后逐漸穩定(見圖1)；二是在開始時有瞬時過沖，然后逐漸趨于穩定(見圖2)，這就是JJF1259-2018中所描述的“待流量穩定后方可記錄”。然而部分儀器經過長期使用或使用不當，流速曲線將會呈現一些變化。
圖1 流量參數相對理想曲線(一)
圖2 流量參數相對理想曲線(二)
1.過沖過大
此類設備的流速曲線一般表現為，在輸注泵啟動瞬間會產生一個極高的波峰，其高度遠超流速的設定值，但總體平均流速表現良好(見圖3)。

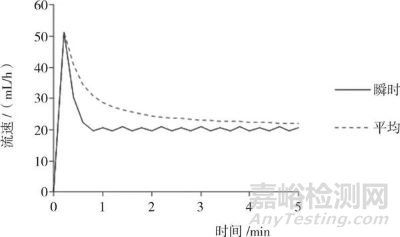

圖3 過沖過大
2.周期性過沖

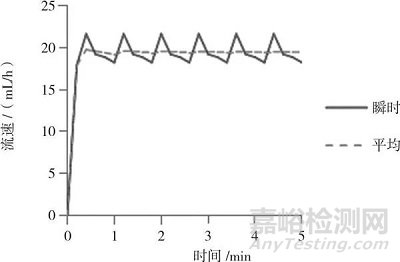

此類設備的流速曲線一般表現為，在流速穩定后，每隔相對固定的一段時間出現一次過沖，其流速超出JJF1259-2018所規定的區間范圍，但總體平均流速表現良好(見圖4)。
圖4 周期性過沖
3.波動過大

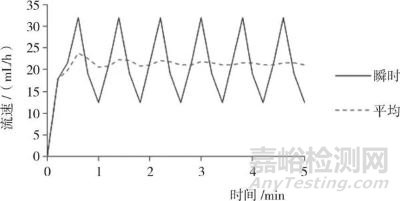

此類設備的流速曲線一般表現為，在輸注過程中，瞬時流速的高值和低值分布過寬，曲線呈現較大幅度的震蕩，但平均流速表現出穩定的趨勢(見圖5)。

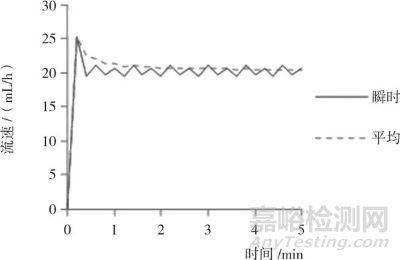

圖5 波動過大
從以上三種流量曲線的圖示可以看出，盡管瞬時流量出現不同情況的異常，但是隨著時間的推移，平均流量依然可以表現出穩定態勢。在輸注泵的臨床使用中，醫護人員只能獲取平均流量的估計值，而在使用過程中的瞬時流速無法監控，一旦瞬時流速超出一定范圍，勢必會對病人的治療造成一定影響。
二、流量不穩定因素分析
1.輸注泵的傳動結構
(1)注射泵傳動結構
臨床上的注射泵通過步進電機驅動絲杠、半開合螺母，經過絲杠旋轉產生水平方向的推力，帶動注射器的推桿活塞移動輸出藥液。通過設定絲杠的旋轉速度，就可調整其對注射器活塞的推進速度(見圖6)。

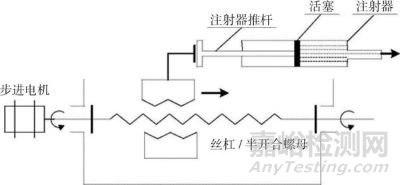

圖6 注射泵傳動結構
(2)輸液泵傳動結構
輸液泵傳動結構通常分為指狀泵(見圖7)和盤狀泵(見圖8)。
圖7 指狀泵傳動結構

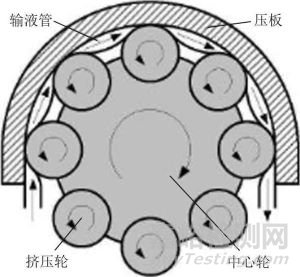

圖8 盤狀泵傳動結構
指狀泵由一根凸輪軸以及凸輪軸上8個以上具有一定相位差的凸輪組成，每個凸輪都與對應的滑塊相連。當步進電機帶動凸輪軸轉動時，使與凸輪相連的滑塊按照一定規律進行上下往復運動，從而依次擠壓壓板上的輸液管，使輸液管內的液體按照一定的速度定向流動。
盤狀泵由圓弧形內周圍的殼體以及被它包圍的中心輪構成，中心輪的邊緣呈軸對稱分布著一定數量可自轉的擠壓輪，在擠壓輪與圓弧形內周圍的壓板間安裝輸液管。當步進電機帶動中心輪轉動時，中心輪周圍的多個擠壓輪也以與中心輪相反的方向轉動并擠壓輸液管，使輸液管內的液體定向流動。
2.不穩定因素分析
(1)磨損和腐蝕
在臨床使用中，如果操作不當導致藥液殘留在儀器表面，經外殼流入內部造成零部件的腐蝕，加上日常機械運動造成的磨損，就會導致流速的周期性過沖。以盤狀泵為例，當某一個擠壓輪發生磨損，它與相鄰的擠壓輪之間擠壓的液體會增多，流量曲線在轉動過程中就會出現周期性的偏移。
(2)傳動障礙
設備維護人員應做好設備保養工作，上潤滑油就是其中之一，目的是保證傳動裝置的靈活性。當操作不當、保養不到位、儀器使用環境惡劣時，會出現傳動障礙。以注射泵為例，如果絲杠上存在分布不均勻的塵垢或藥液殘留的結晶，會阻礙半開合螺母在絲杠上的運動，產生不規則的阻尼，流量曲線隨即會呈現不規則的波動。
(3)機械故障
輸注泵在使用過程中會經常移動，固定的位置也各不相同，發生跌落和碰撞在所難免。但是跌落和碰撞不僅會導致外殼的損壞，傳動結構在經過劇烈震動后零部件之間也會發生不可預料的變化。以指狀泵為例，如果凸輪軸經跌落發生了位移，電機在帶動凸輪軸轉動時的力矩增大，設備啟動時閾值增加，就會導致流量曲線出現過沖，閾值越大，過沖越明顯。
三、建議
通過實驗，本文提出兩項建議:一是引入流量超調量的技術指標，其定義為輸注泵將流量提高到設定值過程中所達到的最大值與設定值之間的差值，作為評價輸注系統的阻尼程度，由此來判斷輸注泵在啟動過程中的安全性；二是引入流量波動性的技術指標，其定義為在某一時間段內，輸注泵的最大瞬時流量和最小瞬時流量的差值，該指標可將“流量達到穩定”這一情形具體化，明確流量在讀取數值時的時間節點，同時可以體現輸注泵在運行過程中的流量細節，為醫療機構判定儀器是否存在風險提供參考。但是，如果引入超調量和波動性的概念，具體的技術指標該如何劃定，需要進一步通過實驗和查閱相關資料去研究。
