前言
醫學影像已經成為生命科學研究、臨床診斷和疾病監測的重要手段。目前，醫療標準數據中超過90%的數據來自于醫學影像。從X線機、CT、MRI、US、OCT到核醫學成像設備等，醫學影像設備種類繁多，各有千秋，但又有各自的局限性。光聲成像是一種無損的，結合光學成像的高對比度和超聲成像的深穿透性優勢的新型醫學影像技術。光聲CT作為發展最早的光聲成像技術之一，經過十幾年的發展，已經在科研和臨床應用等各方面都取得了巨大的進步。一起來看看光聲CT是如何“傾聽”光的聲音層析身體的吧！
一、“傾聽”光的聲音層析身體
光聲計算機斷層掃描（Photoacoustic Computed Tomography,PACT），也被稱為熱聲斷層掃描 (Thermoacoustic tomography,TAT) 或光聲斷層掃描 (Optoacoustic Tomography,OAT)，是一種結合了傳統光學成像的光學對比度優勢（可以增加成像信息的豐富程度）和傳統超聲成像的聲學分辨率優勢（能夠在幾厘米的成像深度內仍保持較高的分辨率），利用貝爾發現的光聲效應（當物體在周期性變化的光照下會產生聲信號的現象）來獲取生物體組織影像，并經過計算機重建的成像技術。
Alexander A. Oraevsky博士是最早研究生物醫學光聲成像技術的科學家之一。1980年代末，Alexander A. Oraevsky在前蘇聯莫斯科科學院用鐳射切除軟組織時，意外地發現被激光脈沖照射的軟組織周圍會出現超聲波，由此聯想利用接收到超聲波可以對生物體組織進行成像。如今，光聲成像通常會用時長為納秒級的激光脈沖照射生物體，被照射的生物體組織中的生色團吸收脈沖光能量并發生非輻射躍遷，組織會瞬間溫升產生熱彈性膨脹，進而以超聲波的形式向外傳播。使用超聲換能器可以獲取生物體組織向外傳播的超聲波，再經過數據處理，重建組織內的初始聲壓分布,進而反演出光吸收系數、熱膨脹特性參數等的空間分布，從而獲得組織的結構和功能等信息。
根據圖像重建方式的不同，光聲成像可以分為光聲CT和光聲顯微成像。光聲CT可以實現厘米級別的穿透深度，快速且大范圍成像，在小動物成像、乳腺成像、腦功能成像等領域得到了廣泛應用。到 2028 年，光聲CT全球市場規模預計將從 2021 年的 6112 萬美元達到約2.1億美元；預計從 2021 年到 2028 年，復合年增長率將達到 19.2%。
二、光聲CT的最新研究進展
由于心臟周圍的肋骨和肺會遮擋超聲信號，心臟成像曾一直是光聲成像較難觸及的領域。但近期，浙江大學和加州理工大學共同發布的一篇論文顯示，心臟成像將不再是光聲成像的“盲區”。浙江大學生物醫學工程與儀器科學學院林勵教授及其團隊在改進開發的三維光聲計算層析成像（three-dimensional photoacoustic computed tomography，3D-PACT）平臺的基礎上，實現了大鼠心臟無創三維成像，基于對照明和探測方案的優化，能夠很好地降低通過胸壁的光學衰減和聲學失真的影響。
林勵教授及其團隊最初開發的3D-PACT是針對乳腺癌成像的，能在 10 秒內完成全乳腺掃描并提供4厘米的成像深度。但因為疫情的影響，林勵教授及其團隊便將3D-PACT拓展到臨床前研究。在用3D-PACT運用在小動物腦成像取得了令人滿意的結構后，林勵教授及其團隊又將目光投向了光聲成像的“盲區”心臟成像。

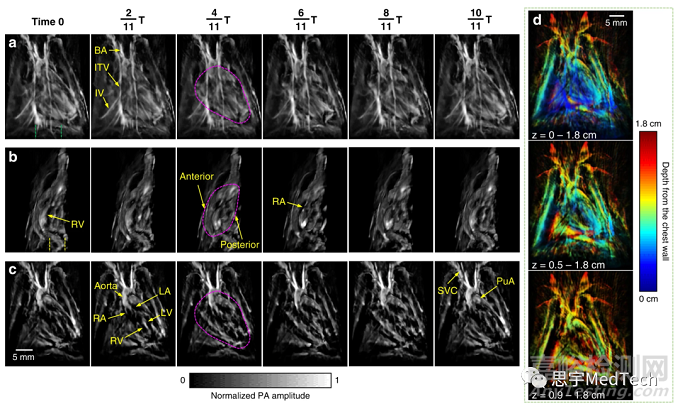

通過 3D-PACT 獲得的大鼠心臟結構圖像
林勵教授及其團隊改進開發的3D-PACT，擁有一個超大的超聲孔徑，可以提供半全景超聲探測視角，有助于減弱肋骨和肺部組織對超聲信號的遮擋。同時，采用波長為 1064 納米的光照，在生物組織中經過相對較少的散射，達到更深的穿透深度，覆蓋整個心臟。此外，在掃描過程中，通過同步 3D-PACT 與心電圖測量，利用心跳周期引導光聲信號時間門控采集。進而無創、清晰地展示了活體大鼠心臟的整體解剖結構和功能特性。據了解，該團隊研發的 3D-PACT 擁有非常廣泛的應用場景，可以用于大多體表病灶，包括乳腺癌、甲狀腺癌、皮膚癌等，同時也具備成像嬰幼兒心臟和心血管的潛力。
三、光聲CT代表性廠家
（一）TomoWave Laboratories
TomoWave Laboratories 是一家專門開發生物醫用的光聲CT的創新型醫學影像公司，在光聲CT成像、傳感和監測方面擁有豐富的經驗。與使用具有電離輻射的 X 射線成像射或使用造影劑成像或?qū)崿F(xiàn)成像過于昂貴的現有技術相比，TomoWave Laboratories在癌癥和血管疾病的醫學成像方面取得了一些突破。TomoWave 還正在開發用于診斷、圖像引導手術和監測熱療的 4D光聲CT。

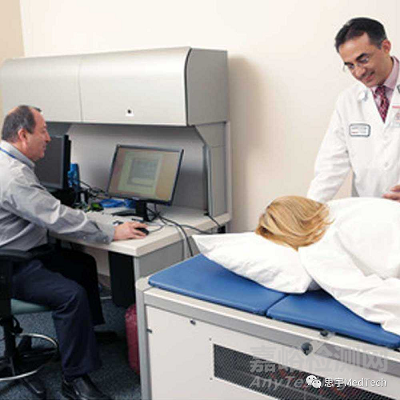

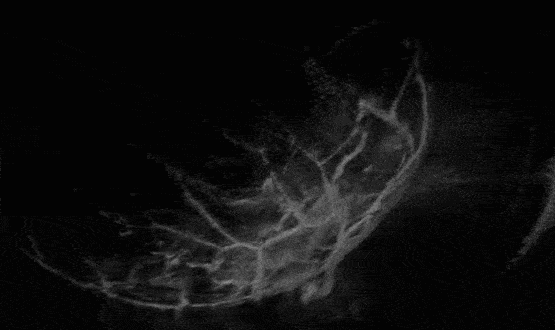

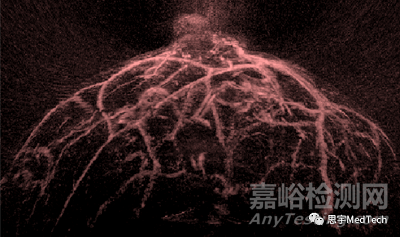

LOUISA-3D 是一種非侵入性臨床乳腺成像，可生成乳房的三維體積圖像，以及用于圖像聯合配準的二維超聲圖像。這些圖像以高空間分辨率顯示微循環、血氧和分子組成的功能信息。結合基于超聲的解剖圖像，可為醫生提供全面的診斷、手術和治療信息。
（二）武漢和視光聲科技有限公司
武漢和視光聲科技有限公司是一家總部位于武漢光谷生物城的創新科技公司，致力于光聲計算機斷層掃描技術(PACT)的研發及應用，主要針對人體乳腺和小動物全身進行無電離輻射傷害的功能成像。公司董事長汪立宏教授是美國工程院院士，世界光聲成像技術的開拓者。武漢和視光聲的PACT已經實現了完整、高質量的人體內乳腺腫瘤和小動物全身的活體成像。

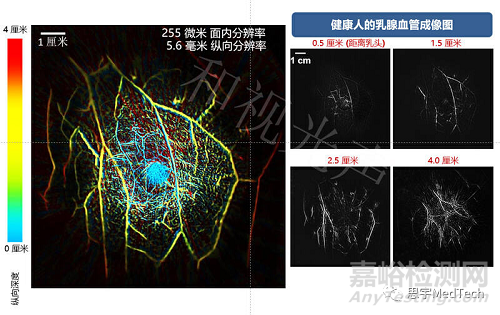

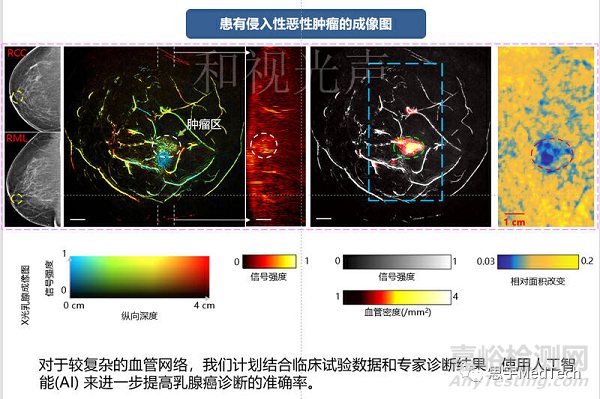

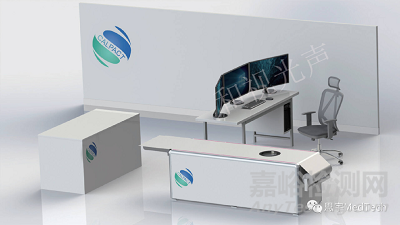

人體乳腺光聲成像系統(SBH-PACT)可以顯示人體乳房的詳細血管結構。SBH-PACT可實現人體內4厘米深度的組織成像，具有極高的空間分辨率和時間分辨率（255 μm 平面分辨率和10 Hz 的2D幀速率）。通過掃描整個乳房（屏氣15秒），獲得3D立體圖像，可以忽略呼吸引起的運動偽影。適合成像的乳房大小從A到DD，也適合各種不同膚色的患者。SBH-PACT通過血管密度的異常來找出腫瘤組織。除了血管成像之外，SBH-PACT的高成像速度可以進行動態研究，如光聲彈性成像，它通過顯示與正常彈性的不符來提供腫瘤的二次確認。
四、結語
和傳統醫學影像設備越來越集成化、小型化、便攜化一樣，PACT也面臨如何降低設備的成本和如何更小型化的挑戰。PACT系統的成本主要花費在陣列式超聲換能器、激發光源和數據采集系統上。此外，目前PACT常用的激光器和陣列式換能器的尺寸都較大。如何在降低成本且減小尺寸的情況下，依然能成像高質量的影像是工程師不得不面對的問題。期待PACT能造福更多的患者。
