公差表示零件的尺寸的測量值與其理想值之間的差異程度。創建公差的目的不是為了防止零件尺寸不可避免的變化，而是從制造過程的開始就考慮到它們并盡我們所能控制它們?cè)谝粋€(gè)合理可接受的范圍。這些可接受的偏差范圍（公差）對于較大的零件以及由多個組件組裝而成的產品變得尤為重要。如果零件公差超出可接受的范圍，它們可能根本無法滿足裝配要求。因此，合理的尺寸公差可以幫助生產運行期間節省金錢、時間和資源，同時確保生產合格的零件。
產品的結構設計不單單是設計出3D結構就完事，同時需要設計零件加工圖（工程圖），工程圖設計中，較為重要的是尺寸公差的定義，這有利于加工廠選擇合適的加工方式，同時提供給質檢員檢測尺寸的依據。雖然注塑成型工藝非常適合大規模生產零件，但是不可能生產出尺寸相同的零件；因此，設計人員有必要定義了注塑件設計尺寸的公差。這些公差是為了確保所有尺寸都符合制造能力以及裝配要求，但是，大多數時候，設計者往往容易忽略這一點，以至于零件尺寸超差。
本文討論如何以更準確和實用的方式分析注塑件的尺寸、公差和范圍，以幫助設計人員合理確定注塑件的實際尺寸公差。
定義：
•公差：由設計師根據設計尺寸給出。
•偏差：是生產的結果。
•范圍：一批生產零件中尺寸的最小和最大測量值之間的差異。
注塑件的公差的影響因素有：產品結構的設計、成型原料的類型（收縮率）、模具的設計與制造、注塑設備的穩定、注塑工藝條件等。模具的型腔由鋼（硬化鋼）制成，因此模具中沒有尺寸變化。因此，可以通過分析收縮來處理產品尺寸。
以下分析僅限于：
• 僅尺寸收縮（不變形）
• 注射工藝參數無變化
• 忽略模具磨損以及制造公差
為了便于說明，從一個簡單示例開始（所有尺寸均以mm為單位）。見圖 1：
圖 1：零件的草圖
尺寸 1 (2.0±0.1），為了在產品上達到這個尺寸，在模具生產中加入收縮率。假設收縮率為2%。型腔尺寸將是 2.0/0.98=2.0408 毫米，意思是：為了滿足公稱尺寸 (2.0)，型腔尺寸將是 2.0408 毫米。在同一零件的另外一個尺寸2（200.0±0.1），模具尺寸將為：200.0/0.98=204.08 mm，參見圖 2。
圖 2：模具尺寸
模具中型腔的尺寸是固定的，因此將從這些尺寸計算收縮率。每個尺寸都可以達到公差極限，現在可以檢查每個尺寸的收縮率應該是多少才能達到極限，參見圖 3。
圖 3：達到公差極限所需的收縮率
收縮至公差極限的分析：
1. 尺寸 1 （2.0±0.1mm）
a. 從模具尺寸收縮到最大值是不可能的，型腔尺寸小于圖紙?jiān)试S的最大尺寸（負收縮）。
b. 從模具尺寸收縮到最小尺寸也是不可能的，預計收縮 2% 的材料不可能收縮 6.9%。
c. 最小和最大公差之間的差異為尺寸的 10%。
d. 這意味著該尺寸幾乎不可能超出公差范圍。
2. 尺寸 2 （200.0±0.1mm ）
a. 從模具尺寸到最大允許尺寸的收縮率為 1.95%。
b. 從模具尺寸到最小允許尺寸的收縮率為 2.05%。
c. 最大和最小公差之間的差異為尺寸的 0.1%。
d. 這意味著要在公差范圍內生產這個尺寸會困難得多。
e. 當平均收縮率不等于 2% 時，幾乎不可能在公差范圍內生產。
由于這兩個尺寸在同一零件上且方向相同，因此兩者的收縮百分比將彼此相等。因此，假設在生產過程中保持尺寸 200.0±0.1mm（實際上很難），即最大生產范圍為尺寸的 0.1%，則尺寸 2.0±0.1mm 的收縮范圍也將為 0.1%（0.002mm），參見圖 4。
圖 4：當收縮率相等時，兩個尺寸的變化
這個尺寸范圍 2.0±0.001mm對于注塑件來說非常小，我們沒有能力在生產中測量或維護它。一個結論是，圖紙尺寸的公差百分比與生產零件的能力之間存在相關性。百分比越高，生產越容易，反之亦然。如果管控 200.0±0.1mm 的尺寸，則沒有必要在圖紙上管控和測量 2.0±0.1mm 的尺寸了，因?yàn)楣芸?了200.0±0.1mm 的尺寸，2.0±0.1mm 的尺寸就很容易能達到。
反過來，假設在生產過程中保持尺寸 2.0±0.1mm（實際上很容易），即最大生產范圍為尺寸的 10%，則尺寸 200.0±0.1mm 的收縮范圍也將為 10%（20mm）。
顯然，這個尺寸范圍200.0±20mm對于注塑件沒用啥意義，這個公差范圍再垃圾的廠都能做到吧，那應該取多少合適呢？0.1？0.2？0.3？
尺寸公差的定義，是根據設計者對產品的要求以及供應商的制造能力來定，同時需要考慮成本。公差定的越小，代表零件要求越精密，供應商的制造能力要求越高，成本也會越高，反之亦然。
上面有提到，圖紙尺寸的公差百分比（公差/尺寸*100%）與生產零件的能力之間存在相關性。百分比越高，生產越容易，也就是說，尺寸越大，公差就得越大，反之亦然。
那問題來了，到底怎么樣設計公差，公差取多少合適？
對于有經驗的設計者，他們能夠憑借以往成功的經驗去設計，對于新人，總不能一個一個去問供應商吧。別擔心，我們有國標，針對注塑件，國家標準中有“塑料模塑件尺寸公差 GBT 14486-2008”，標準里面規定了不同材料、不同精度等級、不同尺寸范圍的尺寸公差，設計者根據零件要求去選擇就可以了，標準中反映的是行業中的平均水平，一般的工廠都能達到。
表1：塑料模塑件尺寸公差

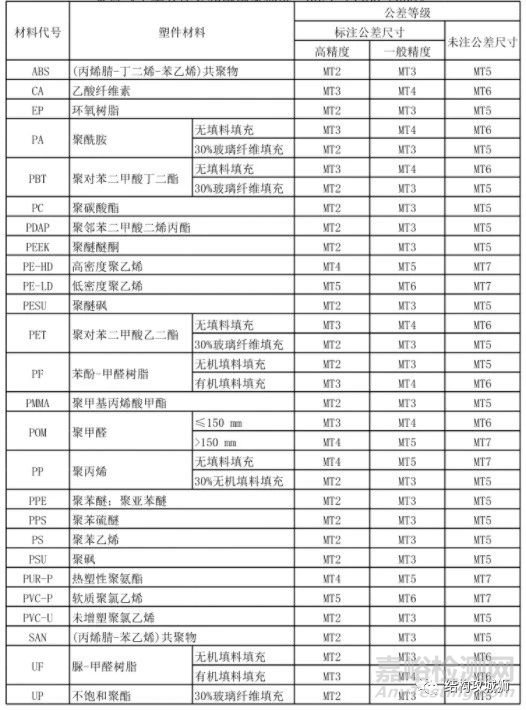

表2：常用材料模塑件尺寸公差等級的選用
但是，少批量生產跟大批量生產是不一樣的要求，大批量生產追求良品率，這時候，零件的管控尺寸的Cpk需要滿足一定要求。（Cpk的相關知識較多，這里就不詳細介紹，感興趣的自己到網上查閱吧）
Cpk：是Complex Process Capability Index（制程能力指數）的縮寫，是現代企業用于表示制程能力的指標。Cpk是一種表示制程水平高低的方法，其實質作用是反映制程合格率的高低，一般情況下Cpk達到1.33以上才可以進行批量生產。

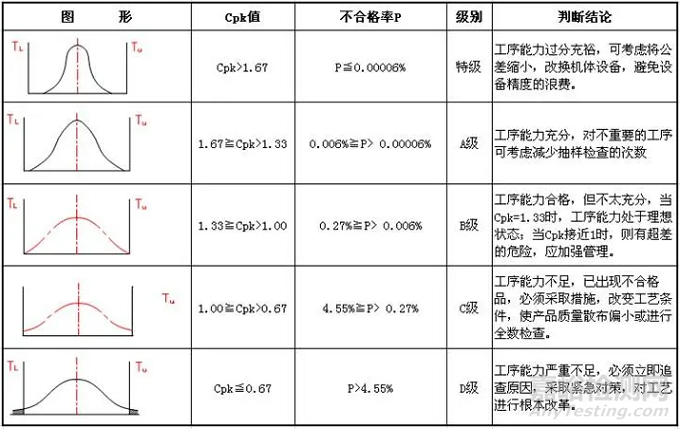

圖：Cpk的評級標準

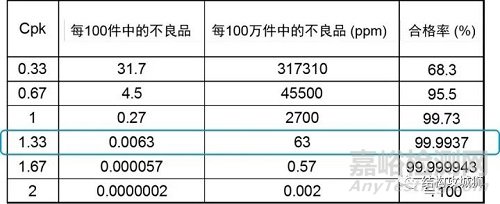

圖：Cpk與合格率
Cpk主要目的在管控制程能力，在制程能力一定下，它可以告訴我們圖紙上的公差是否合適，反過來，圖紙公差一定時，Cpk異常，表明制程能力在變化。比如，一個+/-0.05mm的公差，但是Cpk只有0.67（不良率4.5%），這樣表示圖紙公差過嚴或是工廠制造能力不足。
Cpk的計算需要取樣數據至少應有20~25組數據，方具有一定代表性。顯然，在設計圖紙尺寸公差時，沒辦法取樣，所以，在設計公差時還是需要回過頭來參考國標，那么，有沒有一種方法或者工具能夠根據尺寸以及公差，計算出Cpk和不良率ppm呢？國內的沒找到，以下是一款國外的計算工具，大家如感興趣可以注冊試用下，網址：https://www.tolcap.com/
通過這款工具，選定制造工藝和材料，可以通過輸入尺寸以及公差，輸出Cpk和ppm，同時也可以輸入Cpk，輸出公差和ppm，也可以通過輸入ppm，輸出公差和Cpk。

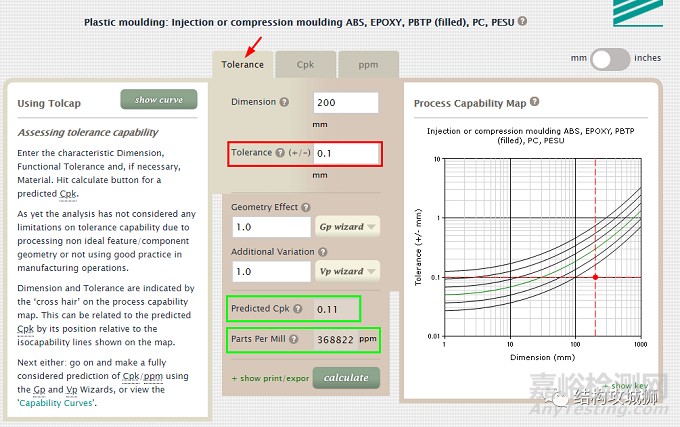

圖a：輸入尺寸和公差，輸出Cpk和ppm
圖a：輸入尺寸和Cpk，輸出公差和ppm

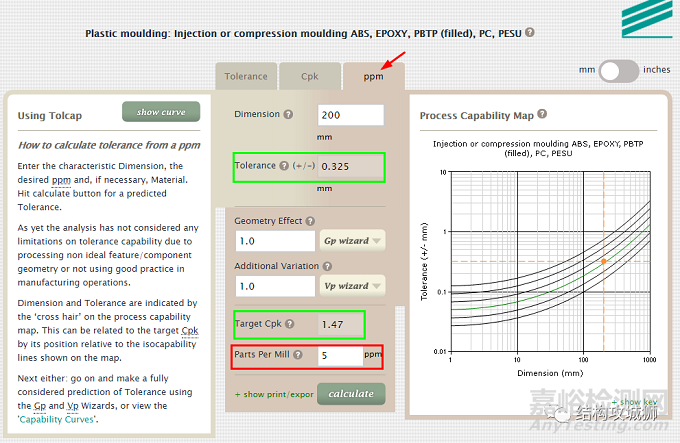

圖a：輸入尺寸和ppm，輸出公差和Cpk
舉例，比如有一個注塑件，材料為ABS，某一尺寸為200mm，公差應設計多少？
a）假設公差設計為±0.1，通過計算得，Cpk為0.11，ppm為368822，表示圖紙公差過嚴或是工廠制造能力嚴重不足兩種情況，針對這種情況，一般認為是公差設計過嚴。
b）為了保證批量生產，把Cpk定為1.33，通過計算得，公差為±0.301，ppm為33。
c）如果把ppm進一步降低為5，通過計算得，公差為0.325，Cpk為1.47；意思就是不良品ppm要降低，公差需放寬松，同時制程能力需提高。
綜上所述，如果要保持ppm低于33的不良品數，公差需設計為±0.3和更大。對應國標的數據，一般精度為±0.43，高精度為0.3，跟以上工具計算的結果基本吻合，可以作為參考。

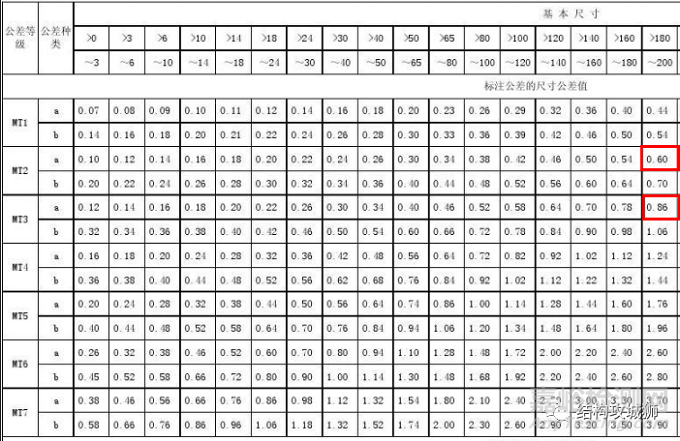

圖：尺寸為200mm時，對應的公差
總結：
1、公差的設計，除了需要滿足功能、外觀要求等產品本身的質量要求外，還應該考慮所選擇的供應商的制程能力。（供應商的水平存在差異，這一家能做，另外一家不一定）
2、公差的設計，需兼顧大批量生產的成本，可通過優化結構設計來降低零件的設計公差，減少制程的成本投入。（公差越嚴，成本越高，特別對于大批量生產）
3、公差的設計，應該保持嚴謹，關鍵尺寸應設計公差，非關鍵尺寸，可參照國標或其他標準的未注公差尺寸的公差要求。（如無必要，避免全尺寸標公差，同時也避免全尺寸無公差）
