隨著航空航天領域的不斷發展，對于航天用復合材料的性能要求在不斷提高。復合材料層合板在制造過程中常會出現內部分層(即分層缺陷)。分層缺陷作為復合材料的常見損傷形式，影響了復合材料的力學性能，直接關系著復合材料的使用，因此對復合材料層合板分層缺陷的研究至關重要。
國內外學者對復合材料層合板的分層缺陷做了大量研究。王雪明等總結了分層缺陷的種類，并分析了其產生原因，開展了分層缺陷試驗?zāi)M方法的研究，發現埋入防黏紙產生的分層最適宜模擬分層缺陷。ALAYDIN 等采用Kirchhoff Love殼理論與各向異性彈塑性損傷相結合的方法，模擬了復合材料各層的力學行為，發現這些層在界面處連接，可用于表示分層的混合模式內聚損傷模型。目前,關于分層缺陷深度對復合材料層合板力學性能影響的研究較少，為此，來自上海復合材料科技有限公司和上海航天樹脂基復合材料工程技術中心的史耀輝、莊純等研究人員選取圓形分層缺陷(直徑為19mm)進行試驗，研究了分層缺陷深度與復合材料層合板力學性能之間的關系，以提高復合材料產品的合格率。
1、 試驗材料及方法
1.1 試驗材料
《碳纖維復合材料層合板和層合件通用規范》要求分層缺陷C級探傷(一般區域質量等級)的分層區域不大于19mm(直徑)，因此選取圓形分層缺陷(直徑為19mm)進行試驗。為去除鋪層角度對試驗結果的影響，將層合板鋪層設計為0°方向14層，板厚為2.5mm。
層合板為對稱結構，拉伸、壓縮試驗時，層合板受力和約束均對稱，層合板中心對稱位置的分層缺陷對拉伸、壓縮試驗結果的影響一致，因此將壓縮及拉伸試樣分為7組，各組試樣的分層缺陷分別位于層合板2~8層相鄰的兩層間；彎曲試驗時，層合板沿對稱面分為受壓一側和手拉一側，試樣兩側受力狀況不同，不可對稱簡化，因此彎曲試樣分為14組，各組試樣的分層缺陷分別位于層合板2~13層相鄰的兩層間。壓縮、拉伸和彎曲試驗的試樣尺寸如圖1所示。
層合板實際鋪層以及分層缺陷預置方式如圖2所示，沿板件長邊0°方向?qū)⑻祭w維預浸料逐層鋪設于板上，根據分層缺陷的放置要求，在分層缺陷處放置直徑為19mm的圓形聚四氟乙烯薄膜，并在鋪層最外側標記分層缺陷的具體位置(見圖2虛線處)。
1.2 試驗方法

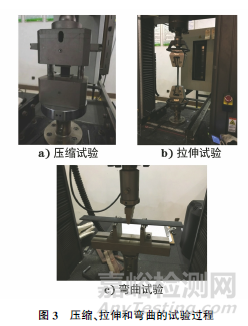

試驗采用的壓力機可更換不同夾具，以滿足壓縮、拉伸和彎曲的試驗條件,壓縮、拉伸和彎曲的試驗過程如圖3所示。由圖3可知：壓縮試驗時，為避免偏心壓縮，將上、下壓塊通過導軌連接；拉伸試樣通過氣動夾具與試驗機連接，在試樣夾緊后先預加載，確保無誤后再加載拉力；彎曲試驗為3點彎曲。
2、 試驗結果及分析
2.1 力學性能測試

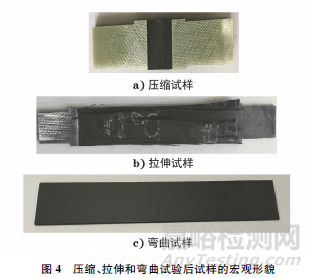

壓縮、拉伸和彎曲試驗后試樣的宏觀形貌如圖4所示。由圖4可知：在到達極限載荷后，壓縮試樣瞬間被壓潰；在破壞時，拉伸試樣纖維整體崩斷并散開；在接近破壞時，彎曲試樣受拉一側的纖維斷裂，持續加大載荷，試樣的彎曲撓度突然增大，并發生彎曲破壞。
2.2 對抗壓強度的影響
分層缺陷深度與層合板抗壓強度的關系如圖5所示。由圖5可知：分層缺陷在試樣的2~4層相鄰的兩層間(即分層缺陷深度小于板厚的1/4)時，分層缺陷的深度是影響層合板抗壓強度的主要因素，層合板抗壓強度隨分層缺陷深度的增加而減?。划?dāng)分層缺陷深度為板厚的1/4(層合板中性面)時，層合板的抗壓強度最小，約為無分層缺陷層合板(正常試樣)抗壓強度的44%；分層缺陷在試樣的4~7層相鄰的兩層間(即分層缺陷深度大于板厚的1/4)時，分層缺陷深度對層合板的抗壓強度影響較小，分層缺陷試樣的抗壓強度不小于正常試樣抗壓強度的75%。
2.3 對抗拉強度的影響
分層缺陷深度與層合板抗拉強度的關系如圖6所示。由圖6可知：分層缺陷試樣與正常試樣的抗拉強度比均大于75%，說明分層缺陷深度對層合板的抗拉強度無明顯影響。
2.4 對抗彎強度的影響
分層缺陷深度與層合板抗彎強度的關系如圖7所示。由圖7可知：當分層缺陷位于層合板受拉一側(正向彎曲)或受壓一側(反向彎曲)時，分層缺陷深度對試樣的抗彎強度影響有著相似的規律；當分層缺陷位于層合板中性面時，缺陷對層合板的抗彎強度幾乎無影響；當分層缺陷的深度小于板厚的1/4時，正向彎曲比反向彎曲的抗彎強度大約11%；當分層缺陷的深度大于板厚的1/4時，彎曲狀態對層合板的抗彎強度無明顯影響，正向彎曲時最多可使層合板的抗彎強度減少28%，反向彎曲時最多可使層合板的抗彎強度減少50%。
3、 綜合分析
當分層缺陷靠近層合板的外表面時，分層缺陷與層合板表面間形成了一個較薄的板狀結構，層合板易發生局部屈曲，層合板的有效承載面積減小，導致整個結構的承壓載荷減小；當分層缺陷靠近層合板的中性面時，分層缺陷與層合板表面間形成的薄板厚度較大，局部屈曲后層合板的整體承載面積減小；隨著分層缺陷與層合板表面間形成的薄板厚度不斷增大，整個板出現局部屈曲所需的載荷變大，當出現局部屈曲所需載荷接近層合板整體破壞的載荷時，層合板無局部屈曲，直接發生破壞，此時分層缺陷試樣的抗壓強度接近正常試樣的抗壓強度。受拉伸載荷時，層合板全程無局部屈曲現象，因此分層缺陷對層合板的抗拉強度影響較小。
4、 結論
(1) 當分層缺陷區域直徑為19mm，且深度大于板厚的1/4時，分層缺陷對層合板的力學性能影響不大。
(2) 當分層缺陷區域直徑為19mm，且深度小于板厚的1/4時，層合板應避免受到壓縮載荷。
