近期，東華大學毛吉富研究員在科愛出版社創辦的期刊 Bioactive Materials 上發表綜述文章：生物醫用導電纖維。從生物電對細胞活動和組織功能的調節作用和導電纖維的突出優勢出發，綜述了近年來生物醫用導電纖維的成型方法，討論了其在組織修復與再生、可植入生物電子器件和可穿戴生物電子器件中的研究進展與發展方向。
研究?jī)?nèi)容簡介
生物電在細胞行為調節中起到重要作用，被認為是人類生命活動的重要指導因素。通過基于導電生物材料的生物電子器件對細胞和組織間接進行電刺激，可以觸發一系列細胞活動，以實現心臟、神經、骨和皮膚等電活性組織的修復。此外，基于導電生物材料的導電移植物或生物電子器件可以傳遞電信號，以激活涉及傷口愈合、受損組織中生化信號改變，以及個人健康狀況相關的電響應活動。然而，目前常見的導電生物材料大多面臨與可變形的人體組織的機械行為不匹配的問題，這可能導致植入后引起嚴重炎癥或使用過程中發生器件故障。纖維和纖維集合體作為一種特殊形式的軟材料，具有輕質、柔性、可調整的機械性能和結構多樣性等優點。因此，通過對導電纖維的合理組成和結構設計以及成熟的紡織工藝，可以最大限度地發揮導電生物材料在生物醫學應用中的優勢，并滿足對生物材料在復雜作用力下的多維變形能力和多尺度仿生結構的要求。這篇綜述主要關注柔性復合導電纖維的制備和生物醫用，討論導電纖維在電活性組織的修復和再生、用于個人健康監測的可植入生物電子器件和可穿戴生物電子器件方面的應用進展（圖1）。
圖1：示意圖
一、導電纖維成型方法
由于大多數導電生物材料具有固有的剛性和不溶不熔性，導電纖維往往只能通過復合材料的形式制備。通過適當?shù)睦w維組成和結構設計，可以對其機械、電氣和生物特性進行微調，以滿足組織修復材料或生物電子產品的要求。因此，通過濕法紡絲、微流體紡絲、靜電紡絲和3D打印，以及在非導電纖維上進行表面改性，將成纖聚合物和導電生物材料結合起來，開發出各種類型的導電纖維，還可以進一步采用紡織加工技術來豐富導電纖維的結構設計，以獲得仿生結構（圖2）。

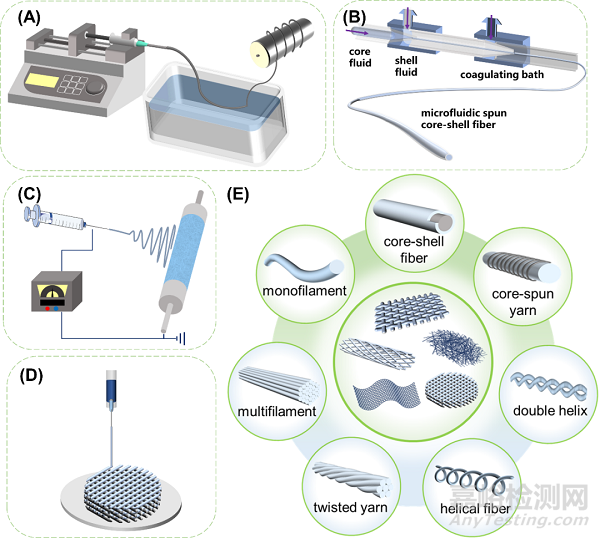

圖 2: 導電纖維材料的成型方法。（A）濕法紡絲（B）微流體紡絲（C）靜電紡絲（D）3D打?。‥）可用于復合導電纖維材料制備的不同形式的纖維和纖維集合體。
二、導電纖維用于組織修復的電信號傳輸
生物材料的幾何結構和作為載體傳遞的機械、電、熱和磁刺激對細胞行為具有可控的引導作用。纖維制造技術為構建仿生結構提供了獨特的優勢，而纖維中導電性的引入可以促進內源/外源電信號的傳遞，從而改善細胞的粘附、增殖和分化，促進組織再生。導電纖維可以模擬細胞外基質的結構并恢復細胞間電通訊，為受損組織提供機械支撐，因此可用于梗死心肌泵血功能的修復。導電纖維支架將導電性和纖維結構結合起來，可以促進細胞鋪展、排列和超微結構發育，進而為組織工程中細胞的行為調節提供有效手段。當引入外部電刺激后，電刺激和支架導電性協同改善了細胞排列，激活與分化相關的細胞通路，進而為心肌向分化、神經再生、骨再生以及傷口愈合做出重大貢獻。
三、導電纖維用于可植入生物電子器件
下一代用于單點健康監測的可植入或可穿戴式生物電子器件需要引入新的功能，包括柔性、大面積和易于加工的一維或二維材料、可控的生物特性以及電子/離子導電性，這恰好是紡織技術和纖維材料的優勢。
導電纖維作為柔性電極材料可用作神經探針，容易達到優化的電極-神經組織界面對信噪比、阻抗、剛度以及長期生物相容性的要求，以準確探測和操縱特定神經元的電生理活動。濕法紡絲可以制備模量與神經組織匹配的柔性電極，用于對受損神經進行急性刺激，并評估刺激后的誘發力和CMAP。為纖維電極設計刺激響應性的機械性能和與細胞同尺度的結構，可以避免輔助植入裝置的參與，降低操作難度，最大程度減少植入損傷，并實現神經元信號的實時記錄和單細胞記錄。導電纖維還可與光電探針結合，以同時實現脊髓的電生理記錄和光學神經調控。
纖維基超級電容器具有輕質、可彎曲、可編織和可擴展等特點，是植入式電子器件的理想電源。現有研究中為避免超級電容器復雜組裝過程和電解質泄露問題，采用了在導電纖維上進行部分改性，向管狀結構彈性紗線中注入固體電解質，以及直接利用體液作為電解質等結構設計。在紗線電極上進行生物修飾可以避免影響細胞活性，同時提高導電材料的負載量和纖維的電容，提高其能量密度/功率密度。
疾病標志物的早期檢測和連續監測在疾病診斷和治療中起著關鍵作用。使用導電納米材料作為電活性介質，可以提高生物傳感器的電化學性能、生物相容性、酶固定效率以及在復雜變形下的電流穩定性等性能。纖維電極構建的生物傳感器，可以用于監測靜脈血中的Ca2+和葡萄糖濃度，檢測與精神分裂癥和帕金森病等各種疾病相關的神經遞質或基因水平。這種特定的生物傳感器有助于開發快速、準確的"液體活檢"，用于早期疾病檢測，同時避免組織活檢。
四、導電纖維用于可穿戴生物電子器件
纖維基導電材料作為可穿戴生物電子器件的突出特點表現為其耐久性和穿著舒適性，前者源于機械順應性和對摩擦和洗滌的抵抗力，而后者則基于可恢復的折疊、彎曲、拉伸和壓縮變形以及適宜的熱濕舒適性。
可穿戴生物電子器件不可避免地會在人體活動時經受反復變形，因此可拉伸導體是維持元件穩定連接的必要組件（表1）。導電纖維的可拉伸性主要通過基材彈性和纖維結構兩個角度實現。將導電材料以涂層形式與彈性體纖維復合是最常見的手段，然而，彈性體和導電涂層之間巨大的機械性能差異會導致界面不穩定，往往需要引入柔性的粘合劑以固定導電組分避免瞬間的機械故障。在沉積導電材料前對彈性基材施加預拉伸應變以獲得褶皺結構的導電涂層是另一種構建柔性導電纖維的有效手段，除了可以提高導電纖維的伸長率外，還可以提高其應變不敏感性能，但大幅高頻變形仍會導致纖維導電性的損失，這對可拉伸導體的耐疲勞性能提出了較高要求。

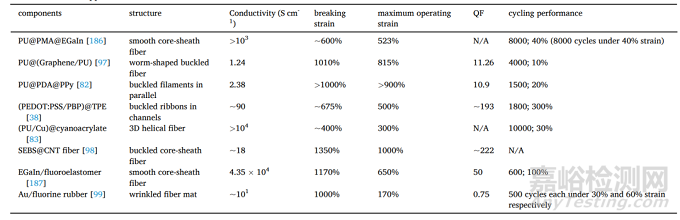

表 1 總結了用作可拉伸導體的各種導電纖維
電熱療法在個人熱管理和緩解病理疼痛中有重要作用，可用于風濕性關節炎的康復、肌肉痙攣和炎癥緩解，緩解關節僵硬，改善血液循環和筋膜柔韌性。導電纖維的柔性和可織造性使其能以更方便和無約束的方式在體表將電能轉換為熱能。纖維電導率的提高、導電紗線織造密度和織物組織結構的調整可以實現焦耳加熱器的低驅動電壓、高熱轉換效率和耐用性，使得大面積加熱元件和高分辨率局域加熱元件的構建都能按需實現。
導電纖維的順應性和電響應可以被用來實現對可變形人體的精確機械感應，實現對聲帶振動、關節彎曲、肌肉收縮、骨旋轉等多種運動的實時監測（表2）。導電彈性復絲拉伸性能優異，但循環性能較差；具有卷繞結構的包芯紗、加捻紗和螺旋纖維疲勞性能較好，可以識別高頻小幅應變，滿足檢測輕微肌肉運動的要求；導電纖維的屈曲結構可以拓寬應變傳感器的工作范圍，兼顧對不同部位形變監測的需求。導電織物因其較大的自由體積和彈性具有較寬的線性范圍，但靈敏度會隨著施加壓力的增加而下降。機織、針織和編織等織造技術可以通過紗線密度、紗線配比、織物組織結構等織造參數平衡靈敏度、響應時間、線性、耐久性和滯后等傳感性能。在此基礎上，導電纖維對溫度、濕度和溶劑等其他物理刺激的電響應可以被綜合利用，以識別身體界面的復雜狀況。

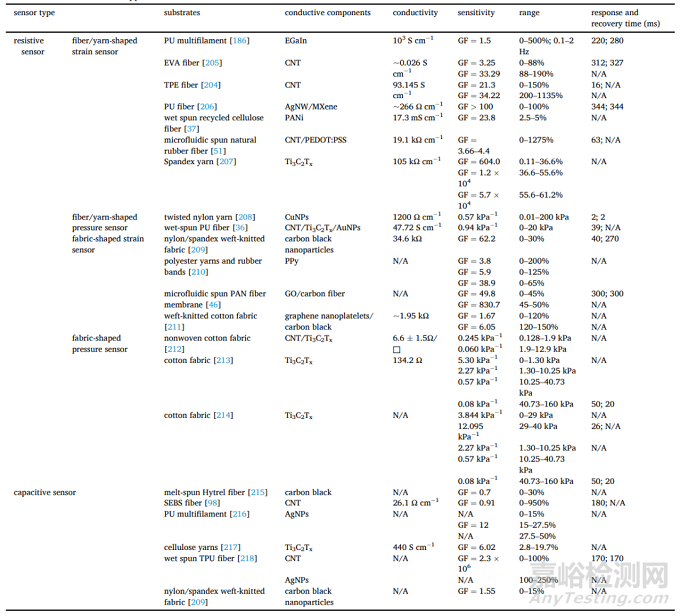

表 2總結了用作應變/應力傳感器的導電纖維/織物
最后作者指出，由于導電纖維在生理環境中復雜服役場景下的長期疲勞行為仍存在一些問題，且目前尚不具備能夠?qū)⒓?xì)胞與導電纖維批量制造成工程化組織移植物的通用手段，導電纖維基組織修復材料的臨床轉化仍然受到阻礙。同樣，盡管可植入和可穿戴生物電子器件已經得到廣泛關注，但由于準確及時的信號傳導和轉換要求器件接觸面與應用部位緊密接觸并同步變形，這對材料在長期反復變形下的機械性能穩定性和電學性能穩定性提出了較高要求。此外，多功能化和無電池?zé)o線操作正在成為生物電子器件發展的主要趨勢，因此需要對導電纖維的結構和性能進行全面設計以實現電子器件的集成化。
