（1）預布局



在總體階段的時候，我們應該就器件選型、預布局、熱設計、結構設計的可行性進行了評估，輸出的核心器件選型結論、預布局結論應該是滿足總體的熱設計和結構設計要求的。



根據初步方案，輸出預布局原理圖，要求原理圖至少包含主要器件、電源、熱敏感器件和接插件。硬件工程師要規劃好，單板、器件功能和信號流向。



PCB預布局是熱設計的重要入口條件。開展熱設計仿真，硬件工程師需要給熱設計工程師提供單板布局和器件熱耗（功耗）表、各器件散熱參數。數字器件要注意提供盡量準確的功耗數據，特別是DDR/FPGA等器件要根據使用場景進行計算。

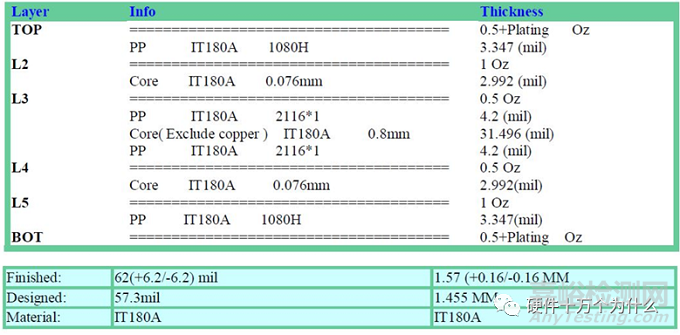

預布局除了完成關鍵器件的擺放，評估PCB的可行性，還需要確定電路板的層數和層疊結構。按照這些總線的要求，下一步要設計層疊結構以及計算各類總線要求的阻抗和傳輸線的物理尺寸。下圖是項目設計的層疊結構：





       從層疊結構上，可以看到本設計需要使用6層板，6層板可以有3個信號層Top層、L3或者L4和BOT層；也可以有4個信號層，Top層、L3、L4和BOT層。具體需要使用幾層，根據實際的情況來確定，本設計就使用了4個信號層。PCB板的厚度為1.57mm，使用的材料是IT-180A，其中使用了4張PP和3張Core。

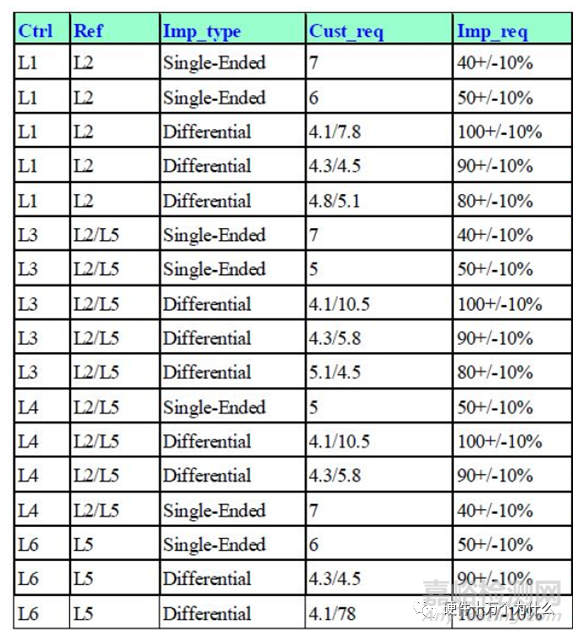

       根據層疊結構計算傳輸線的阻抗，由于有4個布線層，層疊又是對稱結構設計的，所以只要計算TOP和L3層的阻抗即可，其它兩層都是一一。本設計中的高速總線類型比較多，既有單端的布線，也有差分布線，既有單端40ohm的DDR4布線，也有單端DDR4的50ohm布線，既有差分80ohm的布線，也有差分90ohm和100ohm的布線。結合TOP層和L3層一起，所有的阻抗要求以及布線結構如下圖所示：





圖 各層布線阻抗計算結果



       從計算結果可以看到，看似非常簡單的一個高速產品設計，其阻抗就有多達10組設計。在實際的應用中，要仔細區分。



（2）結構設計



結構設計需要包含：



① PCB外形輪廓尺寸



包括結構所需的倒角、凸凹槽、內部開窗等信息。



② PCB板厚度



常用的厚度有1mm、1.6mm、2mm、2.4mm規格。



單獨列出來是因為厚度是直接參與到結構設計的疊加累計尺寸當中，需要重視。



③ 外部接口器件的位置和外形



 LED的位置；網口、串口；光口；電源開關；電源插座；復位按鍵；背板連接器；導套、導銷；USB。



外形一般在3D設計的時候，就會把接口零件模型組裝到PCB，一起投影到DXF文檔，同時提供定位參考點。



④ PCB安裝孔的位置、孔徑及其禁布區要求



選用什么型號的螺絲，提供相應孔徑的尺寸，提供螺帽禁布區尺寸，并提供文字說明。所選焊接器件的料號、位置和放置面。



其他需要焊接到PCB上的與結構相關器件的規格型號，位置信息，禁布信息，放置到PCB哪一面等信息。例如焊接螺母、螺柱；較大尺寸的電源磚；較大尺寸的芯片；需要散熱的芯片。



⑤ PCB的TOP和BOTTOM面對器件高度的限制要求



由于PCBA需要與結構件裝配，所以需要提供允許擺放電子元件的高度要求，需考慮間隙余量。



⑥ 光纖半徑和路徑要求



光纖有彎曲半徑要求，所以盤纖的方式、盤纖的路徑和路徑的寬度都要提前規劃好，這些信息與PCB相互影響。



⑦ 直接安裝到PCB表面的零件



有些金屬結構件直接安裝到PCB表面，表面一般禁布線，并且金屬外圍輪廓需增大，留足余量，比如零件制造裝配公差引起短路。



有些塑膠零件安裝到PCB表面，表面一般禁布元件，禁布區外圍余量留足。



⑧插板式PCB標示出插槽限高或禁布區域以及行程要求。



有一種插板式PCB，兩側邊直接與導軌插槽滑動裝配，兩邊禁布區要求，以及注意模擬行程當中其他結構件會發生撞擊干涉的空間，明確限高或者禁布要求。有一種PCB裝配方式帶滑動行程，注意模擬裝配行程當中與結構件會發生撞擊干涉的長度和面積，明確限高或者禁布要求。



⑨ 焊接器件引腳長度要求。



⑩ 連接器的PIN序列信息。



?散熱器安裝位置，高度、禁布區要求。

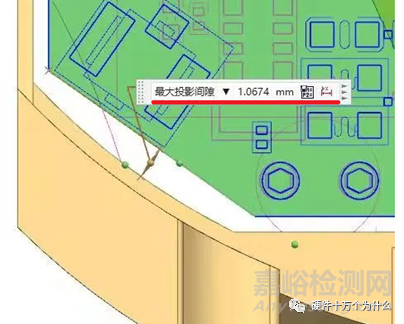

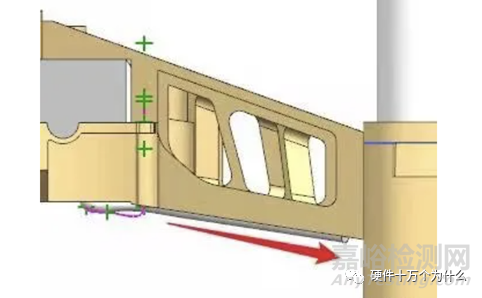

?特殊器件的安裝要求，例如攝像頭、陀螺儀傳感器、ToF等器件可能需要有安裝位置的特定要求。圖是一塊電路板在總體設計過程中考慮結構干涉、電路板安裝、天線安裝的示意圖。







電路板安裝示意圖



（3）熱設計



下面是硬件工程師和熱工程師之間的一則笑話：



硬件工程師：“我們新出了一個方案，幫忙再仿真一下吧？”



熱設計工程師：“過不了！”



硬件工程師：“你仿過了？”



熱設計工程師：“我用腦袋仿過了，你過不了，你要降規格！”



硬件工程師：“我要用烙鐵給你腦袋加加熱。”



這個笑話現在已經在網上廣為流傳，但這個笑話卻是我親身經歷的真實事件。



當時我剛到華為上班，意氣奮發，希望項目盡快取得進展，結果就碰到這么一個不配合我們項目組工作的熱設計工程師，還很不理解他的工作態度。



因為即使是大公司，專門搞熱仿真熱設計的從業人口也比較少，特別是華為這個專門的工作，只有熱設計工程師才可以使用仿真軟件。所以當時熱設計工程師是稀缺資源，硬件工程師也只能依賴熱設計工程師進行仿真。



而很多公司熱仿真的工作是結構工程師完成的。也有些能干的硬件工程師自己建模仿真。這個取決于個人的技術寬度、公司的分工要求、產品復雜度、必要性等。



不管是什么工程師來做這個工作，如果反復的仿真沒有好的結論，都是資源浪費。自然就會有笑話中熱設計工程師拒絕反復仿真各種情況的案例。



我們在硬件設計過程中，由于芯片的性能越來越高，接口的速率越來越高，各種芯片的熱耗也隨之增大，所以熱設計的挑戰也越來越大。特別是產品競爭進入白熱化之后，在有限的機框里面達到散熱極限邊緣是很容易出現的。



熱仿真效率低的原因有：



① 器件功耗大，散熱風險大。



② 熱設計仿真結果經常超過結溫，或者不滿足降額。



③ 有些給出的器件功耗值缺乏理論依據，不準確，導致過設計或者導致散熱風險。



④ 熱仿真的過程需要多次反復，一次仿真的周期大約3天，效率低下。



有時候硬件工程師按照項目經驗經過多次調整，才能滿足熱設計的要求，而且不斷的改熱設計的輸入條件，導致效率很低。

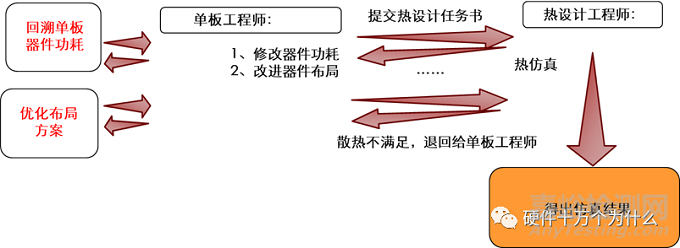

預布局、結構設計、熱設計的關系和流程如下圖所示。



布局、結構設計和熱設計流程

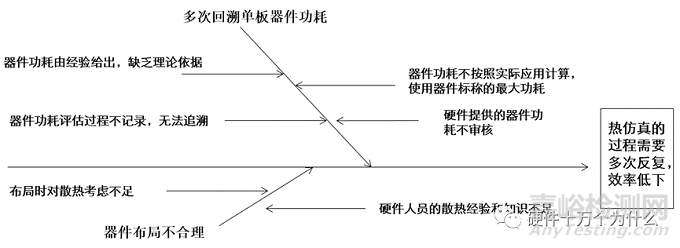

分析之前的流程，熱仿真效率低的原因如圖所示。





熱仿真效率低的原因分析



對于風險器件，我們需要做到兩點：



（1）準確給出器件實際功耗。



（2）最優化的散熱布局，考慮走線的前提的下的最優布局。



關于器件功耗評估，對于沒有散熱風險的器件，我們評估功耗的時候，可以很粗暴地給一個標稱最大值。但是當這樣簡單操作，給出一個最大值之后，不能通過熱仿真的時候，需要我們?nèi)フ{(diào)整這個值，需要評估到最準確的值。



（1）例如，DDR3控制器支持高刷新率，則其結溫可達到95℃，如果不支持高刷新率，則最高結溫定為85℃。必要時，硬件實現提高刷新頻率功能，則DDR3溫度規格放寬為95度。其他器件如果有硬件指標跟溫度相關，一樣要根據實際需求和實際場景去評估其溫度上限要求。



（2）對于散熱風險較小的仿真模型，可以建立簡單的電源模型，按照經驗值輸入。對于設計風險較大單板，需要建立電源詳細模型，硬件人員需要提前評估功耗，提供給熱設計人員。特別是MOSFET，有時候為了簡化模型，直接布放一個熱源，進行仿真。但是由于功耗大，所以我們要根據MOSFET的實際使用情況，利用功耗計算公式，計算出其實際的功耗，然后再確定其功耗參數。同時，需要考慮一些覆銅，亮銅改善其散熱的情況。而不是簡單的降規格妥協，或者換更貴更好性能的器件，要么影響產品競爭力，要么提升了成本。



（3）CPU的功耗要根據其是否降頻工作，超頻工作，實際工作負載情況進行評估。不能拿最大功耗一刀切。X86處理如果支持Turbo Burst模式，需要考慮多種情況的散熱分析。由于Nehalem架構處理支持TurboBurst模式，所以雖然處理的總功耗一定，但是處理各個點的功耗會隨著不同的Turbo模式，導致各個Core的最大功耗會超過其額定功耗。需要分別考慮各種情況的散熱。不然超頻的時候，單點功耗會比較高。



我們曾經有個案例，使用多核PowerPC，其功耗比較高，熱仿真一直評估有風險，但是我們根據實際業務場景，重新評估了實際工作負載能力，合理的評估了其真實環境下的實際工作功耗，降低功耗之后仿真通過。后來實測，也不會出現過溫的現象。對于處理器這種，需要的時候，應該投入人力，用demo板對實際工作環境進行實測，提前做熱測試，保障功耗評估準確。同樣的，DDR也需要根據其實際工作速率進行評估其功耗，特別是FPGA的外掛DDR，有時沒有想象的那么大功耗。



（4）FPGA 的功耗，一般廠家會提供評估工具。這時，一定要根據實際FPGA的資源占有情況進行評估，不要按照100%進行評估。實在評估值偏高，也可以用Demo板實測功耗。



關于熱設計相關的PCB布局、結構設計、生產工藝的幾條經驗。



（1）共用散熱器，需要考慮器件公差及導熱硅膠的厚度。



當時有個案例，我們有一個電路板上面，CPU和另外一個器件共用了散熱器，自己公司的熱設計工程師的仿真結論溫度比較高，而使用相同的仿真模型，器件廠家散熱仿真模型的溫度比較低，經過器件廠家討論，分析原因是器件廠家建立的仿真模型，CPU與散熱器的導熱膠厚度為0.13mm，而我們目前仿真模型中使用的仿真模型是0.3mm。導致：器件廠家仿真模型中CPU的溫度是95攝氏度，而我們的仿真結果是：大于116攝氏度。自己公司的熱設計工程師選擇0.3mm是參考兩個器件公差，得出的經驗值，選取了概率比較高的一個參考值。



實際生產過程中，導熱硅膠的厚度很難控制那么精準，需要制造特殊的涂膠工裝來保證其厚度。不然確實會出現大功率器件溫度過高，出現過熱保護的情況。建議最好不要多個器件共用散熱器。由于器件高度公差，導致導熱硅膠厚度影響散熱效果。如果多個器件共用散熱器，需要充分考慮器件高度公差帶來的影響。



（2）有些場景下，DDR在正反面，為了方便走線，有些工程師把TOP面和BOTTOM面的DDR在空間上位置完全重疊。但是這樣重疊設計，DDR的熱量也會通過PCB板相互傳遞，不利于散熱，可以考慮錯開一點進行設計。在指標就差一點點的時候，這種設計能夠有效地優化。

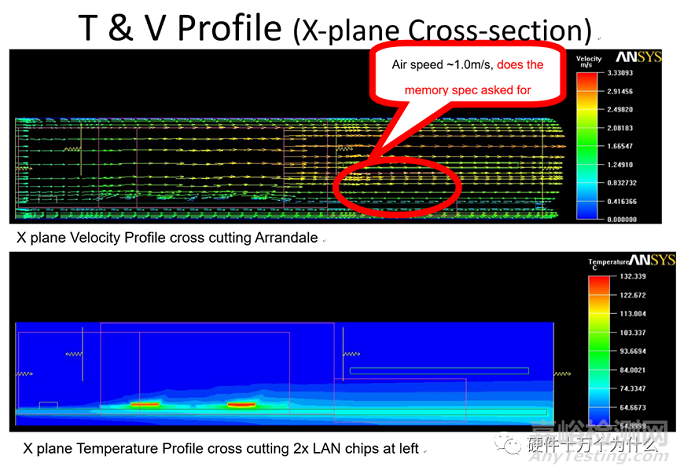

（3）散熱器件后方如果有扣板等平板型物體，不一定會阻礙器件散熱，有可能形成風道，加大局部風速。有時風道會改善散熱，所以不要拿腦袋仿真。熱仿真圖如圖5.17所示。







熱仿真圖



（4）散熱有疊加效應。如果存在很大散熱風險，優先考慮將結溫要求最苛刻、功耗大的器件放在進風口。例如DDR。



（5）過孔、亮銅會改善散熱。

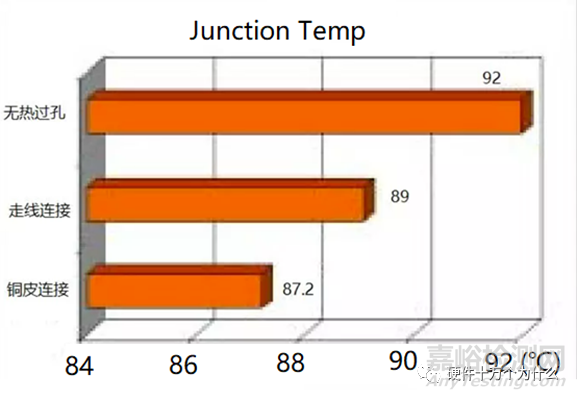

（6）加散熱銅箔和采用大面積電源地銅箔。連接方式與結溫的關系如圖5.18所示。



連接方式對結溫的影響

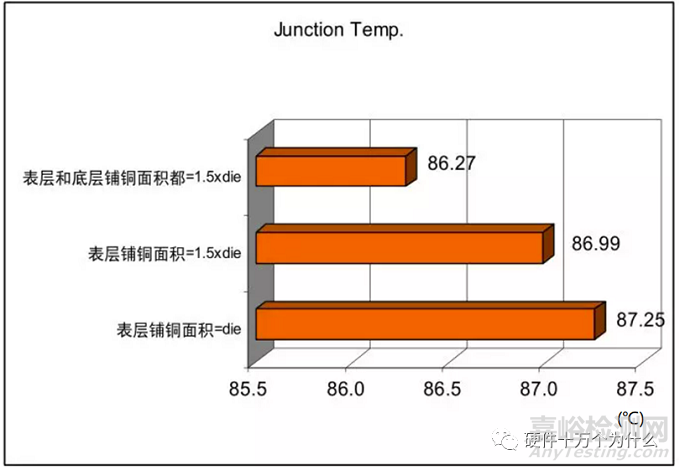

根據上圖可以看到：連接銅皮的面積越大，結溫越低。鋪銅面積與結溫的關系





鋪銅大小對結溫的影響



根據上圖，可以看出，覆銅面積越大，結溫越低。
