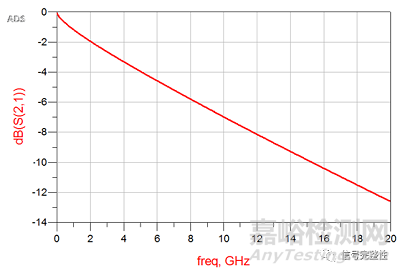

隨著速率的提升，信號隨著頻率的增加，其能量衰減也變得越來越大，如下圖所示：

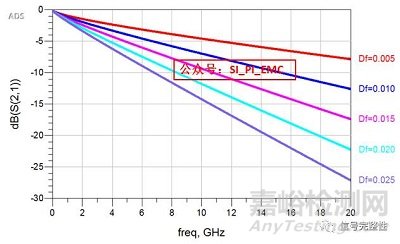

這些可以通過仿真來分析各種材料對信號的不同影響，比如通過掃描不同的介質損耗角（Df，不同的介質損耗角代表不同的材料類型），就可以獲得不同損耗的結果，進一步的分析就可以判斷其是否滿足設計要求。下圖為不同PCB材料（Df，）進行損耗仿真的結果：

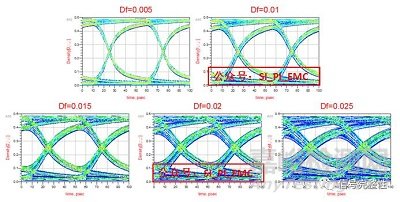

從上圖中可以看到，介質損耗角范圍為0.005~0.025，介質損耗角（Df）越大，其衰減越大。從眼圖上進行分析，也可以很清晰地看到，Df值越大，眼圖越小，如下圖所示：

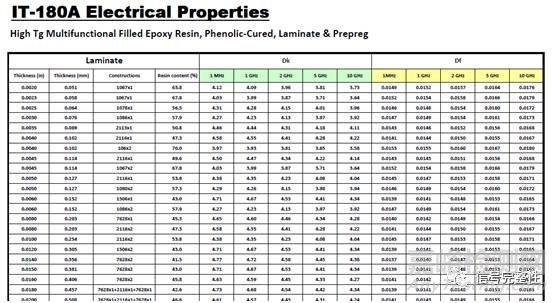

對于介電常數（Dk值）的分析也是一樣的，只是，介電常數影響更多的是阻抗。介電常數和介質損耗角是介質的兩個基本屬性，而且這兩個參數都會隨著頻率的改變而變化，如下圖所示為一款材料的數據手冊中的數據截圖：

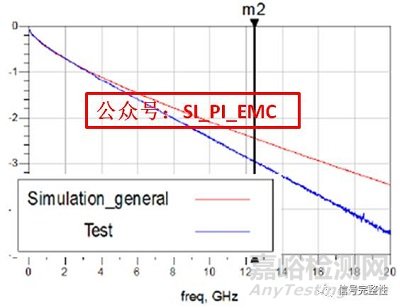

從中可以看到，不同的頻率點對應的參數（Dk和Df）不相同，但是此材料數據表格中并沒有給出所有的頻率點對應的參數。非常不幸的是，此數據手冊中，對每一種材料給出了5個頻點，很多材料數據手冊給出來的僅僅只有1個或者2個頻點的數據。很顯然，使用這些數據計算或者仿真獲得的結果是不正確的，如下圖所示為我們之前測試過的一種材料，用廠商提供的原始數據仿真與測試的結果對比有不小的差距，如下圖所示：

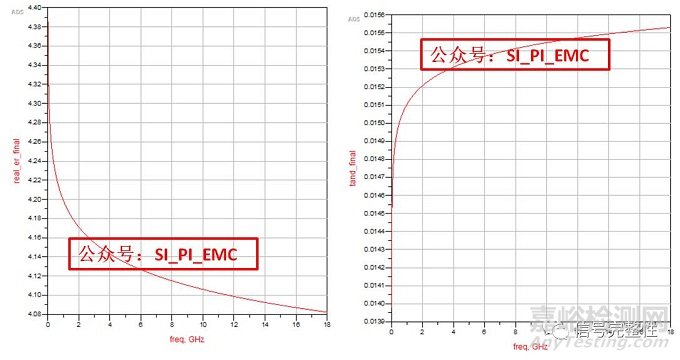

得到這樣的結果也是可以理解的，畢竟材料參數不準確。經過測試和仿真提取PCB材料，繪制曲線圖如下所示：

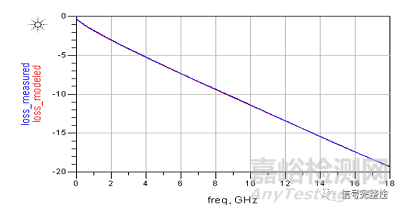

左側的為介電常數，顯然隨著頻率的升高而降低；右側為介質損耗角，隨著頻率的升高而升高。再利用提取的材料參數仿真（仿真另外的傳輸線）即可獲得與測試結果比較吻合的仿真結果，如下圖所示：
當然，不僅僅是介電常數和介質損耗角對信號有影響，導體（通常是銅）的粗糙度也會對信號有非常大的影響，在之前的文章中也有給大家分享過，點擊下列紅色文字，即可查看。在此即不贅述。
在高速電路設計中，鏈路中的每一個參數都有可能導致傳遞的信號出問題。今天就和大家分享一個平常大家不太注意的參數。
先回顧下在中學的時候，咱們學習的一個概念，趨膚效應：當信號的頻率較越來越高時，信號都會趨向于導體的表面?zhèn)鬟f。這樣就會導致信號流過導體的相對有效面積變小，從電阻的角度來分析，這就會導致電阻增加，導致傳遞能量的損失。

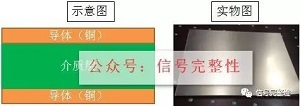

在電子產品使用的PCB，基本都是由銅箔和有機材料組成的，如下圖所示：
我們平時看到的銅箔，表面上看起來都是非常光滑的，實際上并不如你肉眼所見的那樣，銅箔并不是完全光滑的，其在進項顯微鏡下如下圖所示：

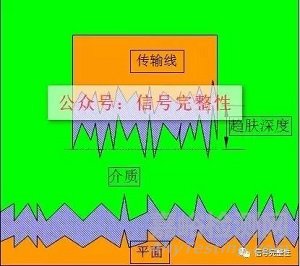

為了更加的容易理解，給大家做一個示意圖，如下圖所示：
銅箔的表面都是有很多銅牙存在的。目前小編沒有發現非常官方的數據說明普通的銅牙到底有多長，據小編看到的普通的銅箔，沒有經過處理的銅牙（銅箔粗糙度）一般都是在20～30um左右。當然，常規的根據銅箔粗糙度的厚度（系數）不同，目前有標準銅箔、反轉銅箔、低粗糙度銅箔和超低粗糙度銅箔之分。

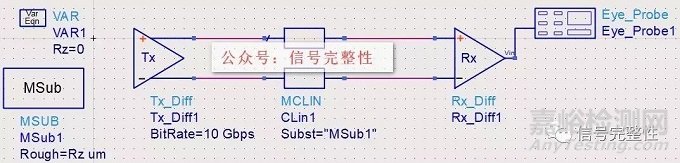

前面說到，銅箔的粗糙度會影響到信號完整性，那么我們就來做一個實驗看看。原理圖如下所示，把銅箔粗糙度的設置為一個變量，初始值為0，仿真的速率為10Gbps：

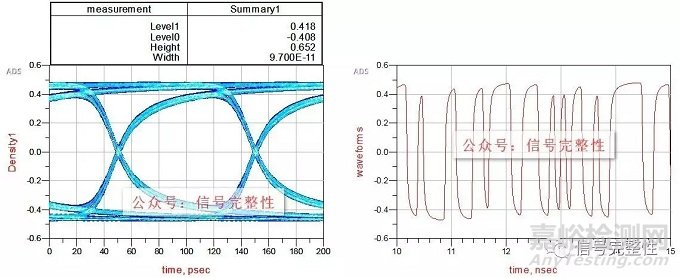

分別查看其眼圖和波形，如下所示：
從結果可以看到：眼圖的寬度為97ps，高度為0.652V，信號的峰值為0.479V。
那么，接下來，逐步改變銅箔粗糙度的厚度，觀察眼圖的變化，分別仿真銅箔粗糙度為5um、10um、15um和20um的情況，眼圖和波形分別如下所示：

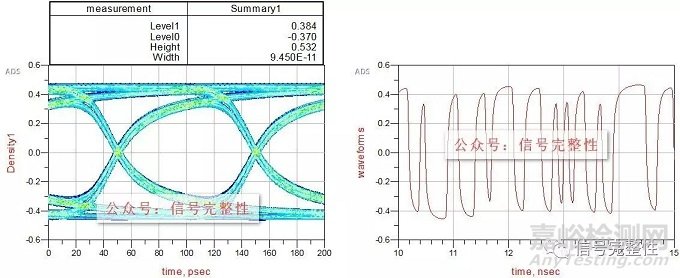

當粗糙度為5um的時候，眼圖的寬度為94.5ps，高度為0.532V。

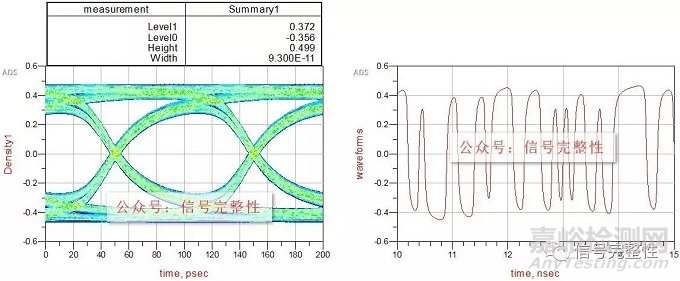

當粗糙度為10um的時候，眼圖的寬度為93ps，高度為0.499V。

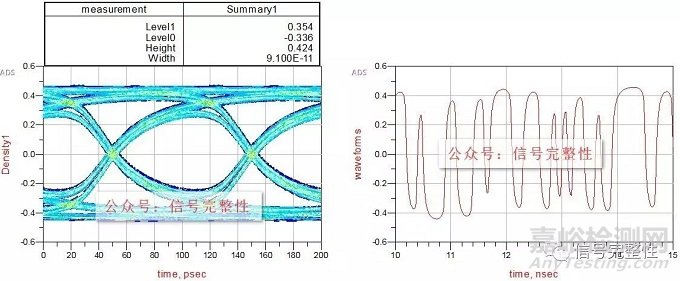

當粗糙度為15um的時候，眼圖的寬度為91ps，高度為0.424V。

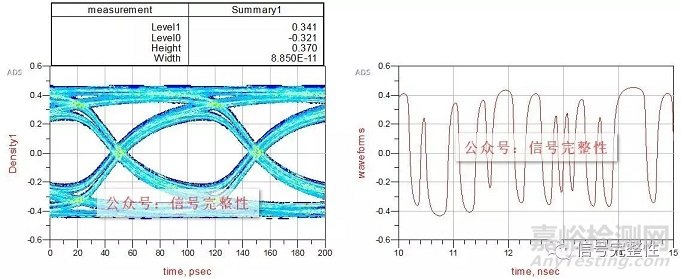

當粗糙度為20um的時候，眼圖的寬度為88.5ps，高度為0.370V。
從以上的結果，咱們可以看到當銅箔粗糙度的系數（厚度）增加時，眼圖的的margin越來越小，抖動（Jitter）越來越大。
有的工程師經常會問到這樣一個問題：當信號的速率為多少的時候，在實際項目工程中需要考慮銅箔粗糙度的影響。我的答案是，任何時候考慮都是必要的。但是綜合成本和效果來考慮的話，當信號速率超過5G以上的時候，就應當適當?shù)目紤]銅箔的選擇問題（如果設計要求不高，也可以不考慮）。
所以，當信號的速率越來越高的時候，我們不僅僅需要關注芯片的驅動能力、PCB介質的介電常數、介質損耗角、連接器、線纜等等，還需要考慮到導體（銅）的表面粗糙度的影響。
目前，頻變的材料參數在很多比較大型的產品公司已經被廣泛應用，國外幾家比較優秀的PCB材料廠商和PCB板廠也能提供頻變的材料參數，但是依然有很多PCB材料廠商和PCB板廠不能提供，有的廠商卻還是只使用單一頻點的參數在進行計算，這顯然是錯誤的，這種方法也已經很落后。
