回轉窯是水泥、冶金生產中的關鍵設備，廣泛應用于建筑、冶金、化工等行業。托輪是回轉窯的重要零件，支承著回轉窯回轉部分的全部質量，并對筒體有徑向定位作用?；剞D(zhuǎn)窯通過電機、減速機驅動旋轉，托輪支撐裝置承受著回轉窯筒體質量的徑向反力。托輪與托輪軸通過熱裝連接，當熱裝工藝不當時，托輪極易發生開裂。
某單位生產的托輪，材料為ZG42CrMo鋼，生產工藝為：澆注→在地坑保溫153h→出坑落砂→切冒口→熱處理。托輪的正火工藝為，400~450℃保溫2h，650~700℃保溫3h，900℃保溫32h，空冷+風冷冷卻。托輪的回火工藝為，350~400℃保溫2h，580℃保溫24h，空冷冷卻。熱處理后將托輪送至機械廠，在未調質的情況下對托輪進行熱裝，熱裝2d后發現托輪減重孔處有沿徑向的穿透性裂紋。對托輪進行現場測定，發現托輪內孔直徑偏小、軸頸過大，內孔與托輪軸的過盈量超過圖紙允許值一倍。沿裂紋周圍氣割后托輪的宏觀形貌如圖1所示。
為查明托輪開裂的原因，張海峰對其進行了一系列理化檢驗，以期杜絕該類問題再次發生。
1、 理化檢驗
1.1 宏觀觀察
托輪斷口的宏觀形貌如圖2所示，可見裂紋產生于減重孔中部內表面，沿徑向軸線方向及兩側方向擴展；箭頭所示的月牙形區域?yàn)榱鸭y源區，裂紋源區域相對平坦，裂紋沿裂紋源區向四周擴展。
1.2 化學成分分析
在托輪上取樣進行化學成分分析，根據結果可知托輪的化學成分均滿足技術要求。
1.3 力學性能測試
對托輪進行力學性能測試，結果如表1所示，可見托輪的屈服強度和斷面收縮率不滿足技術要求，托輪的沖擊吸收能量較低，且波動較大。
表1 托輪的力學性能測試結果
1.4 金相檢驗

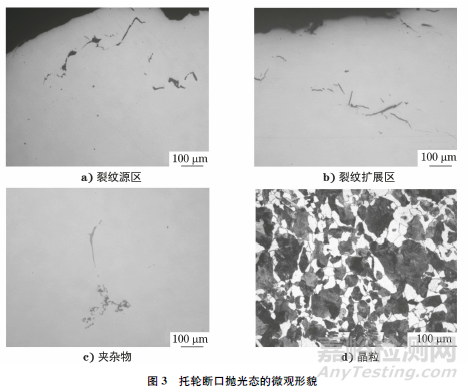

在托輪斷口裂紋處取樣，拋光后進行金相檢驗，結果如圖3所示。由圖3可知：裂紋源區有裂紋、孔洞等缺陷；裂紋擴展區可見二次裂紋；依據GB/T 8493—1987 《一般工程用鑄造碳鋼金相》進行評定，可知夾雜物等級為5級，基體晶粒度等級為8.5級。
托輪斷口處的顯微組織形貌如圖4所示，可知裂紋源區的組織為萊氏體+馬氏體+貝氏體，裂紋源區有焊接組織、焊接缺陷、微裂紋等；熱影響區的組織為貝氏體+馬氏體；基體組織為珠光體+鐵素體。
1.5 掃描電鏡(SEM)分析

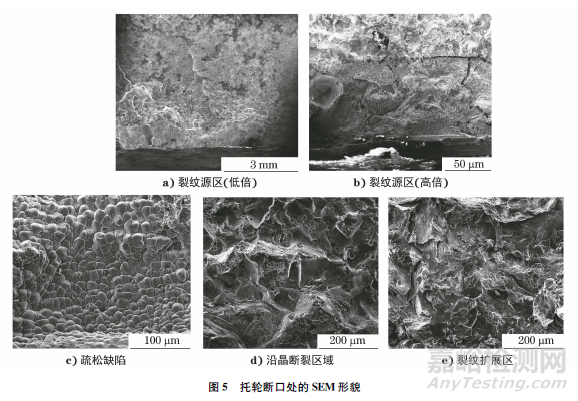

托輪斷口處的SEM 形貌如圖5所示，可見裂紋源區有疏松缺陷，且分布有較大的氣孔，疏松缺陷區域的寬度約為1mm；沿晶斷裂區域緊鄰疏松缺陷區域，該區域的晶粒較小；裂紋擴展區域呈典型的準解理特征形貌。
2、 綜合分析
ZG42CrMo鋼是一種常用的中碳鉻鉬合金調質鋼，具有較高的強度和淬透性，無明顯的回火脆性，且生產成本較低，廣泛應用于制造強度要求較高、調質截面大的鍛件。淬火和高溫回火處理可以使ZG42CrMo鋼得到均勻的回火索氏體，且具有良好的力學性能，因此ZG42CrMo鋼制作的產品一般需要經過調質處理后交付使用。ZG42CrMo鋼的碳元素含量較高，焊接性能差，一般不進行焊接處理。
理化檢驗分析結果表明：托輪裂紋產生于減重孔的中部靠近軸心側，裂紋源區有焊接組織和焊接缺陷，說明托輪減重孔局部經過補焊處理；高硬度脆性組織萊氏體+馬氏體+貝氏體為焊后快速冷卻而成，裂紋源區有大量的孔洞、裂紋等缺陷，說明焊后沒有進行熱處理；裂紋源區有寬度為1mm的自由結晶面，說明裂紋源區有焊接疏松和氣孔缺陷；熱影響區域呈沿晶斷口特征形貌，說明加熱對該區域造成不良影響，導致裂紋形成并擴展。
托輪組織為正火態組織，沒有經過調質處理，因此材料的屈服強度偏低。ZG42CrMo鋼的焊接性能差，對結晶裂紋比較敏感，焊接時容易出現疏松、氣孔、微裂紋等缺陷。ZG42CrMo鋼的碳元素含量較高，快速冷卻時得到對冷裂紋較敏感的萊氏體、馬氏體組織，導致過熱區脆化。對托輪的尺寸進行測量，發現托輪內孔和托輪軸的過盈量超過圖紙允許值的一倍，在冷卻的過程中，托輪會產生較大的應力集中。
綜上所述，托輪減重孔局部經過補焊處理，補焊工藝不合理導致焊接部位形成疏松、孔洞、氣孔、微裂紋等缺陷，并產生高硬度、脆性的萊氏體和馬氏體組織。托輪開裂起源于減重孔補焊處，熱裝導致焊接處產生裂紋，冷卻過程中拉應力逐漸增大，裂紋逐漸擴展，最終造成托輪開裂。
3、 結論與建議
托輪開裂的原因?yàn)椋和休啘p重孔的補焊工藝不合理以及托輪沒有經過調質處理導致裂紋產生，托輪與托輪軸的裝配過盈量超標，加速了裂紋的形成和擴展。
建議制定規范的補焊工藝，進行焊前預熱和焊后熱處理。確保托輪與托輪軸具有恰當?shù)难b配過盈量。
