靜態熱機械分析(TMA)是指在程序控溫下測量物質在非振動負荷下的形變和溫度之間關系的技術。TMA對測定高分子材料的各種轉變、評價材料的尺寸穩定性具有重要意義，在車用復合材料性能測試和印制電路板性能測試等領域有廣闊應用。影響 TMA 測試材料線性膨脹系數的因素眾多，相關文獻的研究主要集中在改性增強、配方開發等研發角度，對于聚丙烯 PP 材料的TMA 測試CLTE的影響因素也沒有相關的文獻說明。
本文使用 TMA 設備主要針對 PP 材料，從測試角度出發重點研究由于樣品和方法兩方面的各因素對CLTE結果的影響，其中樣品方面因素主要包含注塑工藝、樣條類型、熱歷史、改性填充和裁樣位置；方法方面因素主要包含升溫速率、施加負荷、放置位置和譜圖處理。本文研究結果對深入了解 CLTE 測試、 指導客戶送樣和輔助材料配方優化開發等方面具有重要指導意義。
1、實驗
1.1 主要原材料和設備
聚丙烯；
玻纖增強聚丙烯；
熱機械分析儀；注塑機；雙盤研磨拋光機；
1.2 試樣制備
按一定質量比例稱取配方原料進行混合均勻，隨后加入擠出機進行造粒，最后通過注塑機注塑對應樣條；裁樣前標準環境下調節 24 h；在對應樣條特定位置裁樣制成 10 mm×10 mm×4 mm 的小樣塊，隨后進行打磨和退火處理。
1.3 測試條件
測試溫度范圍為20℃~110℃，結果取 30℃~100℃的溫度區間；升溫速率為5℃/min；負載為 4.0 kPa 或 0.05 N；載氣為氮?dú)?，流?50 mL/min；結果保留 4 位有效數字；不扣除空白基線。
非特殊指明情況下， 本文均采用上述測試條件。
1.4 數據處理
在溫度 T1 和 T2 之間平均線性熱膨脹系數，單位為溫度的倒數(℃- 1 ) , 根據 TMA 曲線，使用如公式 (1) 計算：
式中：L0 在室溫下樣品的初始尺寸，μm；ΔL 尺寸的變化， μm；ΔT＝T1－T2 ，溫度的變化， ℃。
2 、結果與討論
2.1 樣品方面對 CLTE 的影響
2.1.1 注塑工藝對 CLTE 的影響

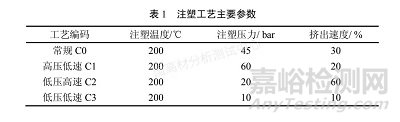

按表 1 中四種主要注塑工藝參數將 PP 材料注塑成 ISO 拉伸樣條，對應工藝下 CLTE 測試結果見圖 1。
從表1和圖1可知，其它條件不變情況下，不同注塑工藝對 PP 材料 CLTE 結果有明顯影響， 其中流動方向的差異明顯高于垂直流動方向。以常規 C0 工藝 CLTE 結果為基準，上述四工藝中流動方向最大偏差為－12.0%，垂直方向最大偏差為－5.2%。因此選擇特定的注塑工藝參數有助于降低材料的 CLTE 值，保證相同的注塑工藝參數有助于準確篩選低 CLTE 材料配方。

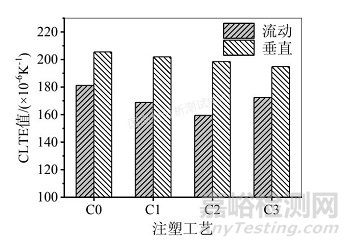

圖 1 不同注塑工藝 CLTE 測試結果

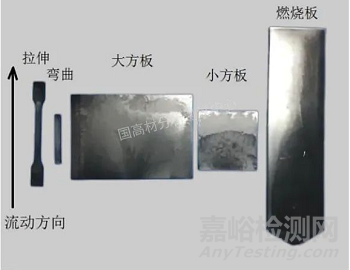

圖 2 不同類型樣條
2.1.2 樣條類型對 CLTE 的影響
選用 GFPP-50 玻纖增強材料，分別注塑成拉伸樣條、彎曲樣條、大方板、小方板和燃燒板，如圖2所示。對應 CLTE 測試結果如圖3所示，處理溫度區間－30℃~100℃。
由圖2和圖3可知，其他條件不變，不同類型注塑樣條 CLTE 值差異較大。其一是五種樣條類型的流動方向 CLTE 值均小于垂直流動方向；其二是長寬比越大兩方向 CLTE 值差異也越大，這主要受流體流向 取向和邊緣效應影響。因此選擇注塑與制件實際工況最接近的樣條類型來進行低 CLTE 值材料配方的篩選不僅更符合實際，而且可達到事半功倍的效果。

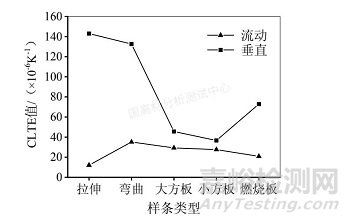

圖 3 不同樣條類型 CLTE 測試結果

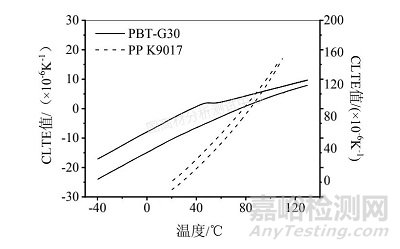

圖 4 熱歷史對 CLTE 的影響
2.1.3 熱歷史和退火方式對 CLTE 的影響

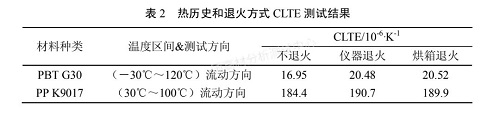

材料熱歷史的存在會影響 CLTE 結果，通常需要退火以消除熱歷史。退火有兩種方式：1)制樣后使用 TMA 設備以相同的升溫速率升至特定溫度；2)制樣后放在特定溫度的烘箱中平衡至少2 h。熱歷史對 PP 和 PBT 兩種材料 CLTE 的影響如圖4 所示，熱歷史以及退火方式對材料 CLTE 結果匯總?cè)绫?2 所示。
由圖4和表2可知，兩種材料均存在熱歷史/殘余應力且對 CLTE 值有不同程度的影響。以退火后結果 為基準，低 CLTE 值的 PBT G30 材料不退火時 CLTE 結果偏差為－17.2%，高 CLTE 值的 PP K9017 材料偏差為－3.3%。而退火方式(儀器退火或烘箱退火)對兩種材料的 CLTE 結果影響較小。因此在使用 TMA 測試材料 CLTE 之前，有必要執行退火處理消除材料的熱歷史/殘余應力，而退火方式影響較小。
2.1.4 改性填充對 CLTE 的影響

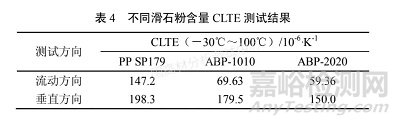

表3和表4分別為PP材料不同玻纖含量和不同滑石粉含量的CLTE 測試結果。
由表3和表4可知，PP 材料隨玻纖含量或滑石粉含量增加， 兩方向上的CLTE 值均有明顯減小，且流動方向 CLTE 值的減小程度明顯高于垂直流動方向。這是由于一方面具有高熱穩定性填充玻纖或滑石粉的存在能夠有效抑制聚合物分子的熱運動，另一方面 CLTE 結果受流體取向和填充含量的影響， 兩者綜合表現出較低 的線性膨脹系數。因此，選擇適量的填充可明顯降低 CLTE， 有效提高材料的尺寸穩定性。

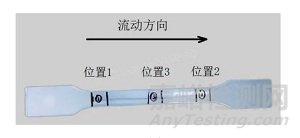

圖 5 拉伸樣條不同位置
2.1.5 拉伸樣條裁樣位置對 CLTE 的影響

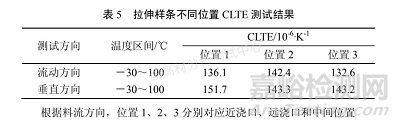

圖 5 為 PP 材料常規 ISO 拉伸樣條裁樣位置示意圖，表 5 為對應位置 CLTE 測試結果。
由圖5和表5可知，拉伸樣條中間位置(位置 3)的 CLTE 值最小，且流動方向 CLTE 值整體小于垂直流動方向。這主要和注塑過程相關：熔體流入磨具型腔時，處于粘流狀態的高分子鏈段由于流向發生鏈段取向，即樹脂在流向面上分子排列相對有序，表現為流動方向和中間位置 CLTE低。因此，選擇合適的裁樣位置有利于得到較低的 CLTE 值，對于拉伸樣條裁樣位置應盡量居中。
2.2 方法方面
2.2.1 升溫速率對 CLTE 的影響

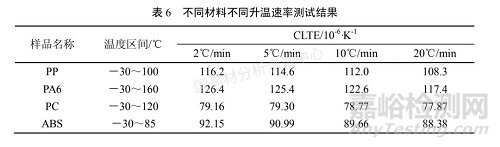

不同升溫速率下4種純樹脂(PP、PA6 、ABS 和 PC)流動方向 CLTE 測試結果如表 6 所示。
由表 6 可知，隨升溫速率增加，不同純樹脂材料流動方向CLTE 值均有所減小但減小幅度不大。這是由于升溫速率越快，樣品內外部溫度梯度越大，聚合物分子鏈段運動滯后，整體表現為較低的CLTE值。對比4種材料不同速率下的 CLTE 值，當速率超過 5℃/min 時 CLTE 值減小幅度較顯著增加，為得到準確 CLTE 結果， 測試升溫速率一般不超過5℃/min，這與常規 CLTE 常規測試標準 ISO 11359 和 ASTM 831 中規定的升溫速率一致。
2.2.2 施加負荷對 CLTE 的影響
標準 ISO 11359-2:1999 中規定施加負荷為(4.0±0.1) kPa，需根據樣品實測面積結合公式 F＝P×S 計 算得到 (圖 6 中樣塊實際面積為 32 mm2 )。圖6是在施加不同力值時 PP 純樹脂材料的CLTE 結果。
由圖 6 可知，通過探頭施加在樣塊上的力值越大，CLTE 值越小。以PP 純樹脂材料 0.05N CLTE 結果 為基準，1.0N 流動和垂直流動方向偏差分別為－7.9%和－6.7%，0.02N 結果偏差分別為 6.6%和 1. 1%。這是由于越大的力值越容易阻礙程序升溫過程中材料的膨脹運動。因此測試時施加負荷的選擇應根據樣品實際尺寸進行計算得到。

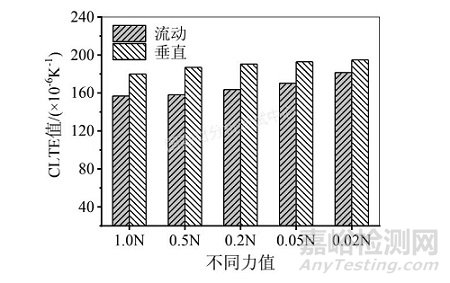

圖 6 不同力值 CLTE 測試結果
2.2.3 樣塊放置位置對 CLTE 的影響

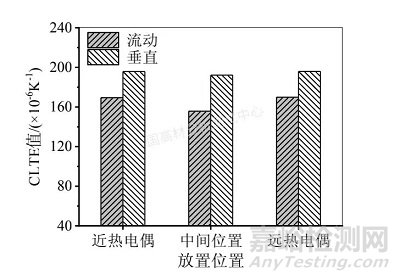

圖 7 不同放置位置 CLTE 測試結果
圖 7 是測量探頭放在 PP 材料樣塊不同位置(近熱電偶，中間位置和遠熱電偶)時 CLTE 測試結果。
由圖 7 可知，測量探頭在中間位置時 CLTE 值最低。這和儀器加熱爐體的構造有很大關系，爐體內通過熱輻射傳遞熱量，電爐絲溫度/樣品溫度(特指測量探頭處) /熱電偶溫度 3 者之間存在溫度梯度，而樣塊不同位置也存在溫度梯度，因而中間位置 CLTE 值最低。
2.2.4 譜圖處理對 CLTE 的影響

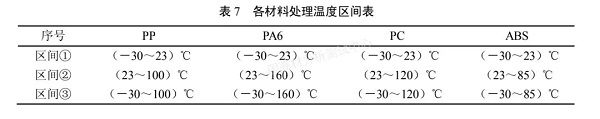

表 7 是四種材料測試流動方向不同處理溫度區間表，圖8是對應 4 種材料不同處理溫度區間CLTE 測試結果。

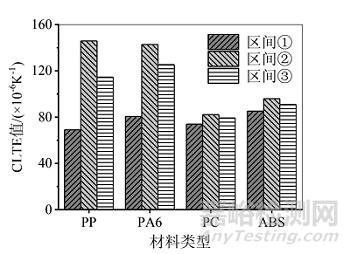

圖 8 不同溫度區間 CLTE 測試結果
由表7和圖8可知，相同材料不同處理溫度區間 CLTE 結果不同，且結晶性材料不同處理溫度區間的 CLTE 結果差異明顯大于非結晶性材料。這是由于結晶性材料存在晶區和非晶區，分子鏈段排列整齊的晶區在程序升溫時經歷玻璃化轉變導致轉變前后 CLTE 值有較大差異，無規排列的非晶區在程序升溫區間相對均勻變化。因此建議根據材料種類和使用環境確定 CLTE 結果處理溫度區間。
3、結論
本文使用TMA 設備主要針對PP 材料，從測試角度出發重點研究由于樣品和方法兩方面各因素對CLTE 結果的影響，主要結論如下：
1)樣品方面：注塑工藝對 CLTE 結果有明顯影響，且對流動方向的影響明顯高于垂直流動方向；不 同類型注塑樣條之間 CLTE 值差異較大，且兩方向上的 CLTE 結果差異隨樣條長寬比增大而增大； 材料熱 歷史/殘余應力對 CLTE 結果的影響程度因材料種類而不同， 測試前有必要進行退火處理，而退火方式影響 不大；改性填充可明顯降低 CLTE，且流動方向 CLTE 減小程度明顯高于垂直流動方向； 不同樣條應選擇 合適的裁樣位置，對于拉伸樣條應盡量居中。
2)方法方面：不同材料 CLTE 結果隨升溫速率增加而減小，建議不超過 5℃/min；CLTE 值隨探頭施 加負荷越大而越小， 施加負荷應根據樣品實際尺寸進行計算得到； 測量探頭應放在樣塊的中間位置； 相同 材料不同處理溫度區間 CLTE 結果不同，且結晶性材料不同處理溫度區間的 CLTE 結果差異明顯大于非結 晶性材料。
