做EMC測試的時候，EMI傳導測試中QP和AV分別是什么意思?
EMI部分包括CE測試和RE測試，前者是傳導干擾，后者是輻射干擾。都是評估對外界的干擾，只不過CE是電路上的干擾，RE是空間電磁場的干擾。
EMI傳導測試中QP和AV分別是什么意思?經常用到的三個項目就是PK、QP和AV，又是什么意思呢？有什么區別？
PK：PEAK，是指峰值(單位時間內的*高值)；
QP(QUASI-PEAK)是指準峰值(單位時間內的平均值)；
AV(AVERAGE)是平均值。
EMI傳導測試中QP和AV分別是什么意思?
峰值檢波PK: 它的充電時間常數很小，即使是很窄的脈沖也能很快充電到穩定值，當中頻信號消失后，由于電路的放電時間常數很大，檢波的輸出電壓可在很長一段時間內保持在峰值上。峰值檢波的特點首先在被測設備的騷擾發射試驗中被優先采用，因為好多被測裝備只要單次脈沖的激勵就可以造成爆炸或數字設備的誤動作，而無需像音響設備那樣講究時間的積累。
準峰值檢波QP: 這種檢波器的沖放點時間常數介于平均值于峰值之間，在測量周期內的檢波器輸出既與脈沖幅度有關，又與脈沖重復頻率有關，其輸出與干擾對聽覺造成的效果相一致。
平均值檢波AV: 其最大特點是檢波器的充放電時間常數相同，特別適用于對連續波的測量。

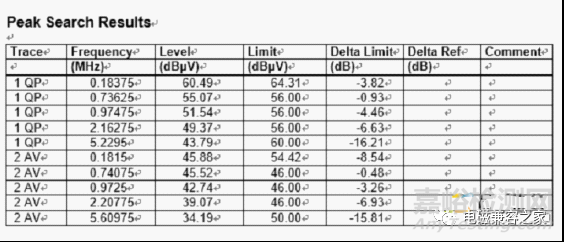

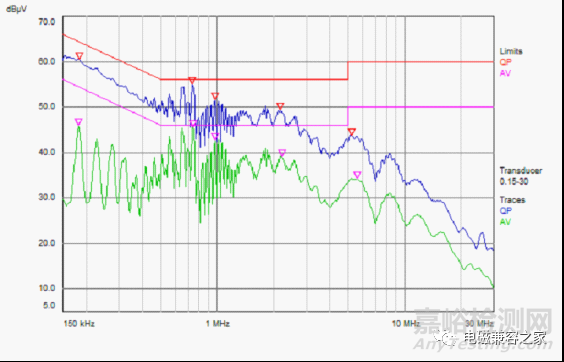

一般都是先讀PK值余量夠的話，就不再看QP和AV，F(xiàn)CC PART15和EN55022標準 都只要求QP和AV值在限制值以下，測試的曲線都是以PK峰值顯示，要通過PK讀取QP和AV，不同得波形讀得QP和AV是不一樣的，其3者之間的關系是PK>QP>AV(同一個頻率點)。
