目前安規測試普遍按版要求測試，新版安規的電氣絕緣路徑考察和舊版有了區別，部分按照舊版標準做電氣絕緣的電子內窺鏡可能無法通過測試，此處對內窺鏡專用標準GB9706.218-2021的電氣絕緣路徑考查進行講解。中附錄J是標準要求的電子內窺鏡絕緣路徑考察要求，如圖1所示。

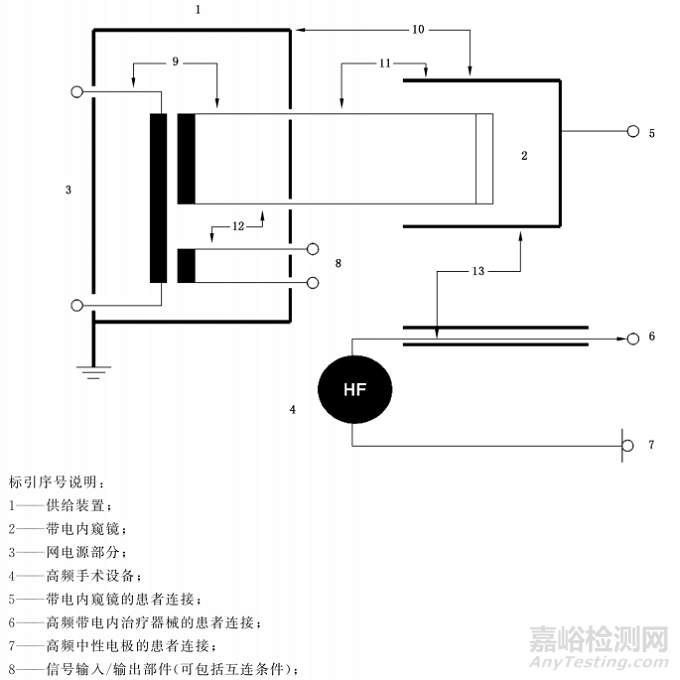

圖1 GB9706.218-2021 中附錄J絕緣路徑考察圖
必須要注意的是，附錄J中給了2個考察路徑示例，示例1和示例2，如圖2所示。

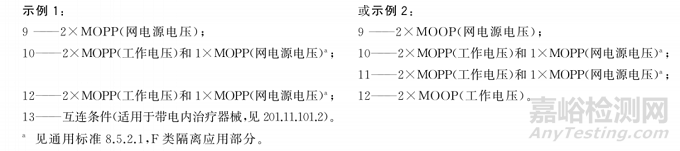

圖2 GB9706.218-2021 中附錄J絕緣路徑考察圖示例
首先講示例2，該示例中要求了測試絕緣路徑11，即電子內窺鏡的帶電部分到插入部分，考察電壓2重工作電壓下的對患者的防護措施（一般試驗電壓是1000V），或者1重網電源電壓下的對患者的防護措施（一般試驗電壓是1500V）中最高的，此種考察情況，按照目前的工藝，一般是不合格的，為了將內窺鏡做的盡量的細不會留有這么大的空間做絕緣。且普遍情況電子內窺鏡的隔離是在配合使用的主機上，如圖3所示。
圖3 主機中開關電源和內窺鏡帶電部分的絕緣
然后我們?cè)倏词纠?，示例1中沒有路徑11，取而代之的是路徑12多了一處1重網電源電壓下的對患者的防護措施（一般試驗電壓是1500V）要求。也就是說如果內窺鏡的帶電部分和主機網電源之間（9），以及和信號輸入輸出口之間（12）的隔離能夠承受住示例1的耐壓要求，是不用考慮路徑11的。但是出于嚴謹建議添加圖3中絕緣路徑11
（紅箭頭）的測試，即內窺鏡插入部和主機次級的絕緣。
綜上所述，建議電子內窺鏡的考察絕緣路徑圖如圖3所示，考察的路徑為9，10,11（紅色箭頭）,12,13（配合高頻設備使用）。
