法國Laboratory for Vascular Translational Science（LVTS）（這是個世界知名的多學科、高產的法國心血管研究所）的Charles Skarbek教授，與美國、意大利和法國其它中心的教授們，在JNS上共同發表了一篇“開發血栓粘合涂層以提高取栓器械性能”的文章。

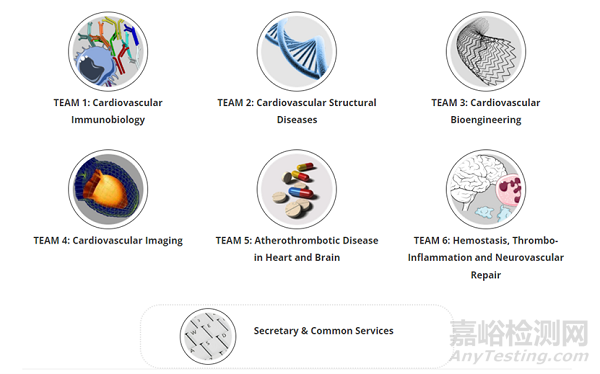

圖1 法國LVTS的主要部門和分組
取栓支架的設計改進可謂多如牛毛，為增加與血栓的機械相互作用，這兩年我們也看到了很多各式各樣匠心獨運的設計。然而，對取栓支架進行化學表面修飾，這可說是頭一次（當然在國內外各位專家老師們的腦海中誕生這個念頭肯定不是第一次，區別僅在于人家真的有實驗室平臺能實現~），實驗室測試研究者們毫無疑問地選擇了大美廠的Solitaire（6mm*20mm*180cm），其它鎳鈦锘金屬測試材料則來源于法國受控工業車間Vuichard Michel SAS，主要用于體外測試。
圖2 交織在一起的血栓纖維蛋白和NET網
本文創新的思路來源于既往報道中，中性粒細胞胞外誘捕網/陷阱（Neutrophil extracellular traps，NETs），即細胞外DNA的密集網狀結構，被發現存在于顱內血栓的周圍和內部，因此如取栓支架表面能更容易地結合這些DNA網絡，可能會更好地黏附血栓并防止其在過程中脫落。此處，NETs由去聚化的染色質和多種蛋白顆粒構成，除了輸送的DNA骨架外，還有基質金屬蛋白酶9（MMP-9）、中性粒細胞彈性蛋白酶NE、組織蛋白酶G（CG）和髓過氧化物酶等圍繞并附著。
在專利WO2021EP64257的描述中，研究者們首先對所有鎳鈦材料在連續的酸、酒精和水浴中進行超聲波清洗（不妨回憶下超聲洗眼鏡），隨后將鎳鈦锘原材料在攪拌下浸入多巴胺（Alfa Aesar A11136）的堿性溶液中20±2小時，以獲得較薄的聚多巴胺膜（Polydopamine，PDA）（這算是個廣泛運用的中性粘合層，同時不改變特性）。在浸入第二個浴前，應用去離子水洗滌和超聲處理以去除PDA聚集體，隨后的第二個浸浴旨在將胺功能化-環辛炔衍生物（amine functionalized-cyclooctyne derivative）錨定（DBCO-Sulfo-PEG(4)-NH2, IRIS biotech GMH），接枝到PDA薄膜的游離兒茶酚胺基團上。隨即再次去離子水徹底清洗后，最后一步，研究者們通過生物正交炔烴-疊氮化物無銅點擊化學反應，固定每一種感興趣化合物的疊氮化物衍生物。這一過程Solitaire支架通過自動浸涂機（ND-DC，Nadetech）實現，完成涂層后，將其浸泡在無水乙醇中1分鐘，隨后晾干并在試驗前重新放置于套管內。

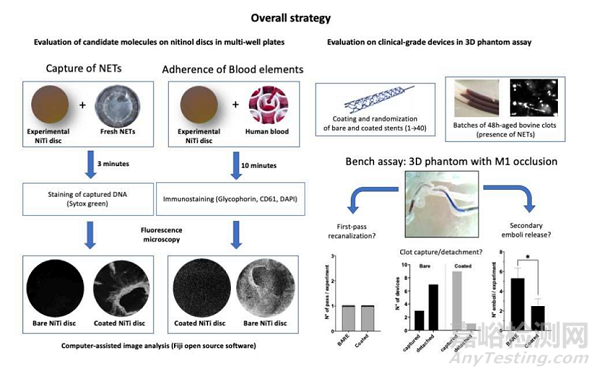

圖3 本研究的主要思路和流程

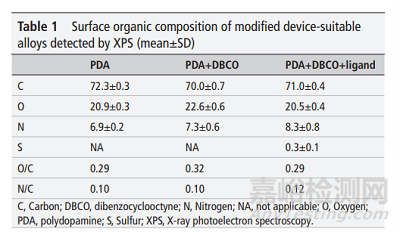

圖4 表面改性后的金屬X射線光電子能譜XPS，所表征的材料組成成分。DBCO，二苯并環辛炔

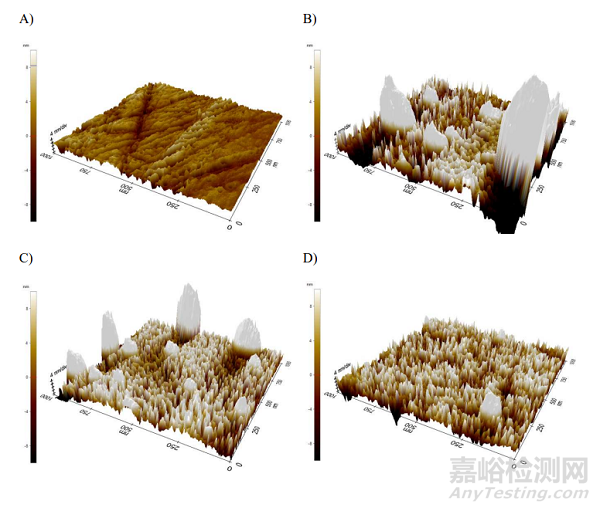

圖5 原子力顯微鏡（Atomic force microscopy，AFM）下，（A）未改性、裸露鎳鈦樣品表面的非接觸下3D AFM圖像；（B）PDA浸涂接枝的鎳鈦金屬表面圖像；（C）PDA和DBCO連續浸涂接枝后的鎳鈦金屬表面圖像；（D）連續浸涂PDA、DBCO和一種DNA配體的鎳鈦金屬表面圖像
接下來，考慮到毒性、可擴展性和制造成本，研究者們選取了15種DNA相互作用劑進行了本次研究。與裸鎳鈦金屬盤相比，所有涂層都表現出了與染色質結合的增加，以及黏附血小板能力的降低。這其中，Pipe-2（哌嗪衍生物）和MBF涂層樣品的結果最好，MBF涂層的染色質親和力增加了近三倍，血小板黏附減少了幾乎五倍。

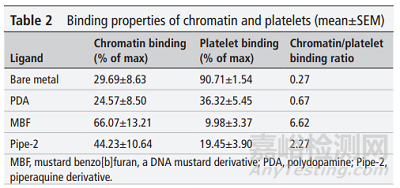

圖6 不同涂層與染色質和血小板結合的特性

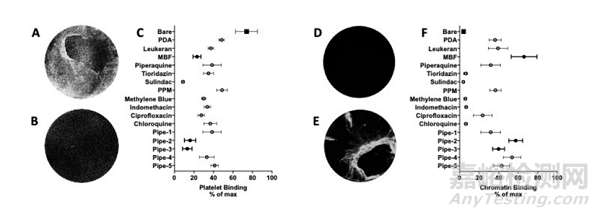

圖7 所有試驗涂層的血小板和染色質粘附力比較
在使用大腦中動脈MCA模型的臺架測試中，所有涂層的Solitaire支架在最多三遍后均能實現完全再通（TIMI 3級）。與PDA和Pipe-2涂層相比，裸支架BMS和MBF涂層都顯示出了更高的首次通過再通率，但組間并無統計學差異。裸支架在整個試驗過程中脫落的大栓子和微栓子數量都更大，與其相比，MBF涂層能夠顯著減少取栓過程中栓子的脫落（p=0.0211），如圖9和10。注意這里為與臨床實踐保持一致，操作者采用的是抽拉結合技術。
圖8 3D模型中不同Solitaire支架的取栓情況。（A）未修飾的Solitaire支架，（B）PDA涂層；（C）MBF涂層；（D）Pipe-2涂層（應該大家都看得出用的是什么中間導管吧，雖然文中未提）（順便其它用的是0.014“Synchro微導絲和Rebar 18微導管）

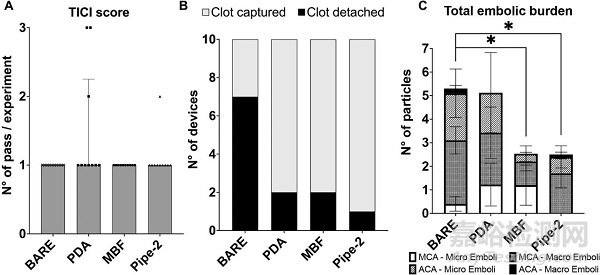

圖9 （A）不同涂層支架達到TIMI 3級所需的通過次數；（B）血栓捕獲與丟失的情況，以及（C）總栓塞負荷，在取栓整個過程中不同涂層支架釋放的顆粒數，n=10個/組

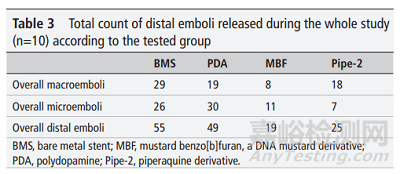

圖10 不同涂層的支架，在試驗期間釋放的遠端栓子數量比較
討論部分，研究者們總結，通過本適用于任何市售取栓器械的可擴展表面修飾工藝，固定DNA結合化合物可有效提升取栓器械對血栓的粘附性，同時減少取栓過程中栓子脫落和遠端栓塞的風險（即與血栓中富集，而環境流動血液中不存在或很少的成分，進行特異性結合，可顯著改善取栓器械的整體功能）。在已知的化合物中，本研究的體外數據顯示了一些由于本身性質的關系結合性較弱的物質，而理想的化合物需要在較短的接觸時間（3min）內顯示出最佳的粘附性。在所有測試的化合物中，MBF、Pipe-2和Pipe-4在體外顯示出對染色質/DNA最高的捕獲親和力。
臺架模型功能測試中，觀察到血凝塊很容易從裸支架上脫落，而MBF和Pipe-2涂層能有效減少這一現象，無論是大栓子還是微栓子。有趣的是，本研究同時顯示大多數測試的化合物減少了支架與血小板的結合，這更進一步支持了本次的表面改性賦予了支架一特定的血栓捕獲特性，同時降低了操作期間循環血液中血小板聚集到支架表面的風險。
缺陷除了很明顯的這是個體外研究，腦血管對這些涂層的體內反應仍未知外；就是暫未行標準微粒測試，現階段支架涂層的完整性未知，可以預見后期臨床轉化還有很多的路要走。
引用文獻：
1. Charles Skarbek, Vania Anagnostakou, Emanuele Procopio, et al. Development of a clot-adhesive coating to improve the performance of thrombectomy devices. J NeuroIntervent Surg. 2023;0:1-5.
