人工肌肉纖維具有廣闊的應用場景，涵蓋智能織物、人形機器人（假肢）、機械外骨骼以及增強現實等。如何低成本批量制備出高性能人工肌肉微纖維，是科學家一直以來追求的目標。液晶彈性體（LCE）這種智能柔性材料因其具備大尺度可逆形變、響應力學輸出強、形變可編程等突出優點，被業界公認為制備人工肌肉的理想材料。早在1975年，諾貝爾物理學獎得主Pierre-Gilles de Gennes教授就預言L(fǎng)CE非常適合用于制造人工肌肉。在過去的二十年中，熔融拉伸法、微流體法、直寫式3D打印法、靜電紡絲法等方法相繼被開發出來用于制備纖維狀LCE。但這些方法都無法連續、高速制備高性能的LCE人工肌肉微纖維。
受到自然界中蜘蛛液晶紡絲原理的啟發，西湖大學智能高分子材料團隊創造出一種連續、高速紡絲制備LCE纖維的新方法，制造速度可達8400 m/h（已報道的最高制造速度為~5000 m/h）。相關研究工作以“Bioinspired Liquid Crystalline Spinning Enables Scalable Fabrication of High-Performing Fibrous Artificial Muscles”為題在Advanced Materials期刊發表。西湖大學智能高分子材料團隊博士生侯文浩為論文第一作者，博士生王蛟為第二作者，呂久安研究員為通訊作者。
蜘蛛采用了一種不同尋常的液晶紡絲工藝，工藝借助了噴絲前蜘蛛體內漏斗形導管的內部牽伸變細與噴絲后通過外部機械拉伸進行牽伸變細相結合的多級液晶纖維細化成型和取向技術（圖1a）。根據蜘蛛液晶紡絲多級成型和取向原理，研究團隊開發了在溫和加工條件下連續、高速加工高性能LCE人工肌肉微纖維的新技術（圖1b），可實現高性能LCE微纖維人工肌肉的規?；a(chǎn)（圖1c）。所制備的人工肌肉微纖維（圖1e）展示出了各項優勢，包含快速形變（驅動應變速率高達810 %/s，而已報道的最大應變速率為350 %/s）、強力學輸出（驅動應力高達5.3 MPa，人類骨骼肌的驅動應力為~ 0.3 MPa）、高功率密度（高達20440 W/kg，而已報道的最大功率密度為~400 W/kg）、高頻率響應（50 Hz，常規LCE響應頻率 <1 Hz）、高機械可靠性（250000次形變循環后無明顯疲勞）。

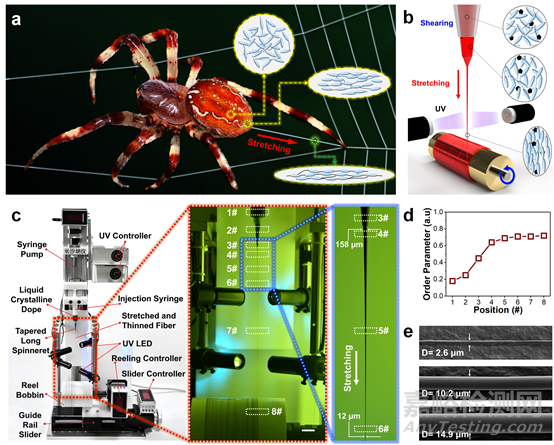

圖1. 基于蜘蛛液晶紡絲原理的人工肌肉微纖維加工新技術。a） 蜘蛛液晶紡絲原理。b）高速連續液晶紡絲示意圖。c）高速連續液晶紡絲設備以及紡絲過程的局部放大圖片。d）高速連續紡絲過程中液晶取向度的變化曲線。e）利用高速連續紡絲方法制備的LCE人工肌肉微纖維的掃描電鏡照片。
如圖2a所示，當LCE微纖維（直徑33 μm）受到NIR光（1000 mW/cm2）照射時，其沿著軸向收縮，在0.25 s內長度變化為37%，向上拉動了比自身重2000倍的超重載荷。通過改變光照強度，可以調節微纖維的致動應變和應力，最大應力可超過3.8 MPa（圖2b），比人體骨骼肌的致動應力（0.35 MPa）至少高出一個數量級。直徑約為3 μm的微纖維可在0.1 s內產生高達5.3 MPa的驅動應力。直徑為33 μm的LCE微纖維可以在10 Hz的頻率下可實現40 %的形變（圖2c），驅動應變速率高達810 %/s（圖3），功率密度最高可達20440 W/kg。人工肌肉在外部負載下的長期驅動耐久性是實際工程應用的關鍵性能。LCE微纖維（直徑82 μm）可以以8 Hz的頻率進行長期周期性的升降負載銅塊（0.8 g，施加拉力約1.5 MPa），且在25萬次循環之后，無明顯的材料疲勞現象（圖2d）。使用數控?cái)夭ㄆ鱽?lái)精確控制NIR照明的開關頻率，LCE微纖維可以實現50 Hz的高響應頻率（圖2e）。在不借助光斬波器時，LCE微纖維依靠自身的光機械反饋回路可以實現持續的自動循環運動，運動頻率可達7.8 Hz（圖2f）。

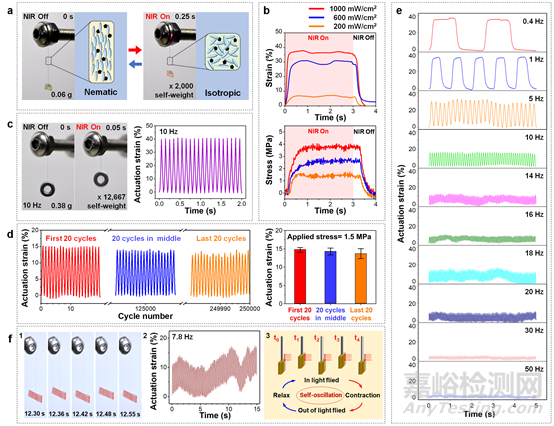

圖2. LCE微纖維優異的驅動性能。a）當用近紅外光照射LCE微纖維時，纖維沿縱向收縮向上拉動載荷。b）通過改變光強度，可以調節LCE微纖維的驅動應變和驅動應力。c）直徑為33μm的LCE超細纖維在10Hz頻率下可快速上下拉動重物（0.38g，比超細纖維重12667倍），驅動應變化達40%。d）在25萬次循環之后，LCE微纖維可沒有產生明顯的材料疲勞現象。e）LCE微纖維在不同頻率的NIR光照射下的驅動性能。f）LCE微纖維可以將恒定的NIR光照射激轉換成連續的自振蕩運動。

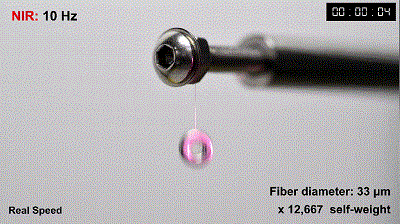

圖3. LCE微纖維以10Hz頻率快速上下提拉是其自身重量12667倍的重物。
基于微纖維優良的驅動性能，微纖維能夠適用于多樣化的仿生驅動應用場景。利用微纖維束制備人工咬肌，能夠模擬咀嚼的動作，將食物咬斷。采用微纖維束模擬人工肱二頭肌收縮功能，可以實現小臂上抬的動作，將重物舉起。同樣，由微纖維束制備的人工股四頭肌可以實現模擬踢腿的動作（圖4）。此外，LCE微纖維還適用于小型機械裝置的驅動。圖5展示了微纖維驅動的光控微鑷，它的尺寸只有3.2毫米左右，結構緊湊并完全由近紅外光驅動。光控微鑷可在0.48秒內實現快速閉合或打開。通過LCE微纖維的驅動的仿生翅膀，運動頻率可達10赫茲，接近自然界中蜻蜓翅膀的運動頻率（8 - 15 Hz）（圖6）。

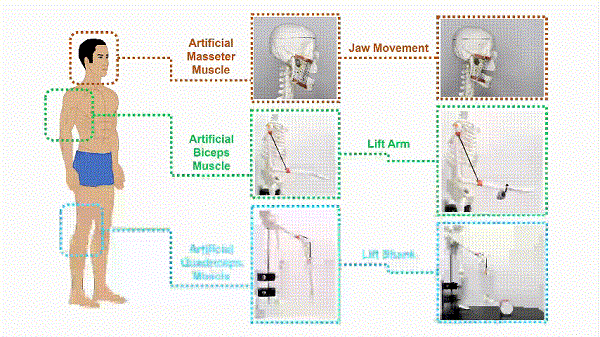

圖4. LCE微纖維作為人工咬肌、人工肱二頭肌和人工股四頭肌驅動多種仿生運動。

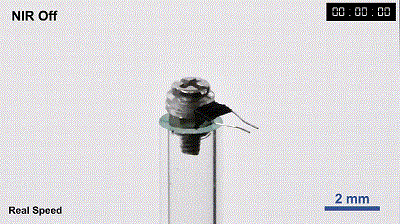

圖5. LCE微纖維驅動的微型光控鑷子可在0.48s內完成閉合。

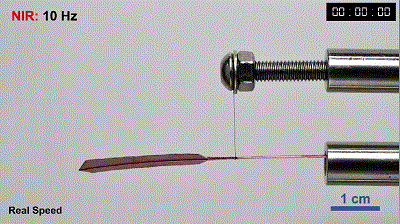

圖6. LCE微纖維驅動的仿生翅膀以10Hz頻率快速扇動。
總結而言，這種可批量制備高性能人工肌肉微纖維的新技術將有力推動小巧、強勁、靈活的軟機器人、可穿戴設備、微型驅動裝置、仿生機器人等高新前沿領域的發展。
