全關節置換手術中的機器人技術在2022年有所提高。外科醫生預測，到未來十年，隨著人工智能和增強現實的進一步整合，機器人技術將繼續發展。
一、關于機器人輔助關節置換手術
作為一門新興的交叉學科，數字智能骨科被譽為骨科領域的第三次技術浪潮。在關節外科方面，相繼涌現了人工智能輔助疾病診斷，各種數字骨科技術輔助手術規劃，導航和機器人輔助關節置換手術，智能設備輔助康復，人工智能輔助隨訪等。其中機器人輔助關節置換手術是目前最熱門的領域。
（一）機器人輔助關節置換手術的優勢
綜合考慮骨科手術特點、操作安全性，配合醫生手術習慣等因素后，半主動式設計的關節置換手術機器人系統已成為主流。其具有以下優點：第一，更為完善的手術規劃系統，包括術前計劃及術中調整計劃；第二，輔助導航系統，可追蹤機械臂及患者相對位置，配合機械臂完成精確手術操作；第三，帶有觸覺反饋功能的機械臂，在導航輔助下實現精準操作，包括截骨或磨銼骨面，實現假體精準安放；第四，通過設定機械臂操作安全區，增加精確性，減少副損傷及并發癥；第五，假體安放角度、力線恢復、軟組織平衡、肢體長度控制等操作標準化、數字化和個性化，力求達到人體關節最佳功能，并積累和存儲數據，為進一步數據分析利用奠定基礎。
近年來已用于臨床的關節外科手術機器人系統包括美國史塞克公司的 Mako 機器人系統、英國施樂輝公司的 Navio 機器人系統、美國捷邁公司的Rosa機器人系統以及美國強生公司的VELYSTM機器人系統等。
▲圖：Rosa機器人系統
國內研發雖然起步稍晚，但近年來進步明顯，已進行或完成臨床試驗的系統包括“骨圣元化”機器人系統（骨圣元化機器人深圳有限公司）、“天璣”骨科手術機器人系統（北京天智航醫療科技股份有限公司）、“鴻鵠”機器人系統（蘇州微創暢行機器人有限公司）、“鍵嘉”機器人系統（杭州鍵嘉機器人有限公司）及“和華瑞博”機器人系統（北京和華瑞博科技有限公司）等。

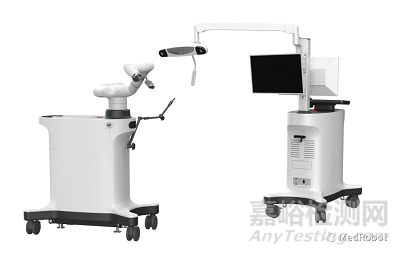

▲圖：鴻鵠®骨科手術機器人
（二）機器人輔助關節置換手術的臨床療效
現有機器人系統用于輔助關節置換手術取得了較好的臨床結果，大量研究報道了使用機器人系統有更好的精確性或精準性，在全膝關節置換術和單髁置換術時，假體安放位置、角度更為準確，下肢力線恢復更好，偏離安全范圍的比例更低。
一項綜述了22項關于機器人輔助與常規器械關節置換手術的比較研究發現，其中12項顯示機器人輔助優于常規器械關節置換手術；在影像學結果方面，14 項研究發現機器人輔助手術后力線恢復更準確，一致性更好，提示機器人輔助手術具有總體優越性。由于機器人系統術前計劃更為全面，術中操作更為準確，因而膝關節置換術中的軟組織平衡也更為精確。
研究發現常規器械全膝關節置換術中截骨后，不經松解使用壓力墊片測量，僅有約 50% 患者軟組織達平衡標準；而采用機器人輔助手術，達平衡標準的比例可達 65%；經過壓力墊片結合機器人輔助再平衡后，達標率則可至 87%。這表明，機器人系統在膝關節置換術軟組織平衡中具有重要作用。在髖關節置換術中，機器人輔助下髖臼假體安放的外展角及前傾角更準確，術后影像學測量值接近于術前規劃或術中測量值，在安全范圍內的假體比例更高，下肢長度和偏心距恢復更好。
二、骨科醫生對使用機器人進行全關節置換的看法
（一） 詹姆斯·阿博特醫生
來自Best Surgery & Therapies手術中心的骨科醫生、醫學博士詹姆斯·阿博特表示，機器人平臺在關節位置配準、識別畸形、確定對齊和術中計劃方只會變得更快。使用可以即時規劃和平衡膝蓋的AI算法，術中計劃將更快地進行。理想情況下，這些人工智能算法將基于接受過機器人手術的患者的實際手術結果數據，并開發用于優化所用膝關節設計特定的運動學功能。
下一個區別在于我們?nèi)绾稳コ穷^。目前我們使用鋸子和毛刺，但可以用計算機控制的微型機器代替，以準確去除骨頭并為植入物做準備，同時減少對軟組織的牽拉和拉扯。盡管如此，當前的種植體設計仍然需要足夠的暴露，以便在骨骼準備完成后準確放置種植體。如果系統最終發展成一個開源平臺，可以加載特定于植入物的軟件，那就太好了，但考慮到目前的行業碎片化，這將是幾十年后的事。
（二） 安東尼·梅利洛醫生
Bay Oaks Orthopaedics & Sports Medicine診所的醫生、醫學博士安東尼·梅利洛說：“七年來，我一直使用史賽克（Stryker）公司的Mako 機器人進行部分和全膝關節置換術以及全髖關節置換術（包括翻修）。起初我很猶豫，因?yàn)檫@是一個新概念。但我現在可以說，如果沒有這項技術，我再也不會做關節置換手術了。

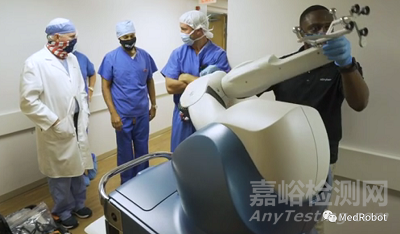

▲圖片源自史賽克官網（下同）

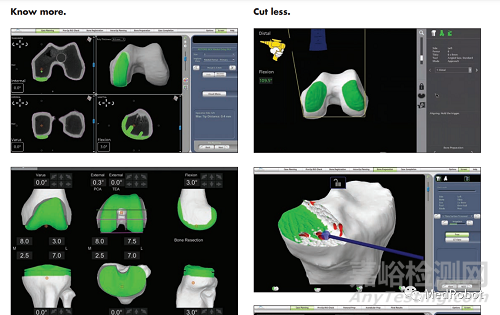

我現在已經使用這個平臺，成功而自信地矯正了嚴重變形的膝蓋、臀部以及關節炎關節。基于計算機的程序和術前CT掃描，能讓我在手術前真實了解整個畸形矯正過程。我可以在術前看到障礙，并制定計劃糾正，并在手術時準備好糾正措施。
總而言之，全關節機器人技術，尤其是到2030年，將成為護理標準。有兩點需要考慮，一是能夠?qū)Ⅲy臼杯放置在最大限度地提高個人髖關節運動的準確位置，二是考慮到腰椎運動、髖關節運動等。”
三、使用Mako 機器人進行關節置換
Mako智慧關節機器人是目前國際上先進的關節手術機器人，全球應用超過15年，擁有1200臺以上裝機覆蓋，累計完成手術超50萬例，權威文獻報道超200篇。Mako智慧關節機器人能夠協助醫生單髁關節置換，全膝關節置換以及全髖關節置換手術。

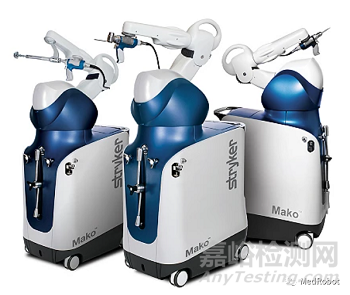

▲圖：Mako智慧關節機器人
基本原理是通過分析患者骨骼CT數據，做出個性化術前規劃，手術中實時傳送患者三維骨骼影像及關節運動參數，通過相對微創入路，讓骨科醫生及時調整或確認計劃假體擺放位置，完全依照患者關節解剖形態進行手術，實現術后快速恢復，恢復本體感覺。Mako智慧機器人真正實現了骨科領域的智能化、精準手術操作，使患者更早回歸社會，恢復自理能力。目前中國已經有20家醫院落地并開展Mako機器人輔助手術。
（一）工作原理
整個系統由導航模塊，攝像立架以及機器臂組成。
醫生可以在手術前通過導航模塊，在病人專屬的3D模型圖像上進行病人的手術規劃。在手術中，系統通過攝像立架可在手術中實時捕捉病人的一些臨床參考信息，并將這些病人的數據反饋到系統內。醫生可在截骨前再根據這些臨床參考信息進一步優化手術計劃。最后，獨有的反饋式機器臂輔助醫生在手術計劃的范圍內完成截骨。
（二）產品優勢
1. 手術精度達亞毫米級
醫生在手術前，根據機器人提供的病人三維立體圖像，從各個方位觀察病人的患處情況。并且，機器人也同時提供了病人的關鍵解剖信息給到術者用于測量計算，從而在術前確認最適合病人的個性化手術方案。攝像頭系統實時捕捉病人體位信息以及機器人的位置信息，醫生通過操作機器人，將手術前計劃的手術方案完全應用到病人的病患處；由于在截骨過程中會對病人產品微動，系統獨有的體位補償技術可以抵消相應的微動，確保手術實施與手術計劃一致，保障手術精度和穩定性。
2. 復雜手術精準化
通常對于復雜人工髖關節置換手術，主要是由于患者髖部先天性發育不良或有明顯的解剖異常等原因使手術難度增加，從而致使術后發生并發癥概率增加，術后髖關節功能恢復相對較慢且不理想，假體預期壽命減少。
對于這類手術，由于手術中的不可預知風險高，醫生需要花費大量時間針對病人術前的X光片進行手術計劃。
Mako骨科機器人可以很好地幫助醫生解決以上問題，以髖部先天性發育不良為例。醫生在手術前即可針對病人的三維模型以及關鍵解剖信息制定出一個最優的手術方案。根據手術方案，機器臂根據手術方案輔助醫生對病人的髖關節的進行打磨以及髖臼杯的安裝，從而最大限度地縮小了手術中的不確定性以及風險，將醫生手術前的手術計劃完全地拷貝到病者的患處。
3. 適應癥范圍廣
Mako骨科機器人是全球唯一可以完成膝關節及髖關節的手術機器人系統，研發至今在全球已經累計完成了超過十萬余例的關節置換手術。在全美骨科排名第一的美國特種外科醫院已經安裝了4臺，每天可完成12-16臺關節置換手術。
