電子探針顯微分析儀(EPMA)在科研及生產中應用廣泛，為了獲得理想的測試結果，需要定期對儀器進行檢定，以確保儀器處于正確的工作狀態。
由于JJG 901—1995 《電子探針?lè)治鰞x》和GB/T 15075—1994 《電子探針?lè)治鰞x的檢測方法》很久沒有更新，標準中部分測試指導原則已不再適用儀器的發展現狀。兩個標準內容大同小異，其中GB/T 15075—1994已經作廢，現行標準只有JJG 901—1995，但GB/T 15075—1994還有可取之處，比如對背散射電子檢測器分辨能力的測試是有參考價值的。
趙同新、崔會杰等研究人員結合EPMA的發展現狀，探討了儀器的檢定方法，可為操作人員掌握儀器狀態、第三方計量機構儀器檢定工作和JJG 901—1995標準的更新工作提供參考。
1、 測試方法
采用EMPA進行測試。測試標樣為：微距柵格標樣；金顆?；蝈a球標樣；鋁、碳、硅、鐵純物質標樣；合金標樣；礦物標樣；黃銅標樣。這些標樣均可在第三方計量檢定機構購入。同時,也可使用EPMA自帶的儀器標樣。
按照J(rèn)JG 901—1995中的檢定項目和檢定方法，結合EPMA的日常使用情況，對各個項目逐一進行檢定確認。
2、 標準內容概述
標準中概述部分描述了EPMA的特點、原理和主要構成。使用波譜儀色散特征X射線進行元素測試，現在已均能滿足Be~U元素的覆蓋范圍，而且對于超輕元素的測試也可以獲得較準確的結果。隨著高靈敏度背散射檢測器性能的提升，在EPMA中，使用背散射信號觀察和輔助定位測試位置比二次電子像更為常用，建議在標準更新時加入這方面的內容。
對于關鍵性的參數，如特征X射線的重復性，可適當?shù)靥岣咂渲笜?biāo)要求。電子探針最重要的是定量測試能力，規定合金和礦物的定量測試誤差，本質也是對應特征X射線的重復性和穩定性。
關于標準物質的規定，放大倍數部分的確認可使用已校驗的網格或柵格，基于電子圖像的二次虛放問題，應規定以標尺的顯示數值為準，比長儀也應修改為直接在軟件上測試即可。
檢定分項的具體實施方法中，建議修改為常用的測試條件，特別是加速電壓。由于早期的EPMA主要用于定量測試Na以后的元素，對于輕元素和超輕元素的測試有較大誤差，測試時也不夠重視，因此會用到較大的加速電壓15kV~25kV，測試合金時甚至推薦加速電壓為25kV?，F(xiàn)在的儀器具有較高的靈敏度，通常使用的加速電壓為10kV~15kV，反而可以兼顧測試輕元素，以獲得更好的測試結果。
3、 檢定項目和檢定方法
3.1 放大倍數的示值誤差
以往使用固定大小的底片對陰極射線管直接曝光成像，不用考慮電子圖像的縮放問題，放大倍數具有參考價值。現在的電子圖像由顯示器觀察和軟件抓圖獲得，顯示器的尺寸決定了圖像存在二次縮放的問題，所以應更關注標尺的示值準確性。使用掃描電子顯微鏡(SEM)和EPMA分別對同批次、同類光纖試樣進行觀察，結果如圖1，2所示，可以看到心部摻雜大小一致，但島津的EPMA放大倍數是1000倍，而SEM為2000倍，所以應以標尺的示值顯示為準。

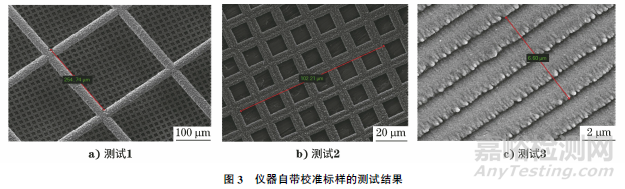

使用EPMA自帶的校準標樣Mesh和Grating，在不同放大倍數下進行測試，結果如圖3所示。

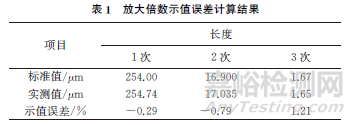

根據標準試樣的檢定結果，示值誤差計算結果如表1所示。
3.2 探針束流穩定度檢定
標準中設定加速電壓為25kV，束流為10nA，連續測試60min。考慮到實際儀器的使用現狀，如果更為關注定量測試,推薦使用加速電壓為15kV，束流為20nA，得到的結果更為合理，如果測試項目中分析功能應用更為頻繁，則束流可上調到100nA~300nA。在觀察軟件界面下，Tools菜單中選用Recorder功能，可以方便地確認束流的波動情況。

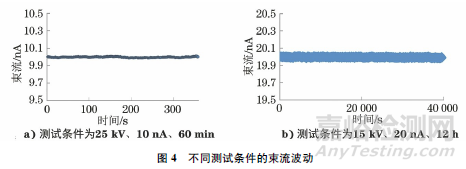

將測試條件調整為標準中的25kV、10nA、60min和15kV、20nA、12h，具體測試結果分別如圖4所示。
根據記錄獲得束流初始值為10.0039nA，最大值為10.0115nA，最小值為9.9906nA，則束流穩定度為0.2089%。
3.3 束斑的穩定度

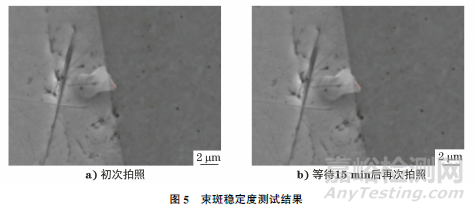

加速電壓推薦為15kV，束流可使用標準的10nA，選擇一個標志性的點作為中心位置，電子束慢掃拍照[見圖5a)]；等待15min后，再慢掃拍照[見圖5b)]。中心位置偏移距離為0.30μm，則束斑穩定度為0.30μm。
3.4 試樣臺的重復性

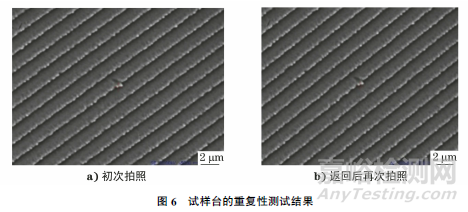

加速電壓為15kV，束流為10nA，使用backlash功能消除齒輪間隙，移動一段距離消除齒輪間隙后返回即可。可以直接測量數據，無需除以5000進行處理。結果如圖6所示。
該例中標記點間距為0.15μm，則試樣臺重復性為0.15μm。
3.5 X射線重復性的檢定

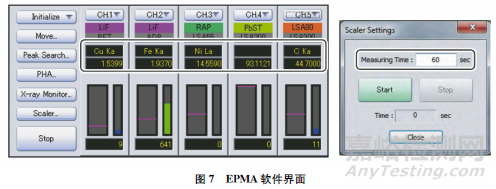

按照標準方法測試，推薦加速電壓為日常使用的15kV，純物質標樣為試樣，適當提高束流或延長時間，以滿足總測試計數的要求。EPMA軟件自帶的scaler可快速測試，或使用auto sequence自動程序采集測試，軟件界面如圖7所示。
電子探針標配4個通道，可按照下面條件進行測試：第一通道CH1晶體RAP(鄰苯二甲酸氫銣)測試Al元素，加速電壓為15kV，束流為10nA，采集時間為10s；第二通道CH2晶體LSA120測試C元素，加速電壓為15kV、束流為10nA、采集時間為10s；第三通道CH3晶體PET(季戊四醇)測試Si元素，加速電壓為15kV、束流為10nA、采集時間為10s；第四通道CH4晶體LiF(氟化鋰)測試Cr元素，加速電壓為15kV，束流為10nA，采集時間為10s。

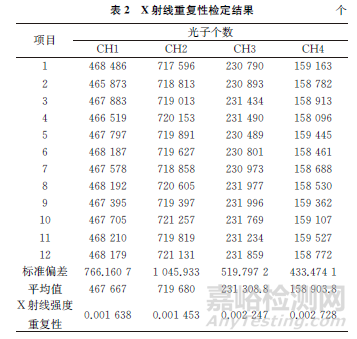

一個實際的測試結果如表2所示。
根據標準中給出的評估計算方法，即12次的標準偏差除以12次的算術平均值，則4個通道的重復性指標分別為0.1638%，0.1453%，0.2247%，0.2728%。
3.6 合金定量測試誤差

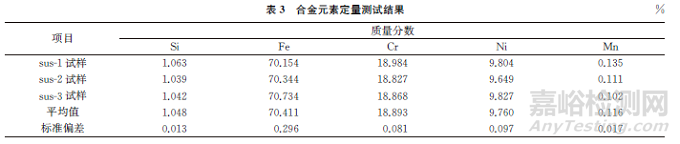

可使用日常的定量測試條件15kV、20nA，測試時使用默認的時間10s，背景可縮減至5s。測試儀器自帶不銹鋼標樣sus，標樣采用自帶的純物質即可。由于Ni的背景默認值(0.17558nm)與Fe重合，因此可手動設置成0.17nm或0.18nm，其他使用默認值即可。合金元素定量測試結果如表3所示。
用主量元素Fe計算，其測定平均值為70.411%，標準值為70.17%，可計算出定量誤差為兩者差值0.394%。
3.7 礦物定量測試誤差

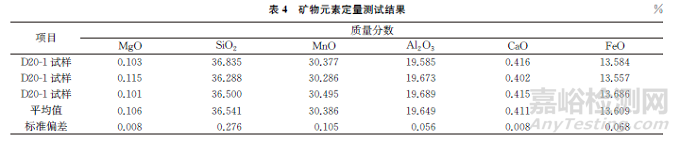

儀器自帶的礦物標樣只有角閃石，但由于其表面噴金處理，且礦物含水，穩定性不夠，定量測試會有一定的誤差(一般礦物標樣表面噴鍍碳膜處理)。使用榴石礦物標樣作為待測試樣，標樣為簡單的端元氧化物。定量測試條件為15kV、20nA，其他均為默認設定。結果如表4所示。
用主量元素Si計算，其測定平均值為36.541%，標準值為36.31%，定量誤差結果為兩者差值。
3.8 背散射檢測器靈敏度

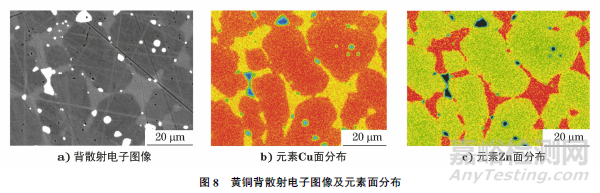

背散射檢測器靈敏度為GB/T 15075—1994特有分項，該標準已列為廢除，建議在新修訂JJG 901時保留。含鉛黃銅是比較理想的背散射檢測器的性能檢測試樣，由于在一定的含量范圍內，銅和鋅能夠無限互溶，形成平均原子序數相差極小的α相和β相(一般小于0.1)，同時基體中游離的鉛相(原子序數為82)原子序數和α、β相差極大，會給背散射觀察帶來一定的干擾，襯度調節難度更高，對背散射電子檢測器的挑戰更大。使用標樣旁邊鑲嵌的黃銅底座進行試驗，結果如圖8所示。
可以看到，在BSE(背散射電子)圖像下，白亮顆粒為游離的鉛元素，灰色基體組織為α相，分布于晶界的為β相。對應元素分布圖中，銅的面分布圖中基體紅色為α相構成。
同時對兩相進行定量成分測試，以計算平均原子序數差異情況。使用默認的定量測試條件，得到α相的定量測試結果，即Cu的質量分?jǐn)?shù)為64.477%，Zn的質量分?jǐn)?shù)為36.431%。β相定量測試結果：Cu的質量分?jǐn)?shù)為60.508%，Zn的質量分?jǐn)?shù)為39.989%。
計算可得，黃銅中α相平均原子序數為29.35，β相平均原子序數為29.39，兩者相差0.04。
4、 結語
討論了電子探針顯微分析儀的檢定標準JJG 901—1995和GB/T 15075—1994，根據日常測試分析常用條件，給出儀器檢定的參考測試條件，討論了標準中需要更新和補充的內容。結合EPMA軟件的特點，給出方便快捷的檢定方法?？蔀閮x器使用及負責人員快速了解和掌握儀器狀況提供參考，為第三方計量機構校驗儀器狀態提供便捷的檢驗方法。
