本文介紹復合材料層間剪切強度測試的目的、樣品尺寸、計算公式等。
測試目的
具有脆性基體的層壓板（例如由環氧樹脂制成）的層間剪切強度（interlaminar shear strength，ILSS）通常使用短梁剪切試驗（short beam shear test，SBS）來確定。
它利用了在彎曲試驗中總是發生剪切應力的事實。如果與試樣厚度相比，支撐跨度較小，則與彎矩產生的法向應力相比，產生的剪切應力非常大。通過這種方式，就可以在脆性基體材料中產生剪切應力斷裂，從而能夠測量剪切強度。
根據斷裂類型，可以表征基體材料的剪切強度或纖維-基體結合的質量。短梁剪切試驗可以根據不同的標準進行，包括ASTM D2344、EN 2563或EN ISO 14130。
這種測試方法使用起來相對簡單，需要一種簡單的工具，該工具具有良好的對準能力以及精確的對中模具。因此，該方法經常用于質量控制，并且適合于材料比較。
但是，該方法僅確定平面內剪切性能，因?yàn)閴嚎s應力峰值通常出現在上砧附近，并可能影響測量結果。
ILSS測試用試樣和尺寸
標準層壓板的測試：在材料開發中，對厚度為2mm的標準層壓板進行測試。根據使用的標準，跨度為8或10 mm，并且必須設置為高達±0.1 mm的精度。EN 2563為彎曲凸起定義了±0.02 mm的極小公差。部分測試工具可以簡化樣品定心和設置跨度的任務，以及支撐的精確平行對齊。

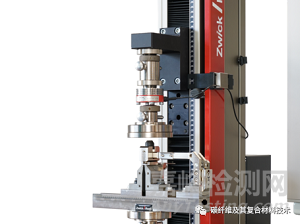

成品結構制成的層壓板測試：由型材、板材或部件制成的層壓板通常具有其他厚度，在這些情況下，重要的是要觀察跨度與層壓板厚度的關系。必須能夠以最小的努力為每個測試系列準確設置量程，并且只需調整一次定心。有的ILSS測試夾具為此配備了一個反導螺桿。在保持中心點的同時，可以將支架調整到所需的跨度，在支架兩側定義的測量表面可以精確測量跨度。
ILSS的計算公式
為了計算ILSS，需要使用下圖中的公式，其中
Fm=最大壓縮力，單位為牛頓
B=測得的試樣寬度
d=測得的試樣厚度
ILSS測試綜述

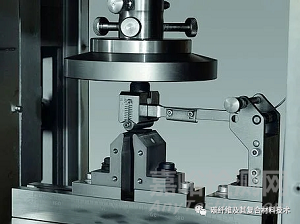

ILSS測試是一種典型的質量控制方法，它們適用于比較材料。鑒于跨度小，模具與上部砧座精確對齊尤為重要。這是通過模具臂來確保的。臂可固定，便于試件的安裝。
