第一步，深入理解干擾的本質
靜電，它的解釋是：一種處于靜止?fàn)顟B(tài)的電荷，其對電路的危害為零。真正對電子電路有危害的是靜電放電。在設計的時候電子工程師需要考慮的不是靜電問題，而是靜電在什么環境什么時間下會進行放電動作，以及如何對放電動作實施防護措施。
第二步，分析產生干擾的原因
事出必有因，電子電路產生靜電干擾一般有兩種情況：
1、電子電路的分布參數設計不合理
2、環境、濕度等因素降低了電子電路的穩定性，使其發生干擾現象
在分析產生干擾原因的時候需要結合工作的環境因素，而且在絕大部分發生靜電干擾的設備中，環境、濕度等因素占了主導地位，由于構成干擾的因素種類繁多，其分析較為復雜，但這是設計的必經之路?！?/span>
第三步，測量與對策
1、傳導干擾的測量原理

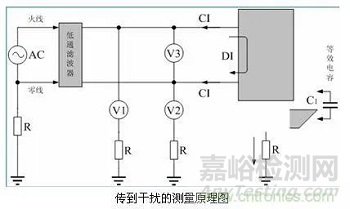

如圖所示，其中CI為共模干擾、DI為差模干擾、V1 = CI DI 、V2 = CI + DI 、V3 = DI ，R1、R2、R3、R4為接地電阻，C1為分布電容。
降低傳導干擾的三大對策：
（1）、盡量減少每個回路的有效面積
（2）、對于變壓器漏感干擾，一方面是對變壓器進行磁屏蔽，另一方面是盡量減少每個電流回路的有效面積。
（3）、對于干擾比較嚴重或比較容易被干擾的電路，盡量采用雙線傳輸信號，不要利用公共地來傳輸信號，公共地電流越小干擾越小。
2、輻射干擾的測量原理

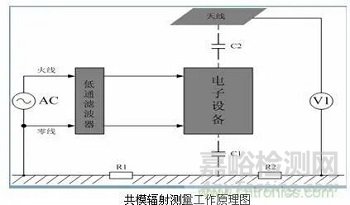

其中C1、C2為分布電容，V1為頻譜儀或其它儀表。
降低輻射干擾的三大對策：
（1）、一個是屏蔽，另一個是減小各個電流回路的面積（磁場干擾），和帶電導體的面積及長度（電場干擾）。
（2）、當載流體的長度正好等于干擾信號四分之一波長的整數倍的時候，干擾信號會在電路中產生諧振，這時輻射干擾最強，這種情況應盡量避免。
（3）、磁場輻射干擾主要是流過高頻電流回路產生的磁通竄到接收回路中產生的，因此，要盡量減小流過高頻電流回路的面積和接收回路的面積。
