前言
項目研發過程中，原輔料采用光散射法進行粒度分析時，為粒度分析方法的開發與驗證提供技術支持。本文針對原輔料的光散射法粒度分析方法開發與驗證全過程進行探討，粒度分析方法開發和驗證，均應基于代表性的樣品進行。
一、分析方法開發
采用激光散射法進行粒度分析時，根據樣品的性狀和溶解性能，選擇濕法或干法測定；濕法測定用于測定混懸供試品或不溶于分散介質的供試品，干法測定常用于測定水溶性或無合適分散介質的固態供試品。
1、濕法測定開發
濕法測試結果穩定，一次取樣循環測量，特別適合非常細小的顆粒（幾微米以下）；測量條件溫和，尤其適合易碎的顆粒樣品。
濕法測定開發過程中，需要考察的項目主要有樣品的制備（分散介質、超聲時間）、遮光度、攪拌速度等。
（1）樣品制備
濕法測定時，樣品分散很關鍵，需要有合適的分散劑，大多數情況下還需要選擇表面活性劑或助分散劑、超聲幫助樣品分散均勻。
① 分散介質：濕法測定需要選擇合適的分散介質。
a、不與樣品發生反應（不溶解，也不會促進樣品團聚）
b、很好地浸潤樣品
c、能夠溶解所添加的添加劑/助分散劑
d、首選分散介質為水
e、當樣品不易溶于水時，可考慮其他溶劑
f、如果樣品微溶于水，可考慮配制飽和溶液進行測量
示例：水、飽和水溶液、Isopar G、葵花籽油等
② 表面活性劑或助分散劑
當樣品在分散介質中，不能均勻分散時，呈漂浮、團聚等狀態時，需要選擇合適濃度的表面活性劑或助分散劑。常用的有：Tween、SDS、卵磷脂等。
示例：5%雞蛋卵磷脂-Isopar G溶液、2%吐溫-80溶液或2%吐溫-20溶液
③ 超聲
超聲是非常有效的分散手段，合理控制超聲強度與時間，可以有助于樣品分散。增加超聲強度比延長超聲時間更有效?？梢酝ㄟ^超聲滴定，比較無超聲，或不同超聲時間，結合樣品的粒度變化及RSD的范圍，選擇合適的超聲方式。超聲過程中，要注意所用超聲儀器的超聲強度，即超聲波頻率、超聲波功率。不同的超聲強度，對樣品團聚顆粒的分散程度不同，可能會影響數據的重現性。應在方法中注明樣品超聲處理的儀器或者超聲強度，提高方法在不同實驗室操作時的重現性。

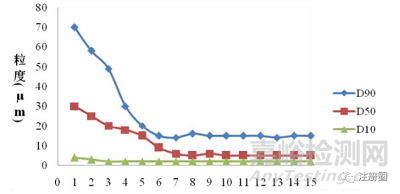

示例：采用超聲處理樣品，結果如下圖，隨著超聲時間的延長，最終粒徑的變化趨于平緩且RSD滿足標準，表明測得結果可接受。
超聲時間
（2）遮光度
加入足夠的有代表性的樣品，直到有穩定的遮光度和數據信號。樣品量太少，則信噪比會比較差，或者樣品的代表性不夠，特別是對于寬分布的樣品。樣品量太多，則會發生多重衍射，影響最后的測量結果，特別是粒徑比較小的時候（典型的＜10μm）?？梢酝ㄟ^遮光度滴定，結合樣品的粒度變化及RSD的范圍，選擇合適的遮光度。對于大部分樣品，遮光度建議考察值為：
|
樣品的Dx50
|
遮光度建議范圍
|
|
＜10μm
|
5%~10%
|
|
10μm＜Dx50＜100μm
|
10%~15%
|
|
＞100μm
|
15%~20%
|
（3）攪拌速度
攪拌，采用機械剪切力分散樣品，避免顆粒沉淀，保持良好的懸??；過高的轉速可能會破碎顆粒，或產生氣泡。對于樣品池中攪拌速度的考察，特別是對于比重大的顆粒，應進行泵速滴定（一般為1500~2500rpm）。需要結合粒度的變化及RSD的范圍，篩選一個合適的攪拌速度將大顆粒懸浮起來，保證整個樣品池流動的樣品均勻。

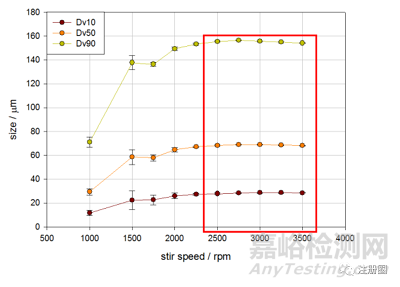

示例：對某樣品進行泵速滴定，＞2500rpm處于平臺期，因此可選擇2500rpm作為該品種的攪拌速度。
2、干法測定開發
干法測定，所有物料必須懸浮在氣流中，只有通過光束的物料才能被測量。測量時，只有物理力作用，如顆粒之間的碰撞，顆粒與樣品池、輸送管道碰撞，高壓空氣等。干法分散是樣品分散和破碎之間的競爭。
干法測定開發過程中，需要考察的項目主要有遮光度、分散氣壓、進樣速度、料斗間隙等。
（1）遮光度
遮光度大小，反應的是進樣量的多少。進樣量太少，遮光度過低，取樣代表性不足；進樣量太高，遮光度過高，多重衍射導致結果偏小。干法分散，通常遮光度穩定在0.5~6%。
（2）進樣速度和料斗間隙
樣品的進樣狀態，受進樣速度和料斗間隙影響，主要取決于顆粒粉末本身的流動性。一般設置料斗間隙為1.0mm，或根據樣品流動狀態調節。進樣速度通常手動從低到高調節，直到獲得一個平滑穩定的流動，保證遮光度在測量范圍內，同時滿足測量過程樣品的需求量，保證清潔系統時無大量殘留樣品。
（3）分散氣壓
選擇最佳的分散氣壓，保證顆粒既能避免發生團聚，又避免顆粒被高壓破碎。通過壓力滴定，改變分散氣壓做一系列重復實驗，可以判定合適的分散氣壓。
a、從高壓做到低壓，考察壓力變化對粒徑的影響
b、一般從4bar-3bar-2bar-1bar-0.5bar甚至于不加壓力
c、如有必要，可先通過顯微鏡觀察樣品形態，確定初始壓力范圍

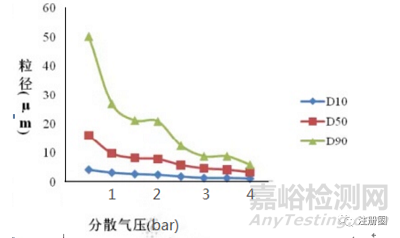

示例：如下圖，分散氣壓過小，樣品沒有充分分散，測定數據偏大；分散氣壓過大，可能造成對樣品的破壞（氣流粉碎效應）?？蛇x擇1.5~2bar（平臺期）作為分散氣壓，大于2bar出現氣流粉碎效應。
3、其他事項
濕法測定和干法測定開發過程中，均需要注意激光粒度分布儀類型、顆粒類型、光學參數（顆粒折射率/吸收率）、測量時間、分析模型、結果類型、粒度分級等。這些項目可能不需要考察，但應注明相關信息。在進行方法轉移時，這些項目可能會影響粒度測定的結果。
二、 分析方法驗證
方法驗證是指通過實驗室研究確定該程序滿足預期分析應用的過程。由于粒度測定方法的獨特特征，粒度測定方法的驗證與ICH指南Q2A和Q2B和USP通則<1225>中描述的其他分析方法的驗證不同。一般來說，粒度測定方法的驗證通常涉及精度（重復性和中間精度）和耐用性的評估。其他ICH定義的驗證參數，如特異性、線性度、范圍、準確度、檢出限和定量限，通常不需用于顆粒測定方法的驗證。粒度分析方法驗證，建議驗證重復性、中間精密度和方法耐用性。
1、重復性
對樣品進行重復性驗證。由一名分析人員平行制備6份樣品測定，在同一天內測試。計算D10、D50、D90的相對標準偏差（RSD）。
2、中間精密度
兩名分析人員，在不同時間，分別對同一份樣品，各平行制備6份樣品測定，在同一臺或不同儀器設備上測試。分別計算6次測定結果的D10、D50、D90的相對標準偏差（RSD），并計算測定結果總共12個測試結果的相對標準偏差（RSD）。
如樣品與“重復性”項下為同一樣品，其中一人的數據可以采用“重復性”項下的測定結果。
3、耐用性
耐用性是指在測試條件有小的變動時，測定結果不受影響的承受程度，即方法參數故意進行微小變化后，方法仍能保持不受影響的能力，并提供在正常范圍內使用的可靠性說明。耐用性的評估在方法開發階段就應該被考慮。
對光散射法，建議對以下幾項方法參數進行耐用性驗證：
（1）進樣濃度，即樣品量
（2）分散氣壓（干法測試）
（3）超聲和攪拌速度（濕法測試）
當故意小幅改變方法參數時，測試結果應顯示可靠性。
三、 標準
《中國藥典》2020版四部通則“0982粒度和粒度分布測定法”收錄了第三法（光散射法），僅對儀器的一般要求和測定法進行了簡單介紹。USP<429>和EP 2.9.31基于ISO 13320-1(1999)和9276-1(1998)開發的，國內有相應的中文版GB/T 19077.1粒度分析-激光衍射法和GB/T 15445.1粒度分析結果的表述。儀器校準和確認的主要差別為：
|
標準
|
USP<429>
|
EP 2.9.31
|
ChP 2020
|
GB/T 19077.1
|
ISO 13320-2009
|
|
重復性（系統確認）
|
標準粒子
|
合適的標準物質
|
合適的標準物質
|
粒子最大粒徑與最小粒徑比約10:1
|
顆粒大小直徑之比10:1
|
x90/x10=1.5-10
|
|
測量次數
|
/
|
6
|
5
|
5
|
≥3
|
|
D（50）
|
RSD ≤10%
|
RSD ≤10%
|
偏差及RSD ≤3%
|
RSD ≤3%
|
RSD ≤3%
|
|
D（10）
D（90）
|
RSD ≤15%
|
RSD ≤15%
|
偏差及RSD≤5%
|
RSD ≤5%
|
RSD ≤5%
|
|
粒徑小于10μm
|
RSD翻倍
|
RSD翻倍
|
偏差及RSD翻倍
|
RSD翻倍
|
RSD翻倍
|
|
準確度（校準）
|
標準粒子
|
認證標準物質
|
認證標準物質
|
/
|
標準物質或有證書的物質
|
x90/x10=1.5
|
|
測量次數
|
≥3
|
≥3
|
/
|
≥3
|
≥3
|
|
D（50）
|
RSD ≤3%
|
RSD ≤3%
|
/
|
平均值和標準值之差≤3%
|
D(10)~D(30)
RSD≤3%
|
|
D（10）
D（90）
|
RSD ≤5%
|
RSD ≤5%
|
/
|
平均值和標準值之差≤5%
|
D(30)~D(70)
RSD≤2.5%
|
|
RSD翻倍
|
RSD翻倍
|
RSD翻倍
|
/
|
翻倍
|
D(70)~D(90)
RSD≤4%
|
目前NMPA尚未應用第三法進行API粒度分析方法開發和驗證的相關指導原則。粒度的評價指標一般為D10、D50、D90。建議方法開發與驗證時可參照USP<429>和EP 2.9.31的要求，RSD(D10)≤15%，RSD(D50)≤10%，RSD(D90)≤15%；當粒徑小于10μm時，RSD值可以翻倍。當然，也可根據物料自身情況，合理制定標準。
參考文獻：
EP 2.9.31 Particle size analysis by laser light diffraction
USP429 LIGHT DIFFRACTION MEASUREMENT OF PARTICLE SIZE
GB/T 19077.1-2008/ISO 13320-1：1999.粒度分析 激光衍射法 第1部分：通則
GB/T 15445.1-2008《粒度分析結果的表述 第1部分:圖形表征》
ISO 13320-2009. Particle size analysis — Laser diffraction methods
Zhigang Sun, Ph.D. Particle Size Specifications for Solid Oral Dosage Forms：A Regulatory Perspective. American Pharmaceutical Review
