為了評估夾芯復合材料的缺口敏感性，可以采用ASTM D84541標準進行夾層開孔壓縮（open-hole compression，OHC）測試。而近期，有關夾芯復合材料缺口靈敏度的第二種測試方法也實現了標準化：夾層開孔彎曲（open-hole flexure，OHF）測試，標準名為ASTM D84532。
在本文中，將概述這種最新的夾芯復合材料的缺口靈敏度測試方法，并與其他現有的復合材料缺口敏感性測試方法進行了一些簡要的比較。
也許要解決的第一個問題是，為什么有必要對夾芯復合材料進行兩種缺口敏感性測試。首先，值得注意的是，復合材料層壓板有兩種開孔試驗方法：一種用于拉伸載荷，ASTM D57663；而另一種用于壓縮載荷，ASTM D64844。
復合材料層壓板采用兩種缺口敏感性測試方法的主要原因是破壞模式的差異以及在拉伸和壓縮載荷下產生的缺口敏感性。夾芯復合材料通常受到彎曲載荷，從而產生拉伸加載面板和壓縮加載面板。當使用纖維增強復合材料面板時，壓縮加載面板通常首先失效。
此外，夾芯復合材料用于壓縮載荷應用，其在壓縮和彎曲載荷下的缺口強度通常是不同的。因此，即使失效主要發生在壓縮加載的面板中，也需要兩種單獨的測試方法。
新的夾層OHF測試標準被指定為ASTM標準方法，因?yàn)樗惶峁┝诵薷膴A芯長梁彎曲測試方法ASTM D72495的補充說明，用于開孔夾芯試樣。在所有其他ASTM對復合層壓板和夾層復合材料的缺口靈敏度測試中，試樣寬度與孔直徑比為6:1。這一比例在航空航天復合材料領域已被廣泛接受，因?yàn)樗梢援a(chǎn)生可接受的缺口強度降低，同時最大限度地減少位于中心的開口通孔和試樣邊緣之間的相互作用。
與夾層OHC測試樣品的情況一樣，使用直徑為12毫米的通孔，因此樣品寬度為72毫米。有趣的是，該試樣寬度與夾層長梁彎曲試驗方法中規定的75毫米寬度略有不同。原因是什么？使用75毫米的試樣寬度并保持6:1的寬徑比將需要12.5毫米直徑的通孔，而切削工具并不容易獲得。然而，請注意，當根據美國慣例單位進行試驗時，將一個0.5英寸直徑的孔加工成3.0英寸寬的試樣，其寬度與夾層長梁彎曲試驗方法中規定的寬度相同。夾芯復合材料OHC和OHF試樣具有相同的12毫米孔徑和72毫米試樣寬度，因?yàn)檫@兩種試驗方法是在協調努力下開發的。
缺口靈敏度測試的選擇應基于預期應用中的主要載荷類型。
用于夾層OHF試驗的四點彎曲載荷配置產生了均勻的彎矩和零剪力跨缺口內跨，同時最大限度地減少了外層跨的剪力。在ASTM D7249中被指定為無缺口夾層彎曲測試標準配置的560毫米外支撐跨度和100毫米內載荷跨度也用于夾層OHF測試。600毫米的總樣本長度允許20毫米的樣本延伸超過外部支撐。
在標準化之前，進行了測試和有限元分析，以研究?jī)?nèi)部荷載跨度長度對開孔彎曲強度的影響。100毫米的內部加載跨度長度被確定為足以最小化開孔應力集中和內部加載頭之間的相互作用。

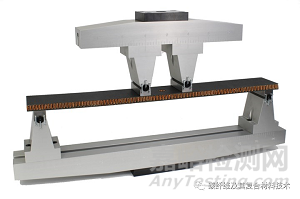

長梁彎曲試驗夾具（下圖）使用25毫米寬的平板加載塊加載夾芯試件。此外，可在加載塊和試樣之間使用橡膠壓力墊，以防止面板局部損壞。由于試樣中心主要存在12毫米的通孔，因此試驗結果對無切口夾層彎曲試驗中的相關參數相對不敏感，如加載點的失效以及試樣邊緣粗糙或不均勻。然而，由于缺口對夾層試樣的強度起主導作用，因此需要在不損壞夾芯試樣的情況下連續制備孔，以獲得有意義的結果。
值得注意的是，唯一可接受的故障是發生在一個或兩個面板上的孔處的故障。與所有其他復合材料缺口靈敏度測試一樣，開孔強度（在標準中稱為面層極限應力）是使用試樣的總寬度計算的，而不考慮孔產生的減少面積。
在介紹了夾芯復合材料缺口測試的兩種標準化測試方法后，現在將重新討論之前關于夾芯復合材料需要進行兩種缺口靈敏度測試的問題。在開發這些測試方法的同時，對每種夾芯測試方法進行了大量的測試和分析。這些研究中使用的主要夾芯結構由美國Hexcel的IM7/8552碳纖維/環氧樹脂交叉層面板組成，該面板粘合到12毫米厚、64kg/m3的Hexcel Nomex蜂窩芯上。

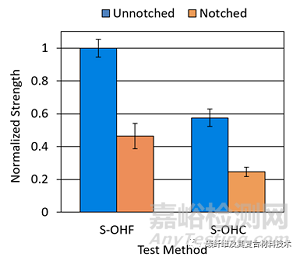

對有缺口和無缺口的試樣進行測試，以確定夾芯OHF和OHC測試方法的缺口強度比。對每種條件進行了三次重復測試，并將結果標準化為無缺口夾層彎曲試樣的平均強度，如下圖所示。值得注意的是，彎曲載荷和壓縮載荷試驗方法之間的基線無缺口強度和缺口強度差異很大，這證實了對兩種夾芯缺口靈敏度試驗方法的必要性，并表明缺口靈敏度試驗的選擇應基于預期應用中的主要載荷加載類型。
最后，對于所研究的夾芯結構，缺口強度比（定義為缺口強度除以無缺口強度）對于兩種缺口夾芯測試方法是相似的：夾層OHF方法為0.46，夾層OHC方法為0.43。然而，這一觀察結果是基于單個夾層結構，需要進一步研究，以確定其他材料和夾層結構是否產生了類似的缺口強度比。
