一、前言
隨著科技和智能設備的發展，機器逐漸智能化，為了使機器更加智能，就給它們?cè)黾恿?ldquo;眼睛”，讓它們能夠去看我們所生活的世界，根據看到的畫面進行一些動作和判斷。智能機器的“眼睛”就是我們熟知的攝像頭。而攝像頭模塊的應用就會帶來一些輻射問題，其中比較顯著的還是時鐘信號的問題。
圖1 常見帶有攝像頭的產品
圖1是一些常見帶有攝像頭模塊的機器。雖然它們的外觀各不相同，但它們里面的攝像頭模塊部分都是大差不差的。
圖2 攝像頭架構
可以發現，常見的方案都是 DSP + ISP + CMOS sensor 的框架。我們可以發現，攝像頭模塊里面有一個主時鐘（MCLK）跟一個像素時鐘（PCLK），這兩個就是我們?cè)谡臄z像頭輻射超標的主要關注點。
三、案例分析
圖3.ADAS相機
這是一款A(yù)DAS相機，只有攝像功能，所以我用這個案例來給大家分享一下攝像頭模塊的輻射整改。
摸底測試數據如下：

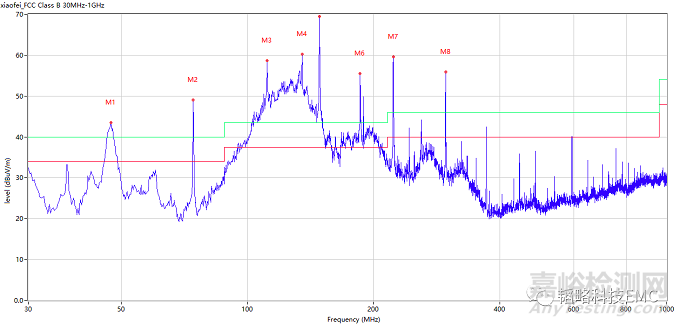

圖4.摸底數據
通過數據我們可以看出這款攝像頭輻射超標，都是一些單支噪聲超標跟一個數據大包。這里的這些窄帶單支就是我們機器上的時鐘數據造成的的。同時通過找規律發現，這里不止一個時鐘頻率超標，存在多個時鐘頻率。
接下來我們看一下PCB，發現存在兩個比較明顯的問題點：
1.PCLK與MCLK 時鐘線沒有進行包地跟數據線隔離開，與數據線靠的比較近，時鐘噪聲就可以耦合到數據線輻射出去。
2.數據線與時鐘線沒有進行一些濾波措施（RC濾波），所以導致數據超標嚴重。
所以我們?cè)谂啪€上進行了屏蔽，同時在電源處增加了1nf、10nF的電容濾波。

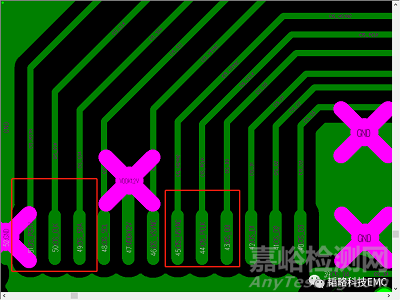

圖5.部分PCB圖片
這款產品上面只有兩個時鐘，一個是攝像頭的PCLK跟MCLK，另外一個就是SPI FLASH CLK。
他們都是由DSP（27Mhz晶振）提供參考時鐘。所以我們可以利用我們公司的主打產品展頻IC，來對主時鐘27Mhz進行展頻。

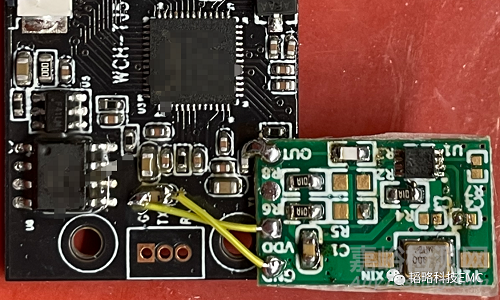

圖6.展頻使用圖

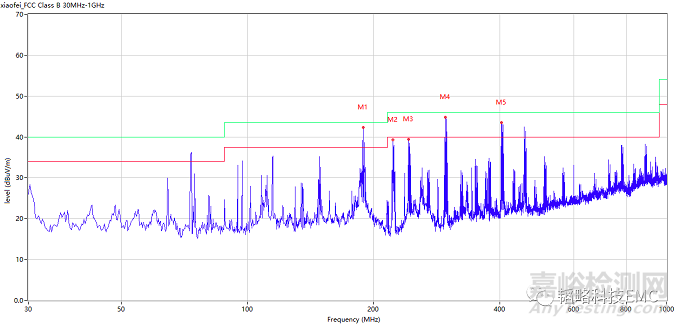

圖7.展頻后數據
最終整改方案：
1.在27Mhz的主時鐘上加展頻SSDCI1108AF-08-CT。
2.給排線包屏蔽。
3.電源處加1nF、10nF電容濾波。
四、總結
攝像頭模塊在越來越多的產品上應用，隨之而來的就是許許多多的時鐘問題。同時時鐘問題也是EMC中的一大難點，通過這次的案例，我們可以發現，展頻IC直接從源頭解決時鐘問題是一大利器，但它也只是利器，不能完全杜絕時鐘問題，所以在前期畫板的時候就應該注意對時鐘走線的包地隔離，避免時鐘噪聲耦合到別的線路輻射出去，同時也可以在數據跟時鐘走線上預留好RC濾波，方便我們后期進行整改。
