前言
歸一化場地衰減（NSA）是電波暗室的一個重要參數，也是電波暗室校準或者驗收的重要依據。
參考標準：CISPR 16-1-4，ANSI C63.4等
針對頻段：30MHz-1GHz
判據：±4dB
測量原理:
對于每一種極化方式，NSA都要求兩次測得不同的接收電平VR。第一次測得的VR是兩根同軸電纜直接通過連接器對接時所測得的接收電平值。第二次測得的VR是兩根同軸電纜分別 連接對應的天線時所測得的最大接收電平值。兩次測量，信號源電平VI保持不變。第一次讀數記做VDIRECT，第二次讀數記做VSITE。用以下公式計算測量NSA值A(chǔ)N，單位為dB。
AN=VDIRECT-VSITE-FSAFT-FSAFR-GSCF
FSAFT，F(xiàn)SAFR分別為發射天線和接收天線的自由空間天線系數，GSCF值表示幾何特性校準因子。
目前的NSA測試結果用實測NSA值A(chǔ)N與理論NSA值A(chǔ)THEO的偏差來表示。
即ΔA= AN- ATHEO
場地有效性確認準則：ΔA≤±4dB
測量方法：
（1）測試示意圖
NSA測試距離：3.0m；
NSA測試靜區：直徑2.0m、高2.0m；
NSA測試必須在暗室中軸線上測試為準。
（2）測試掃描步進

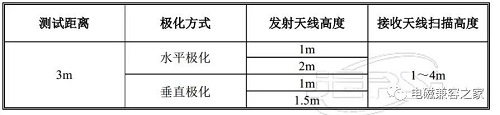

（3）測試天線設置
備注：每種極化方式下，發射天線與接收天線都要正對
（4）測試布置圖

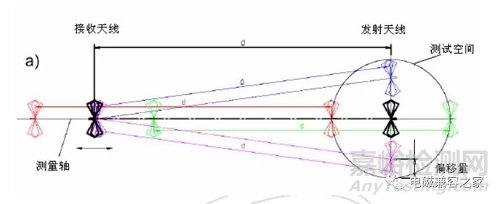

水平極化：測試位置分別為中（C）前（F）后（B）左（L）右（R）

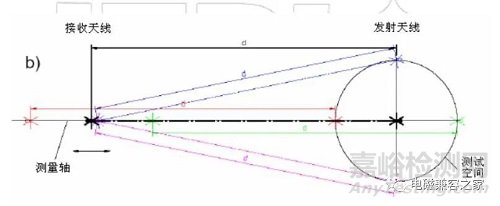

垂直極化：測試位置分別為中（C）前（F）后（B）左（L）右（R）

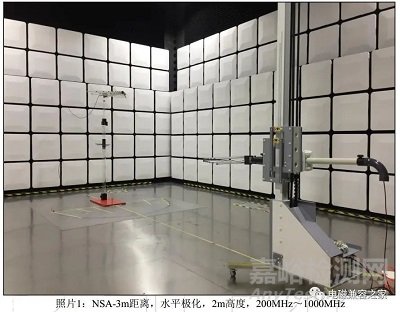

測量現場圖
