精密醫用導管具有尺寸微小、形狀復雜、幾何精度要求高、衛生指標高、生化穩定性高等特點。醫用導管的生產難度很大，常規的塑料設備不能滿足其生產要求。醫用導管種類繁多，材料各異，受生產設備和配套生產工藝技術的制約。
導管是一種可插入管道、體腔或血管的柔性空心管。它由尾部的hub和遠端管狀體組成。管體可以是直的，也可以成型成不同的彎曲形狀(一級、二級或三級彎曲)，頭端可以是錐形的，也可以是非錐形的。置管就是插入導管的過程。血管造影導管是任何血管介入治療中最重要的工具。它們通過放置在血管通路部位的鞘管進入。通過這些導管內的導絲導航下進入目標血管。一旦導管進入血管內，它們可用于對預定血管區域進行診斷性血管造影，并作為導管在預定位置輸送用于血管內介入的球囊和支架。
理想的導管應具有強度、良好的轉矩控制、顯影性、柔韌性、無創頭端和較低的表面摩擦，從而在導絲的導引下具有良好的可追蹤性。
一、主瓣
在主瓣產品日趨完善的當下，對創新點的要求也愈加苛刻。近期Navitor 經導管主動脈瓣植入（TAVI）系統于2023年1月獲批FDA，用于治療患有嚴重主動脈瓣狹窄且開胸手術風險極高的患者。該系統豐富了雅培公司的經導管結構性心臟產品組合，為嚴重的心臟疾病提供了微創治療方案。據稱，研究數據還證明了Amplatzer Amulet左心耳（LAA）封堵器的優勢，該設備為有中風風險的房顫患者提供了即時的完全LAA閉合。
雅培主瓣盡管已落下一些風頭，主瓣輸送系統FlexNav™ Delivery System的整個產品的創新和差異化思路，還是值得學習并借鑒一二。
1）增加涂層
表面涂層可以改變導管的摩擦系數、促血栓形成性或抗菌性能。外層:血管造影導管可以由聚乙烯、聚氨酯、尼龍、聚四氟乙烯、硅酮、聚氯乙烯或這些材料的組合制成。增加涂層，降低摩擦力，從而使導管進入血管的插入力降低，是一個萬年好使的方法。涂層技術發展多年，對導管和導絲在血管疾病中的應用促進很大。涂層的長度和成本則需要廠家根據實際而定。
2）增加穩定層
增加了一層穩定層，為瓣膜釋放提供穩定性，這樣也能確保瓣膜的精確釋放。之前已有類似設計，是通過輸送系統內部結構，增加硬度和支撐力，雅培此次的增加穩定層，是一種巧妙的方式。
3）降低profile
降低profile是全球幾乎所有導管類產品都在研發和對比的方向，當然這種降低并非無所不用企及，而是不改變推送性能和彎曲性能的前提下，甚至超出時，通過材料和內部設計去完成。雅培此次一體化鞘的尺寸降低到14F，應該說到了一種當下的極限。沒有影響性能，profile的降低對產品輸送必然是大大幫助。
降低profile是創新中萬年不變的追求，畢竟血管治療，“空間”至關重要。前提還是不影響應用。
圖片來源：CCI心血管醫生創新俱樂部
4）極致韌性
導管在血管和腔體的韌性，是當下競爭的一個重要點。這涉及到產品的控彎屬性，扭矩屬性，以及一定的硬度屬性。雅培產品這種3D方式的轉動，對于心臟空間治療來說，是一種很好的方向。
圖片來源：CCI心血管醫生創新俱樂部
扭轉強度指的是通過旋轉導管近端使導管遠端彎曲向某個方向的能力。這被認為是導管直徑的函數，并與外徑和內徑的四次方之差成正比(圖3)。粗略扭轉強度也隨著導管材料的不同而變化；例如，聚四氟乙烯-聚乙烯-尼龍的扭轉強度比值約為1:2:4。絲的加固使扭控穩定性提高了3倍。
二、電生理
BW推出的八爪魚標測導管，無論是對于設計還是制造而言，都是一種有意義的創新。上一代的5爪（Pentaray）到新一代的8爪(Octaray)，看似只是多了幾個爪，但創新應用上卻拓寬了很多。從應用端而言，在profile難改變的情況下，增加多支，電極密度等。這是另一種思路，即當產品的profile無法再變化時，如何通過內部調整，增加其應用端的能力，5爪變8爪，單腔變多腔，物理性的功能增加，都是處于這種原理。
圖片來源：CCI心血管醫生創新俱樂部
如果說能做10爪，甚至12爪，也會是一種創新，只是對于內部構造，制造成本而言，必是大問題。所以8爪的創新，是標測應用端對于EGM 振幅、持續時間、EGM 數量和映射時間的提升創新，但同時也伴隨著大量的制造嘗試和成本考量。
三、新型
如何讓產品能在血管/腔道這種嚴苛的環境里暢通自如，可以所說介入的一個底層痛點，由于解剖結構和人體軟組織與導管間的作用，術者通常需要反復多次將導管推入、回撤以改變方向，此時如操縱導管進行彎曲可對導管的運動軌跡進行有限的控制，以使其盡快和正確的到達目標位置。
這不僅設計疾病本身的被發現和治療，也關乎以什么樣的時間到達，無論是早期的支架，后來的瓣膜，以及機器人導航技術在EP領域早已有之。10多年前的商業模式由于更具挑戰性，技術也不太成熟，所以電生理領域的許多機器人公司沒有走到今天，而隨著技術的不斷進步，其實都在尋找可以快速靈活在血管/腔道內穿行的方式。歐洲高校研究和磁鐵式控彎導管，就是以上面的邏輯而開發的。
圖片來源：CCI心血管醫生創新俱樂部

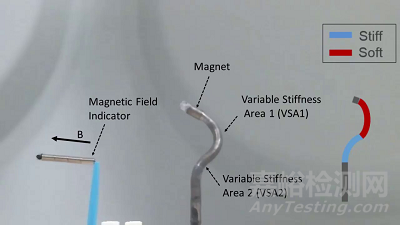

1）硬度可變
不同于我們之前了解的導管一旦成型，硬度幾乎難改變。此款設計可使導管在在軟態和剛性狀態之間轉換。
2）遠程可用
導管尖端有一個小磁鐵，可以通過外部磁場在體內導航，醫生可以在操縱桿的幫助下控制導管的移動。
這種導管的思路，一方面是解決在體內彎曲和復雜情況下，導管本身“自發和主導”式的前進。即意味著外部操作困難，力傳到不便時，導管通過頭端導航可以來去自由；另一方面也為機器人技術的耗材應用，遠程導航的應用做好提前鋪墊。
